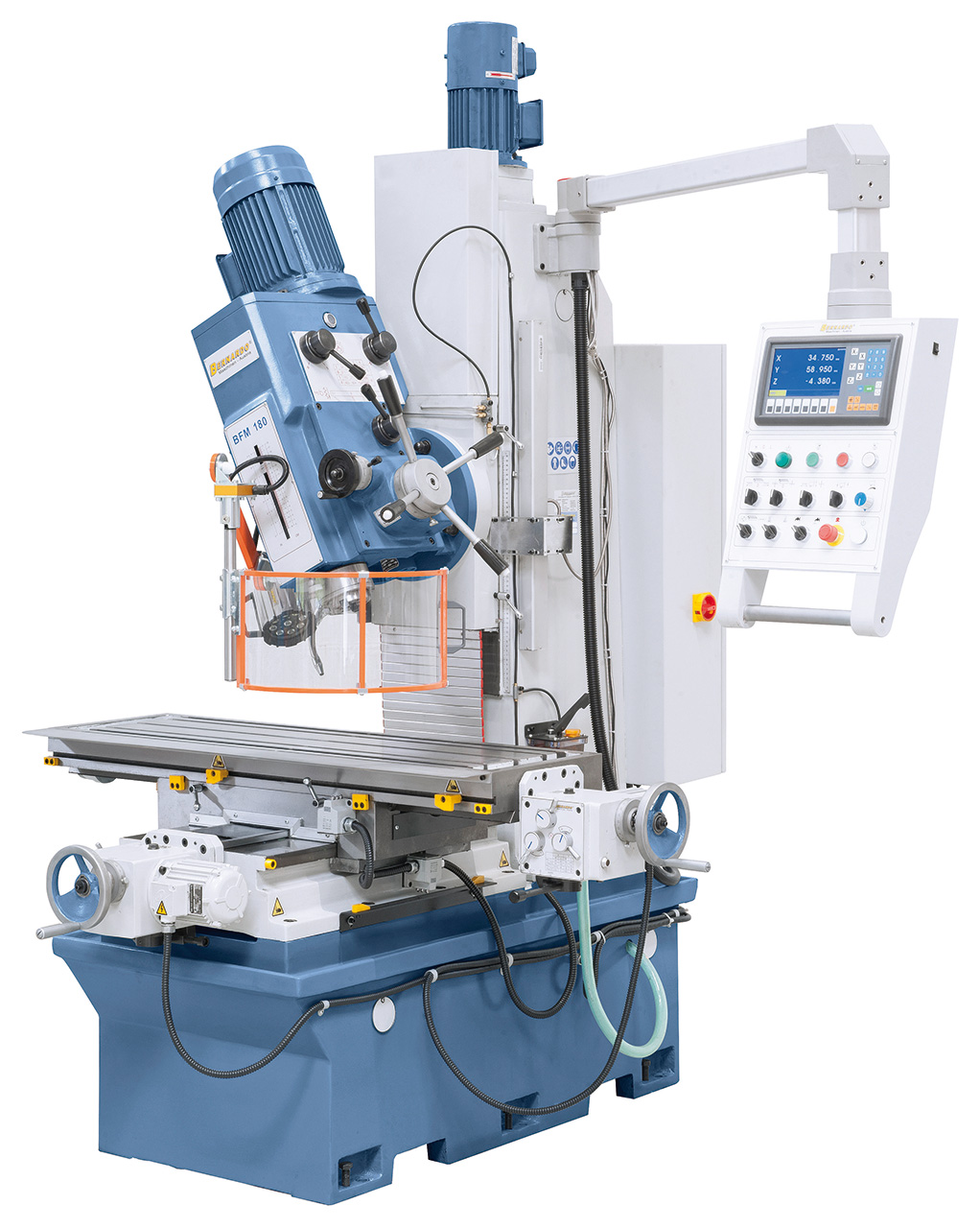

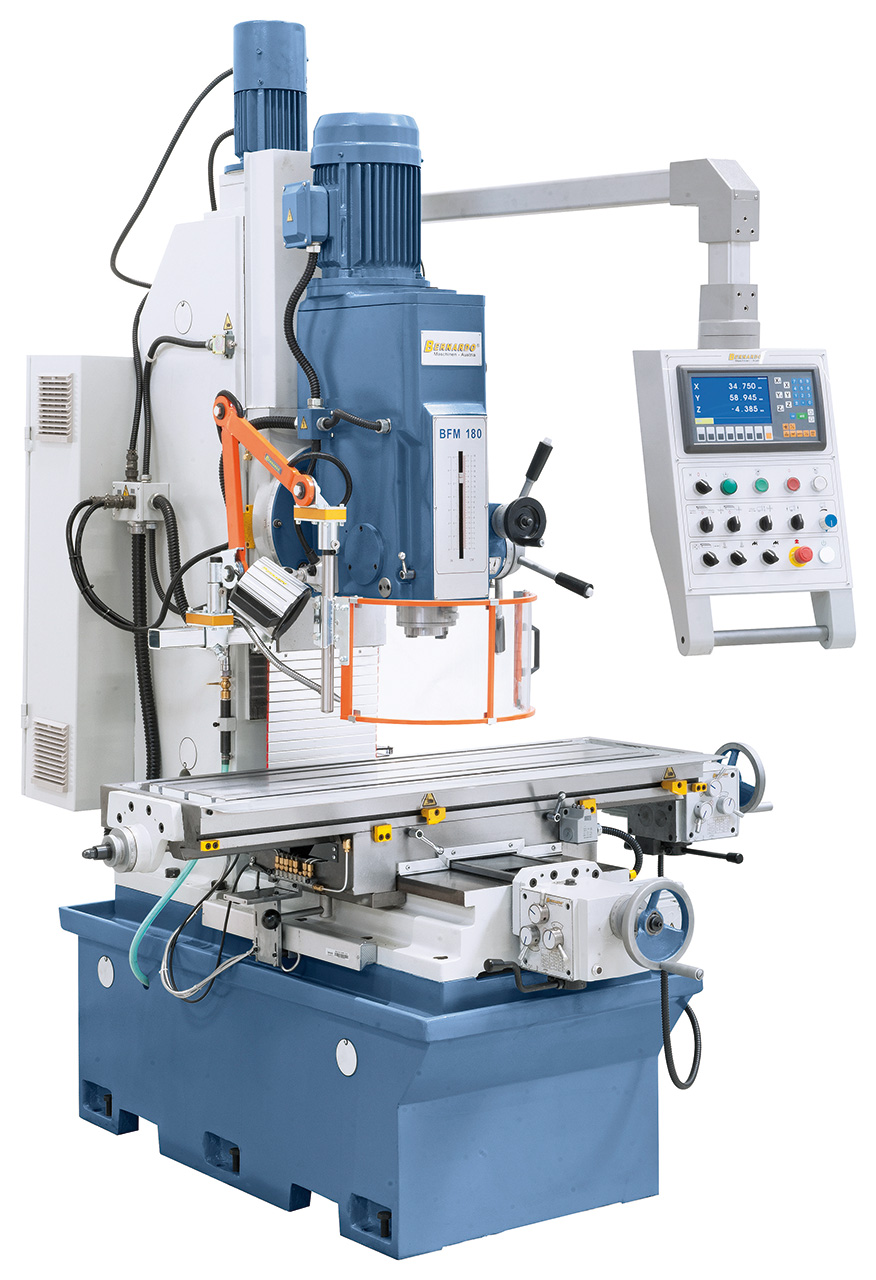

Bernardo Bettfräsmaschine BFM 180 inkl. 3-Achs-Digitalanzeige ES-12 H *
20.468,00 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Bettfräsmaschine BFM 180 inkl. 3-Achs-Digitalanzeige ES-12 H *"
Die massive Bettfräsmaschine BFM 180 ist für Bohr-, Fräs- und Senkarbeiten bestens geeignet. Durch die vielseitigen Anwendungsmöglichkeiten und dem umfangreichen Lieferumfang ist die Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, ...
Bernardo Technische Daten
|
Tischgröße |
1220 x 360 mm |
|
Spindelaufnahme |
ISO 40 |
|
Spindeldrehzahl vertikal |
(16) 94 - 2256 U/min |
|
Pinolenhub |
180 mm |
|
Pinolenvorschub |
0,1 / 0,15 / 0,3 mm/U |
|
Verfahrweg längs (x) |
600 mm |
|
Verfahrweg quer (y) |
360 mm |
|
Verfahrweg vertikal (z) |
500 mm |
|
Ausladung |
370 mm |
|
Spindelkopf Schwenkbereich |
-45° bis +45° |
|
Abstand Spindel / Tisch |
110 - 610 mm |
|
Vorschubbereich längs / quer |
(8) 24 - 720 mm/min |
|
T-Nutengröße |
14 mm |
|
Motorleistung |
1,5 / 2,4 kW |
|
Maschinenabmessung (B x T x H) |
1770 x 1800 x 2320 mm |
|
Gewicht ca. |
1400 kg |
Bernardo Funktionen
- Stufenlose Höhenverstellung des Fräskopfes mittels Frequenzumrichter

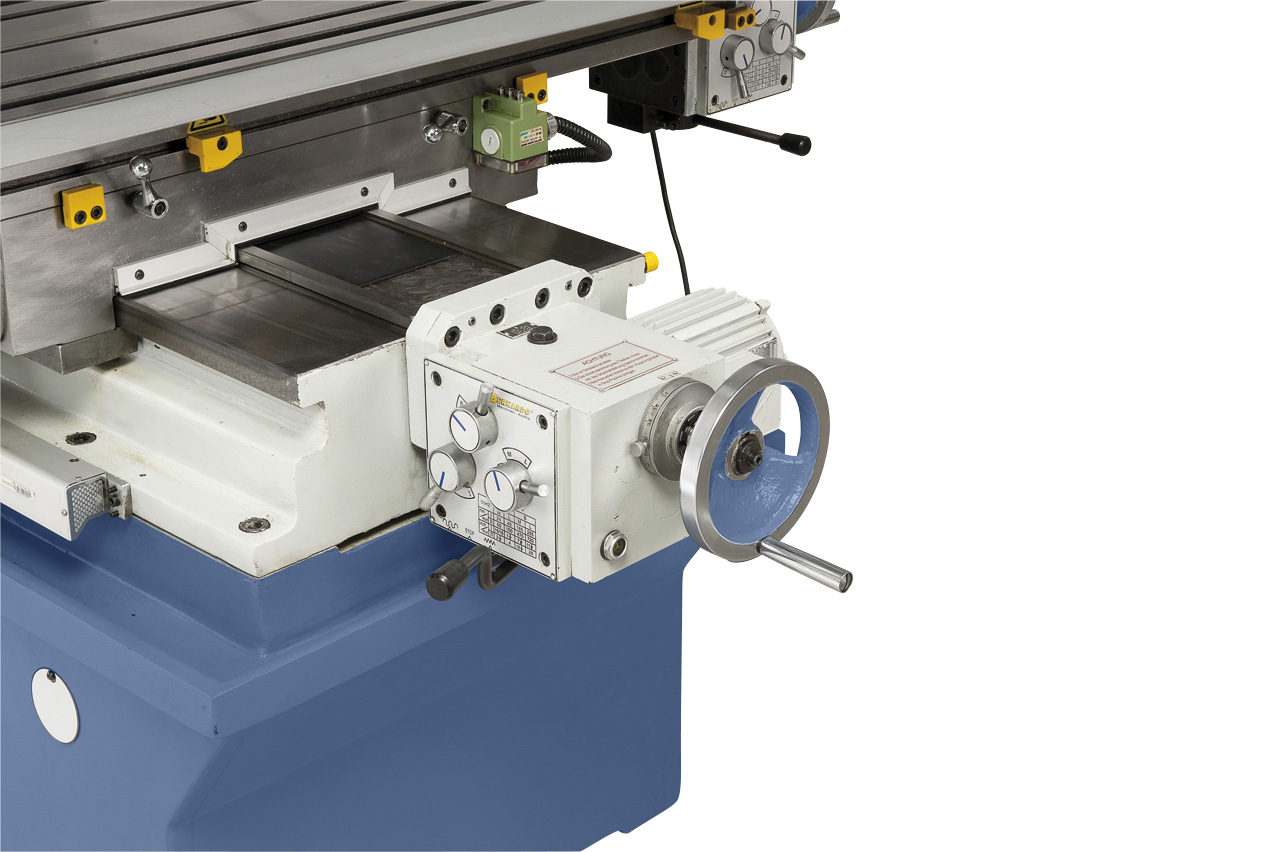

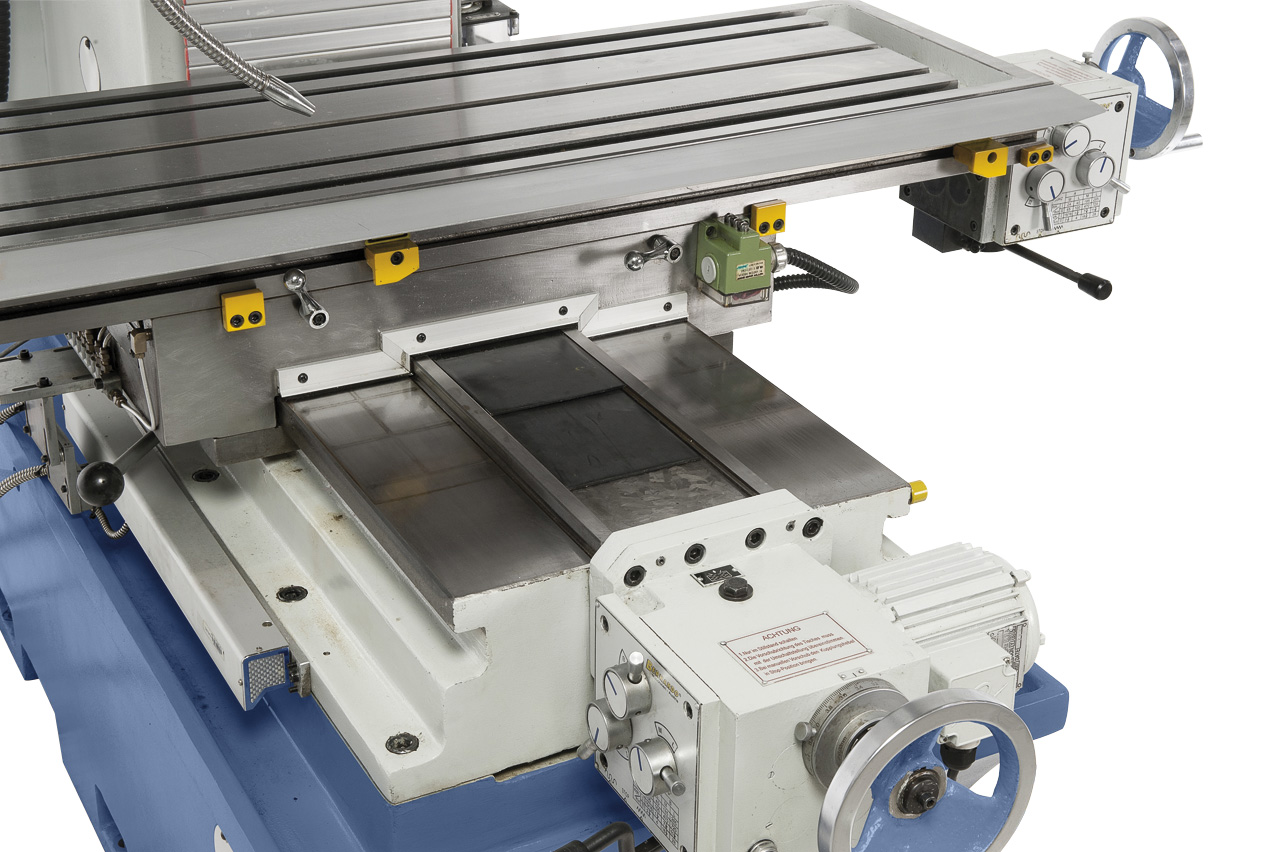

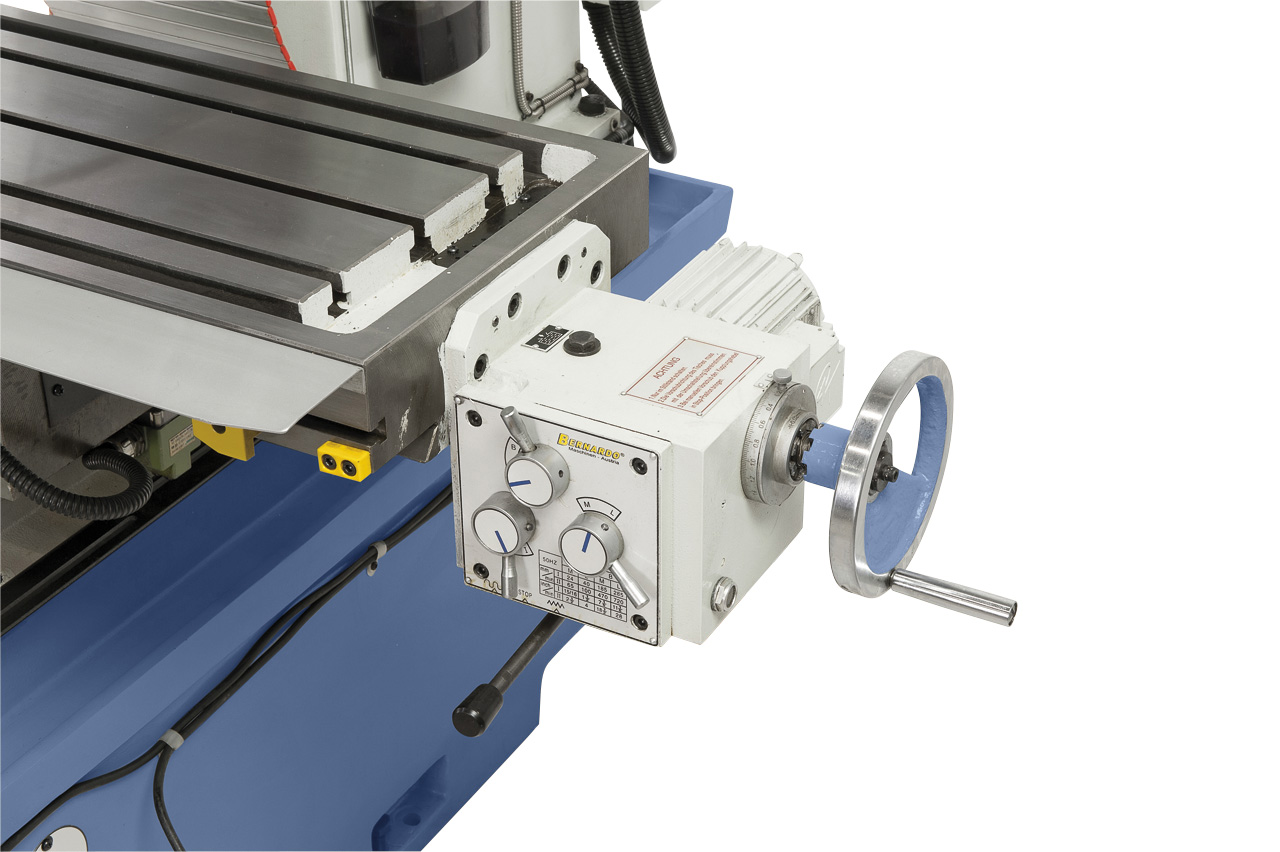

- Schnelle Tischverstellung in x- und y-Achse durch automatischen Tischvorschub mit Eilgang

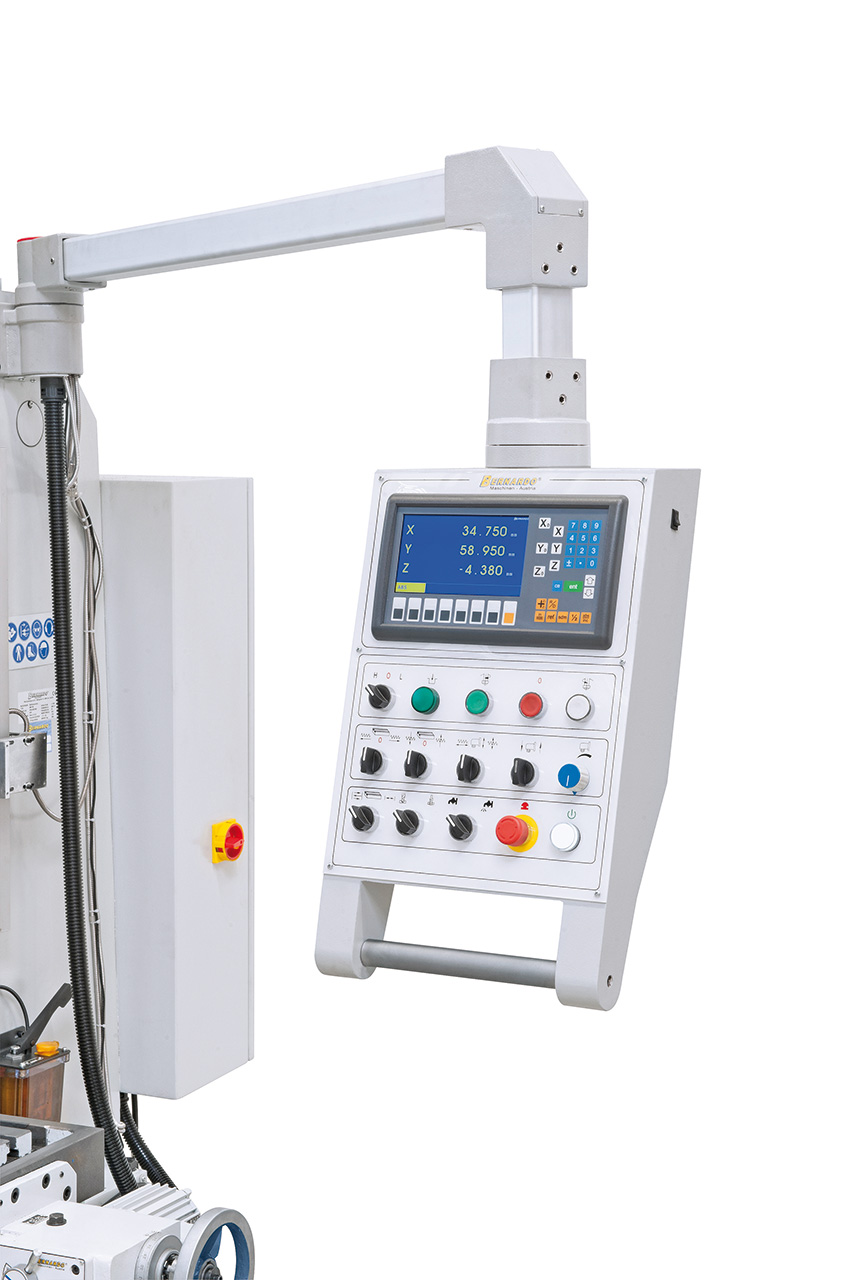

- Erhöhte Produktivität durch serienmäßige Digitalanzeige in allen 3 Achsen
- Serienmäßig mit automatischem Pinolenvorschub von 0,1 / 0,15 / 0,3 mm/U
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Hoher Drehzahlbereich von 94 - 2256 U/min
- Umfangreiches Zubehör in der Grundausstattung enthalten
- Robuste, schwere Konstruktion für präzises Arbeiten

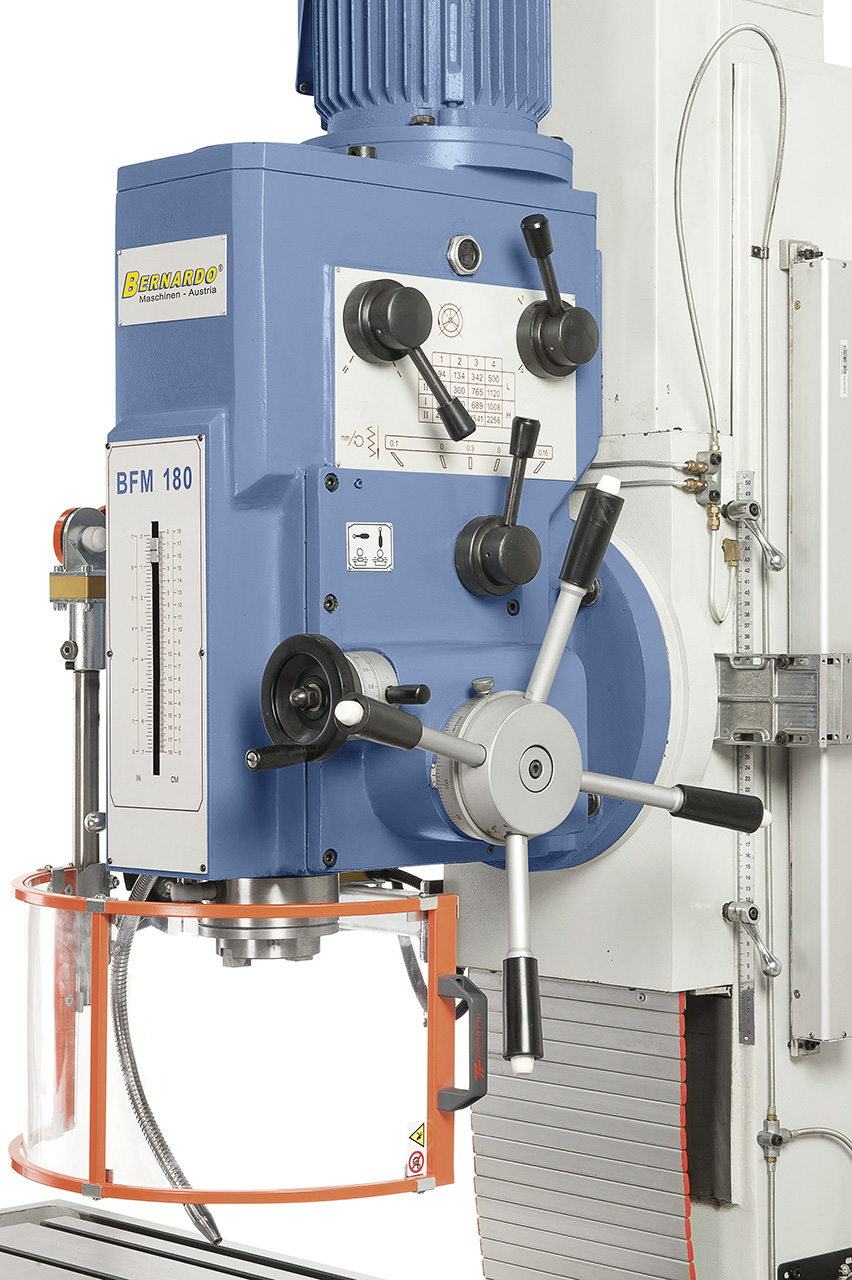

- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
Bernardo Lieferumgang
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Bohrfutter mit Dorn
- Adapter ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK 2
- Kombi-Aufsteckfräsdorn ISO 40 / 32 mm
- Kühlmitteleinrichtung
- Zentralschmierung
- LED-Maschinenleuchte
- Verstellbare Schutzeinrichtung
- Hubmotor für Fräskopf
Schiebelehre, Mikrometer, Massstab und Haarwinkel in Kunststoffkassette
4-jaw chuck diam. 80 mm with face plate diam. 125 mm
HSS - Qualität
Horizontale und vertikale Aufnahme
Mittels Kegel- und Entgratsenker lassen sich Bohrungen entgraten bzw. Vertiefungen für Senkkopfschrauben oder Nieten herstellen. Die Kegel- und Entgratsenker von BERNARDO sind wahlweise mit zylindrischem Schaft oder einer Weldon 19 mm Aufnahme erhältlich. Durch die präzise Ausführung wird ein ratterfreies Arbeiten und dadurch ideale Ergebnisse gewährleistet.
Hochwertiges Schneidöl für mittlere bis schwere Zerspanungsarbeiten von Metallen und Kunststoffen. Die ausgezeichnete Kühl- und Schmierwirkung verlängert die Standzeit der Werkzeuge und verbessern den Spanfluss, dadurch wird ein besseres Schnittbild am bearbeitenden Material gewährleistet.
Zum Berührungslosen 2D-Messen von kleinen Teilen
Mittels Kegel- und Entgratsenker lassen sich Bohrungen entgraten bzw. Vertiefungen für Senkkopfschrauben oder Nieten herstellen. Durch die präzise Ausführung wird ein ratterfreies Arbeiten und dadurch ideale Ergebnisse gewährleistet.
Wassermischbarer Kühlmittelstoff mit ausgezeichnetem Leistungsspektrum bei hervorragender Wirtschaftlichkeit - Kanisterinhalt ergibt bis zu 200 l Kühlmittelemulsion.Die speziellen Zusätze verlängern die Standzeit und verbessern den Spanfluss, dadurch wird ein besseres Schnittbild am bearbeitenden Material gewährleistet.Dieses Konzentrat ist konzipiert für alle Zerspanungsarbeiten von Stahl und Nichteisenmetallen, wie z.B. Bohren, Fräsen, Sägen, Drehen, usw.Anwendungskonzentration (Öl:Wasser)Drehen, Bohren, Fräsen 1:20 bis 1:40
Inhalt: 5 Liter (10,07 € / 1 Liter)
Satz C, MK 2 / 3 - 17-tlg.
Verwendung hauptsächlich bei Überkopf- und Horizontalarbeiten, aber auch zum Zerspanen beim Bohren, Fräsen, Sägen, Gewindeschneiden usw. geeignet. Vorteile dieses Fettsprays ist die genaue Dosierung und daher eine optimale Schmierung direkt am Schneidwerkzeug.
Kantentaster mit Leuchtanzeige
Satz D, Schaftdurchmesser 13 mm, 8-tlg.
Zum Zentrieren, Ausrichten, Anreißen, Nullpunkt einstellen
Optimal geeignet für Metalle, hochlegierte Stähle, Chrom-Nickel-Legierungen, rost- und hitzebeständige Stähle. Verwendung hauptsächlich bei Überkopf- und Horizontalarbeiten (z.B. Kernbohren), aber auch zum Sägen, Reiben, Räumen usw. geeignet.
HSS
12-tlg., 4 - 12 mm, je 6 Stk. 2- bzw. 4-Schneiden
Parallelität: +/- 0,005 mm
Zum bestimmen des Referenzpunktes der Z-Achse
Mittels Kegel- und Entgratsenker lassen sich Bohrungen entgraten bzw. Vertiefungen für Senkkopfschrauben oder Nieten herstellen. Die Kegel- und Entgratsenker von BERNARDO sind wahlweise mit zylindrischem Schaft oder einer Weldon 19 mm Aufnahme erhältlich. Durch die präzise Ausführung wird ein ratterfreies Arbeiten und dadurch ideale Ergebnisse gewährleistet.
20-tlg., je 10 Stk. 2- bzw. 4-Schneiden
HSS - Qualität
In Holzkassette
52-teiliges Basissortiment mit den am meisten benötigten Spannelementen zum schnellen Aufspannen von Werkstücken oder Vorrichtungen auf T-Nutentischen. Lieferung kompl. mit Plastikkassette, als Wandhalter verwendbar
HSS, TiN-beschichtet 10-tlg.
Verwendung hauptsächlich bei Überkopf- und Horizontalarbeiten, aber auch zum Zerspanen beim Bohren, Fräsen, Sägen, Gewindeschneiden usw. geeignet. Vorteile dieses Fettsprays ist die genaue Dosierung und daher eine optimale Schmierung direkt am Schneidwerkzeug.
Hochwertiges Schneidöl für mittlere bis schwere Zerspanungsarbeiten von Metallen und Kunststoffen. Die ausgezeichnete Kühl- und Schmierwirkung verlängert die Standzeit der Werkzeuge und verbessern den Spanfluss, dadurch wird ein besseres Schnittbild am bearbeitenden Material gewährleistet.
Bohren, Gewindeschneiden, Entgraten
Endmaße von 0,25° - 45°
T-Nutenbreite: 14 mm - M12
In Metallkassette
Verwendung hauptsächlich bei Überkopf- und Horizontalarbeiten, aber auch zum Zerspanen beim Bohren, Fräsen, Sägen, Gewindeschneiden usw. geeignet. Vorteile dieses Fettsprays ist die genaue Dosierung und daher eine optimale Schmierung direkt am Schneidwerkzeug.
