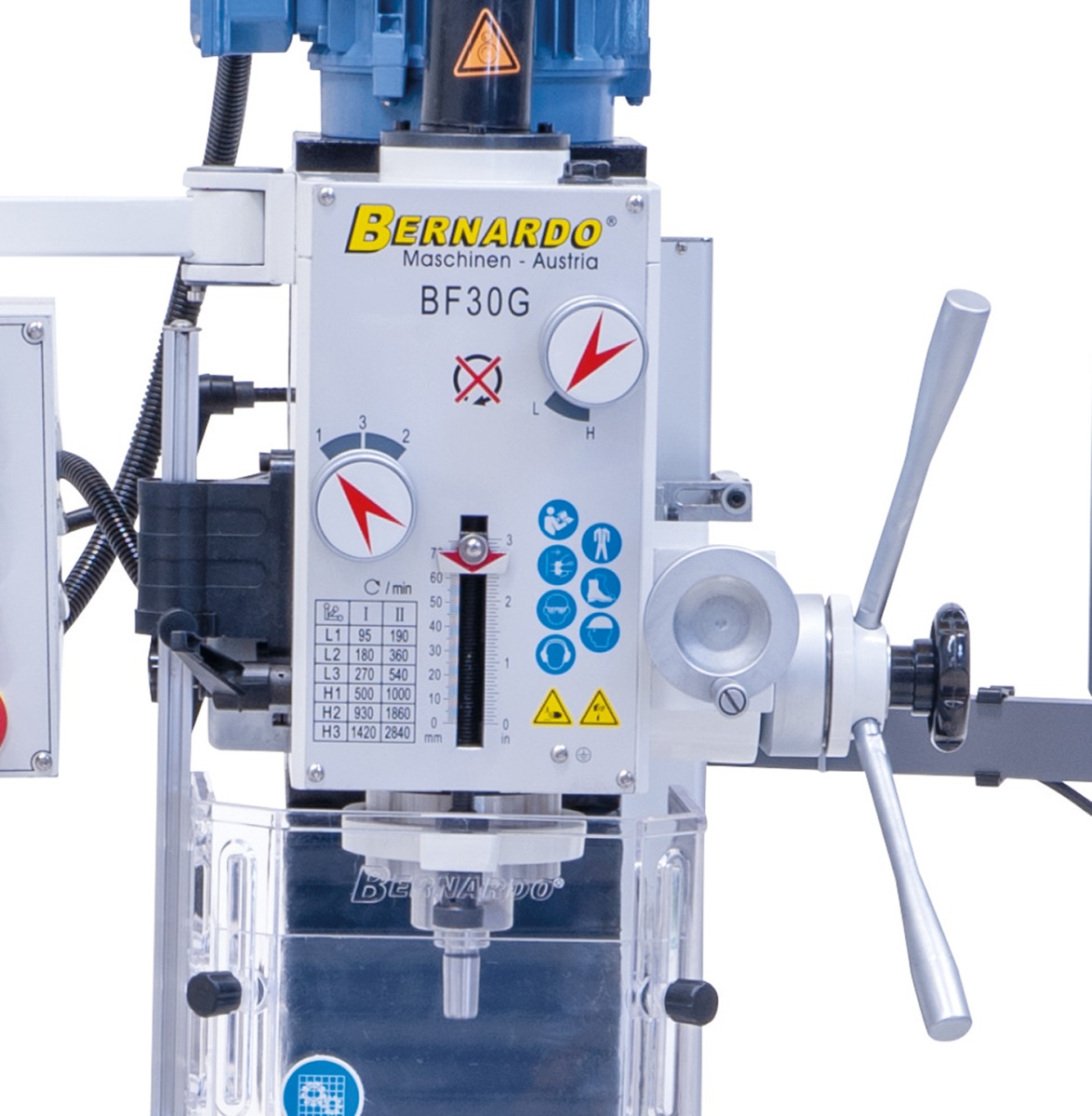

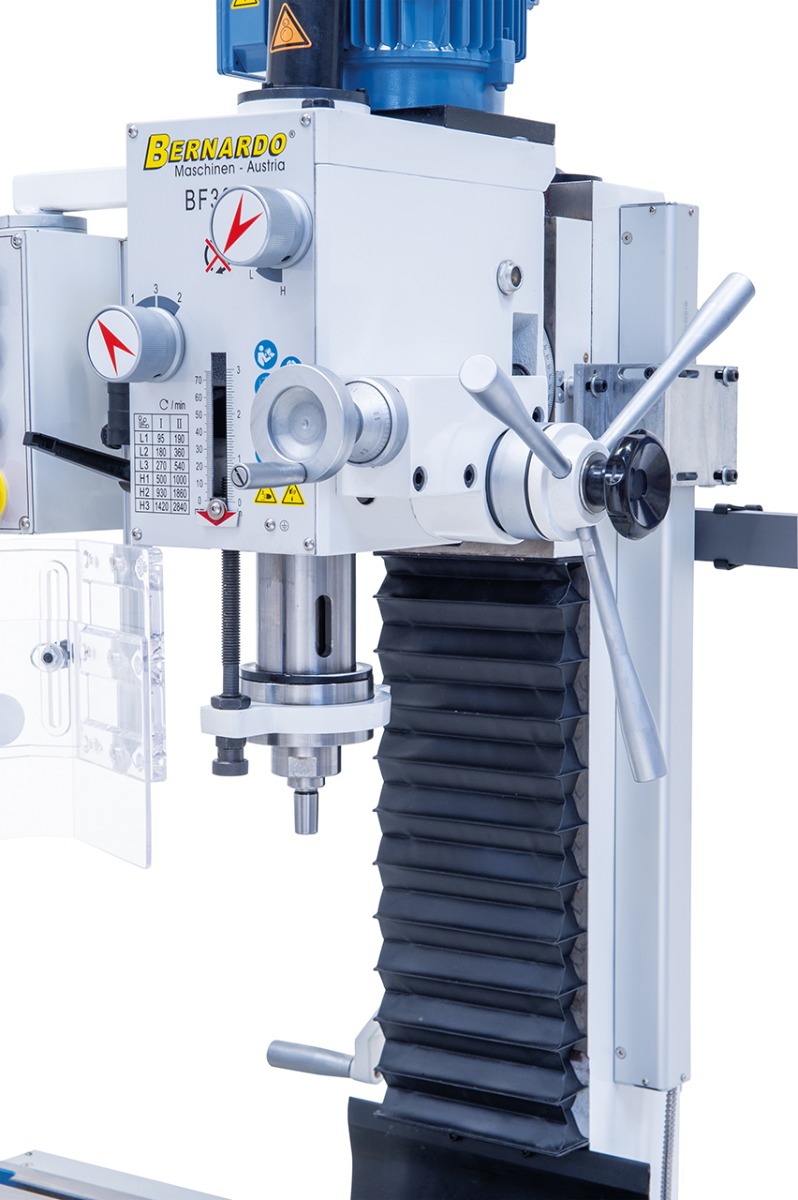

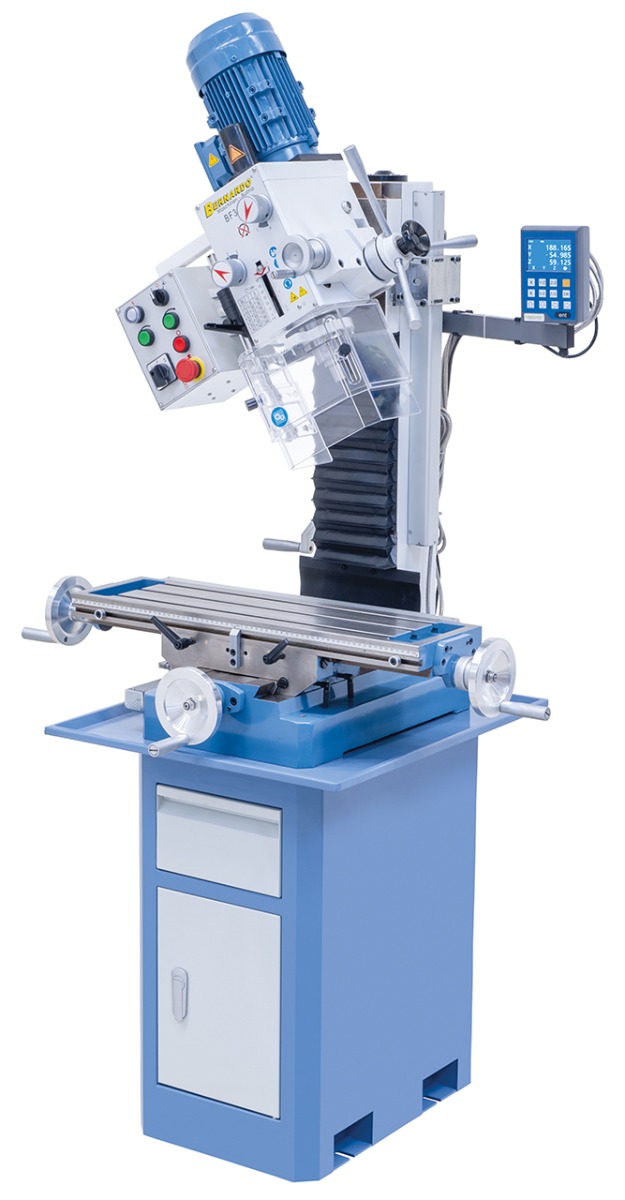

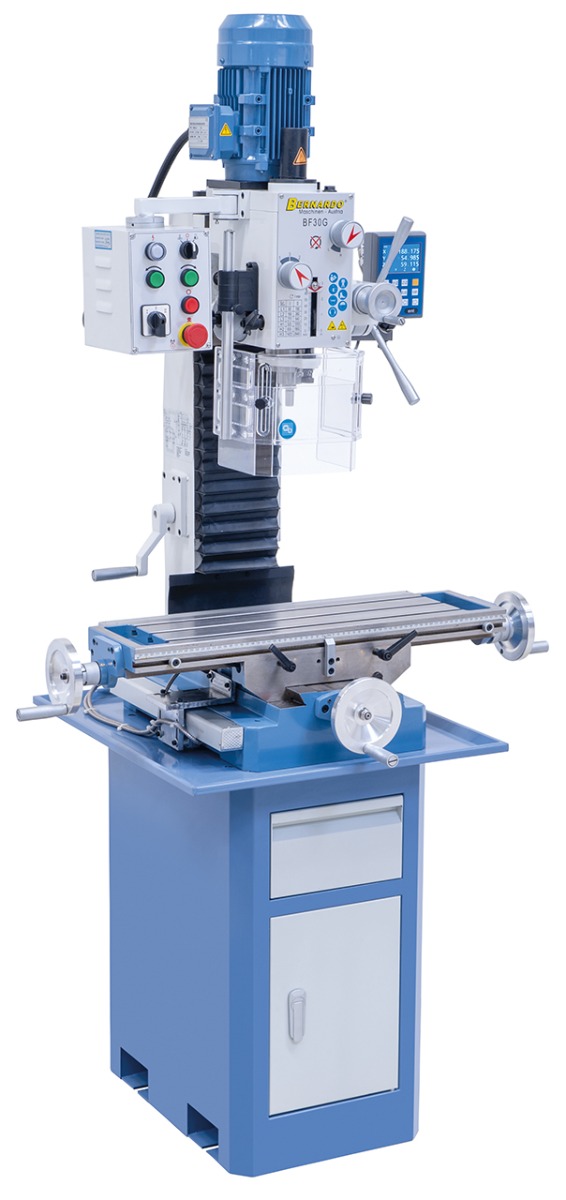

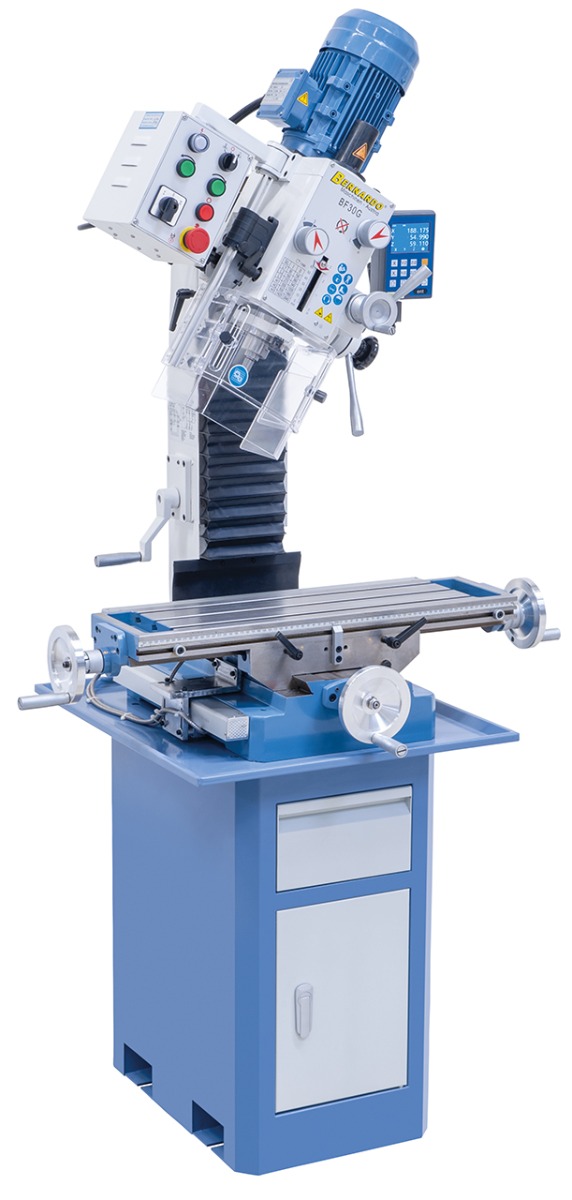

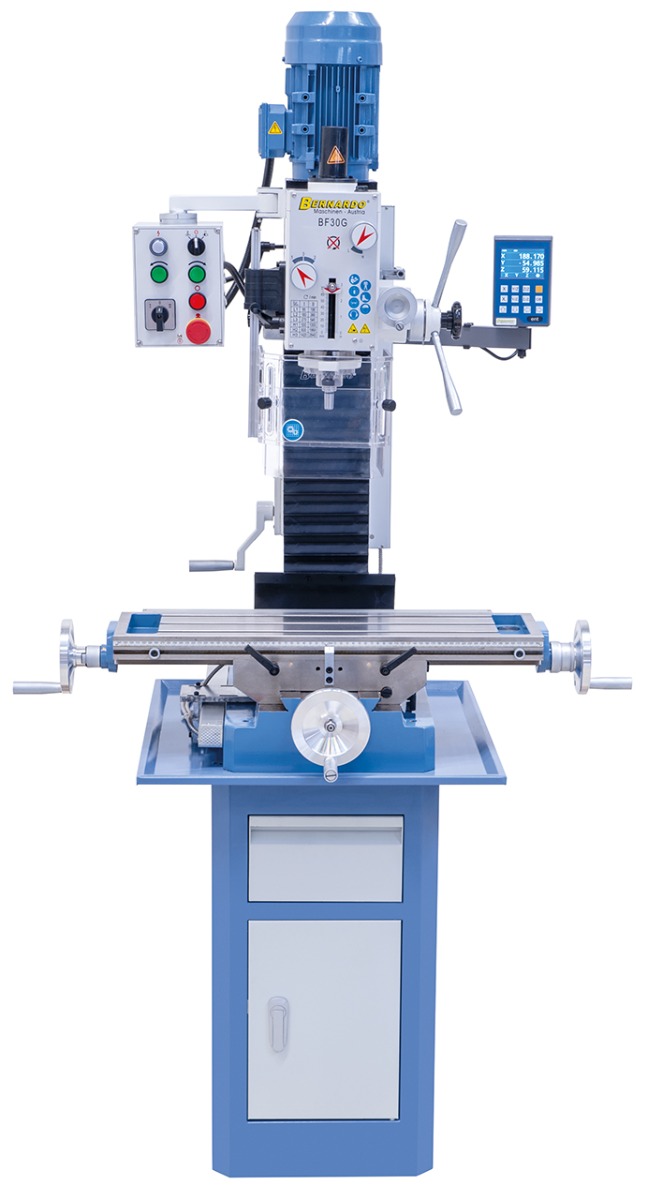

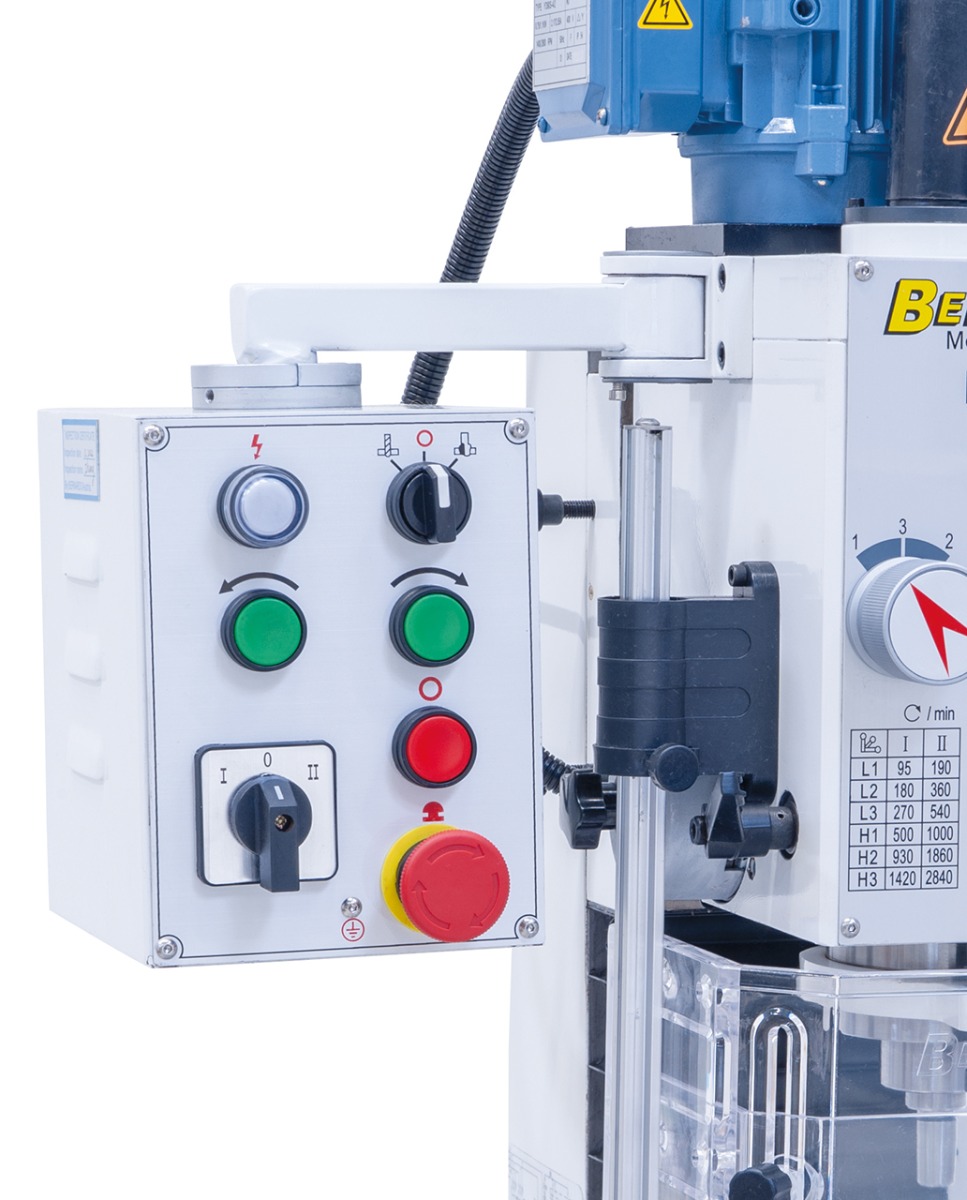

Bernardo Bohr- und Fräsmaschine BF 30 G inkl. 3-Achs Digitalanzeige DT 40
3.031,41 €
% Regulärer Preis: 3.224,90 € (6% gespart)
Nicht mehr verfügbar
Produktinformationen "Bernardo Bohr- und Fräsmaschine BF 30 G inkl. 3-Achs Digitalanzeige DT 40"
Das Modell BF 30 G ist eine kostengünstige Bohr- und Fräsmaschine. Durch die Schwalbenschwanzführung des Getriebekopfes wird ein Höchstmaß an Präzision und Stabilität gewährleistet. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim Heimwerker.
Bernardo Technische Daten
|
Bohrleistung in Stahl |
30 mm |
|
Stirnfräser max. |
63 mm |
|
Schaftfräser max. |
25 mm |
|
Ausladung |
170 mm |
|
Abstand Spindel / Tisch |
105 - 465 mm |
|
Pinolenhub |
70 mm |
|
Spindeldrehzahl |
(12) 95 - 2840 U/min |
|
Spindelaufnahme |
MK 3 |
|
Tischgröße |
700 x 190 mm |
|
Verfahrweg (x / y) |
460 / 210 mm |
|
Fräskopf schwenkbar |
-45° bis +45° |
|

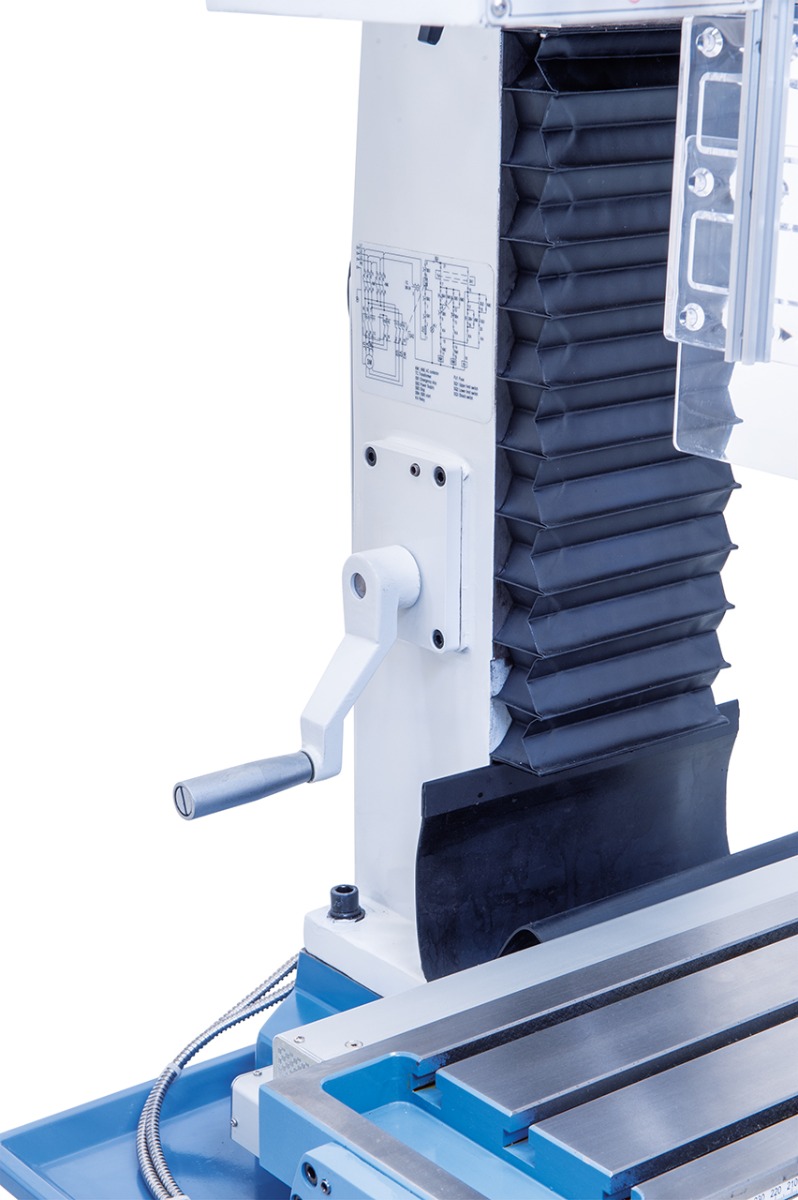

Höhenverstellung Fräskopf |
360 mm |
|
T-Nutengröße |
12 mm |
|
Motor-Abgabeleistung S1 100% |
0,75 / 1,1 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
1,1 / 1,6 kW (400 V) |
|
Maschinenabmessung (B x T x H)* |
1000 x 720 x 1300 mm |
|
Gewicht ca. |
190 kg |
* ohne Untergestell
Bernardo Funktionen

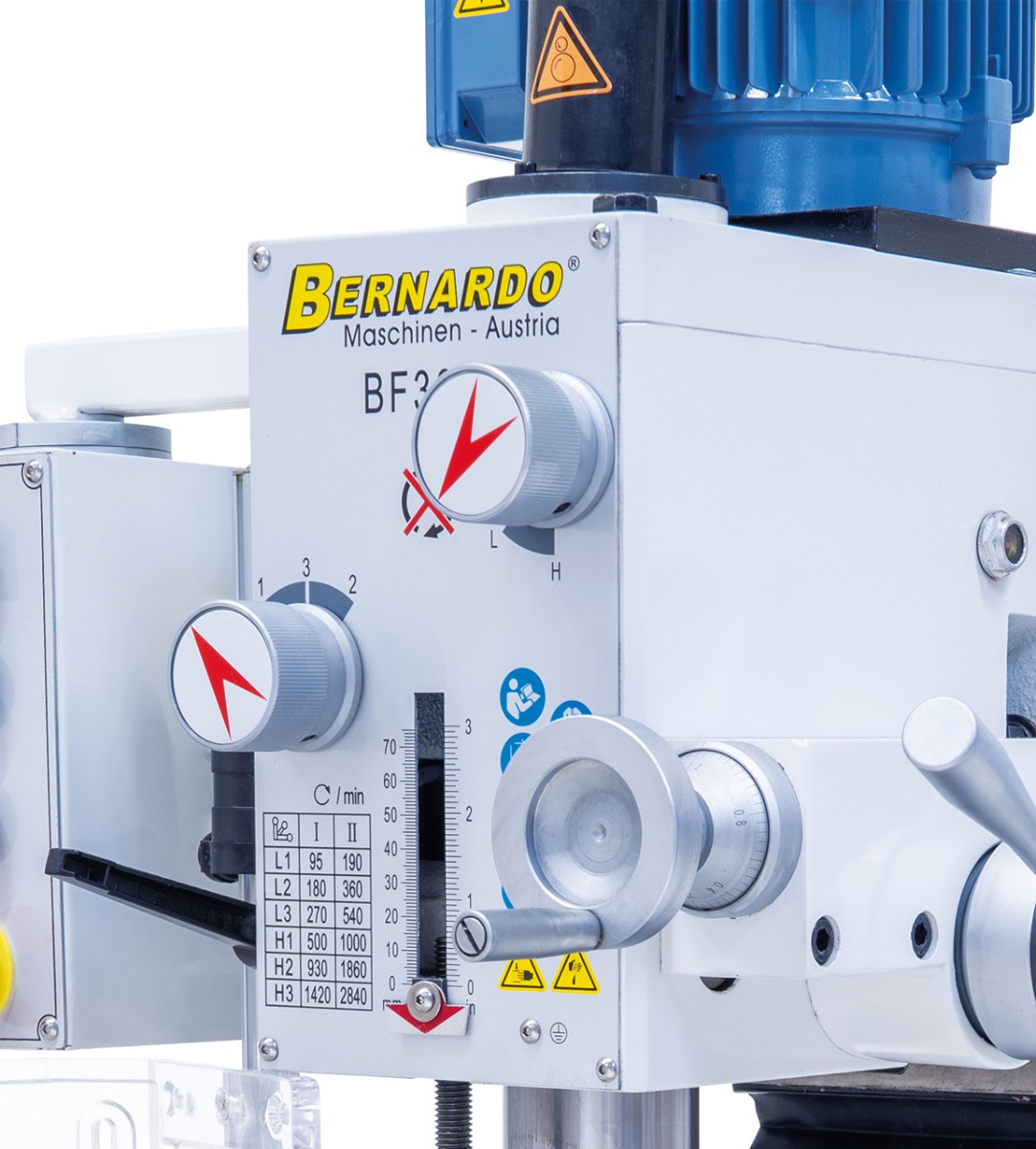

- 12 schaltbare Drehzahlen durch leistungsstarken 2-Stufen-Motor
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden,…
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Optimales Preis-Leistungsverhältnis für den kostenbewussten Anwender

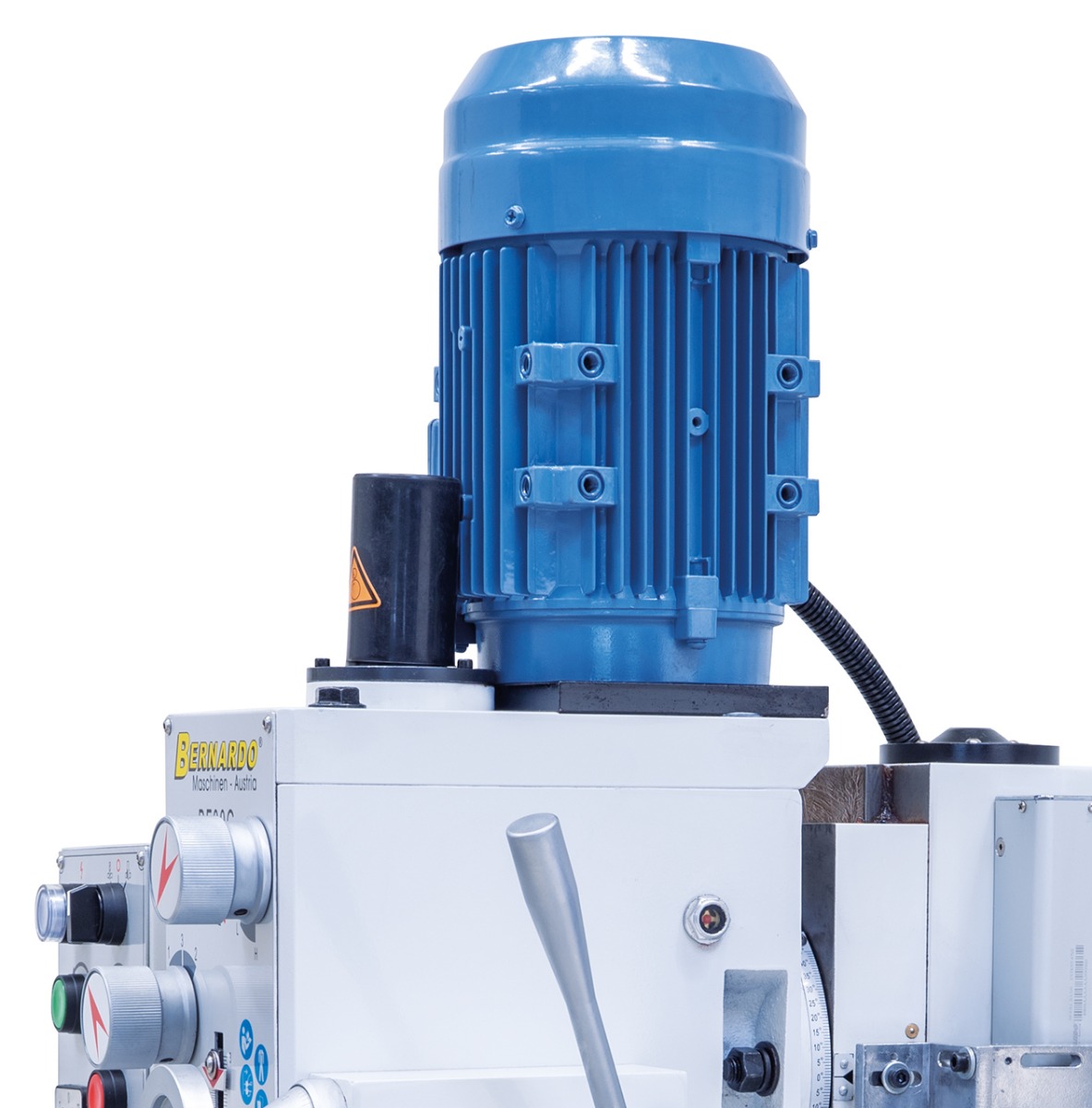

- Hochwertiger Aluminium-Motor, konzipiert für längeren Einsatz

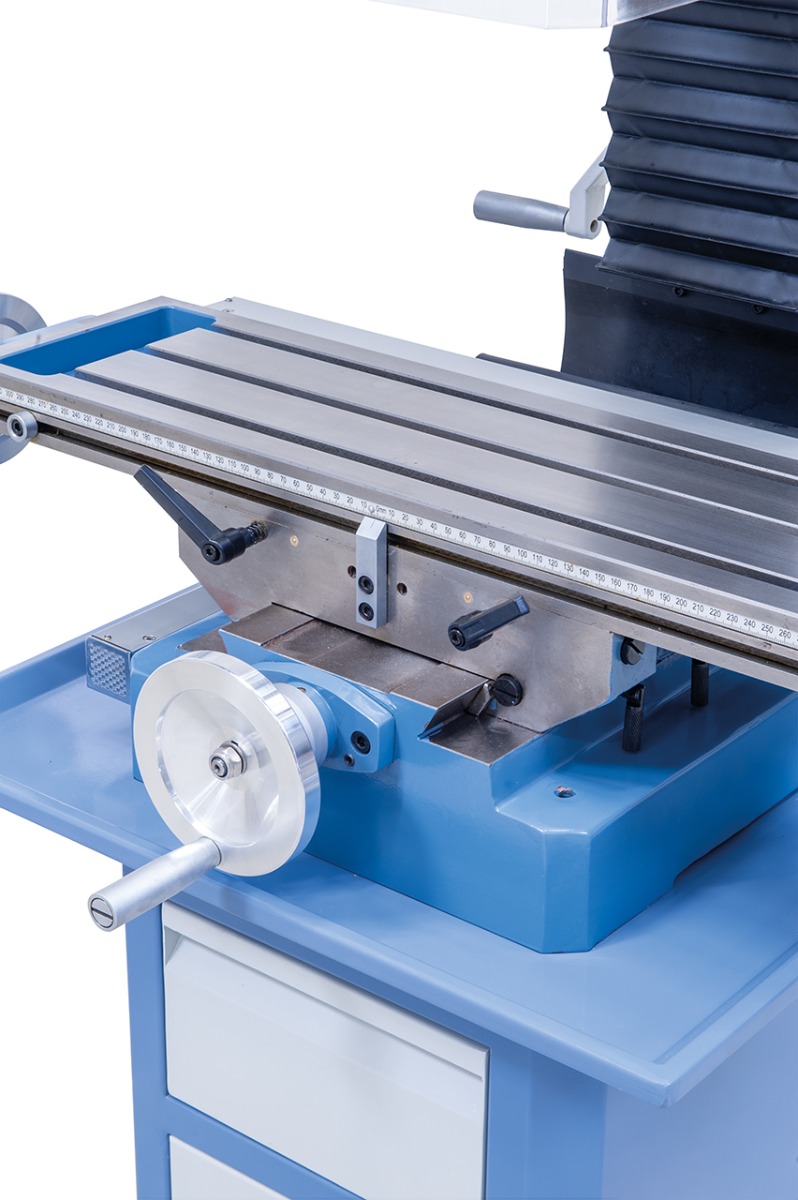

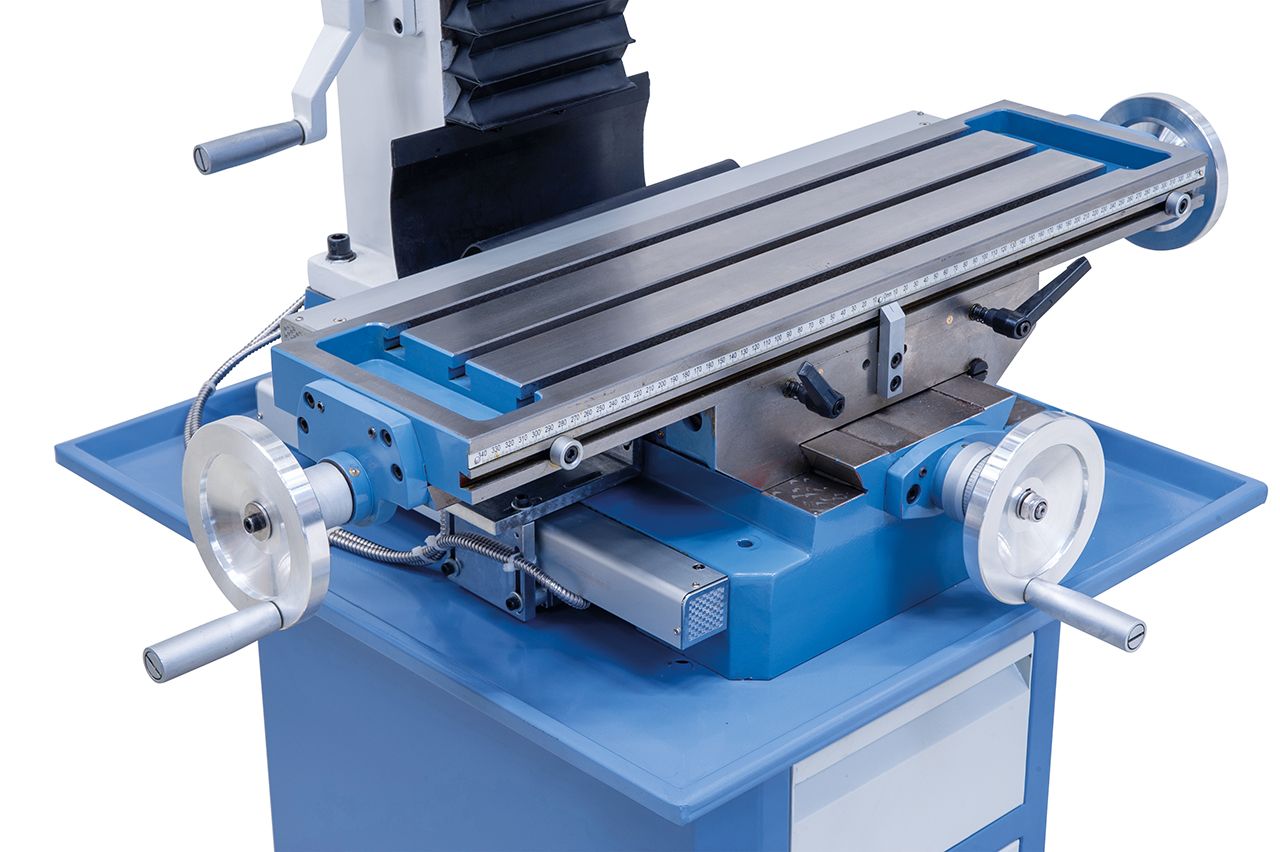

- Graugusstisch mit T-Nuten und umlaufender Kühlmittelrinne
Bernardo Lieferumgang

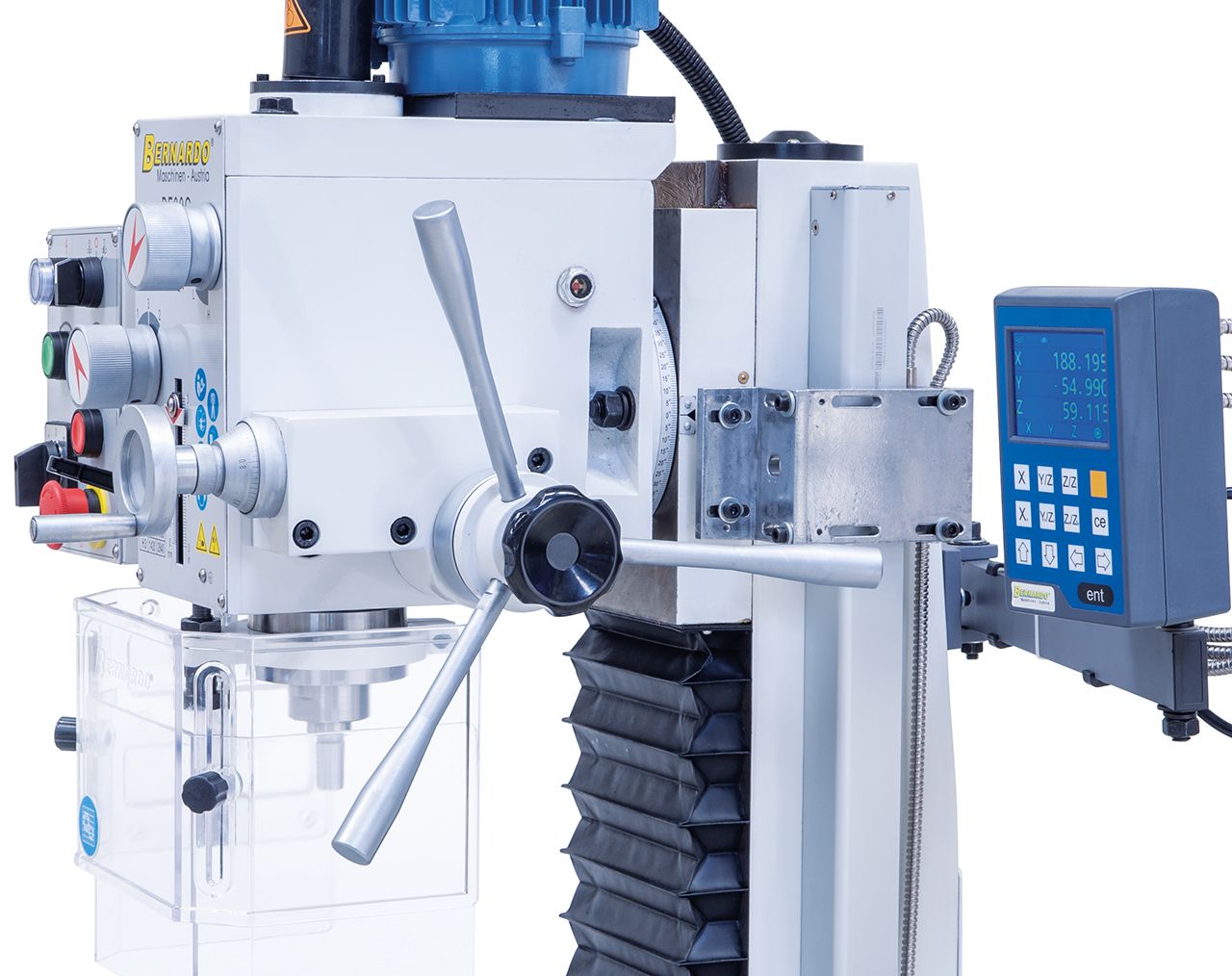

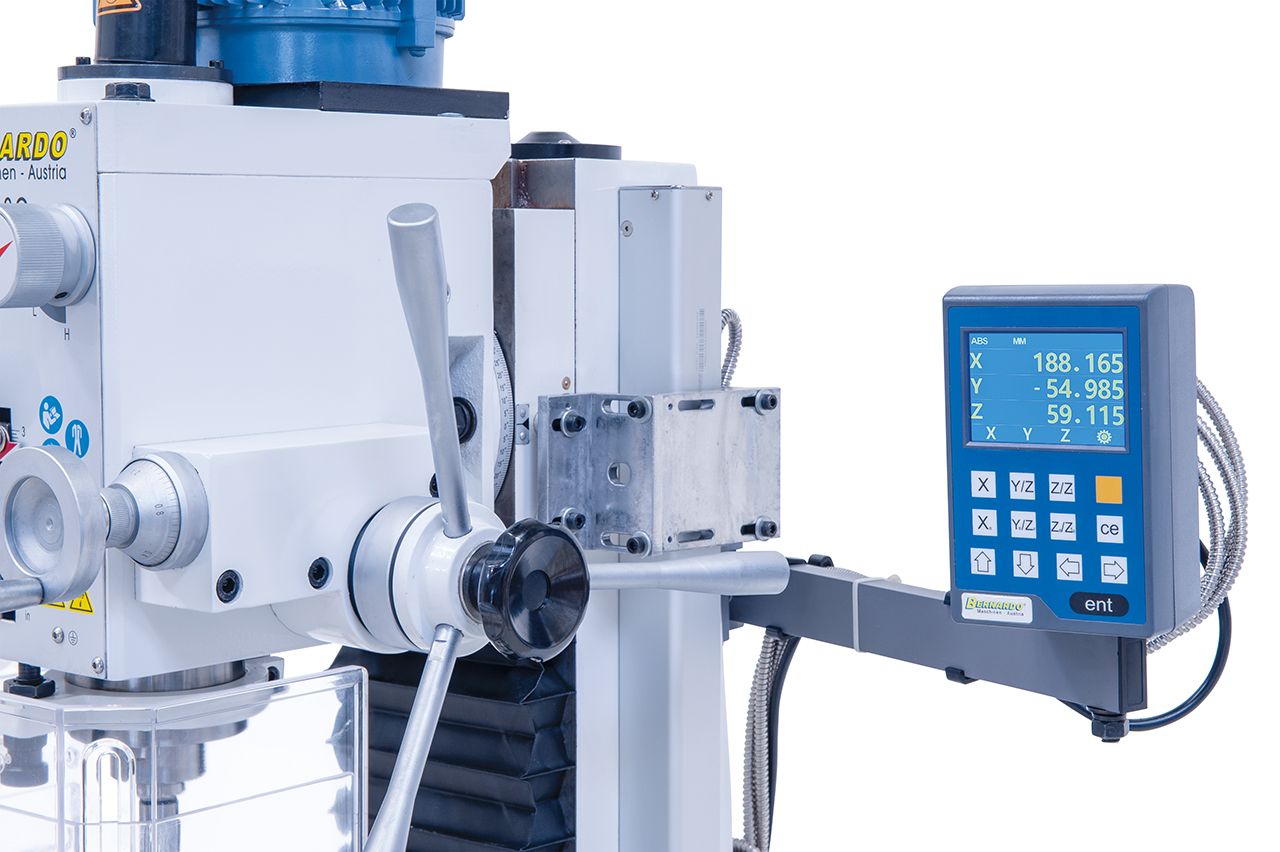

- 3-Achs-Digitalanzeige DT 40
- Bohrfutterdorn MK 3 / B 16
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Anzugsspindel M 12
- Gewindeschneideinrichtung

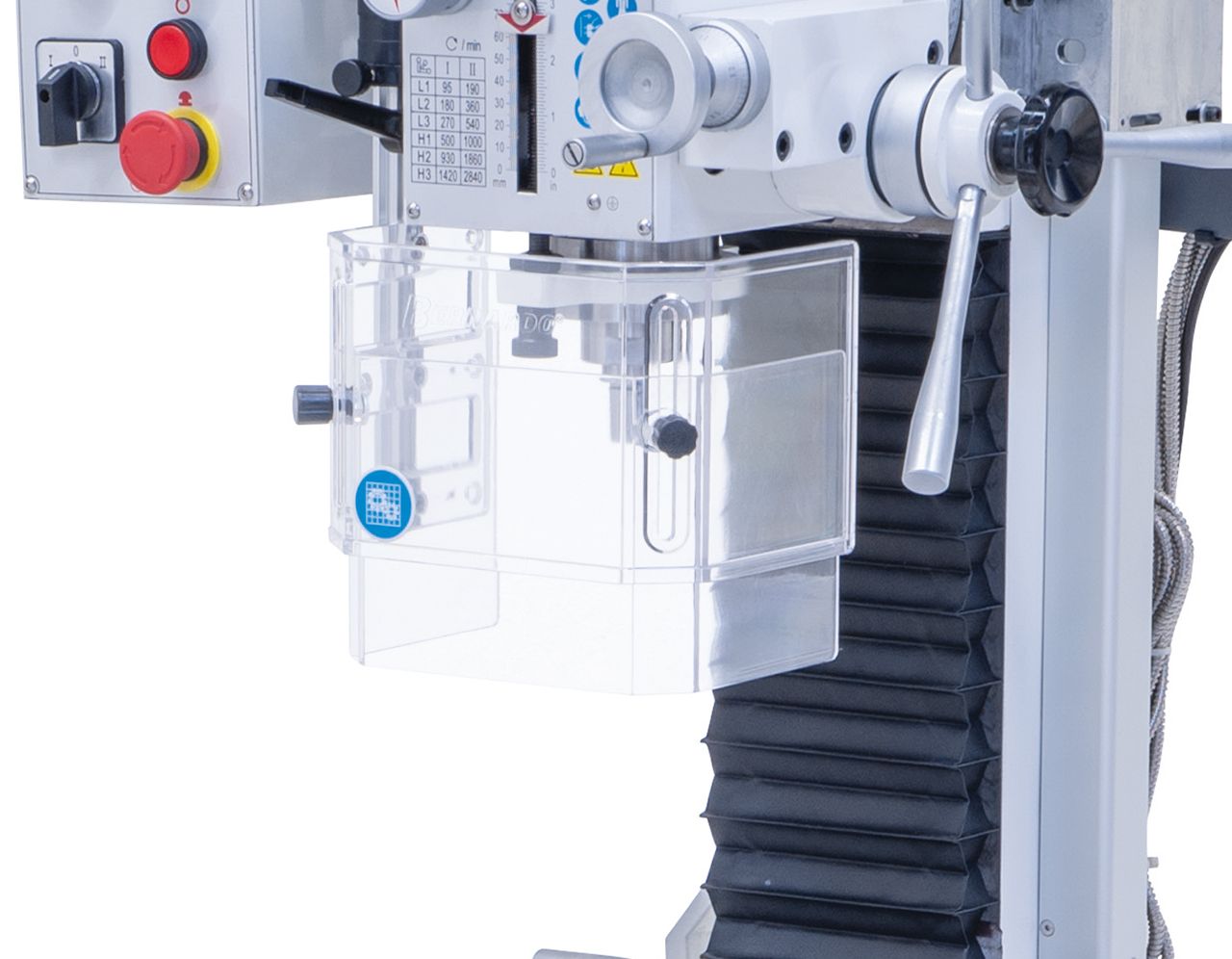

- Höhenverstellbare Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
