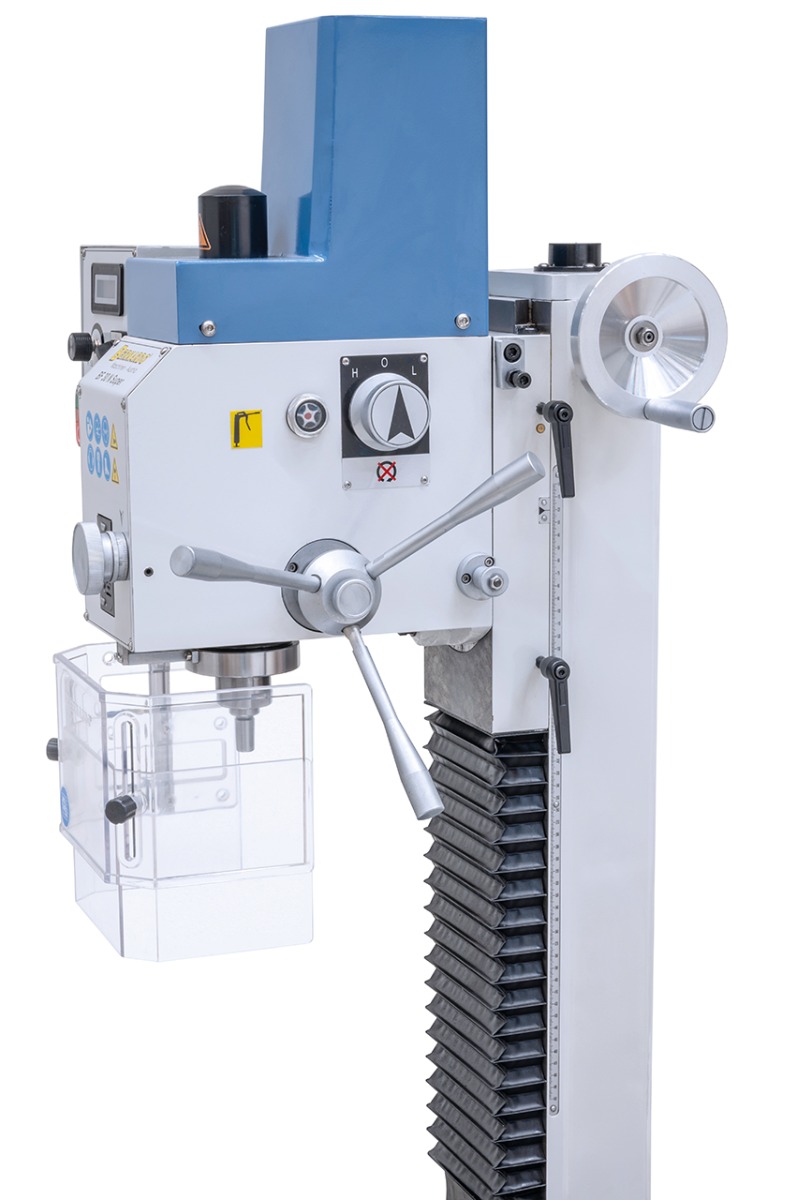

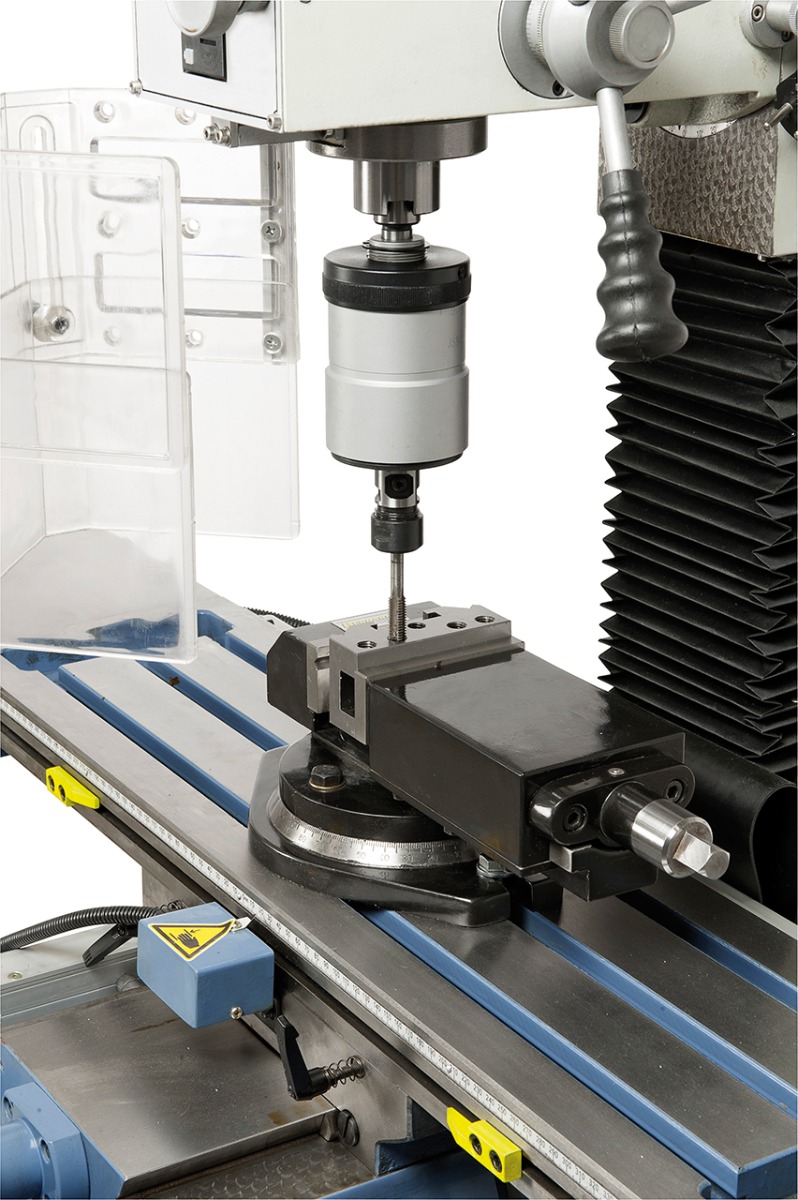

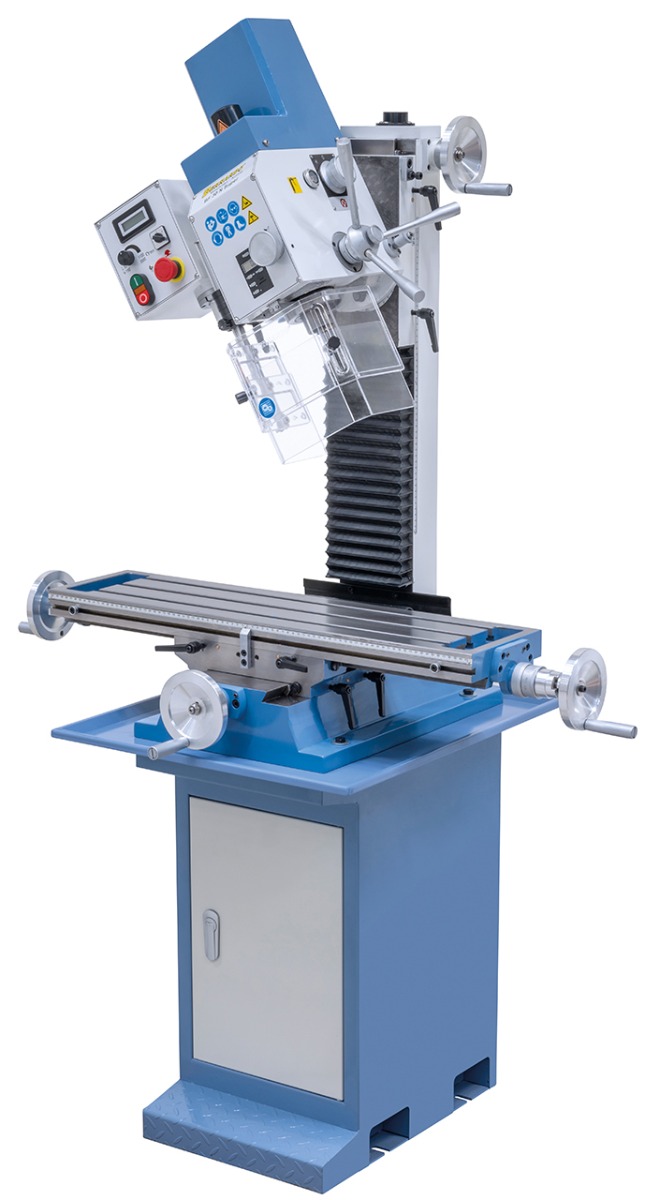

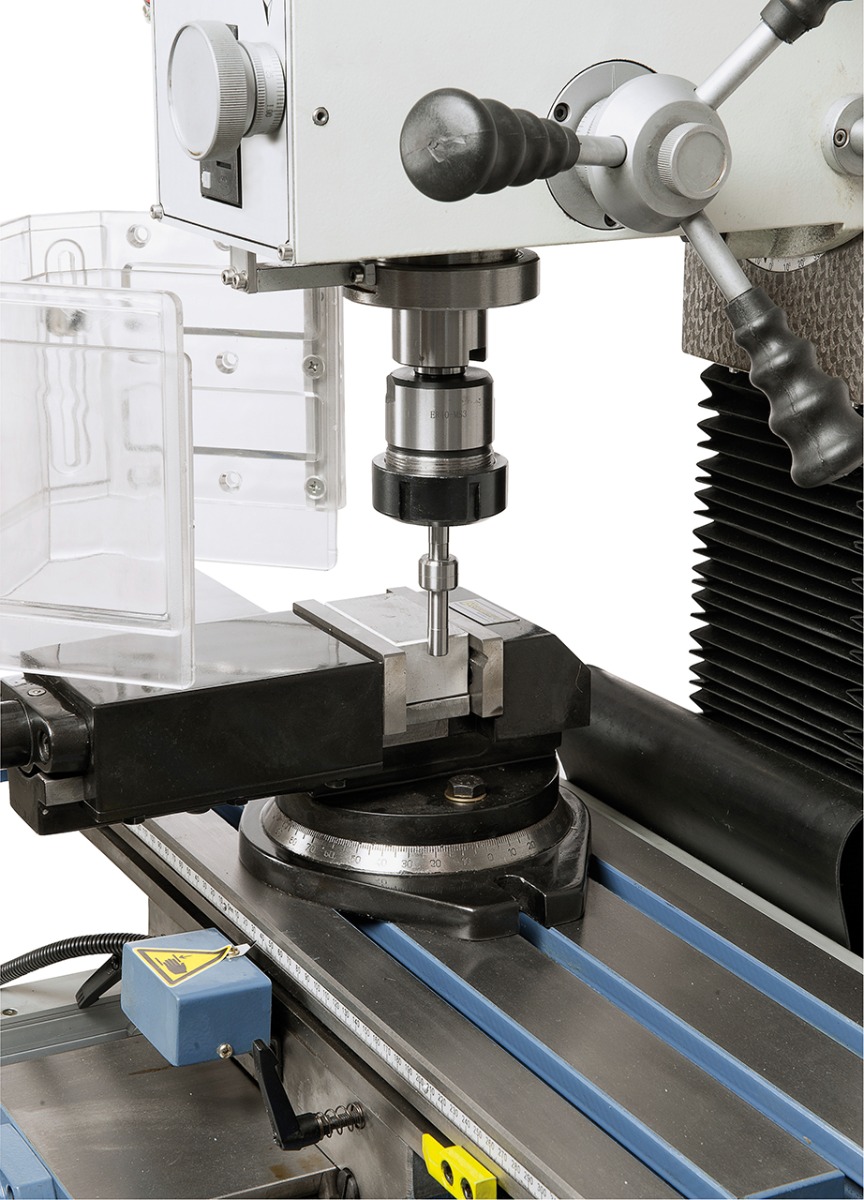

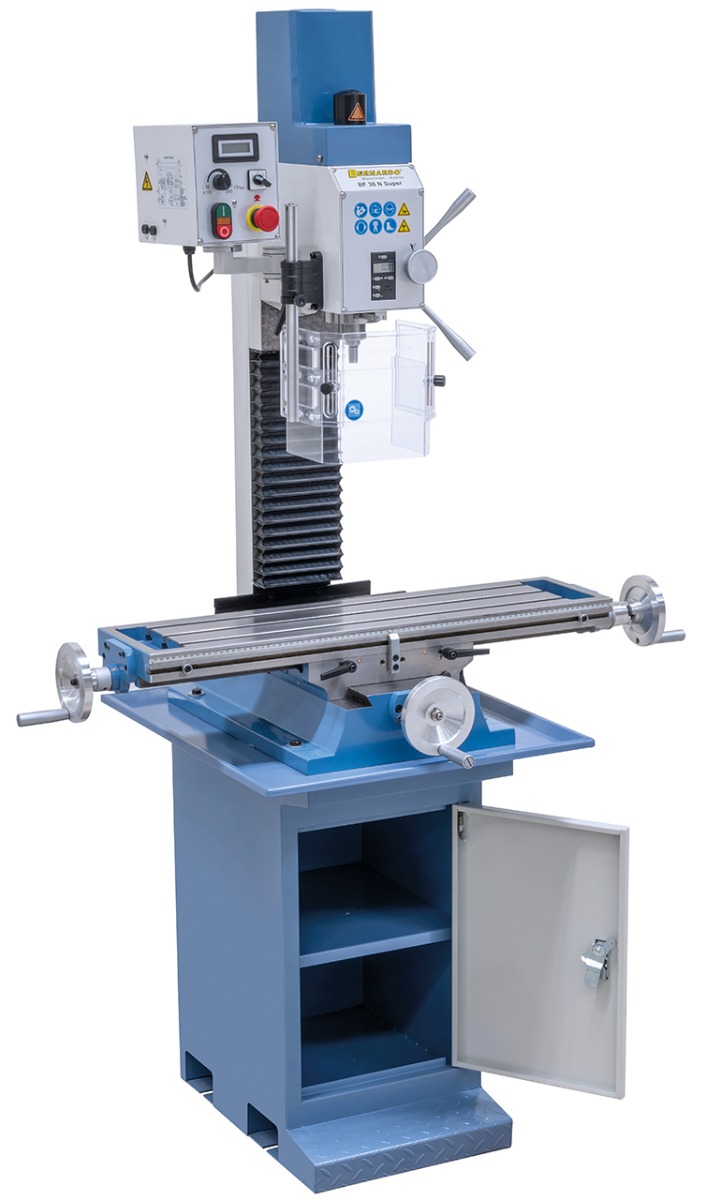

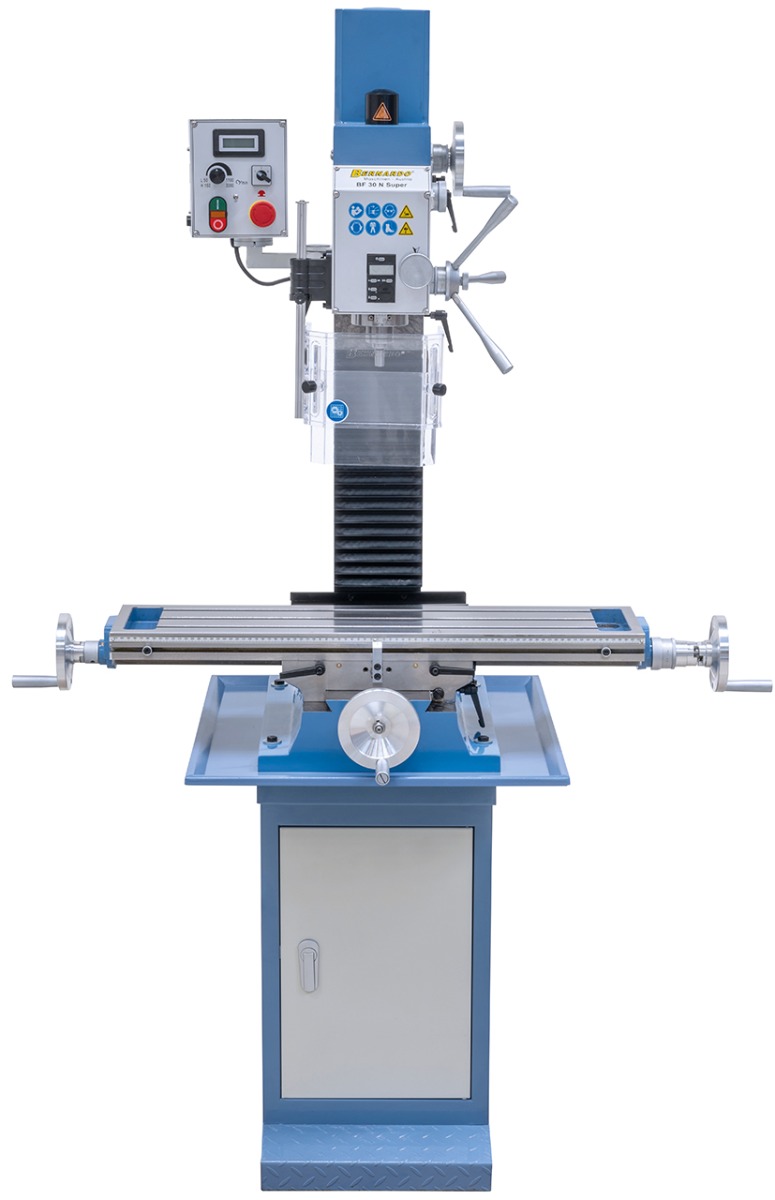

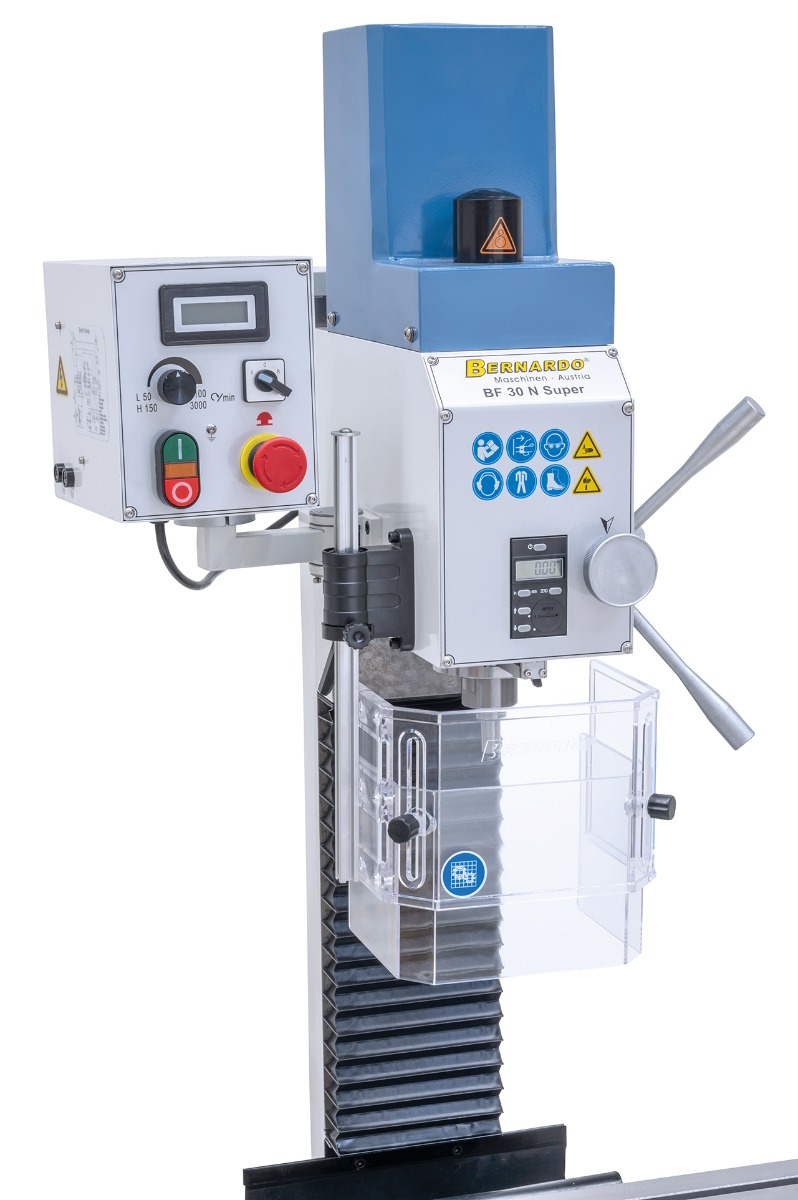

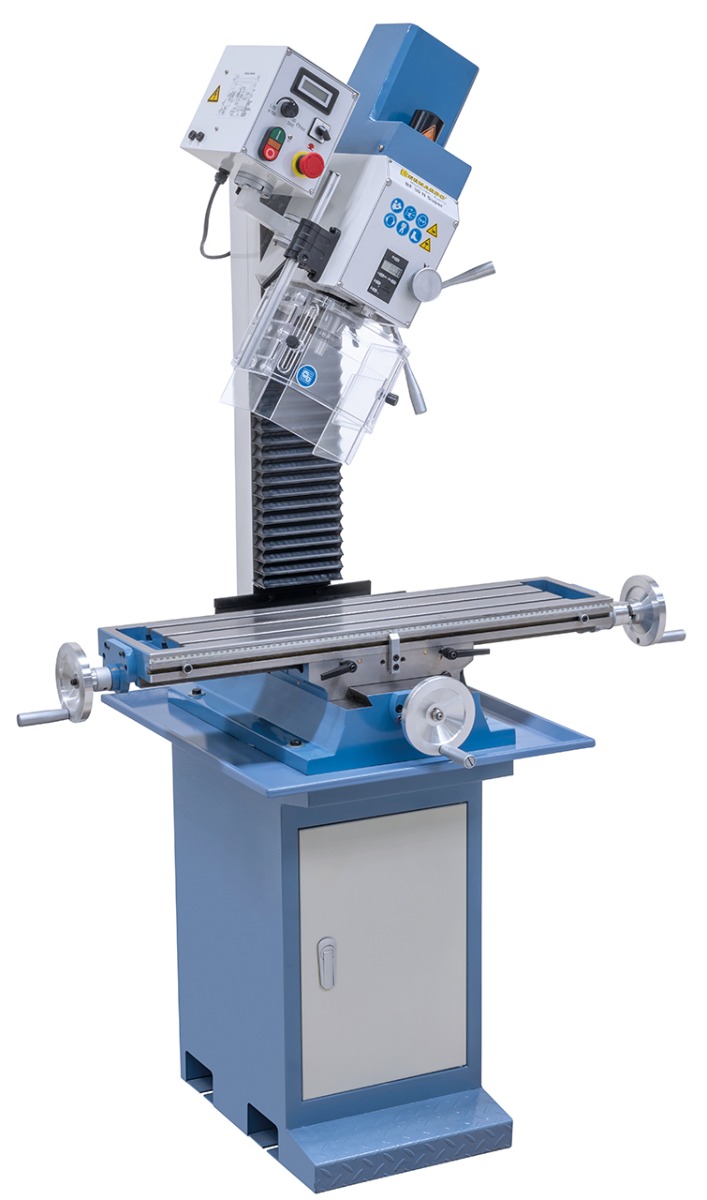

Bernardo Bohr- und Fräsmaschine BF 30 N Super
2.796,50 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Bohr- und Fräsmaschine BF 30 N Super"
Die Weiterentwicklung der bewährten KF 25 Vario bietet serienmäßig eine vergrößerte Spindelaufnahme, einen größeren Frästisch sowie 2 Digitalanzeigen für Drehzahl und Pinolenhub. Weitere interessante Merkmale dieser kompakten Bohr- und Fräsmaschine sind die elektronisch stufenlos regelbare Drehzahl sowie der schwenkbare Fräskopf von -90° bis +90°.
Bernardo Technische Daten
|
Bohrleistung in Stahl |
30 mm |
|
Stirnfräser max. |
75 mm |
|
Schaftfräser max. |
25 mm |
|
Ausladung |
180 mm |
|
Abstand Spindel / Tisch |
115 - 465 mm |
|
Pinolenhub |
70 mm |
|
Spindeldrehzahl, stufenlos |
50 - 1100 / 150 - 3000 U/min |
|
Spindelaufnahme |
MK 3 |
|
Tischgröße |
840 x 210 mm |
|
Verfahrweg (x / y) |
585 / 225 mm |
|
Fräskopf schwenkbar |
-90° bis +90° |
|
Höhenverstellung Fräskopf |
350 mm |
|
T-Nutengröße |
14 mm |
|
Motor-Abgabeleistung S1 100% |
1,1 kW / 230 V |
|
Motor-Aufnahmeleistung S6 40% |
1,6 kW / 230 V |
|
Maschinenabmessung (B x T x H)* |
1350 x 710 x 1200 mm |
|
Gewicht ca. |
208 kg |
* ohne Untergestell
Bernardo Funktionen

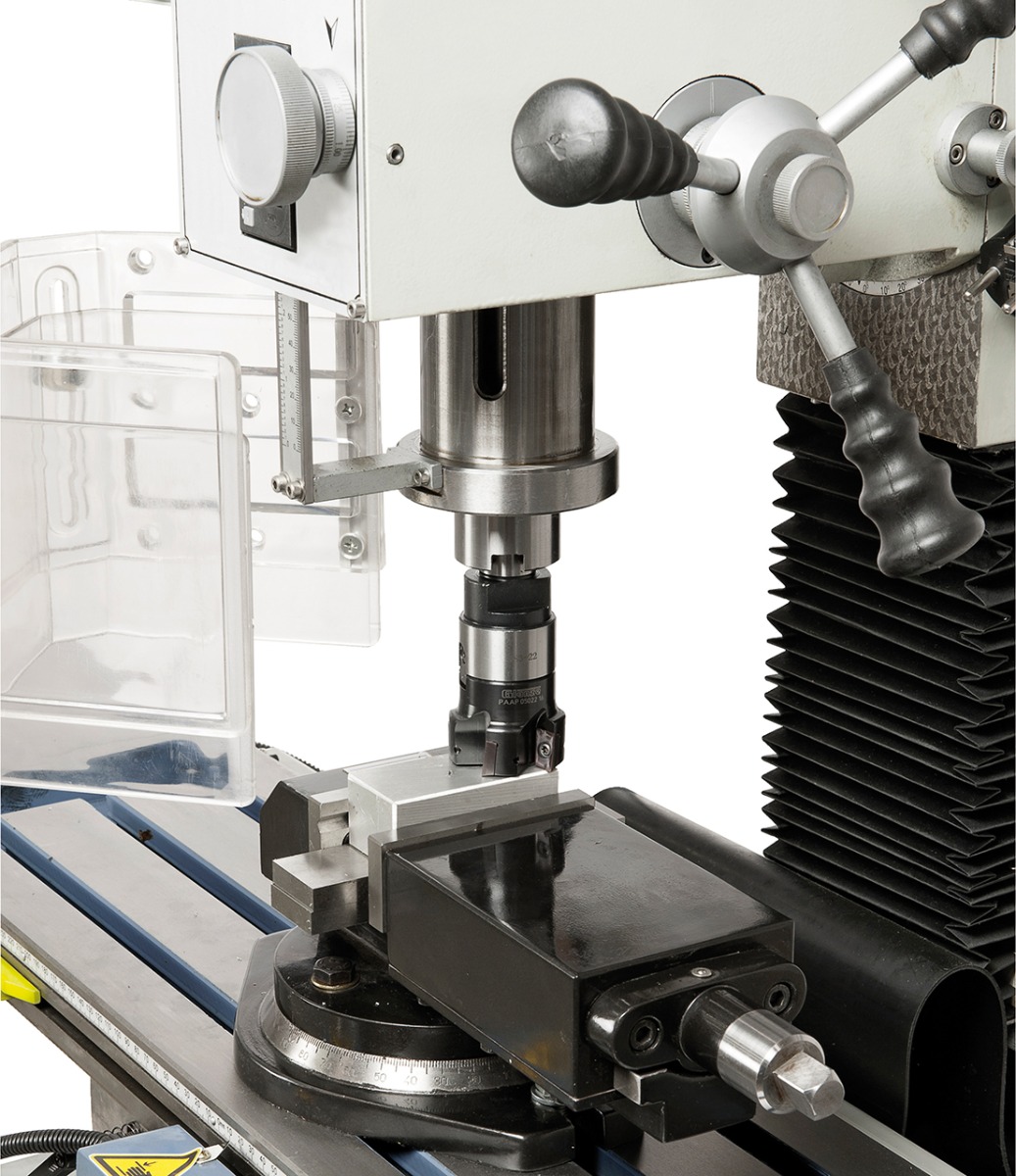

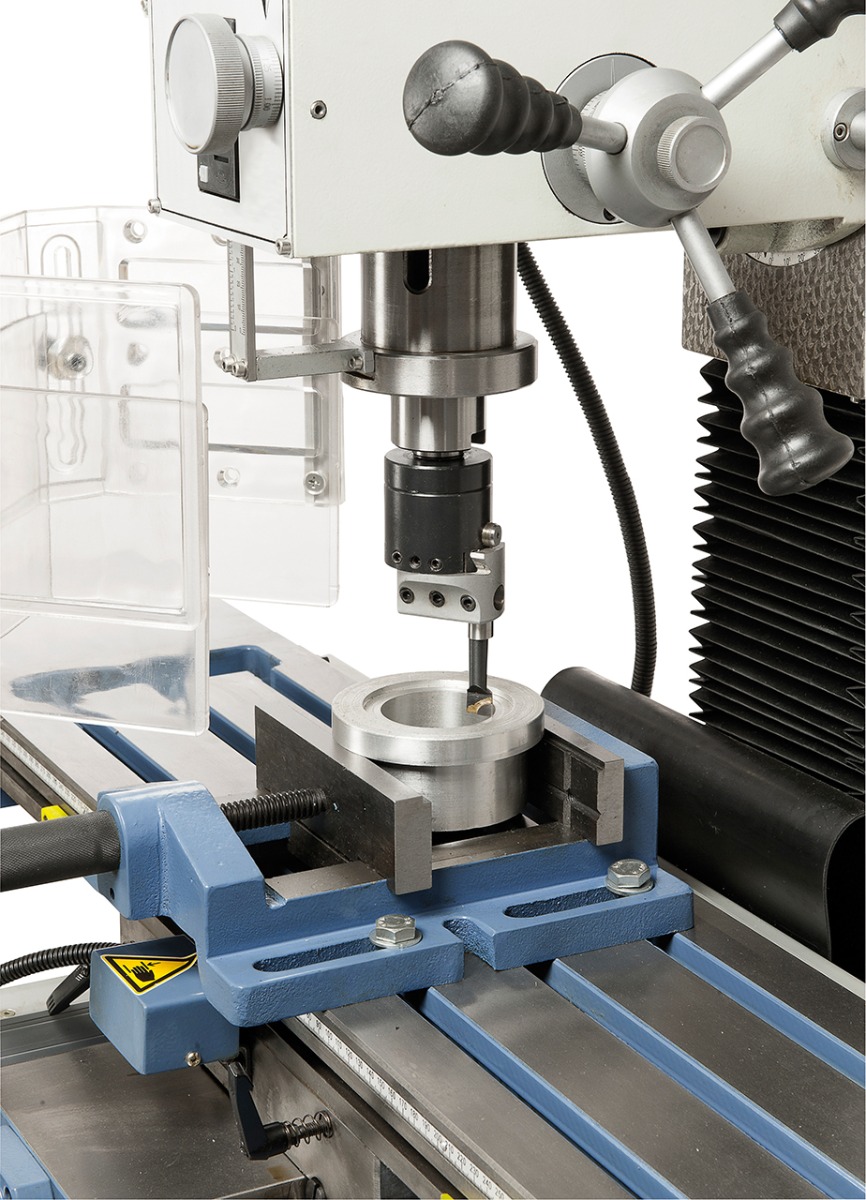

- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln, ...

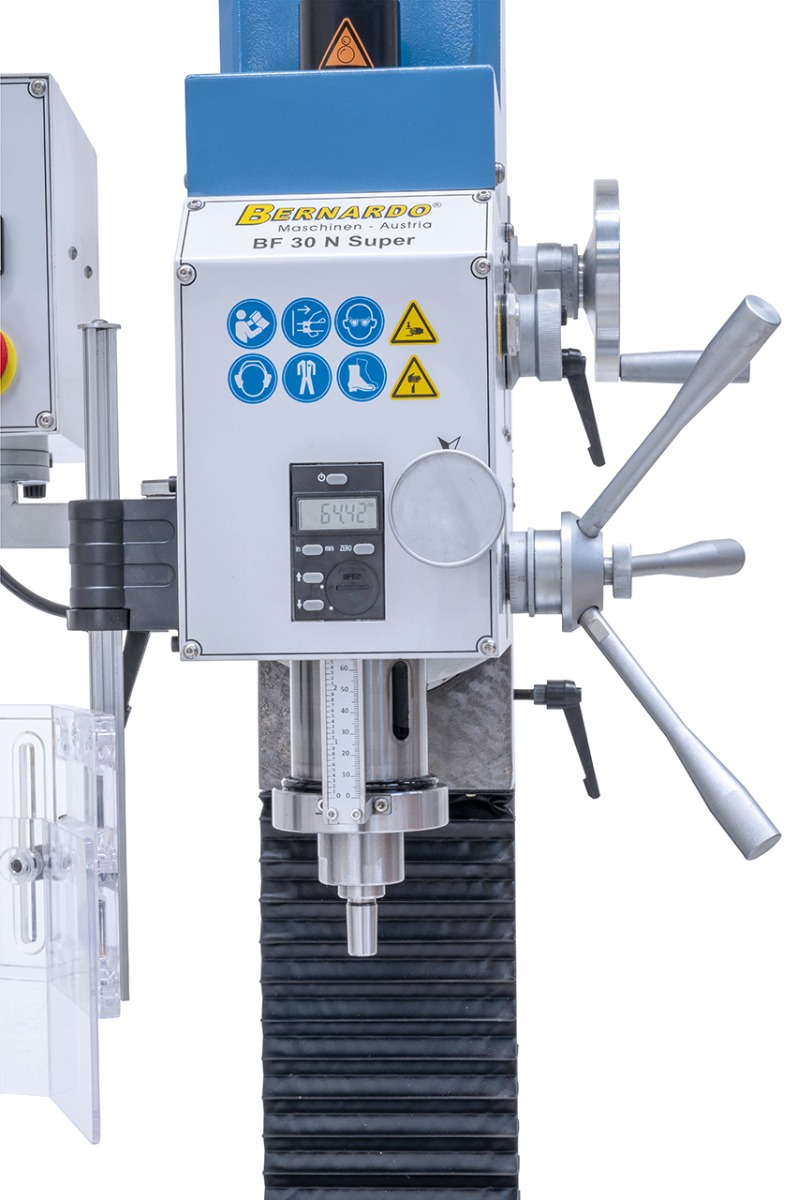

- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- 2-Stufengetriebe für optimale Kraftübertragung
- Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (≤0,015 mm) der Pinole durch Präzisionslager

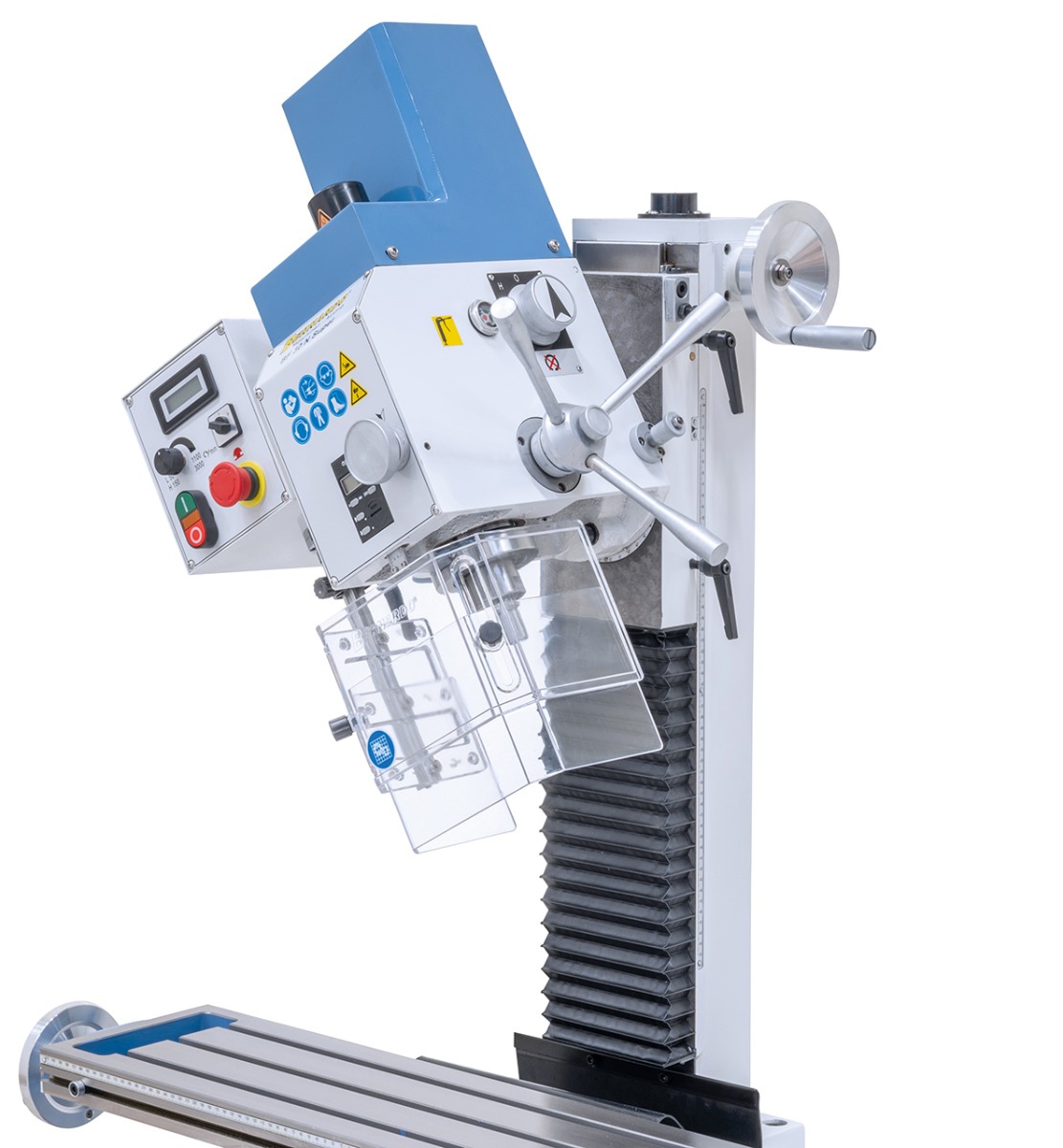

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

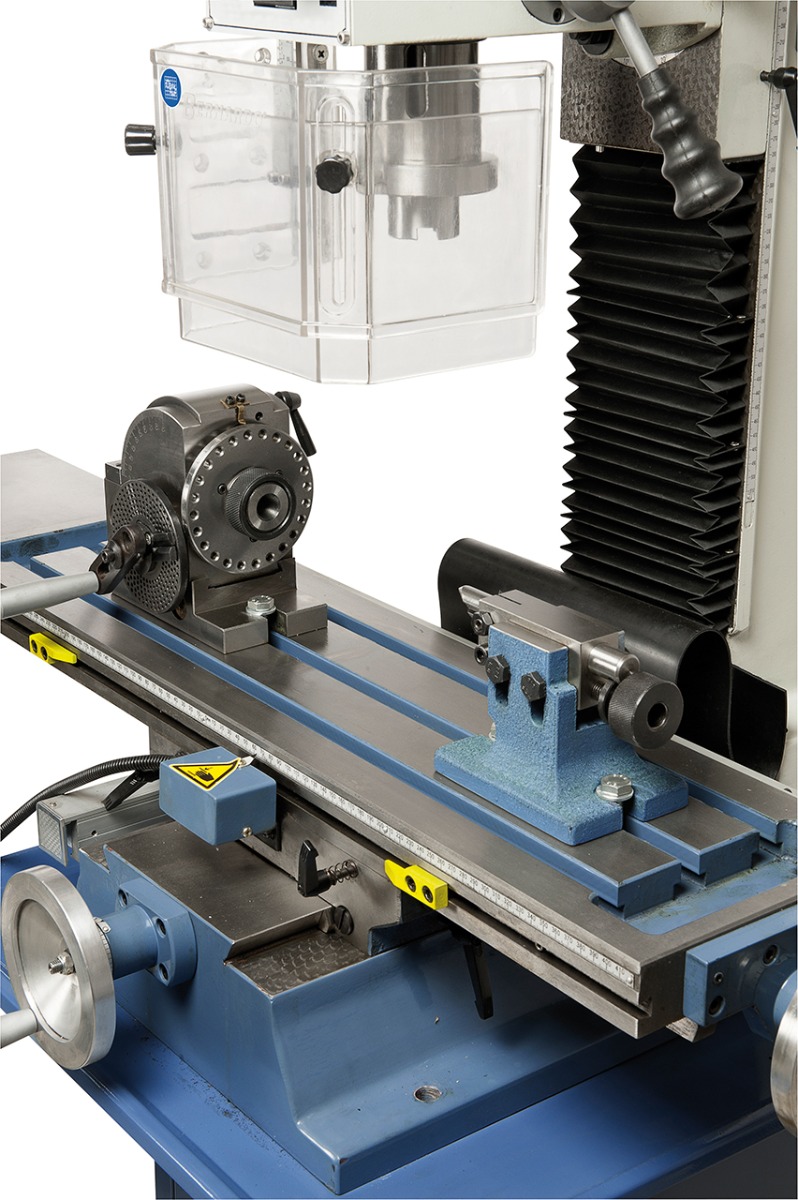

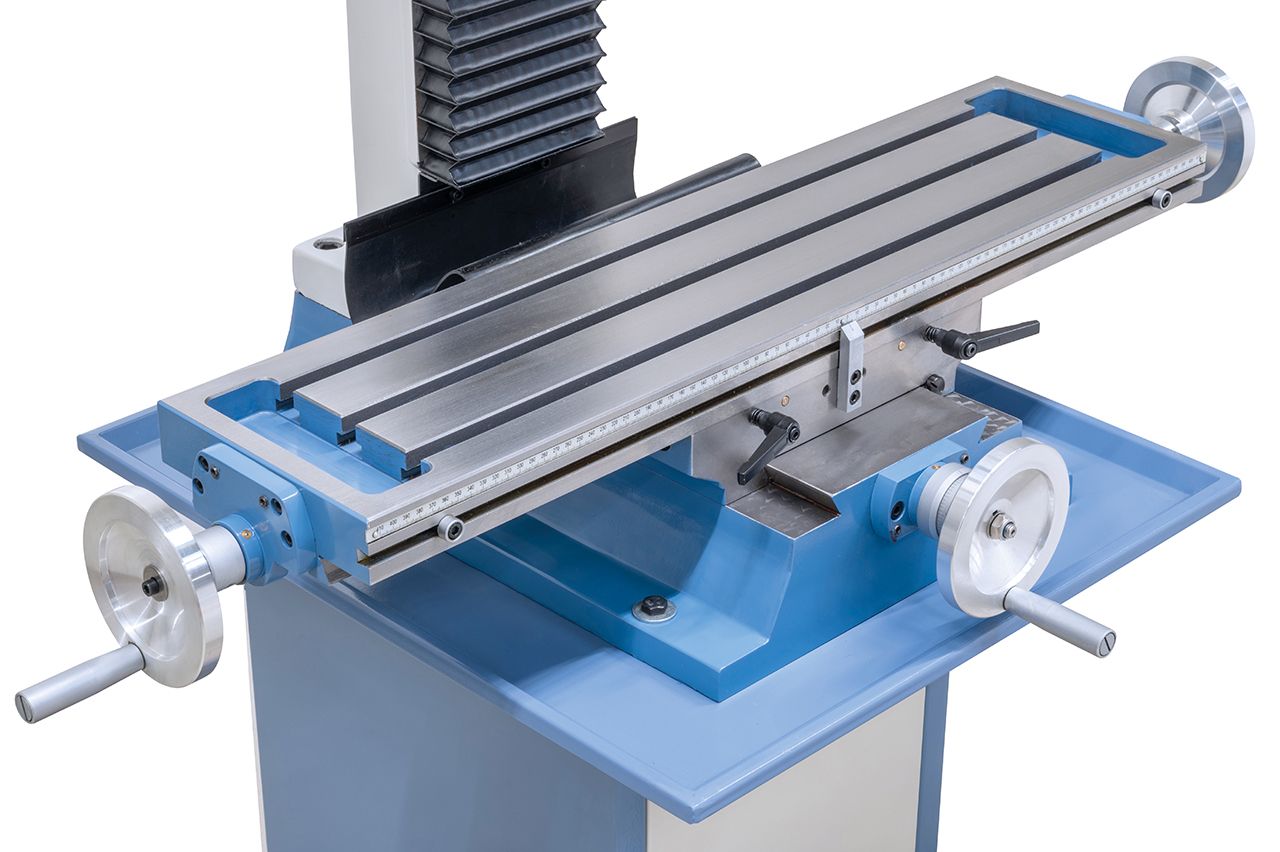

- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Bernardo Lieferumgang
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
