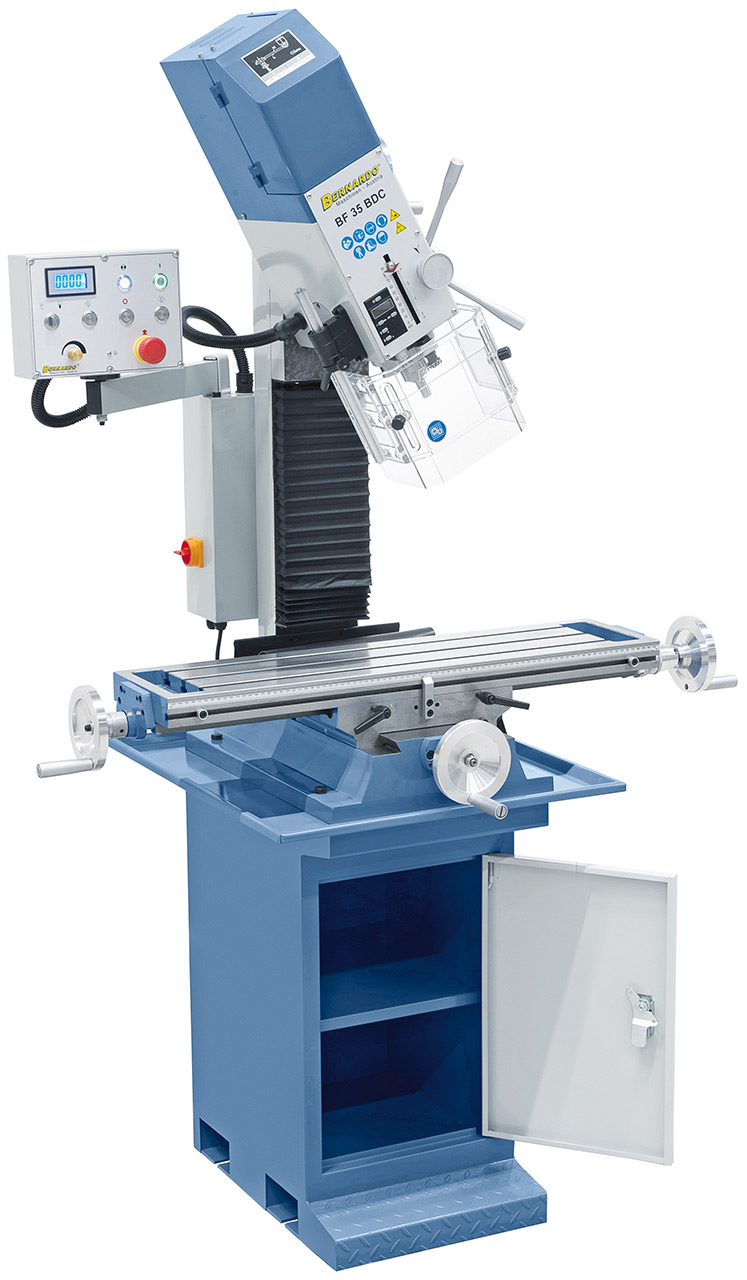

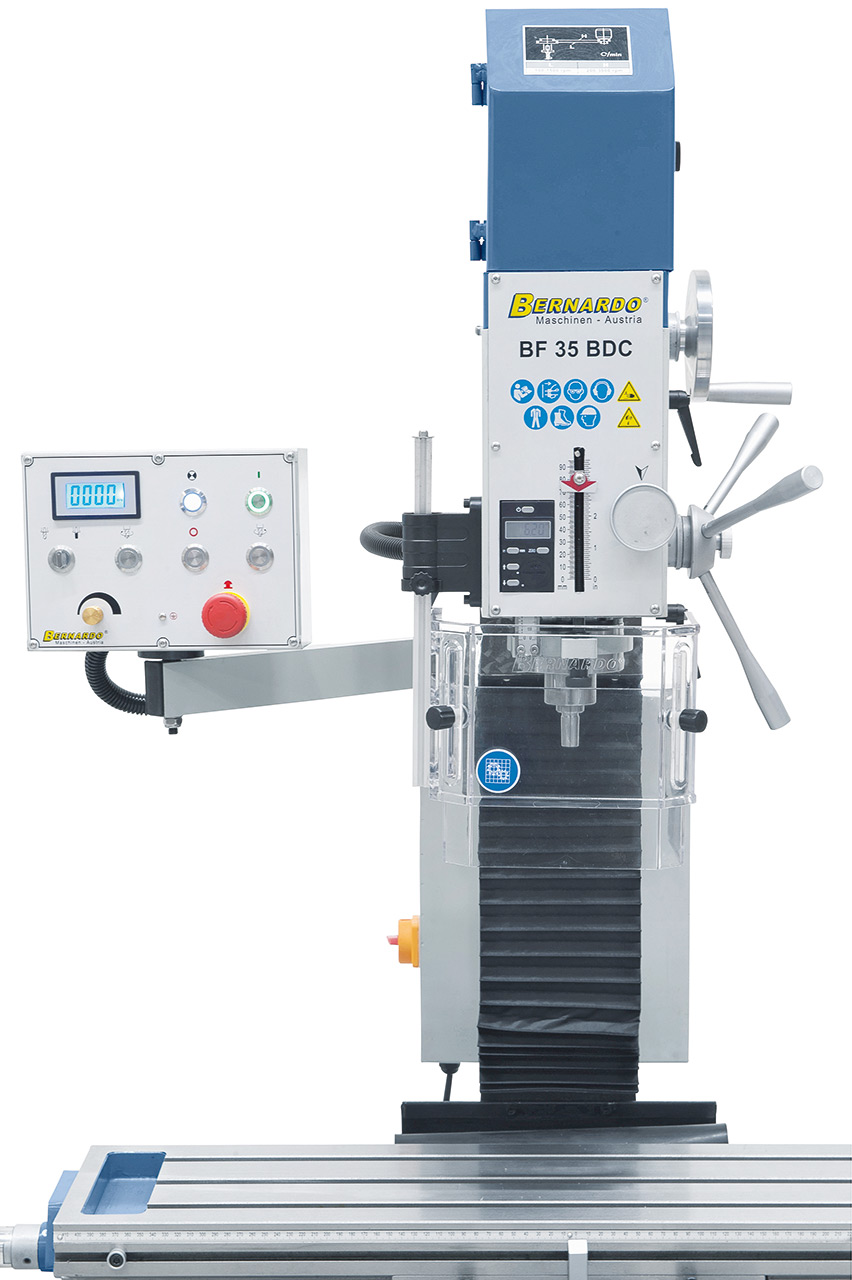

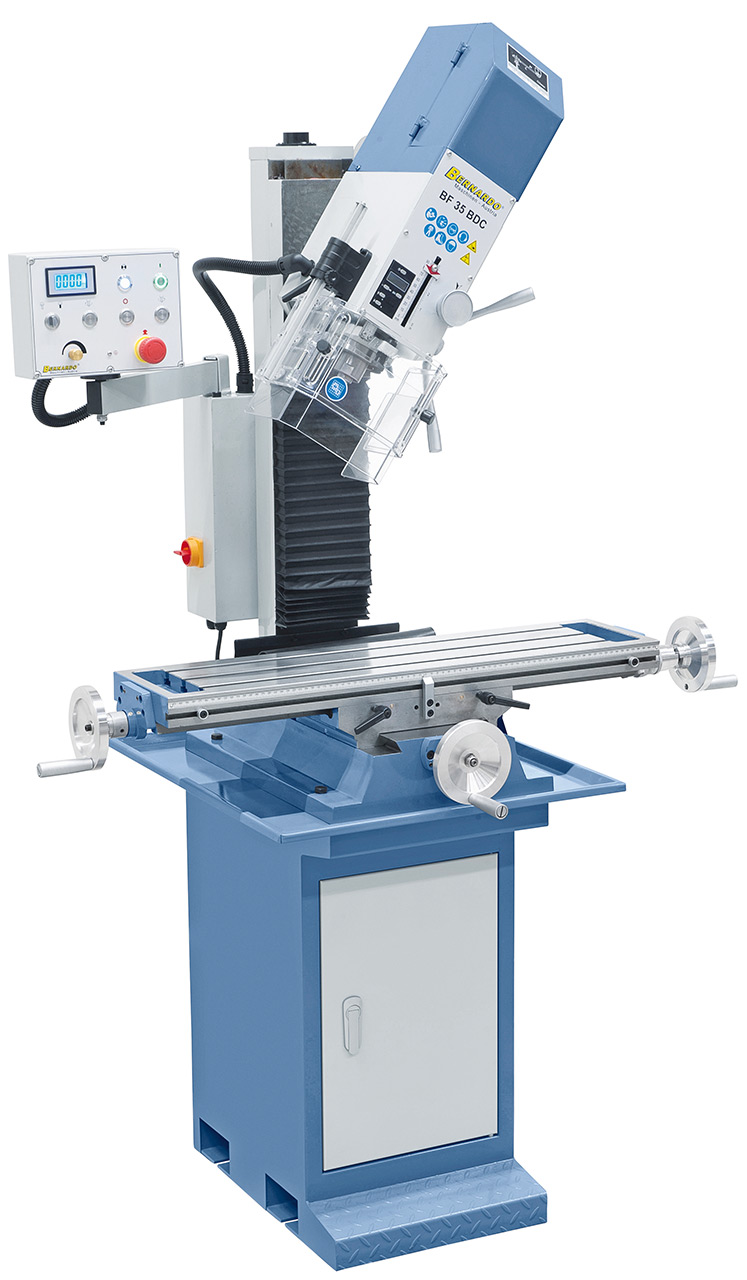

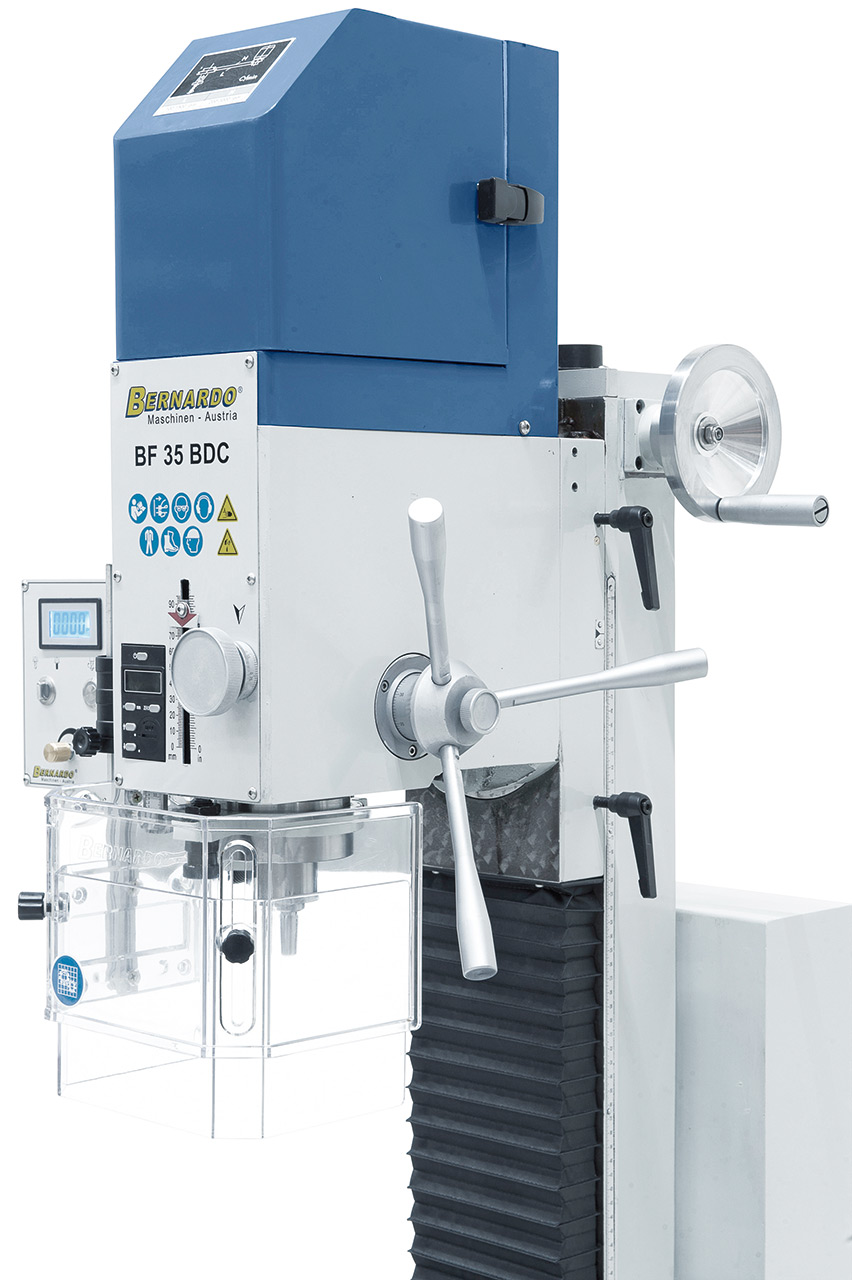

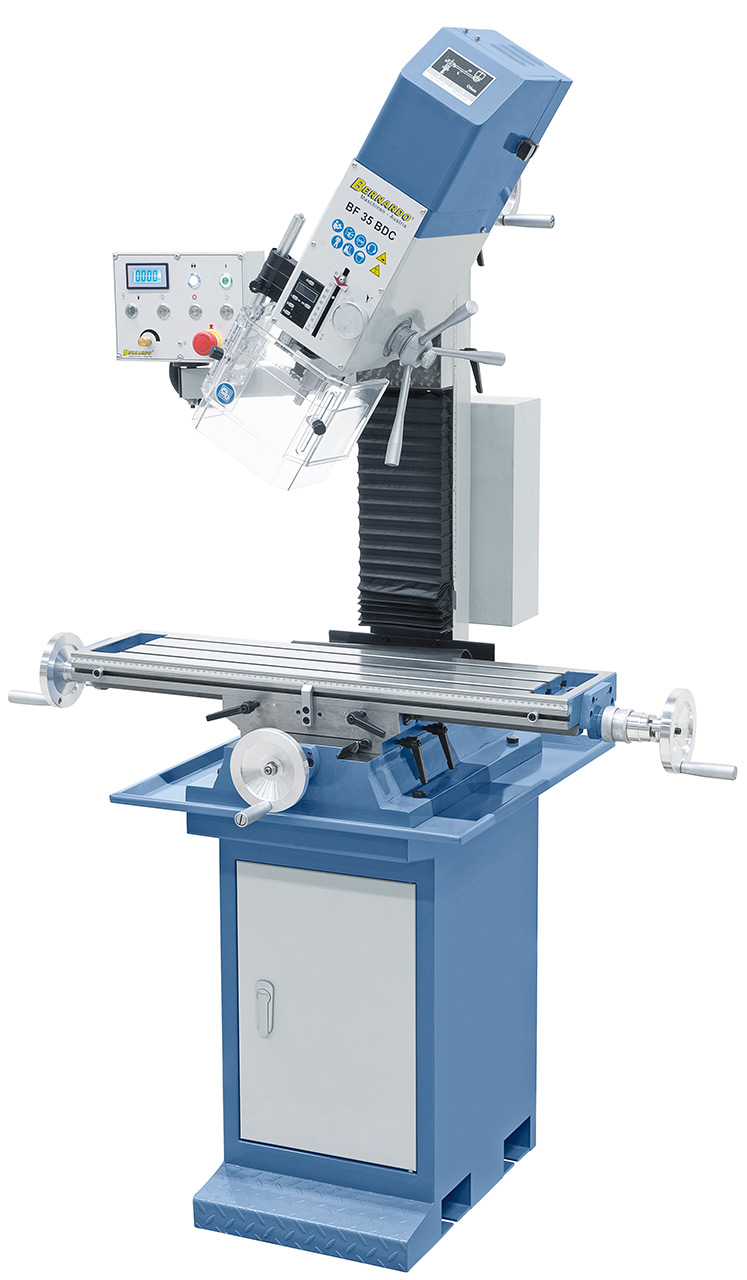

Bernardo Bohr- und Fräsmaschine BF 35 BDC
3.456,47 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Bohr- und Fräsmaschine BF 35 BDC"
Die Bohr- und Fräsmaschine BF 35 BDC ist aufgrund der hohen Drehzahl bis 3000 U/min, dem leistungsstarkem Antriebsmotor (1,5 KW) und der Spindelaufnahme MK 3 das ideale Modell für den anspruchsvollen Anwender. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 3-Achs-Digitalanzeige und einem stufenlos regelbarem Frästischvorschub lieferbar.
Bernardo Technische Daten
|
Bohrleistung in Stahl |
35 mm |
|
Stirnfräser max. |
75 mm |
|
Schaftfräser max. |
25 mm |
|
Gewindeschneiden max. |
M 20 |
|
Ausladung |
190 mm |
|
Abstand Spindel/Tisch min./max. |
90 – 440 mm |
|
Pinolenhub |
90 mm |
|
Spindeldrehzahl, stufenlos |
100 – 1500 / 200 – 3000 U/min |
|
Spindelaufnahme |
MK 3 |
|
Tischgröße |
840 x 210 mm |
|
Verfahrweg (x / y) |
535 / 225 mm |
|
Fräskopf schwenkbar |
-90° bis +90° |
|
Höhenverstellung Fräskopf |
350 mm |
|
T-Nutengröße |
14 mm |
|
Motor-Abgabeleistung S1 100% |
1,5 KW / 230 V |
|
Motor-Aufnahmeleistung S6 40% |
2,2 kW / 230 V |
|
Maschinenabmessung (B x T x H)* |
1180 x 710 x 1220 mm |
|
Gewicht ca. |
210 kg |
* ohne Untergestell
Bernardo Funktionen
- Modell auch mit stufenlosem Frästischvorschub und 3-Achs-Digitalanzeige lieferbar (Art. Nr. 02-1117)
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln, ...

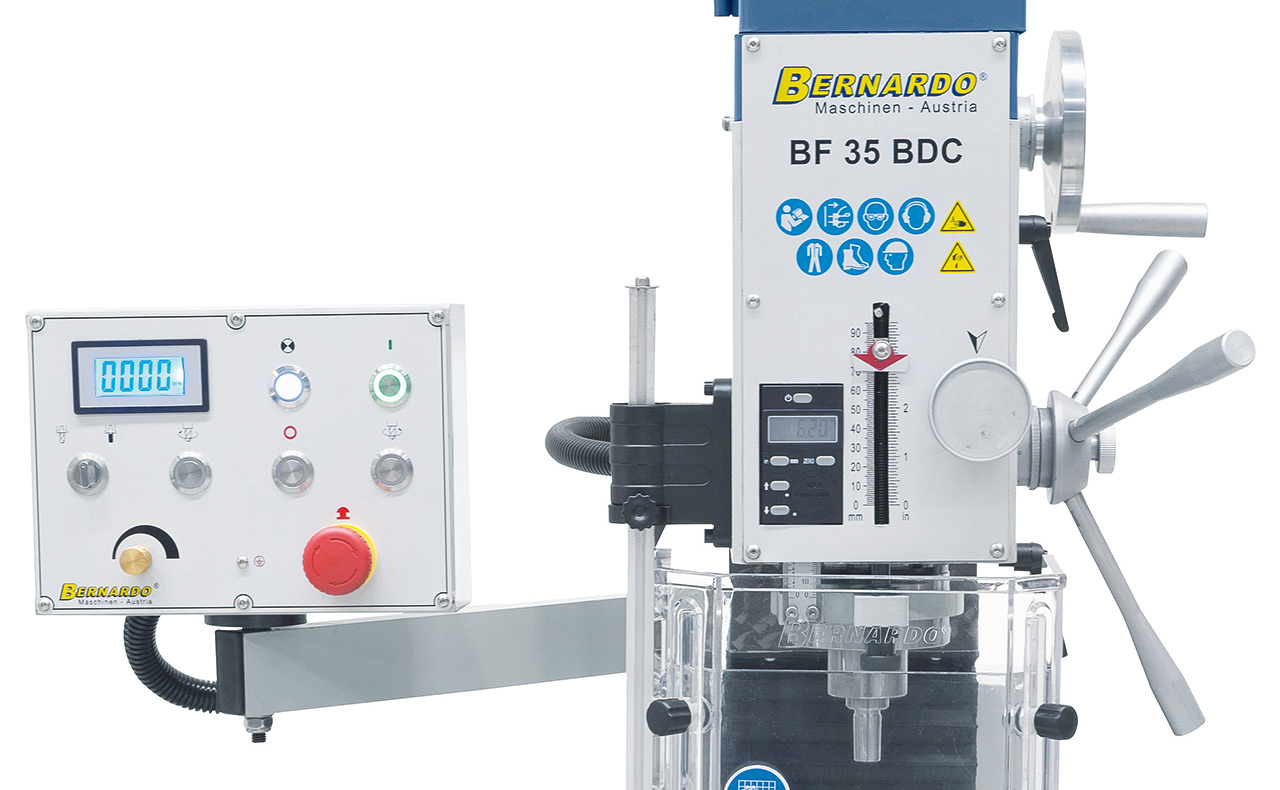

- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden

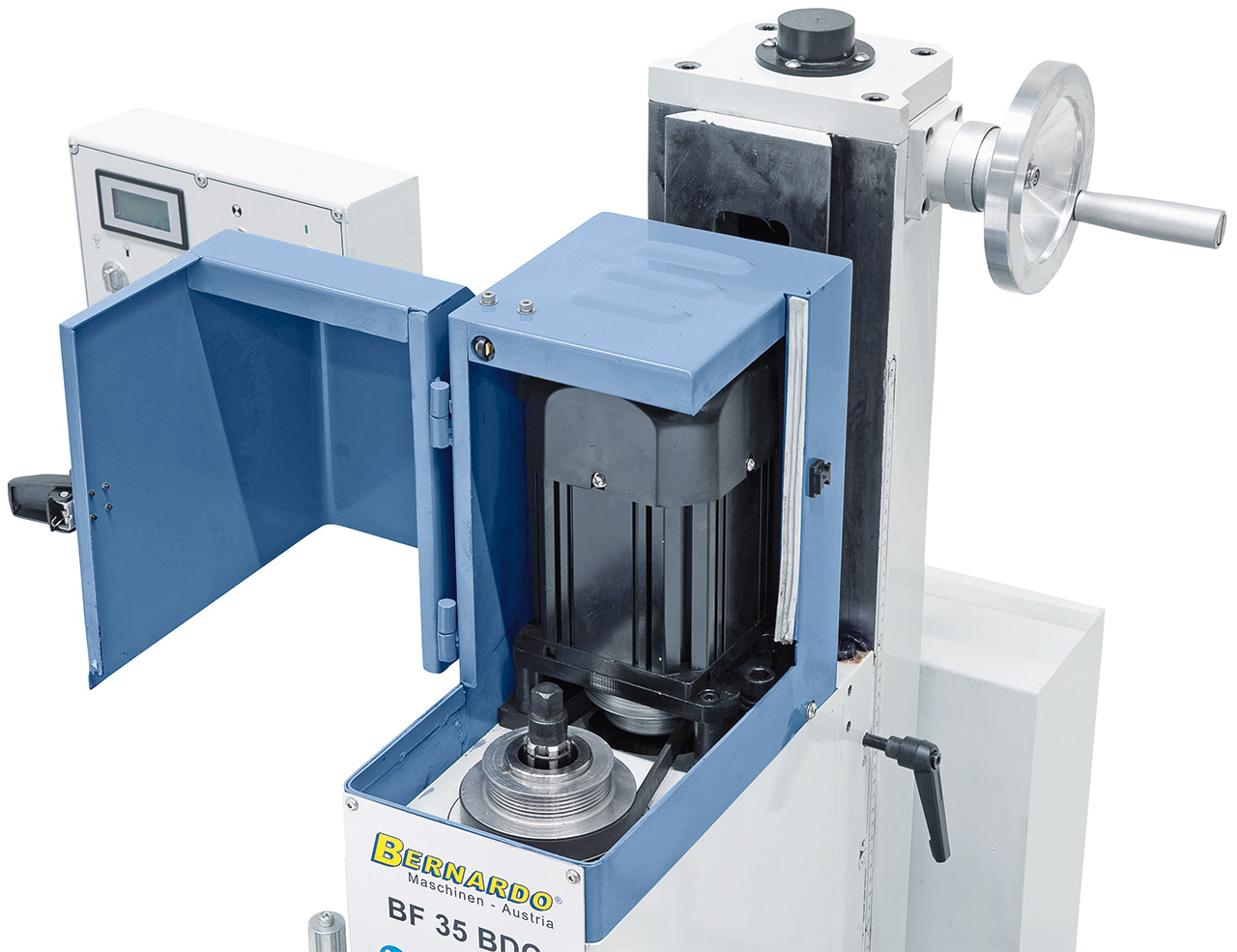

- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (≤0,015 mm) der Pinole durch Präzisionslager

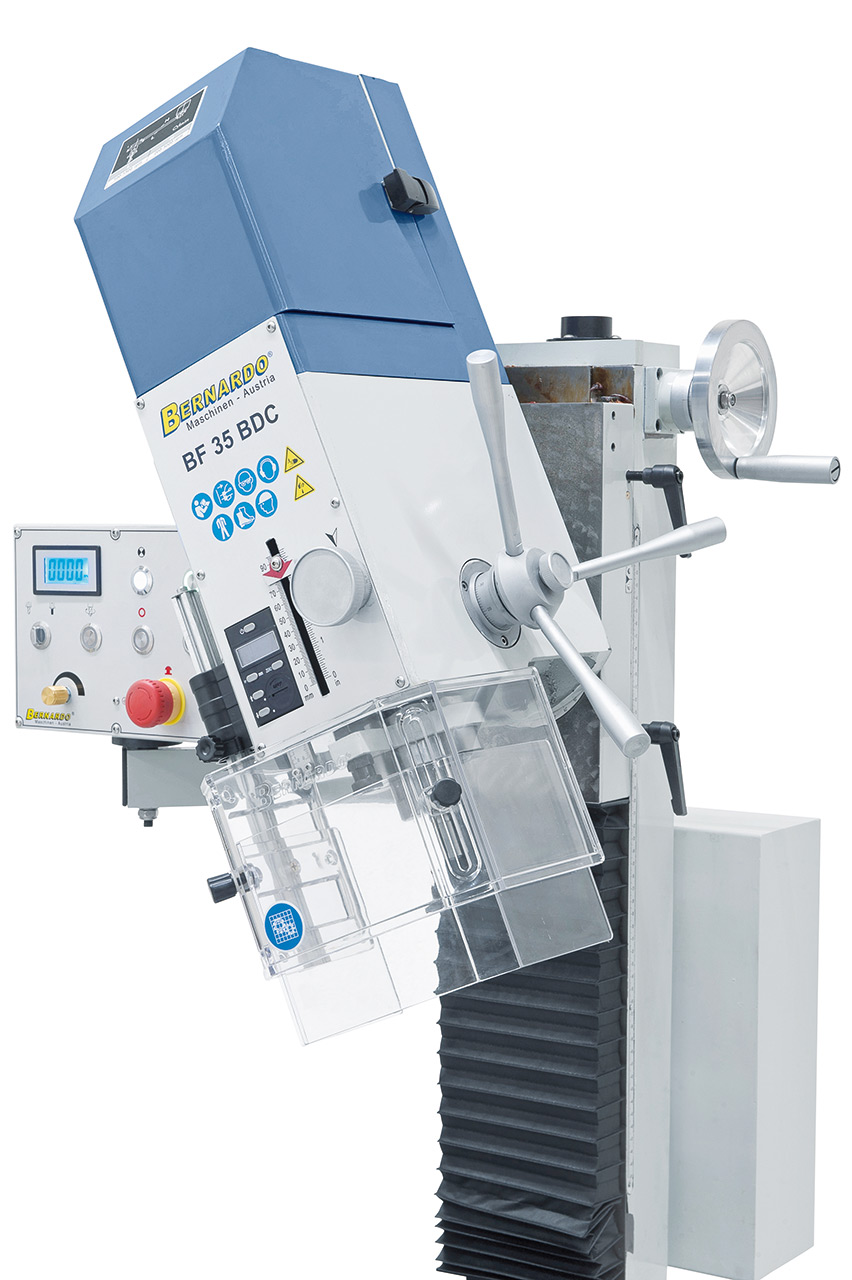

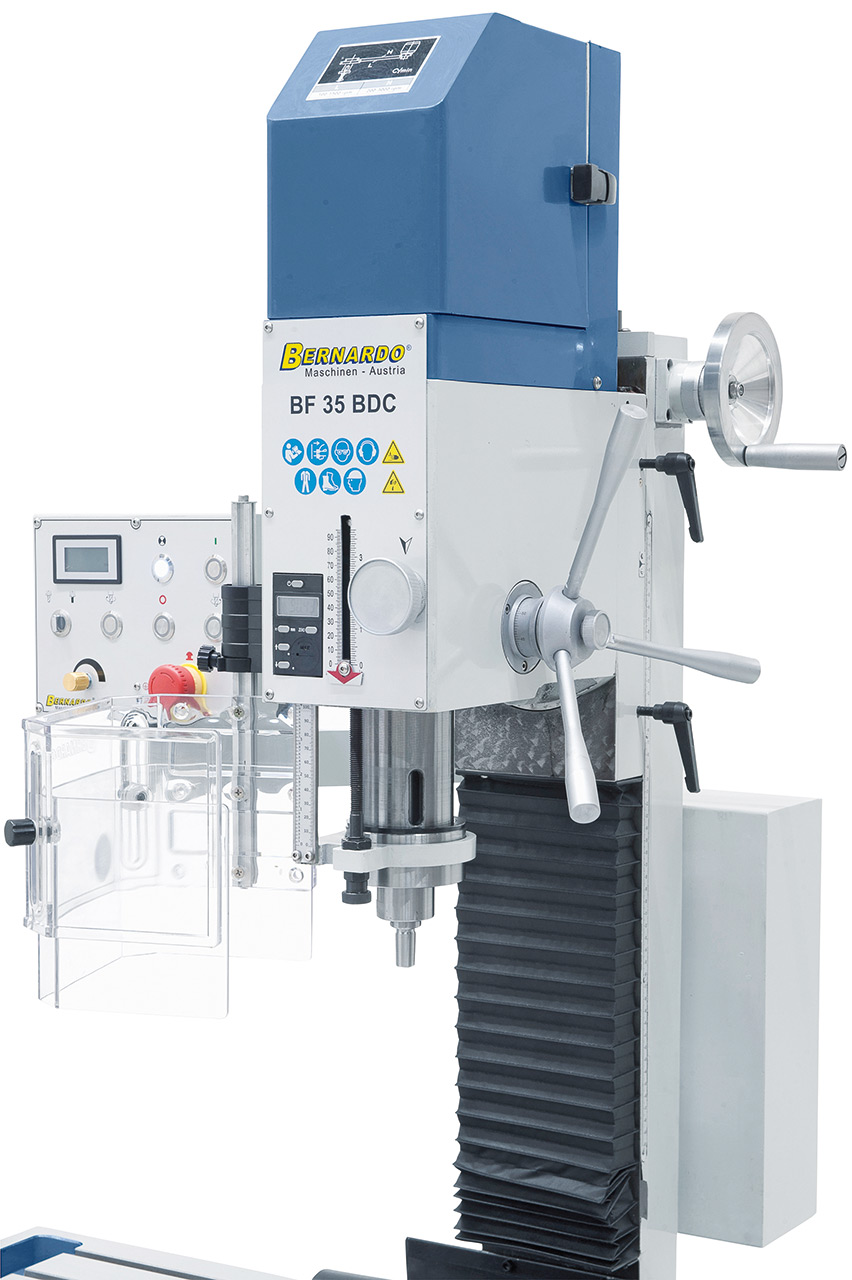

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

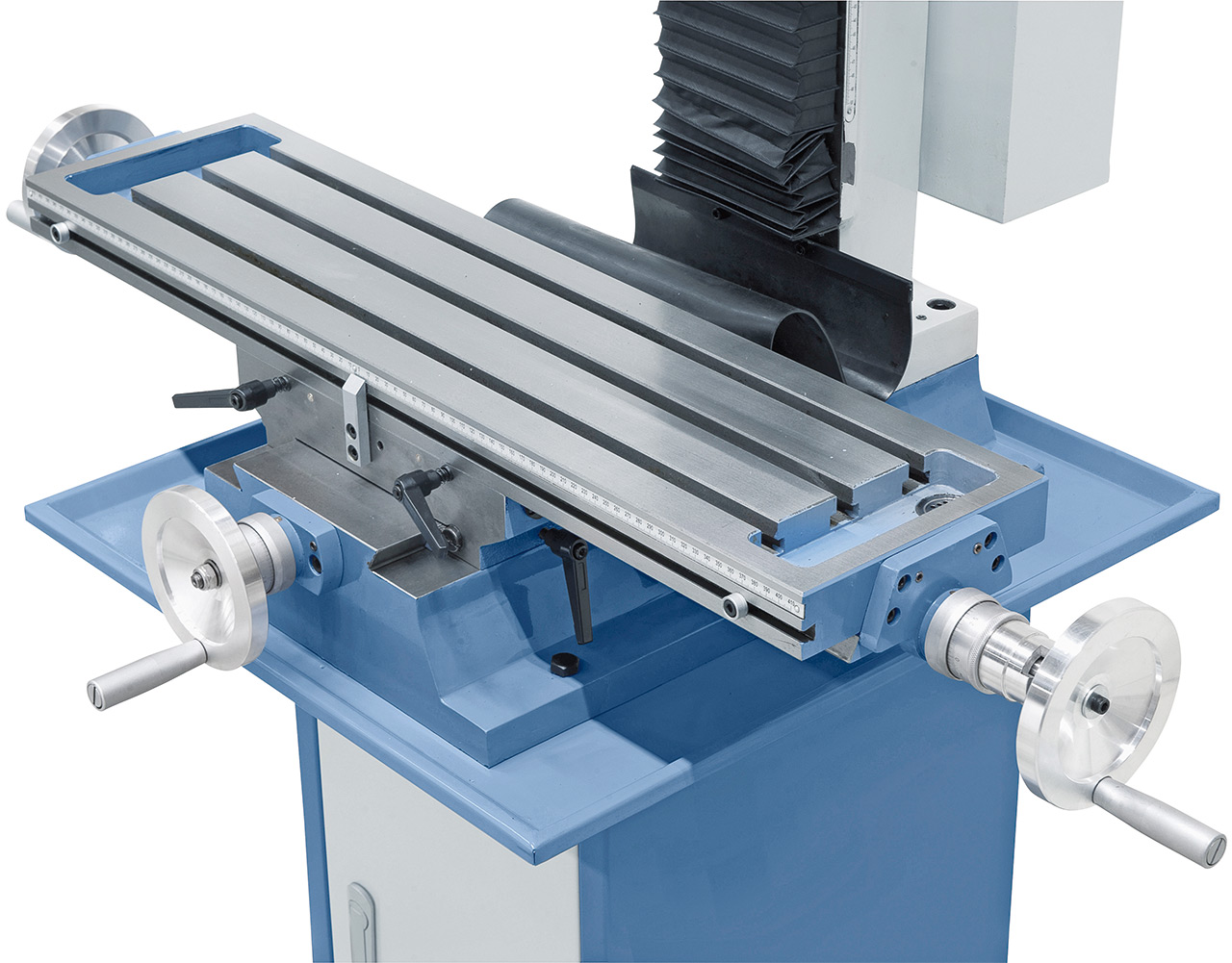

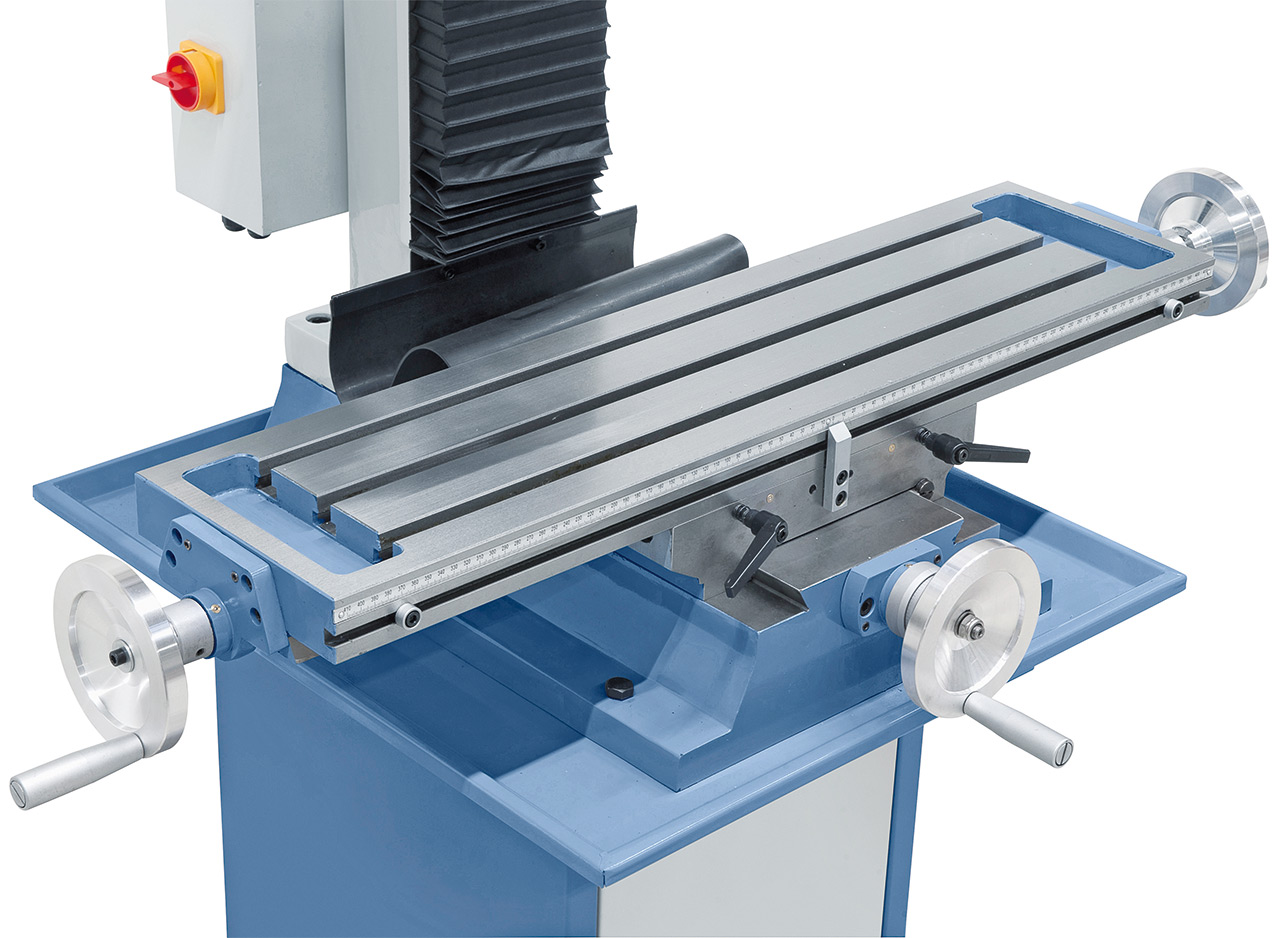

- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
Bernardo Lieferumgang
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- Bedienwerkzeug
