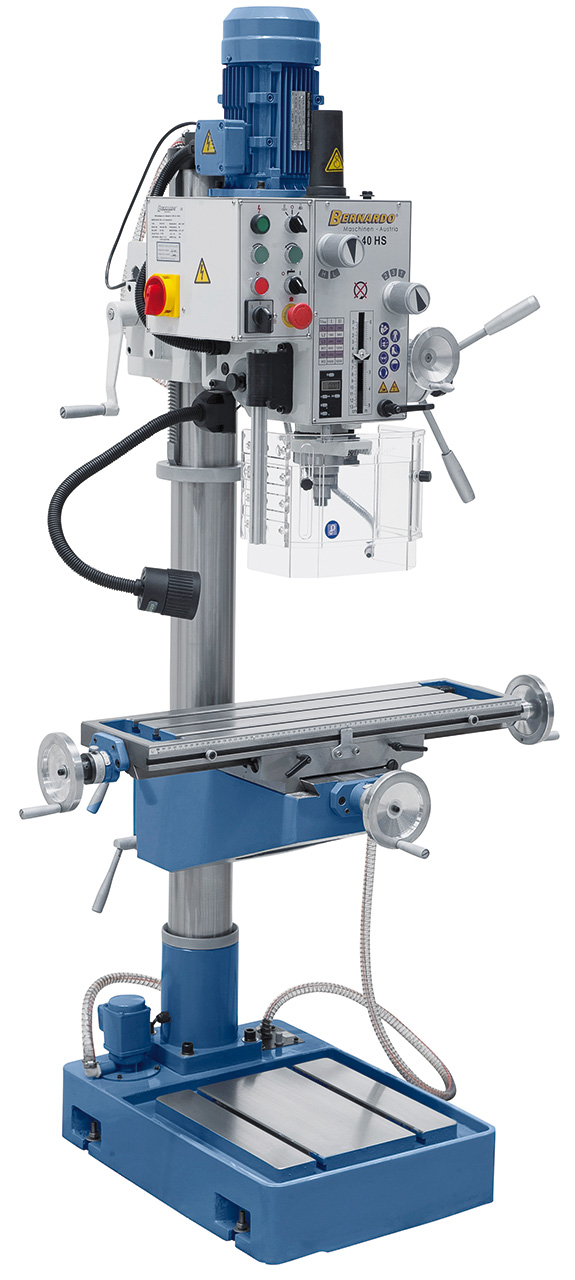

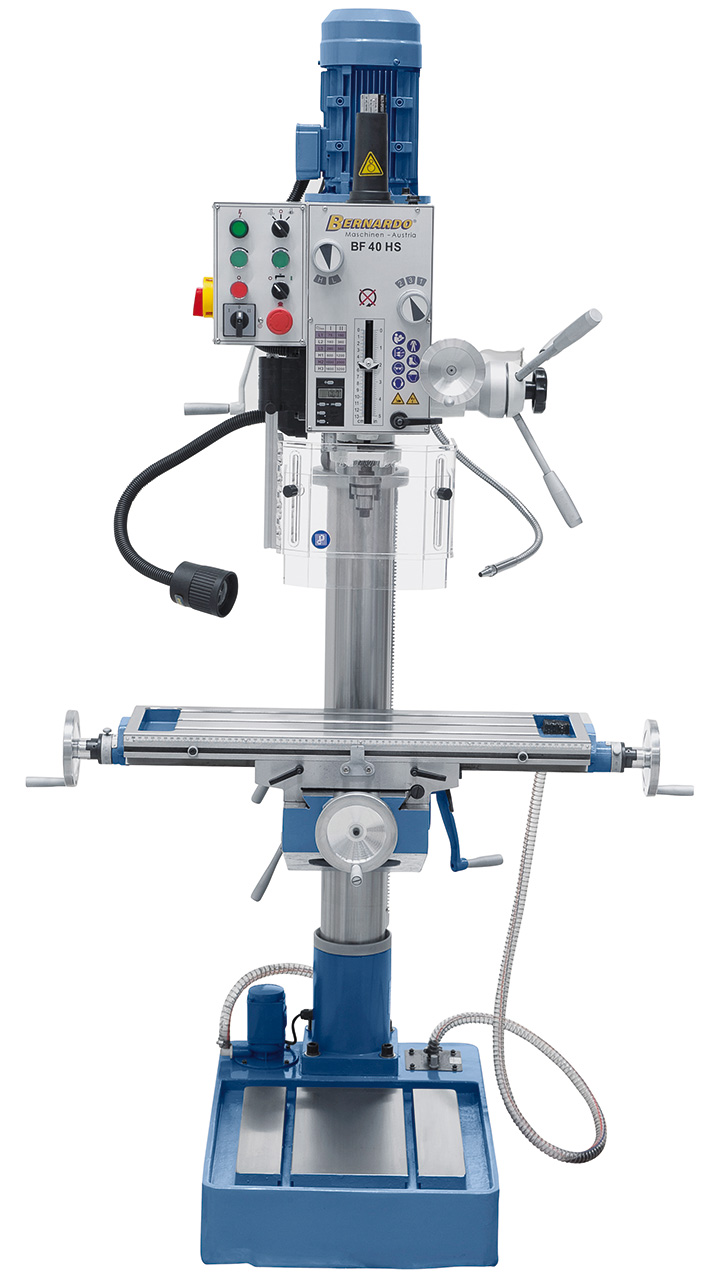

Bernardo Bohr- und Fräsmaschine BF 40 HS
2.950,00 €
% Regulärer Preis: 3.724,70 € (20.8% gespart)
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Bohr- und Fräsmaschine BF 40 HS"
Die präzise Bohr- und Fräsmaschine der BF 40 HS ist für Bohr-, Fräs- und Senkarbeiten bestens geeignet. Durch den dreh- und schwenkbaren Getriebekopf ist diese Maschine vielseitig einsetzbar in Reparaturbetrieben, mechanischen Werkstätten sowie im Ausbildungsbereich.
Bernardo Technische Daten
|
Bohrleistung in Stahl |
32 mm |
|
Bohrleistung in Guss |
40 mm |
|
Messerkopffräser max. |
80 mm |
|
Ausladung |
280 mm |
|
Spindeldrehzahl |
(12) 75 – 3200 U/min |
|
Spindelaufnahme |
MK 4 |
|
Pinolenhub |
120 mm |
|
Tischgröße |
730 x 210 mm |
|
T-Nutengröße |
14 mm |
|
Abstand Spindel / Tisch max. |
640 mm |
|
Abstand Spindel / Bodenplatte max. |
1185 mm |
|
Verfahrweg (x / y) |
480 / 210 mm |
|
Fräskopf schwenkbar |
-90° bis +90° |
|
Höhenverstellung Fräskopf |
265 mm |
|
Säulendurchmesser |
115 mm |
|
Arbeitsfläche Bodenplatte |
365 x 375 mm |
|
Motor-Abgabeleistung S1 100% |
1,1 / 1,5 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
1,5 / 2,2 kW (400 V) |
|
Maschinenabmessung (B x T X H) |
1070 x 800 x 2060 mm |
|
Gewicht ca. |
360 kg |
Bernardo Funktionen
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden, ...

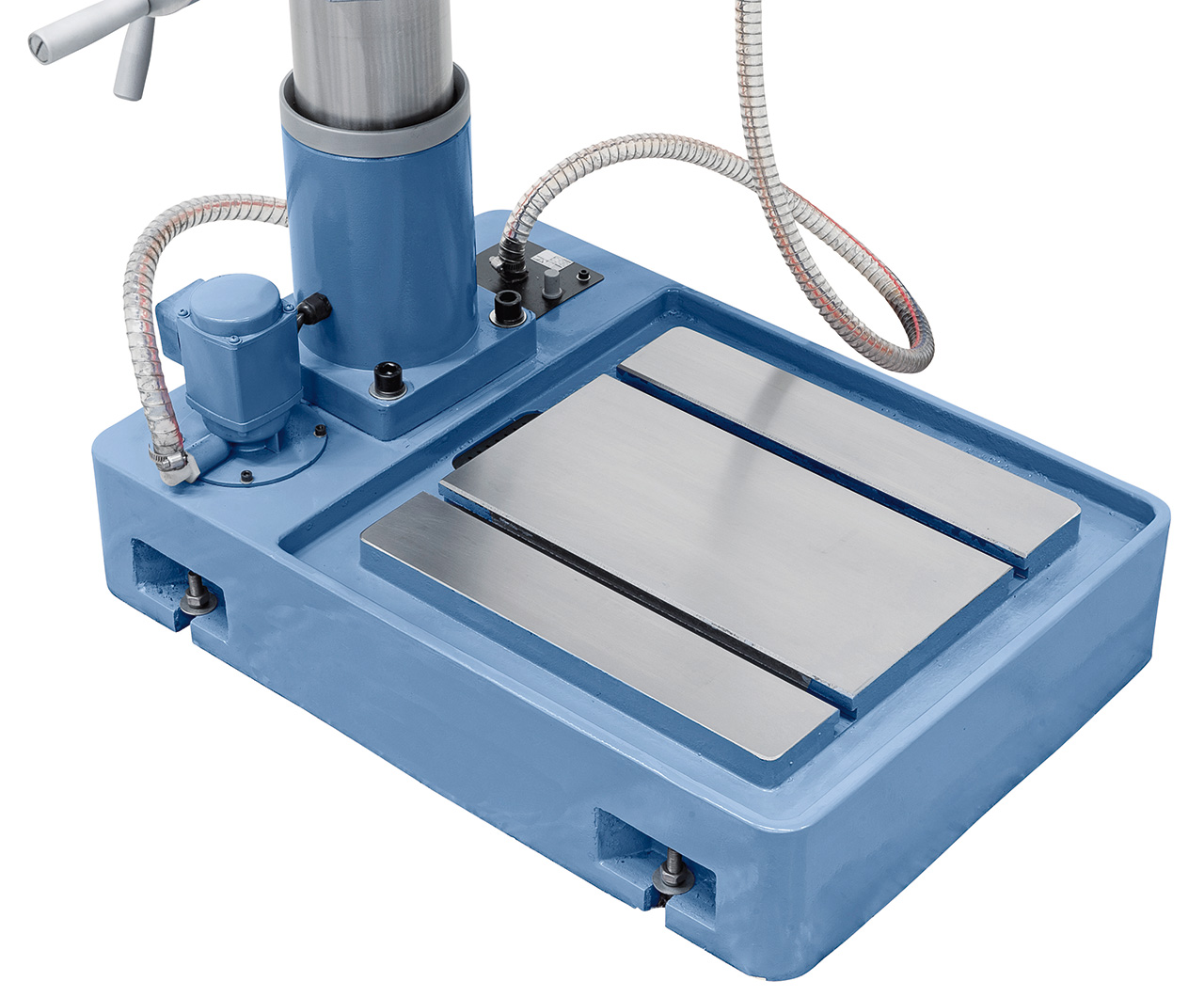

- Bearbeiteter Maschinenfuß zum Aufspannen von besonders hohen Werkstücken
- 2-Stufenmotor mit 12 schaltbaren Geschwindigkeiten
- Rechts-Linkslaufeinrichtung zum Gewindeschneiden

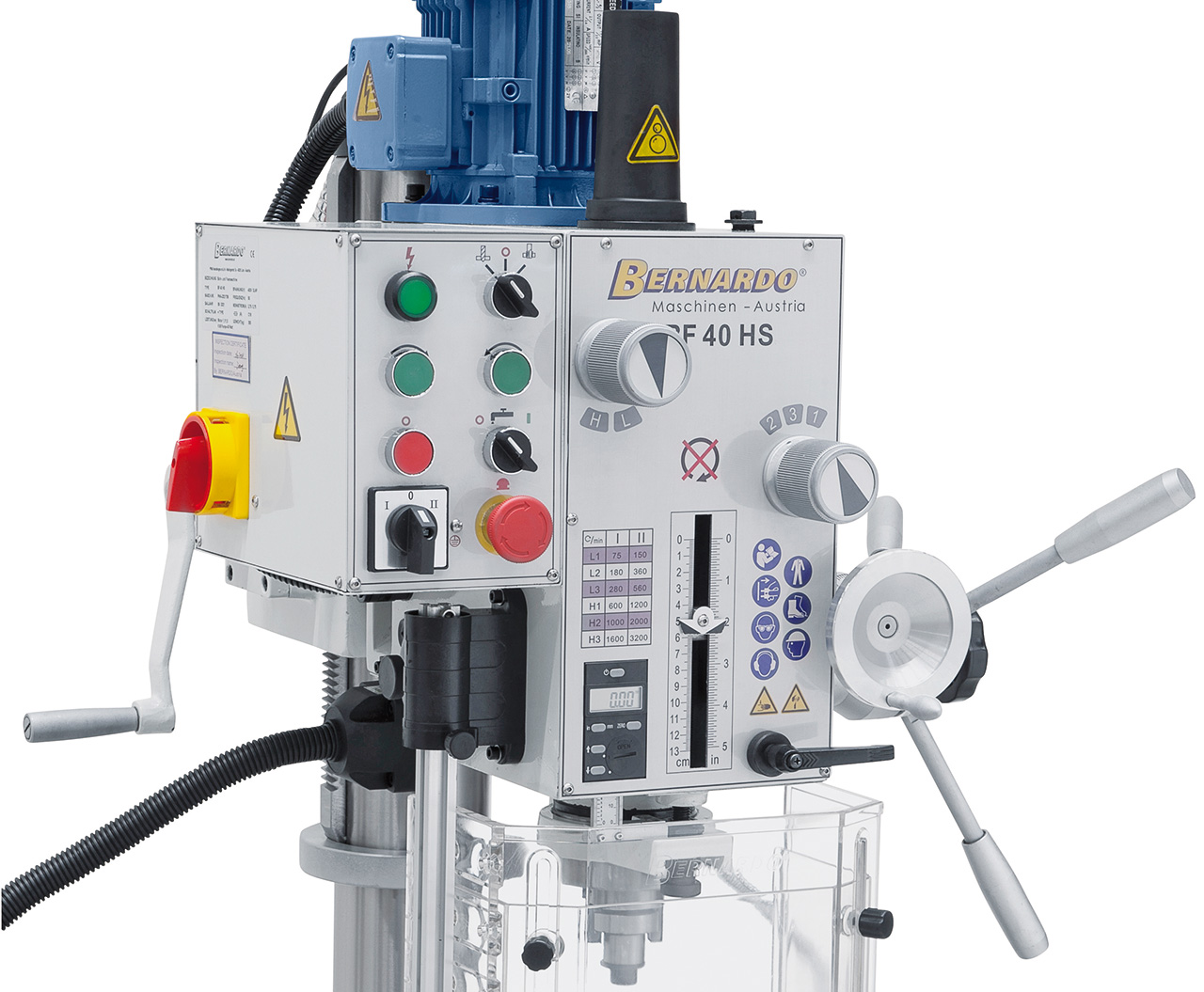

- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

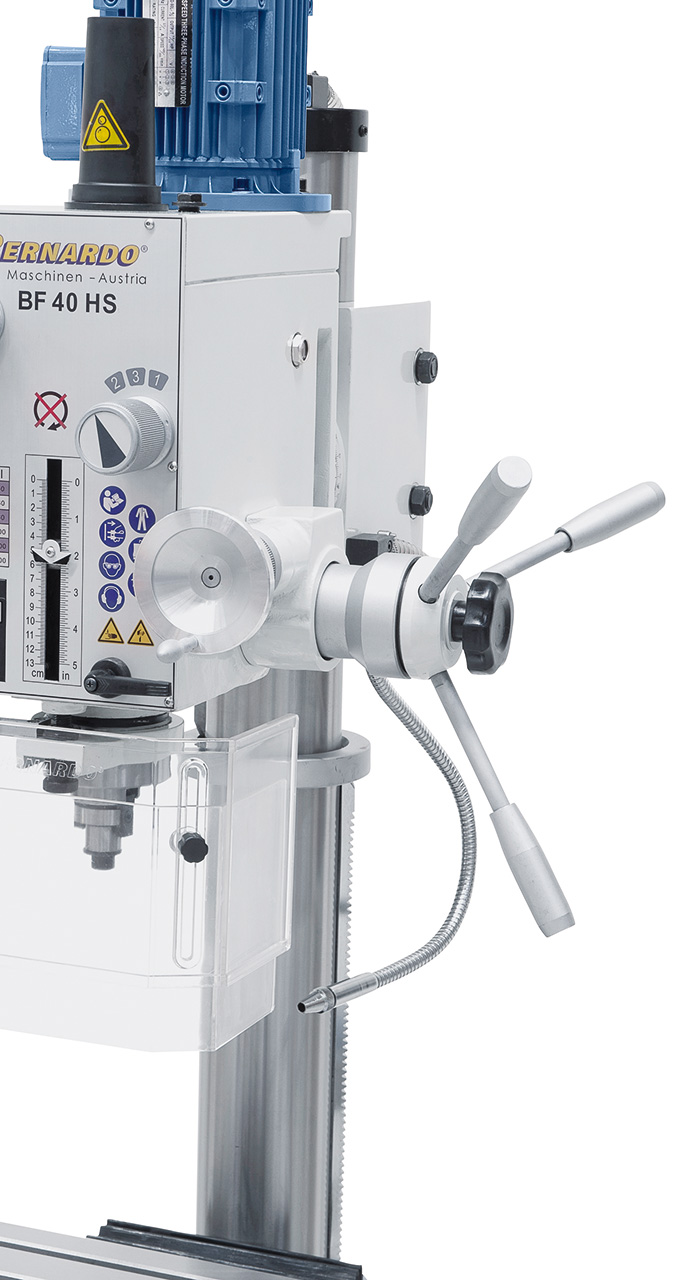

- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Bernardo Lieferumgang
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M16
- Reduzierhülse MK 4/3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Längsmeßskala
- Bedienwerkzeug
