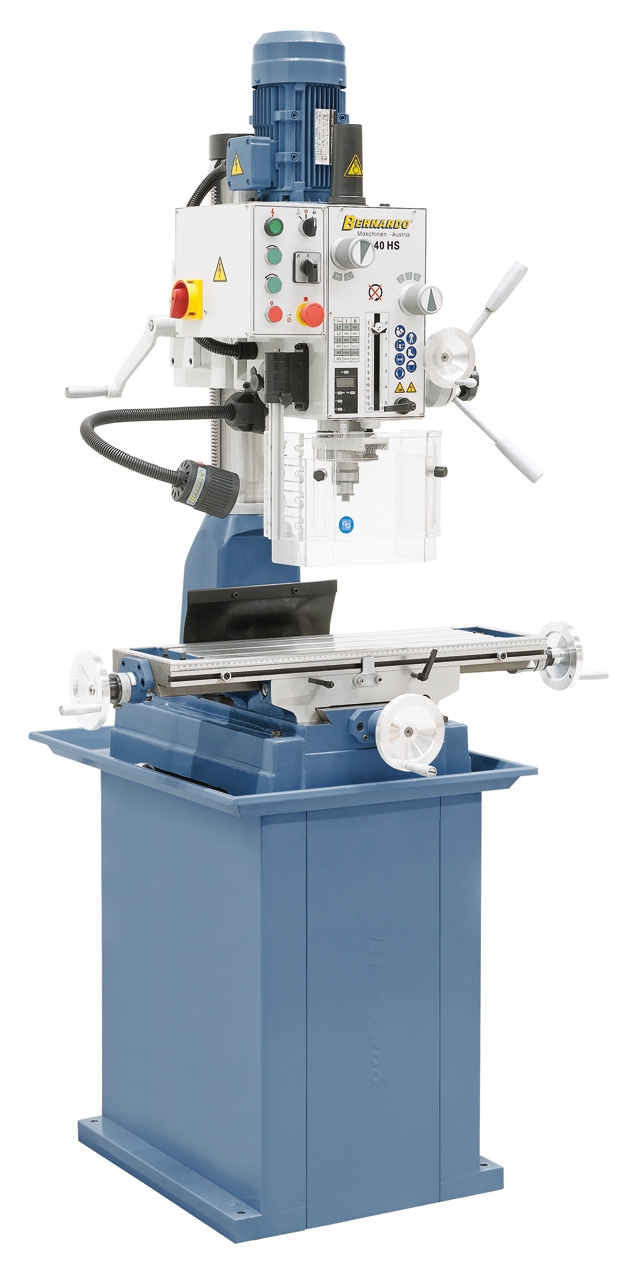

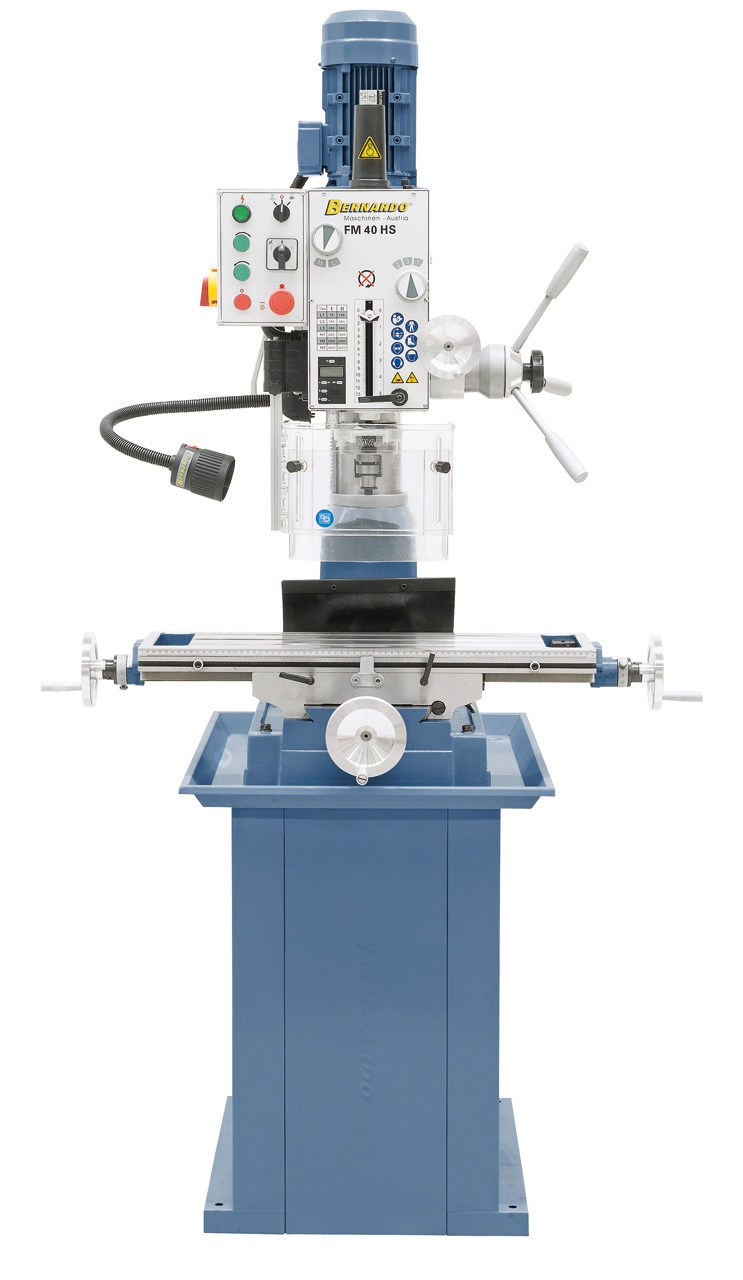

Bernardo Bohr- und Fräsmaschine FM 40 HS
2.751,76 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Bohr- und Fräsmaschine FM 40 HS"
Mit der Bohr- und Fräsmaschine FM 40 HS hat man die Möglichkeit Bohr- und Fräsarbeiten in horizontaler, vertikaler und schräger Ebene durchzuführen. Durch die kompakte Bauweise und dem großen Leistungsbereich ist dieses Modell optimal geeignet für Modellbauer, Handwerker und Reparaturwerkstätten.
Bernardo Technische Daten
|
Bohrleistung in Stahl |
32 mm |
|
Bohrleistung in Guss |
40 mm |
|
Messerkopffräser max. |
80 mm |
|
Ausladung |
255 mm |
|
Spindeldrehzahl |
(12) 75 - 3200 U/min |
|
Spindelaufnahme |
MK 3 |
|
Pinolenhub |
120 mm |
|
Tischgröße / T-Nutengröße |
730 x 210 mm / 14 mm |
|
Verfahrweg (x / y) |
520 mm / 175 mm |
|
Fräskopf schwenkbar |
-90° bis +90° |
|
Abstand Spindel / Tisch |
135 - 460 mm |
|
Höhenverstellung Fräskopf |
325 mm |
|
Säulendurchmesser |
115 mm |
|
Motor-Abgabeleistung S1 100% |
1,1 / 1,5 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
1,5 / 2,2 kW (400 V) |
|
Maschinenabmessung (B x T x H)* |
1100 x 830 x 1450 mm |
|
Gewicht ca. |
260 kg |
* ohne Untergestell
Bernardo Funktionen
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden, …

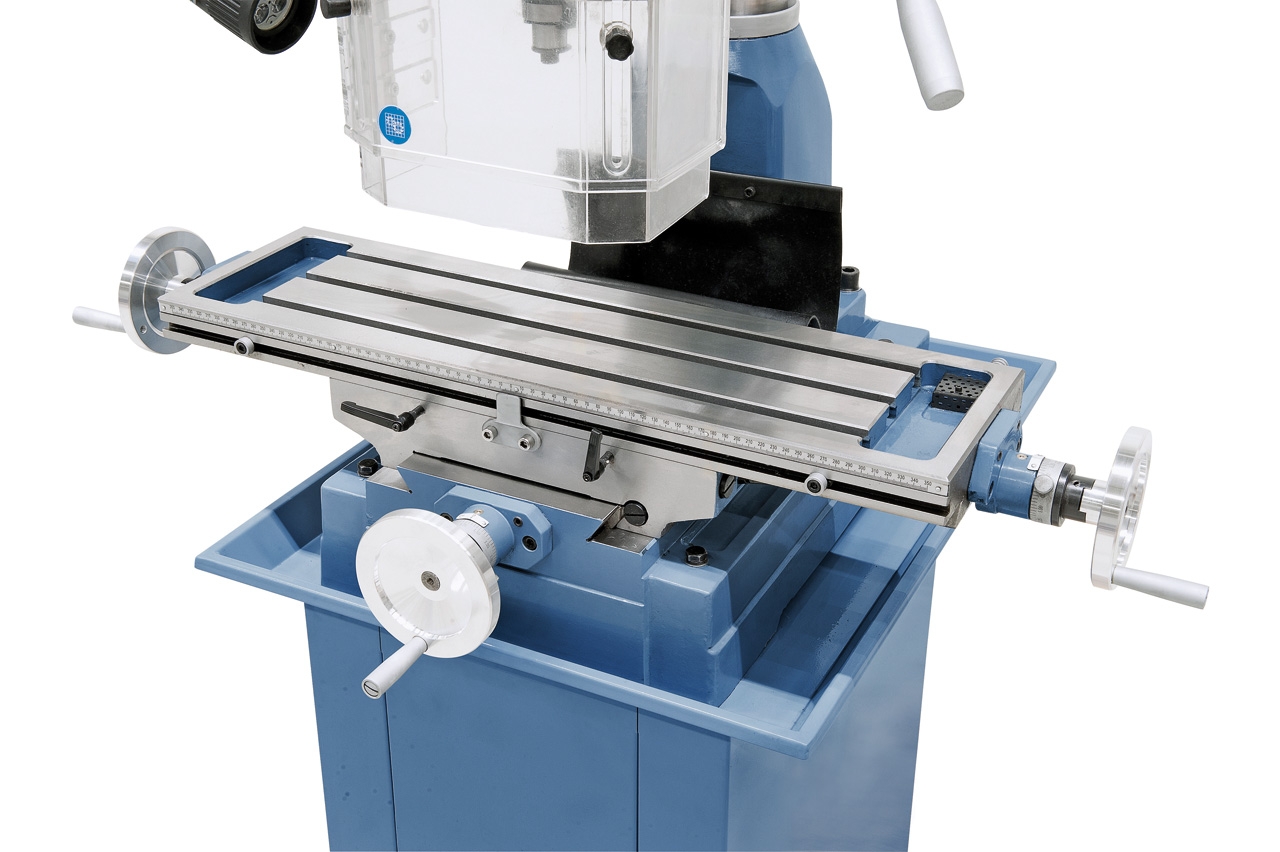

- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
- Keilleisten beim Kreuztisch nachstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden

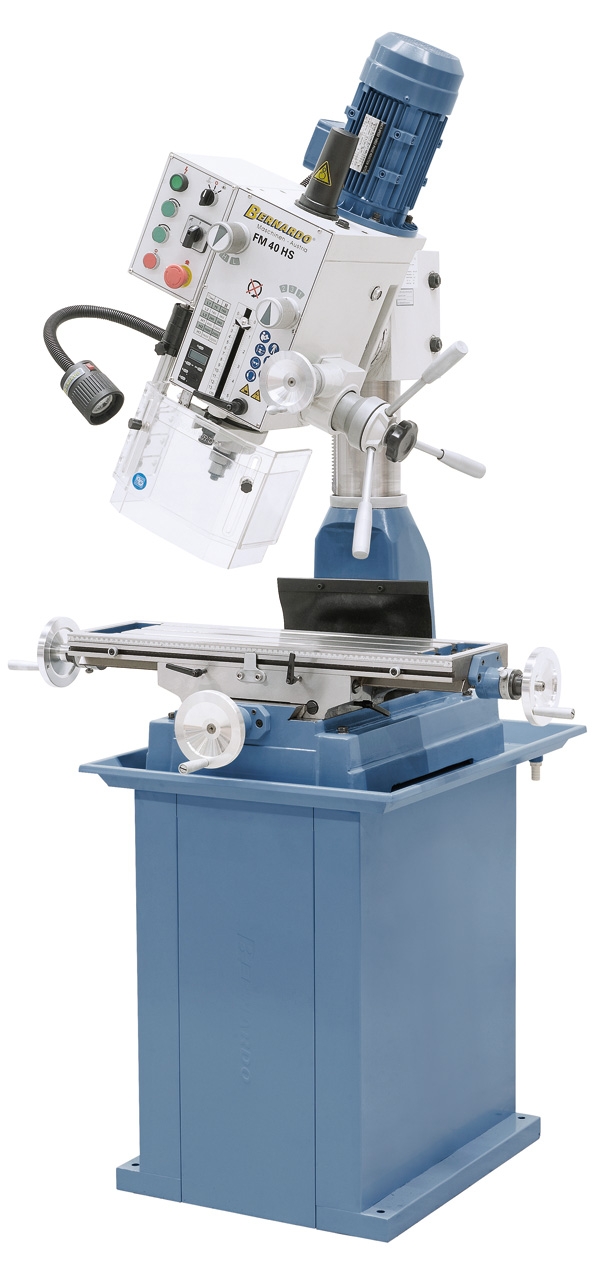

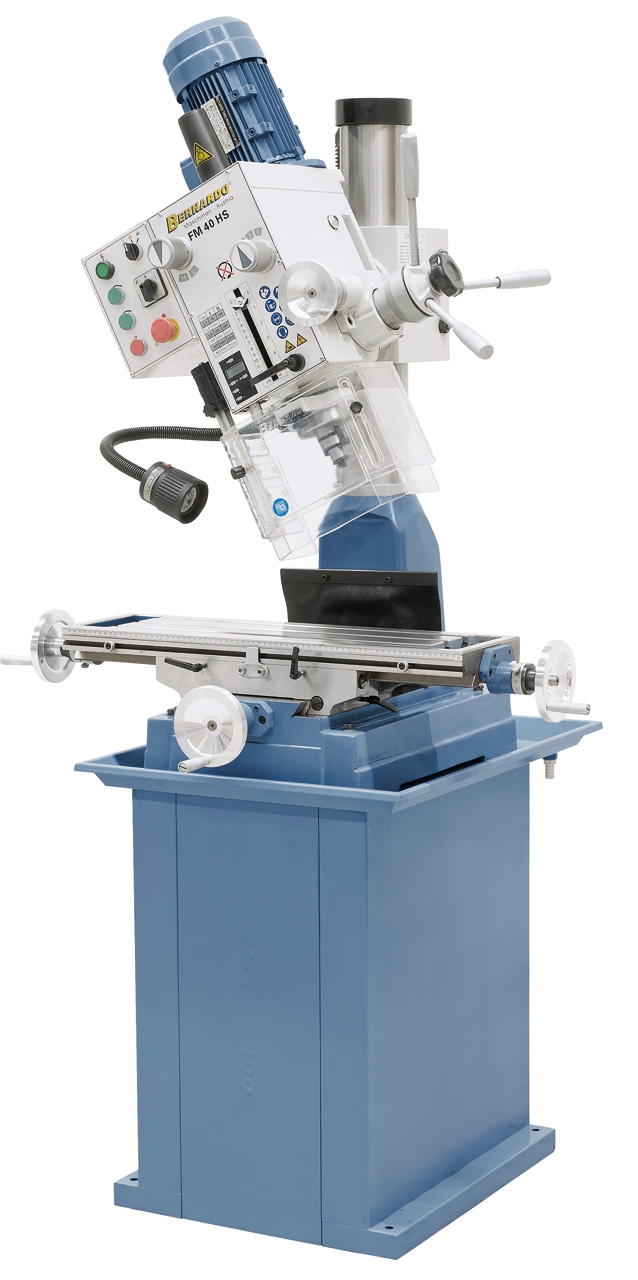

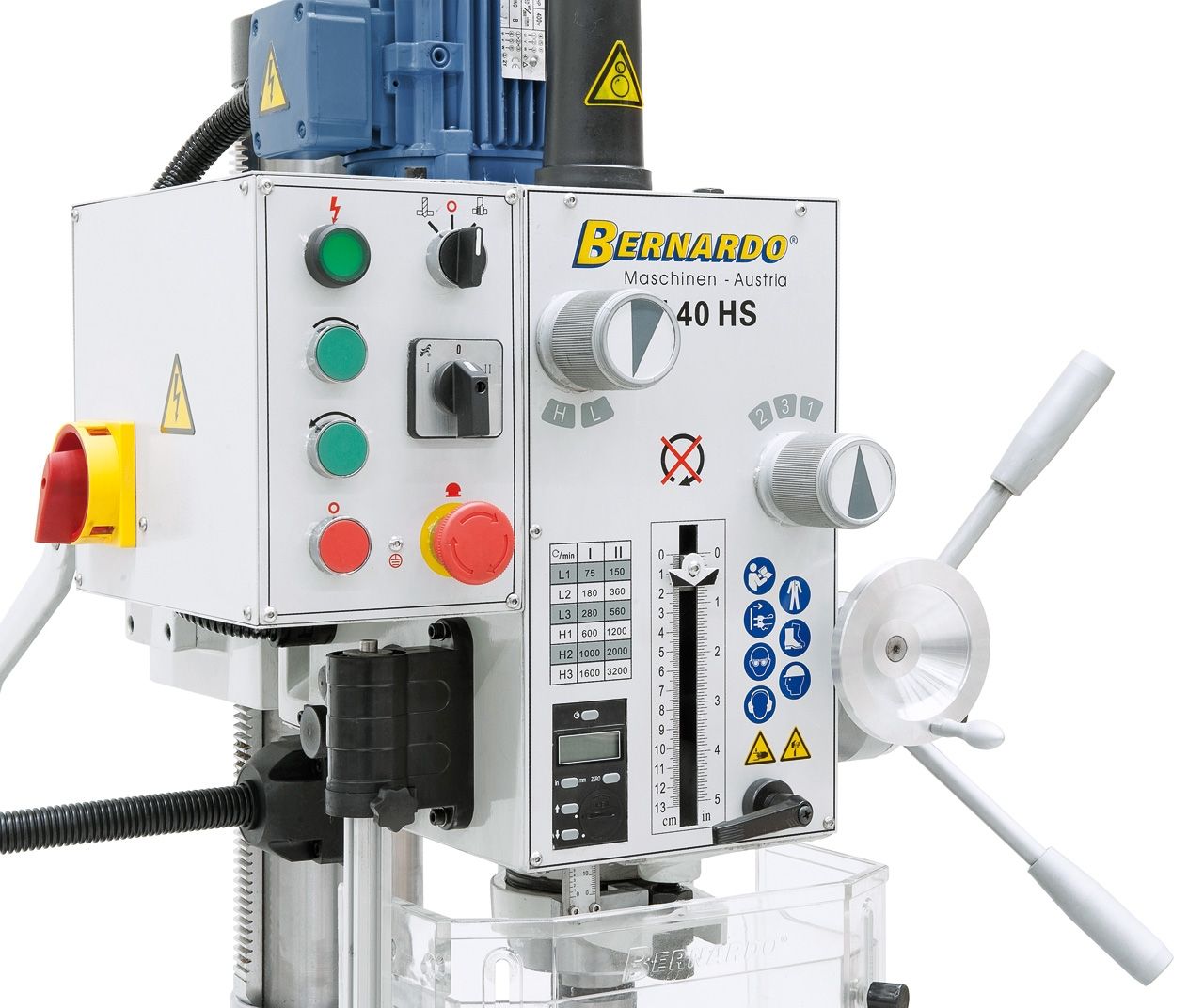

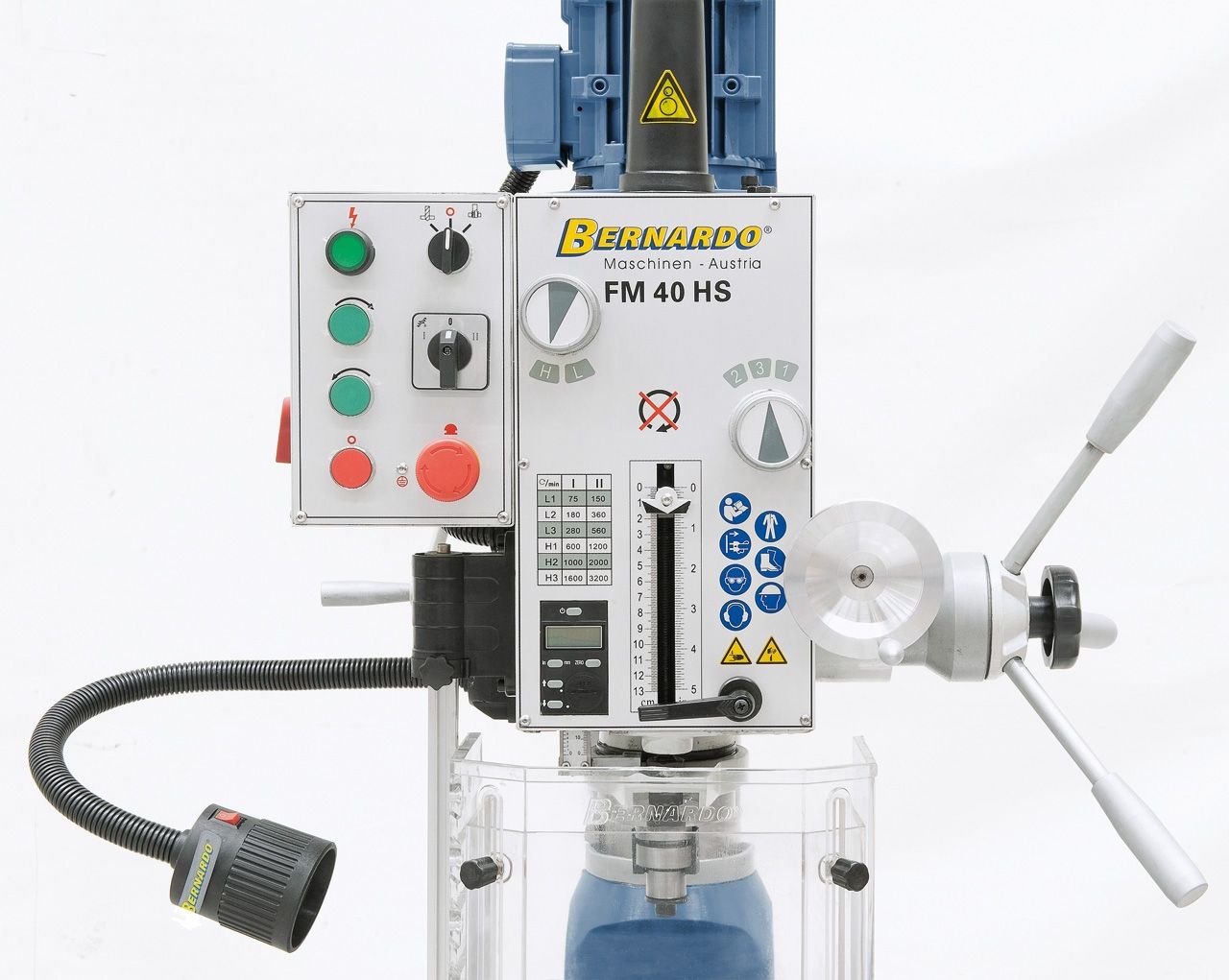

- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Bernardo Lieferumgang
- Schnellspannbohrfutter 1 – 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Reduzierhülse MK 3/2
- Kombi-Aufsteckfräsdorn MK 3 / 27 mm
- Höhenverstellbare Schutzabdeckung
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Längsmeßskala
- Bedienwerkzeug
