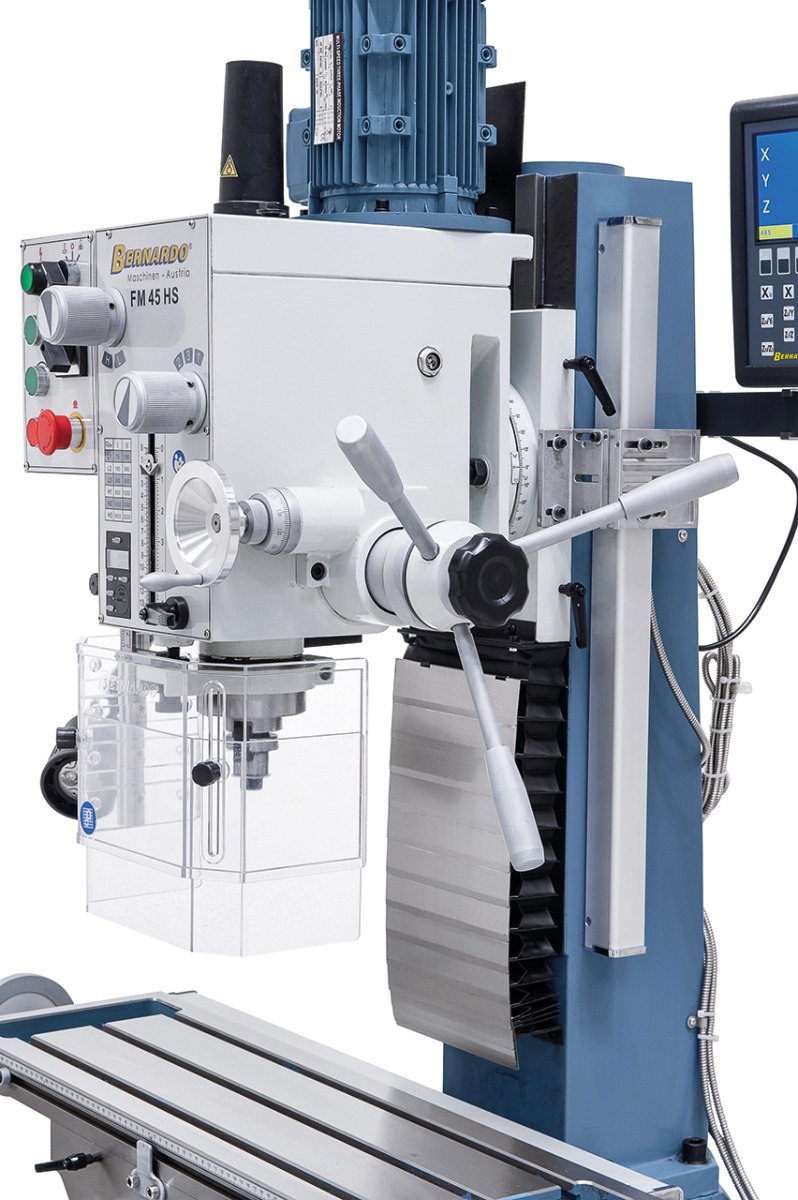

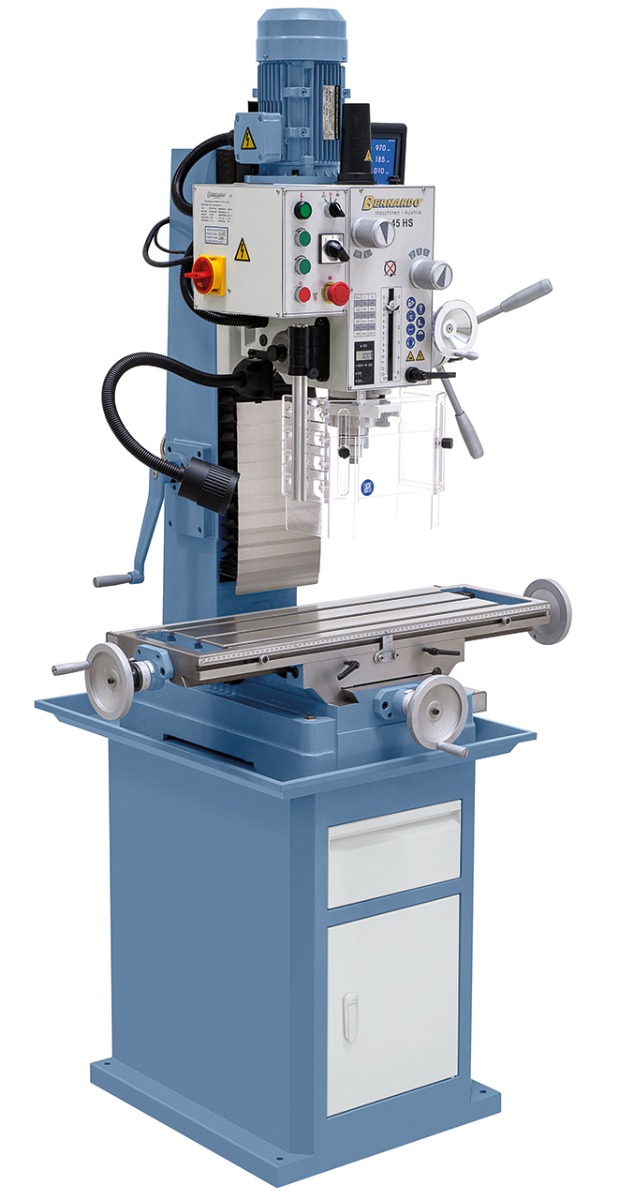

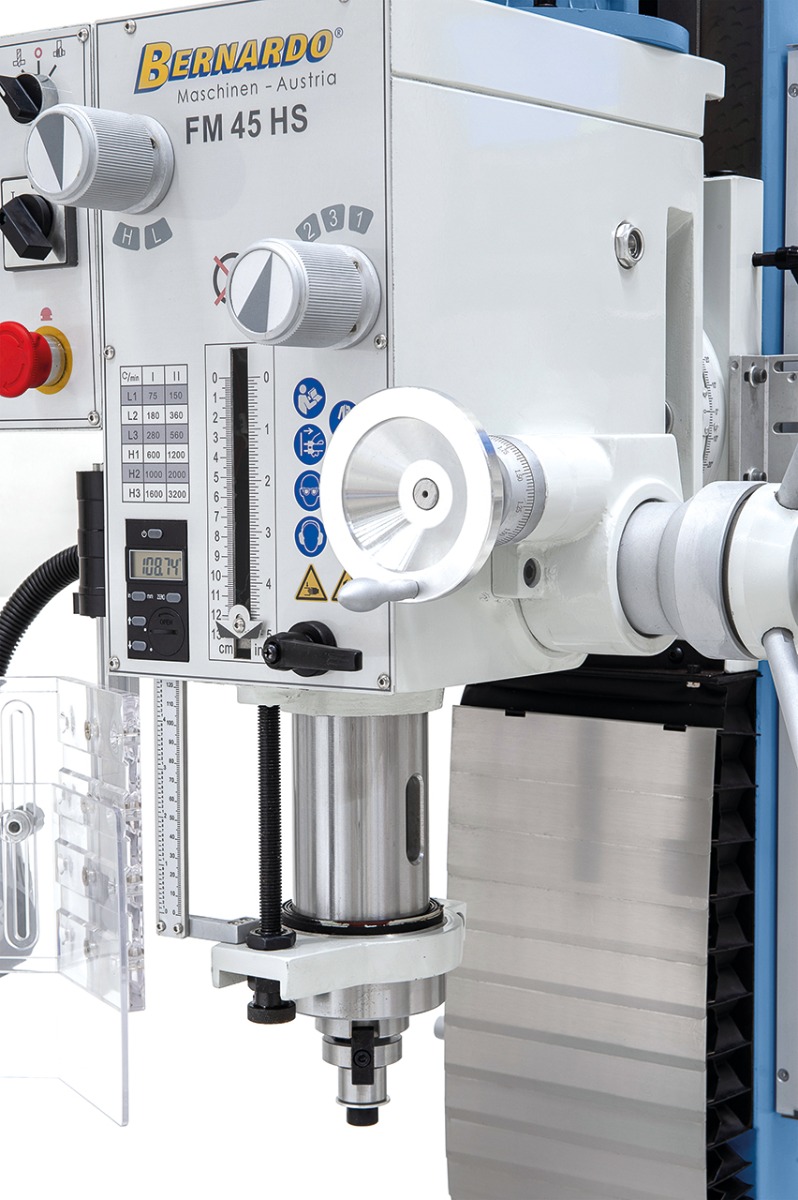

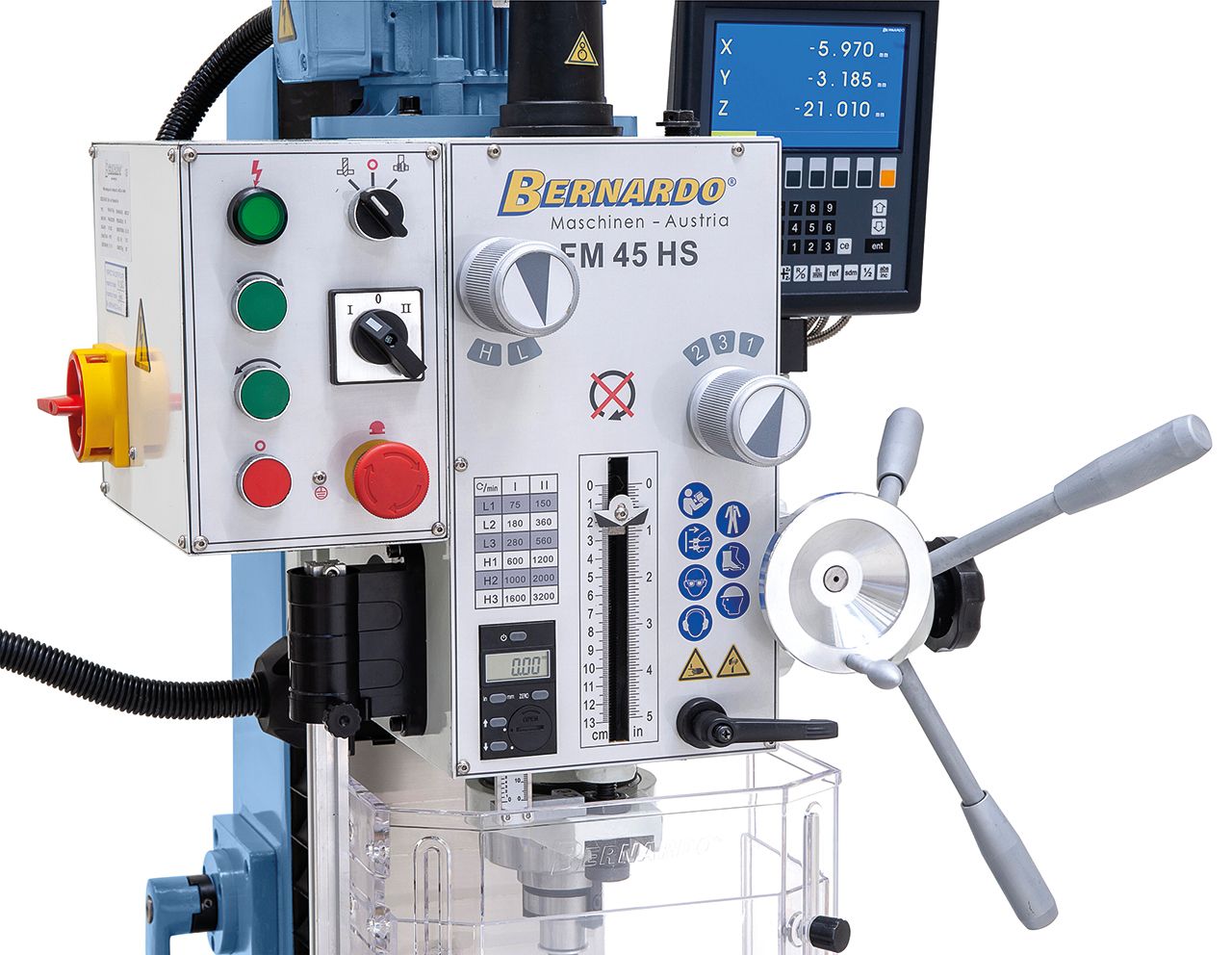

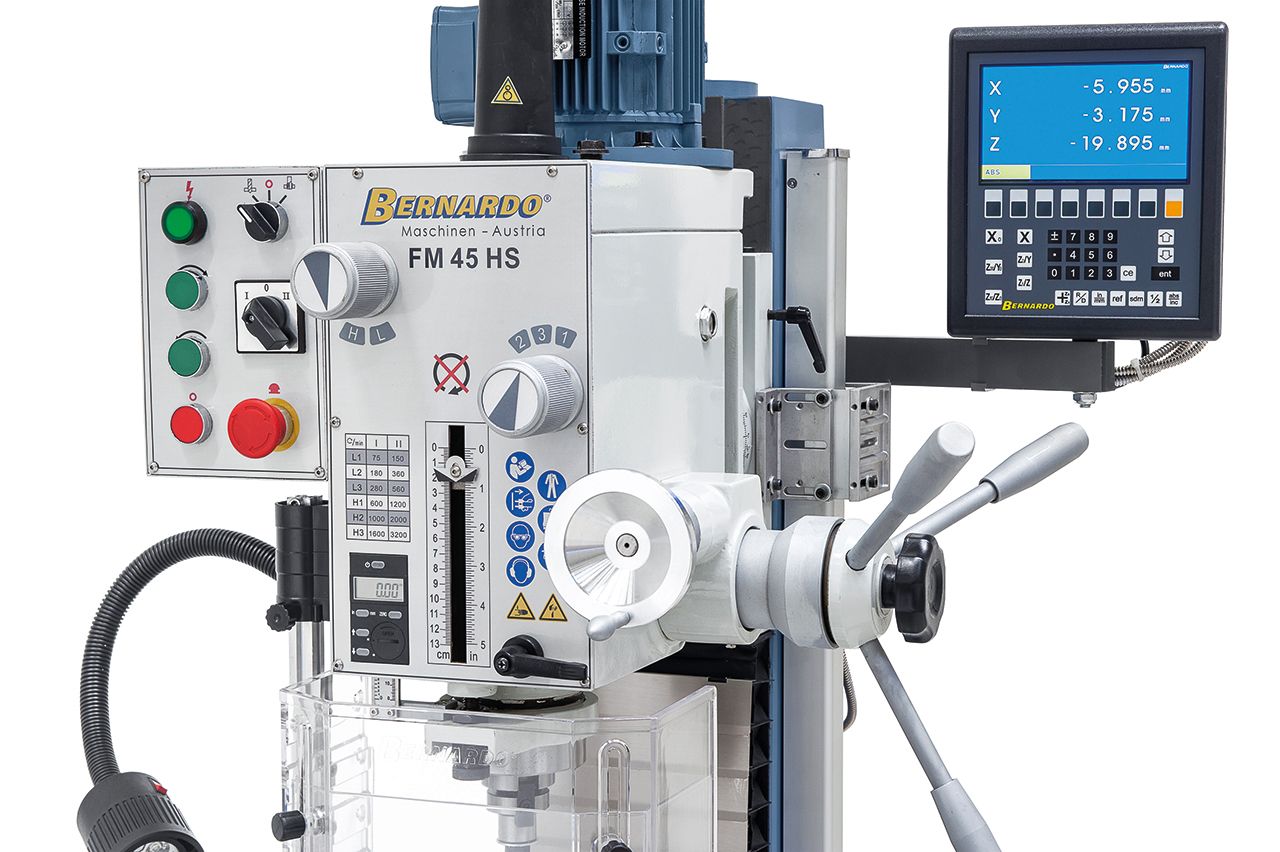

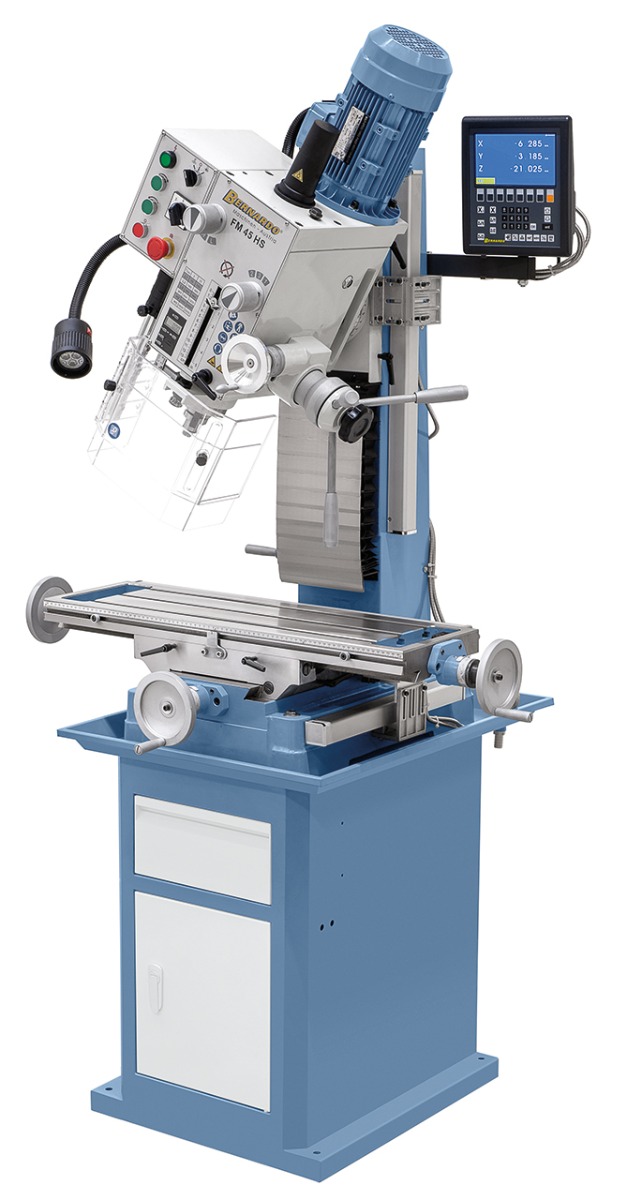

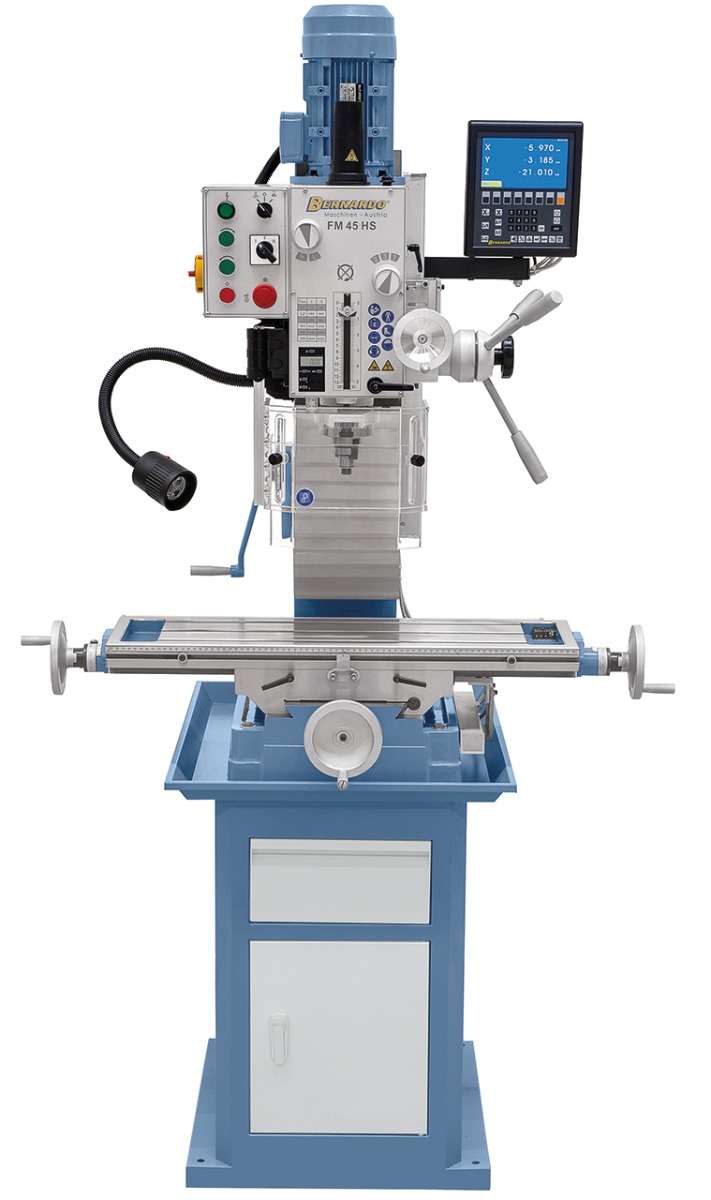

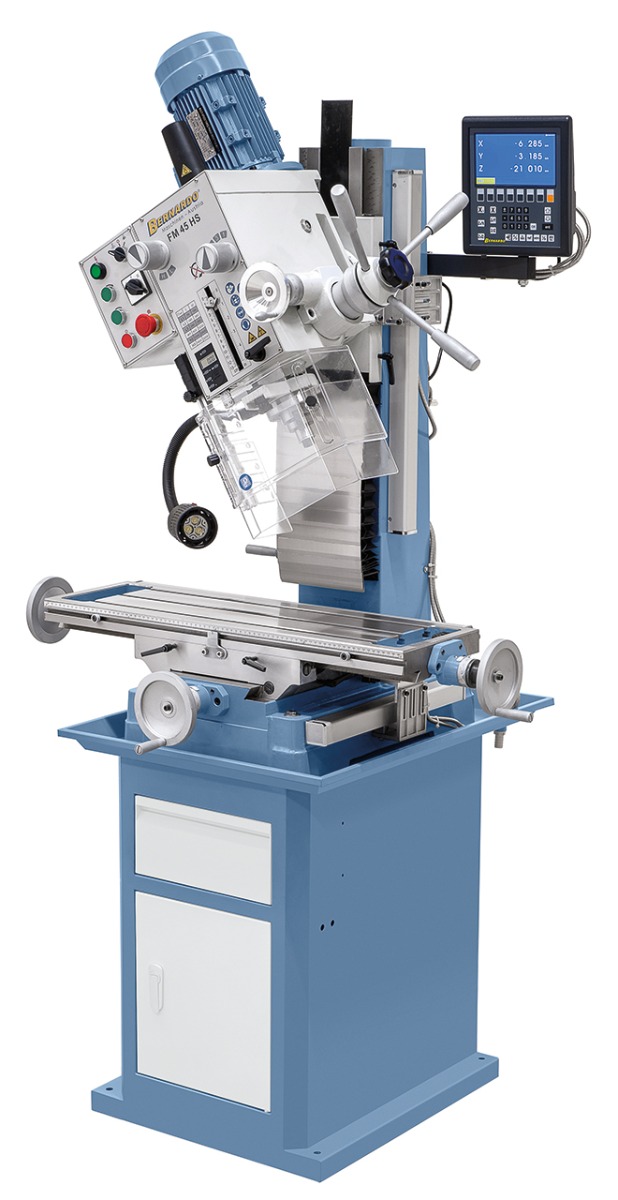

Bernardo Bohr- und Fräsmaschine FM 45 HS inkl. 3-Achs-Digitalanzeige ES-12 V
3.534,78 €
% Regulärer Preis: 3.760,40 € (6% gespart)
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Bohr- und Fräsmaschine FM 45 HS inkl. 3-Achs-Digitalanzeige ES-12 V"
Das Modell FM 45 HS ist eine kostengünstige Bohr- und Fräsmaschine. Durch die Schwalbenschwanzführung des Getriebekopfes wird ein Höchstmaß an Präzision und Stabilität gewährleistet. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim Heimwerker.
Bernardo Technische Daten
|
Bohrleistung in Stahl |
32 mm |
|
Bohrleistung in Guss |
40 mm |
|
Messerkopffräser max. |
80 mm |
|
Ausladung |
220 mm |
|
Spindeldrehzahl |
(12) 75 - 3200 U/min |
|
Spindelaufnahme |
MK 4 |
|
Pinolenhub |
125 mm |
|
Tischgröße |
800 x 240 mm |
|
Verfahrweg (x / y) |
555 / 205 mm |
|
Fräskopf schwenkbar |
-60° bis +60° |
|
Abstand Spindel / Tisch |
60 - 485 mm |
|
Höhenverstellung Fräskopf |
425 mm |
|
T-Nutengröße |
14 mm |
|

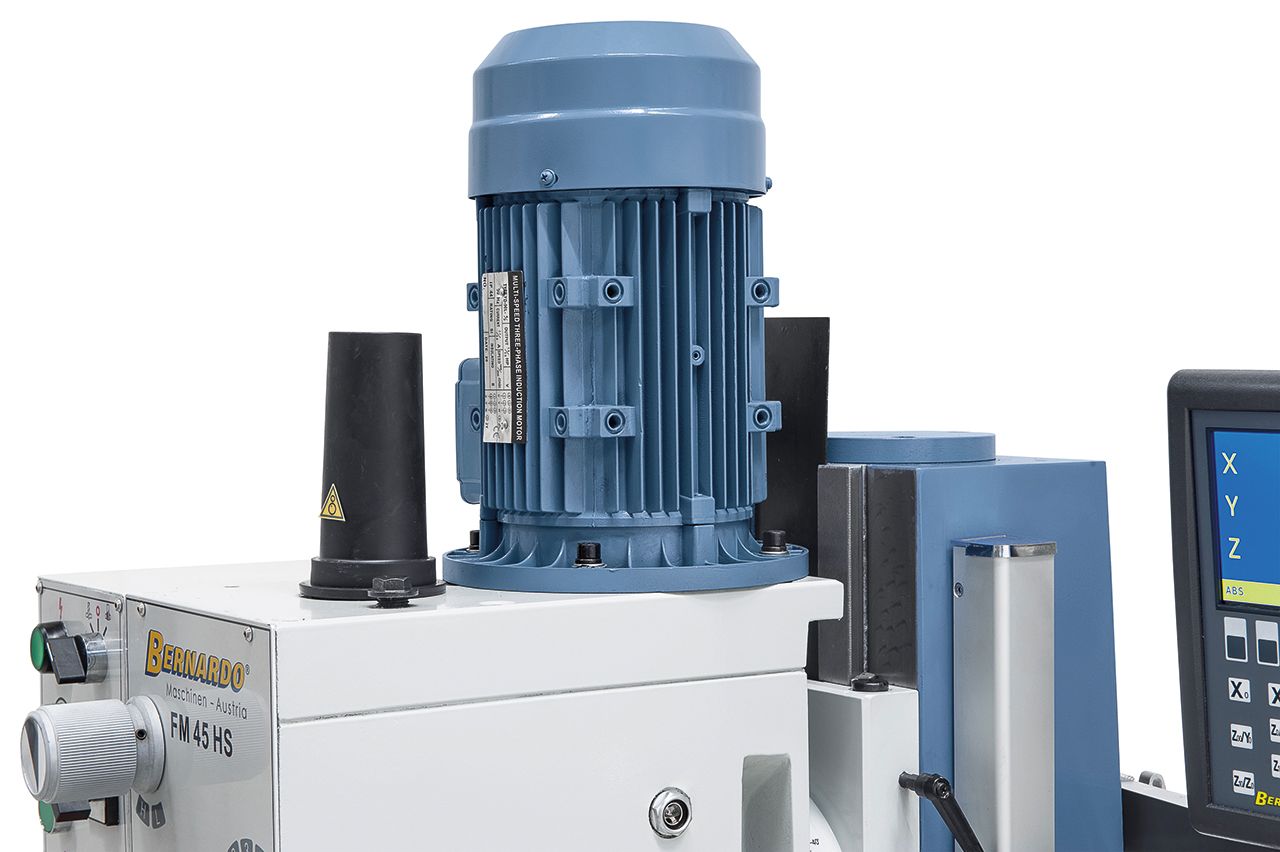

Motor-Abgabeleistung S1 100% |
1,1 / 1,5 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
1,5 / 2,2 kW (400 V) |
|
Maschinenabmessung (B x T x H)* |
1140 x 770 x 1500 mm |
|
Gewicht ca. |
287 kg |
*ohne Untergestell
Bernardo Funktionen
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden,…
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.

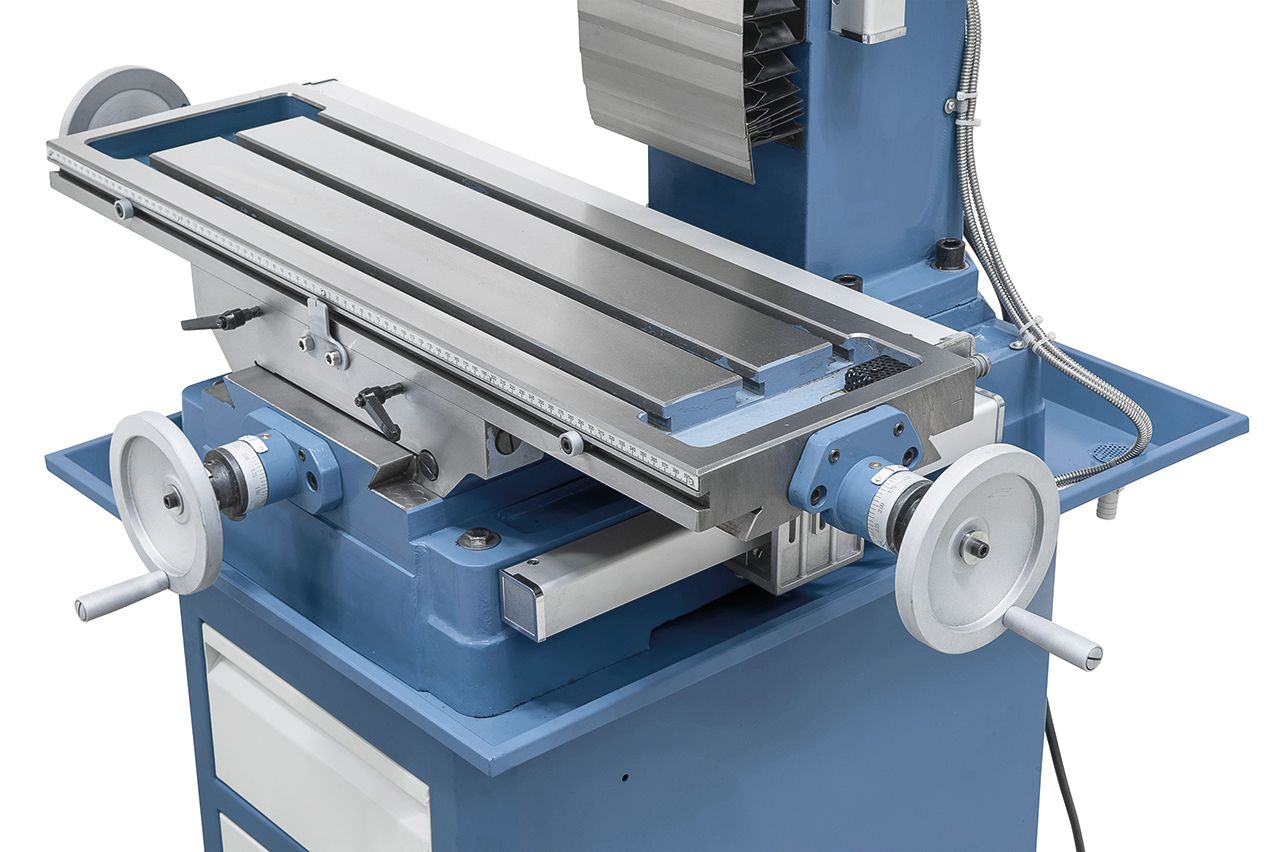

- Massiver großer Kreuztisch, präzise oberflächenbearbeitet
- Optimales Preis-Leistungsverhältnis für den kostenbewussten Anwender
Bernardo Lieferumgang

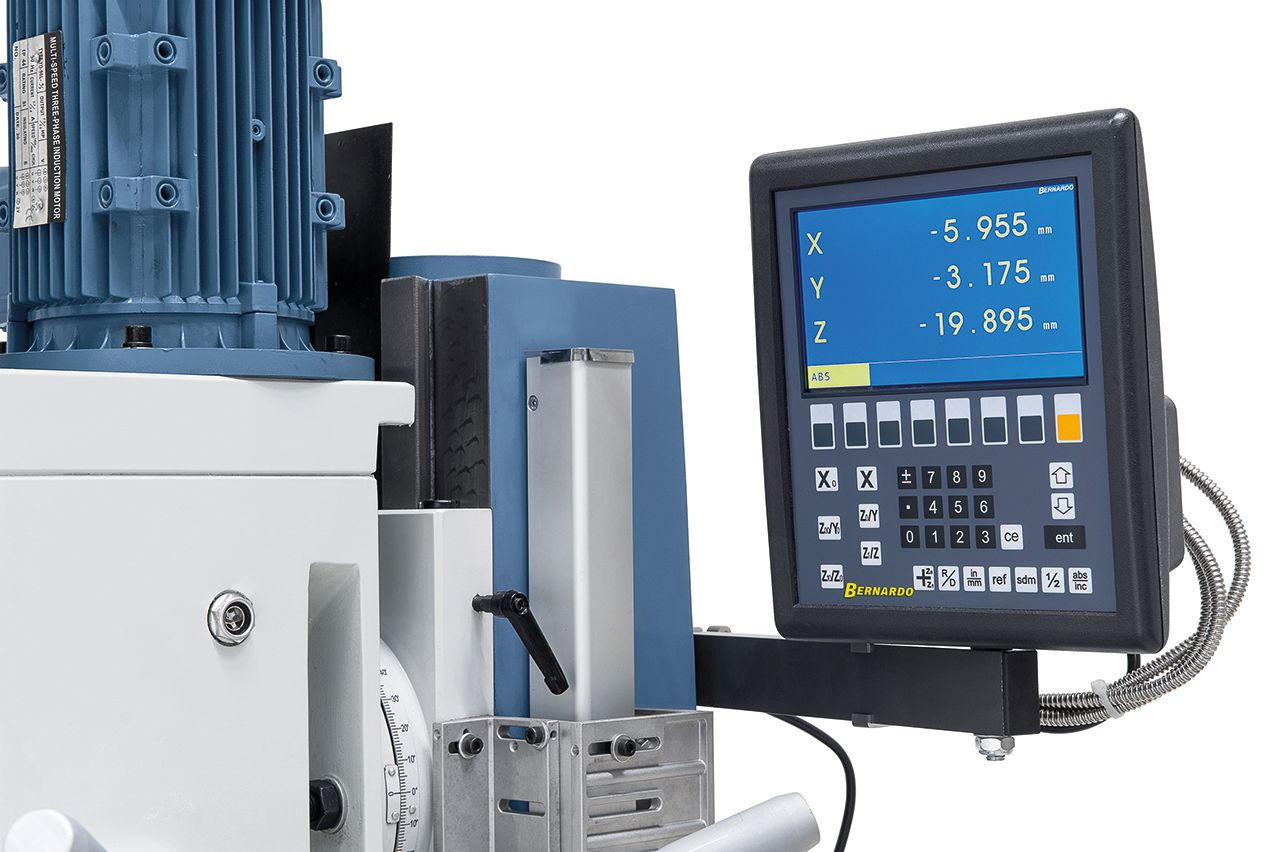

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm

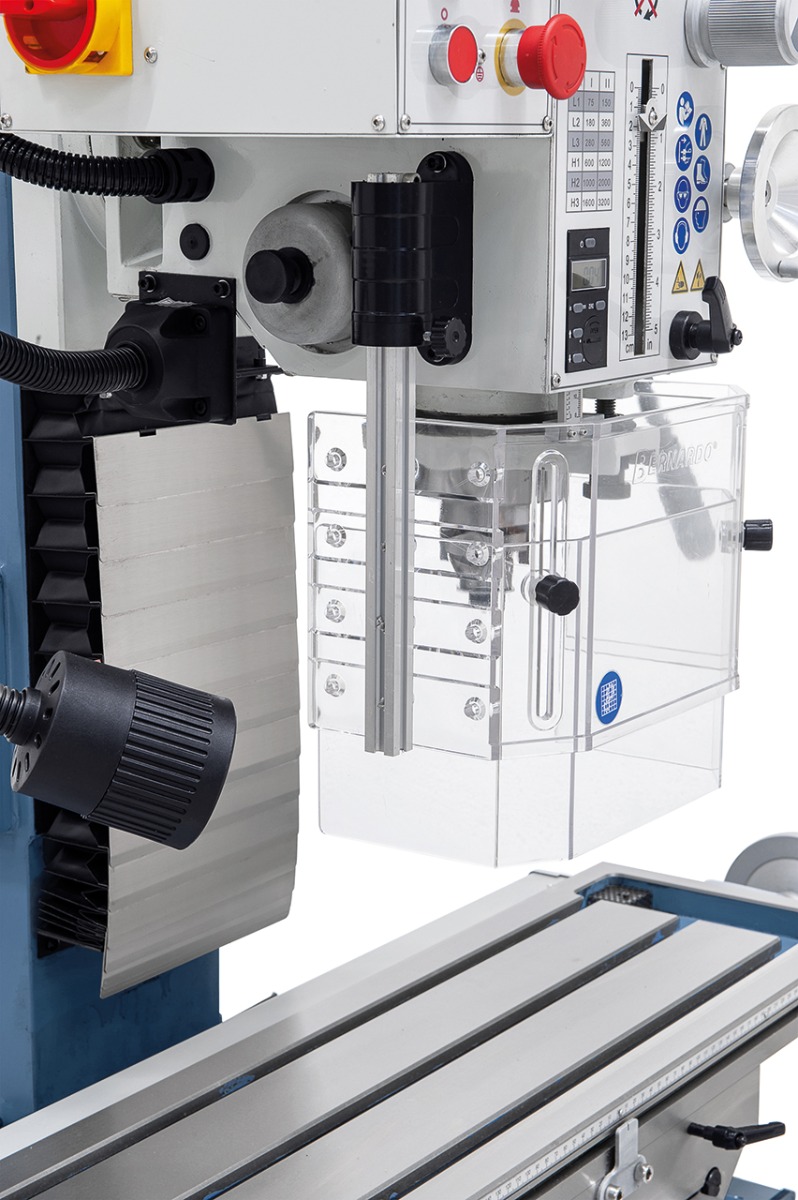

- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
