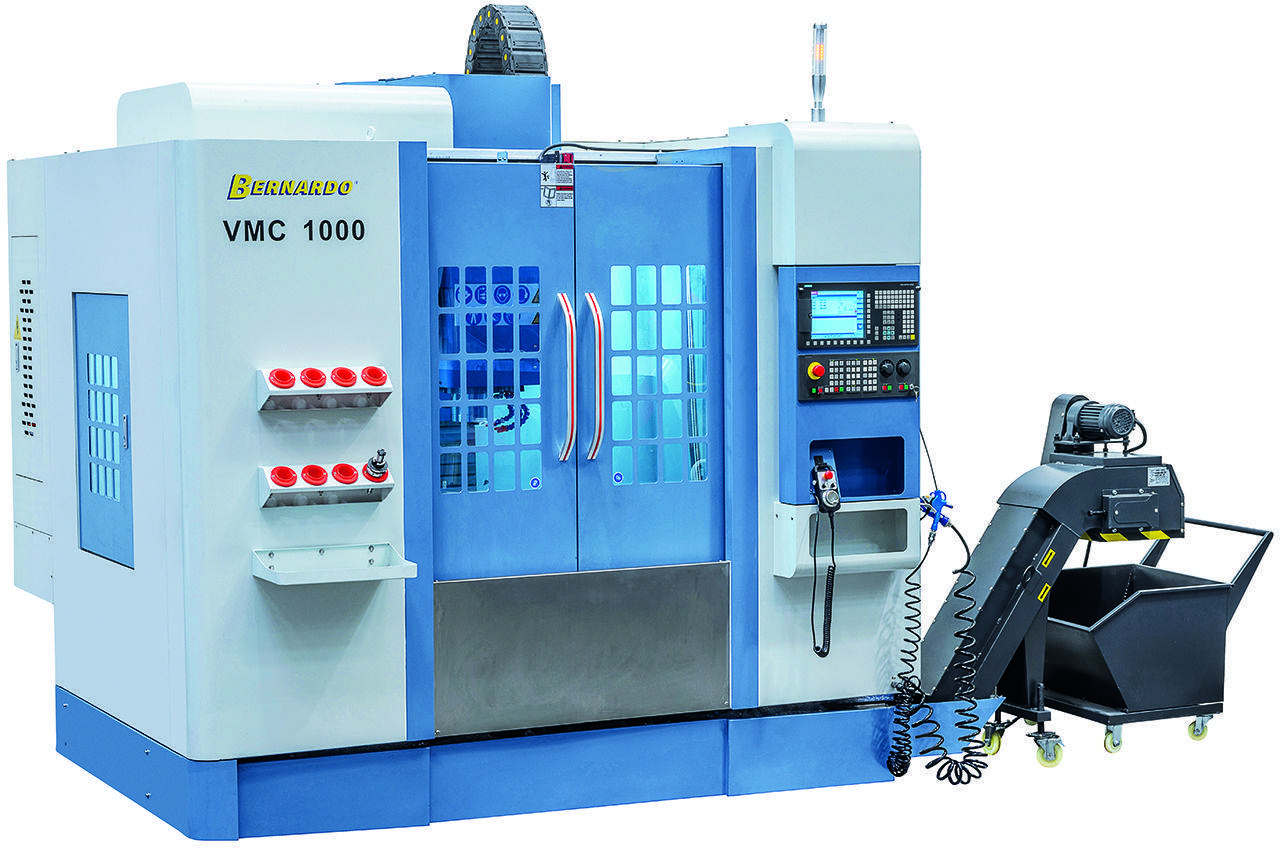

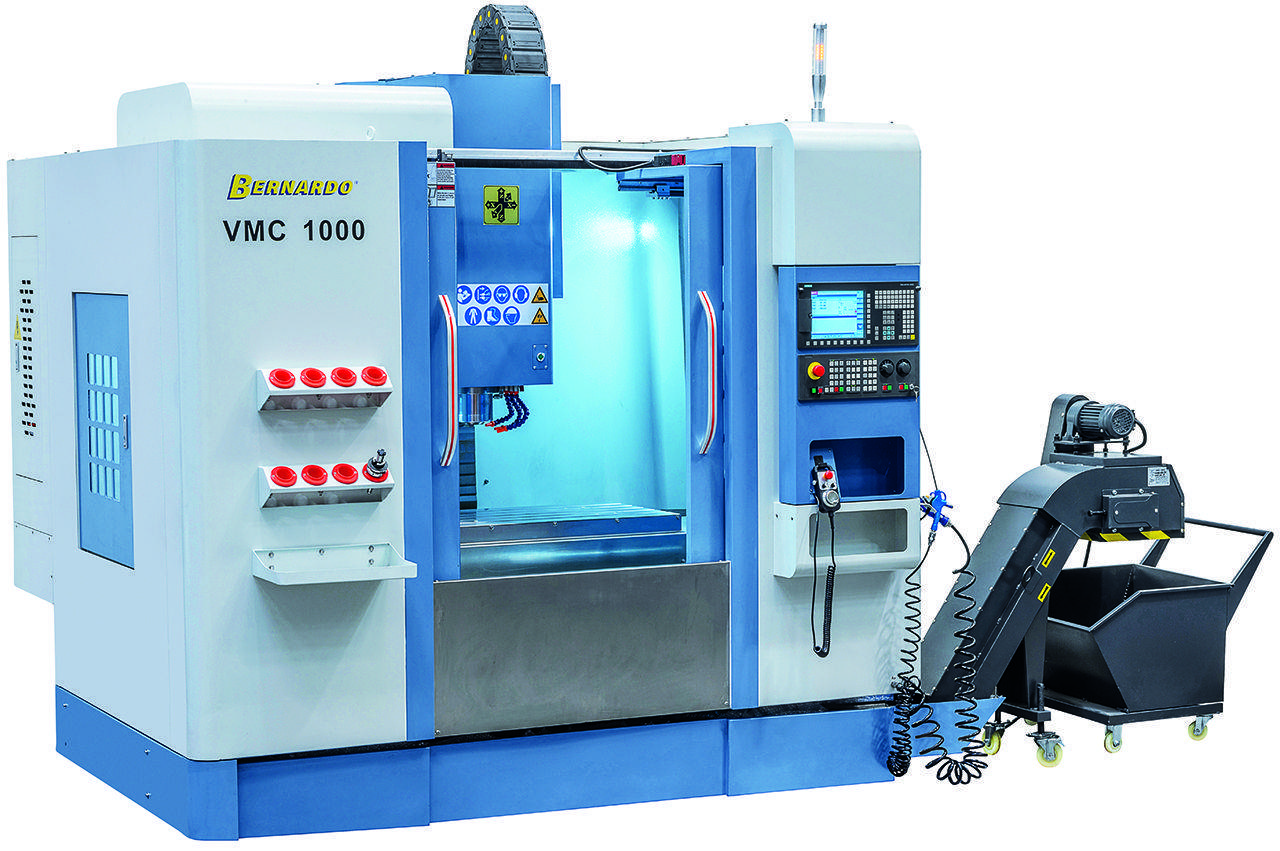

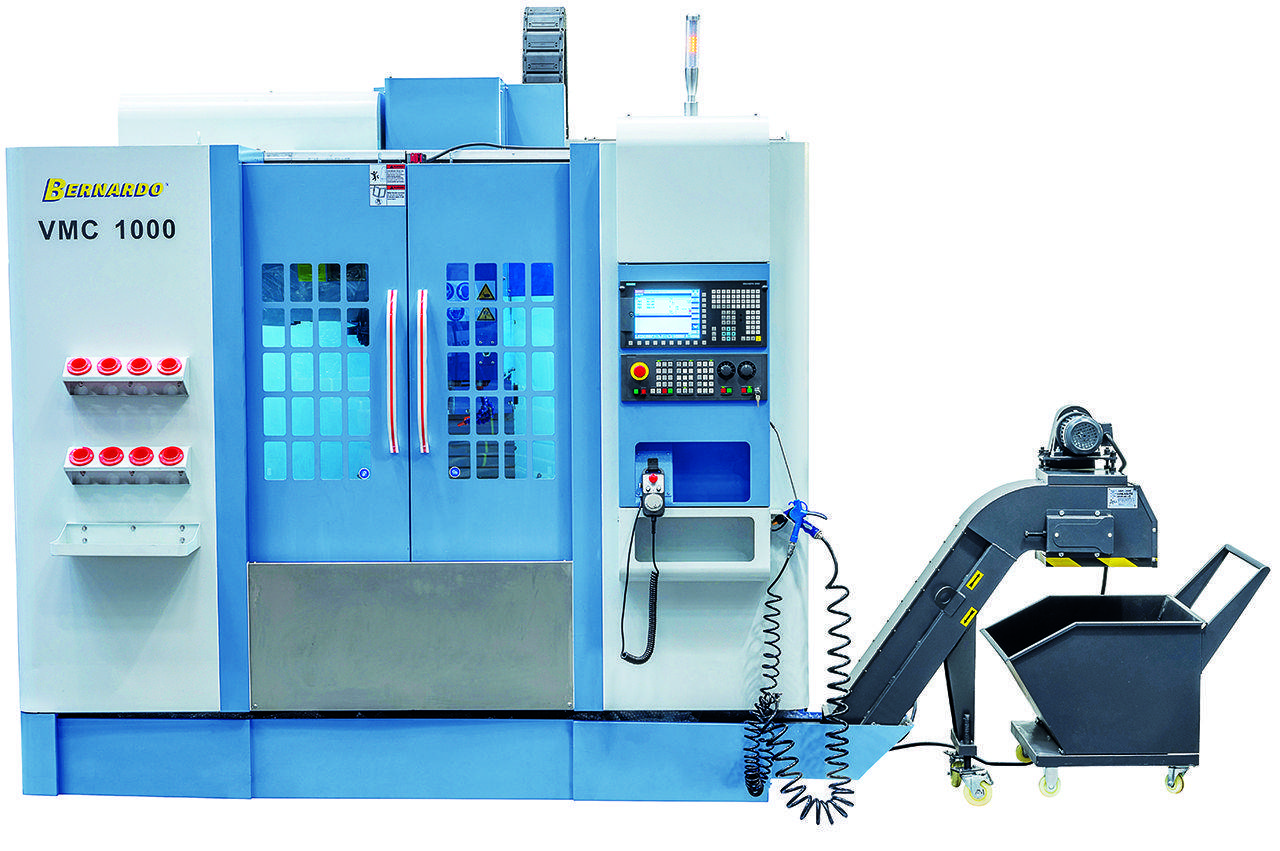

Bernardo CNC-Vertikal-Bearbeitungszentrum VMC 1000 mit Siemens 828D
50.113,28 €
% Regulärer Preis: 53.312,00 € (6% gespart)
Nicht mehr verfügbar
Produktinformationen "Bernardo CNC-Vertikal-Bearbeitungszentrum VMC 1000 mit Siemens 828D"

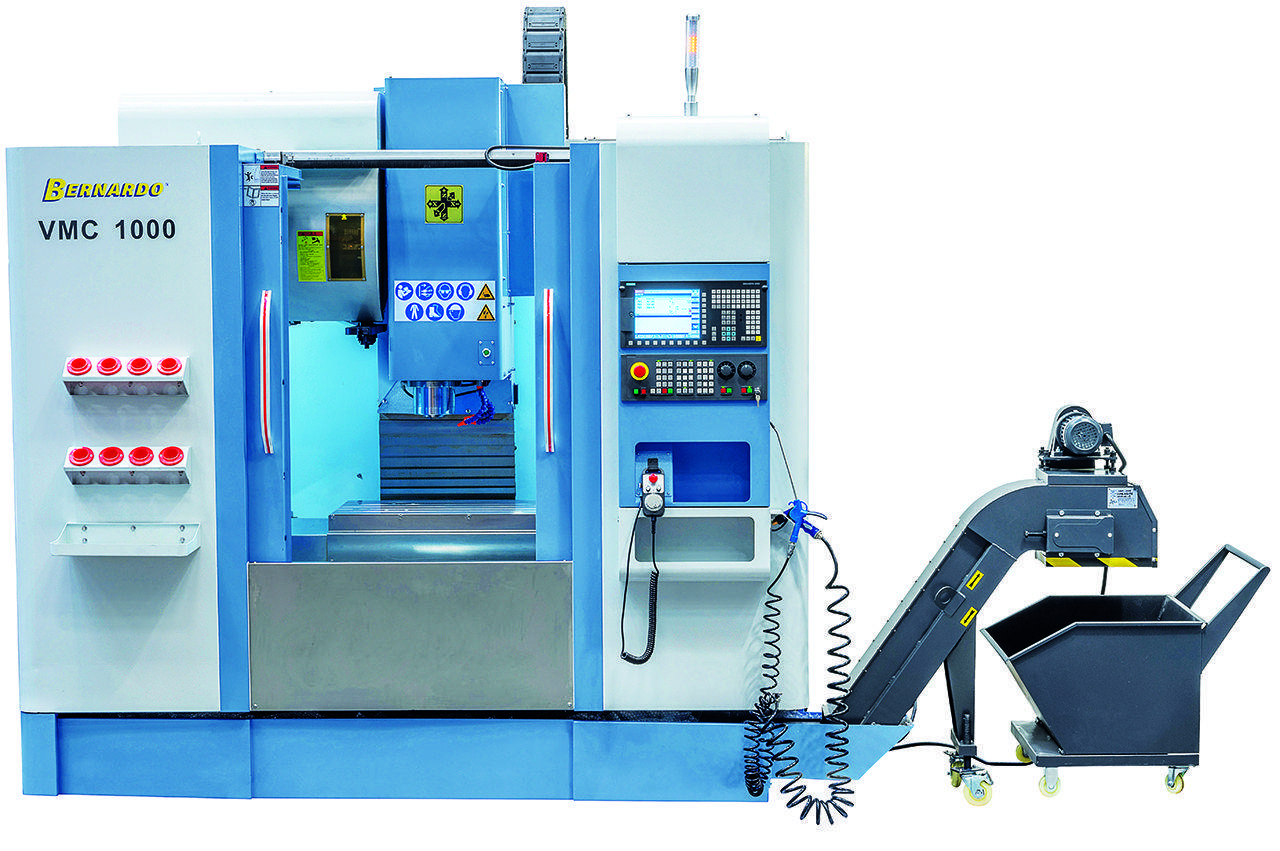

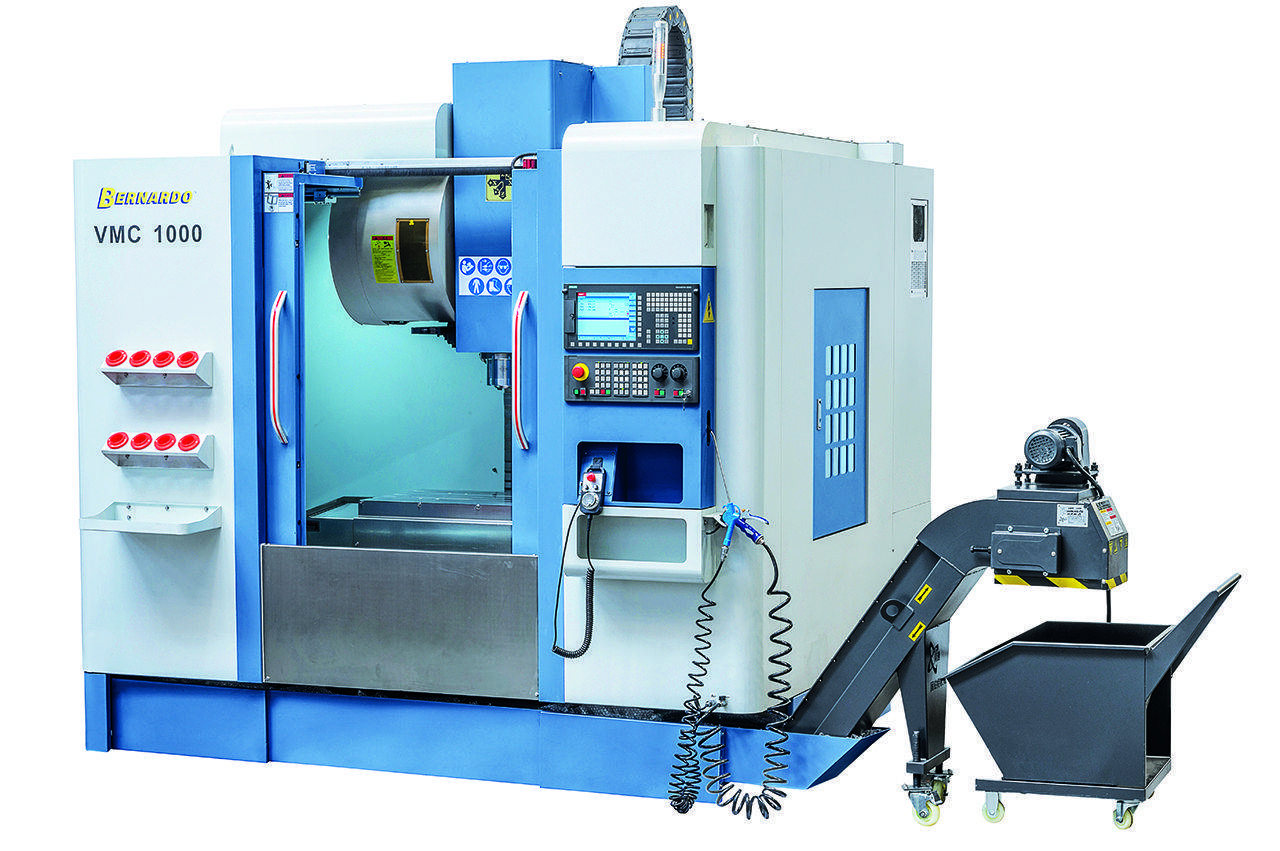

Das CNC-Vertikalbearbeitungszentrum VMC 1000 ist mit einer Siemens Sinumerik 828D Steuerung und einem 24-fach Werkzeugwechsler ausgestattet. Durch die kompakte Bauweise, einer Tischgröße von 1000 x 550 mm sowie den großen Verfahrwegen ist dieses Modell ideal zur Bearbeitung von kleinen und mittelgroßen Serien in der Produktion, aber auch zur Einzelteilanfertigung im Formen- bzw. Maschinenbau sowie im Ausbildungsbereich wird dieses Modell mit Erfolg eingesetzt.
Bernardo Technische Daten
|
Arbeitsbereich |
|
|
Tischabmessung |
1000 x 550 mm |
|
Spindelaufnahme |
BT 40 |
|
Spindeldrehzahl |
10000 U/min |
|
Verfahrweg x-Achse |
850 mm |
|
Verfahrweg y-Achse |
550 mm |
|
Verfahrweg z-Achse |
550 mm |
|
Abstand Spindelnase - Tischoberfläche |
120 - 670 mm |
|
Ausladung |
570 mm |
|
Tischbelastbarkeit |
650 kg |
|
T-Nuten (Anzahl / Breite / Abstand) |
5 / 18 mm / 90 mm |
|
Vorschub |
|
|
Arbeitsvorschub x-, y- und z-Achse |
1 - 10.000 mm/min |
|
Eilgang x- und y-Achse |
36 m/min |
|
Eilgang z-Achse |
36 m/min |
|
Genauigkeiten |
|
|
Positioniergenauigkeiten |
± 0,005 mm |
|
Wiederholgenauigkeiten |
± 0,003 mm |
|
Werkzeugträger |
|
|
Anzahl Werkzeugplätze |
24 Stk. |
|
Werkzeuggröße Ø x L max. |
78 x 300 mm |
|
Werkzeuggewicht max. |
8 kg |
|
Werkzeugwechselzeit, Werkzeug / Werkzeug |
2,3 sek. |
|
|
|
|
Motorleistung Spindelmotor |
9,0 kW |
|
Maschinenabmessung (B x T x H) |
3900 x 2550 x 2930 mm |
|
Gewicht ca. |
5500 kg |
Bernardo Funktionen
- Präzisions-Linearführung und leistungsstarke Servoantriebe für hohe Eilgangsgeschwindigkeiten in allen Achsen und hoher Werkstückbelastung
- Maschinenvollverkleidung mit zwei Schiebetüren und 2 Seitentüren für einfachen Zugang
- Hohe Wirtschaftlichkeit durch die umfangreiche Serienausstattung sowie einer Vielzahl an optionalem Zubehör
- Stabiles Gussgestell in Starr-Bettbauweise für hohe Laufruhe und beste Fräsleistungen

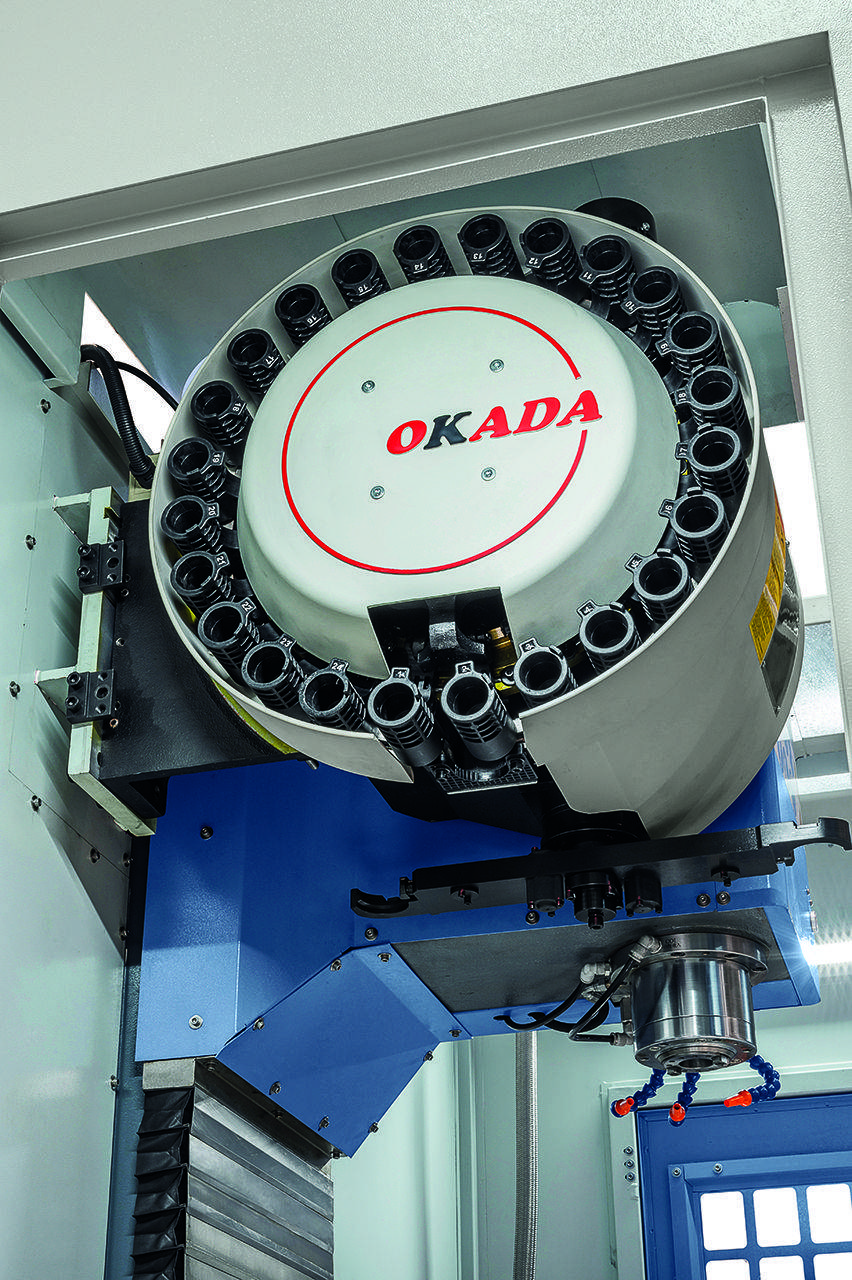

- Automatischer Doppelarm-Werkzeugwechsler mit 24 Werkzeugstationen
- Präzisions-Kugelumlaufspindeln mit vorgespannten Muttern in allen 3 Achsen
- Zentralschmierung für die Führungsbahnen und Kugelumlaufspindeln

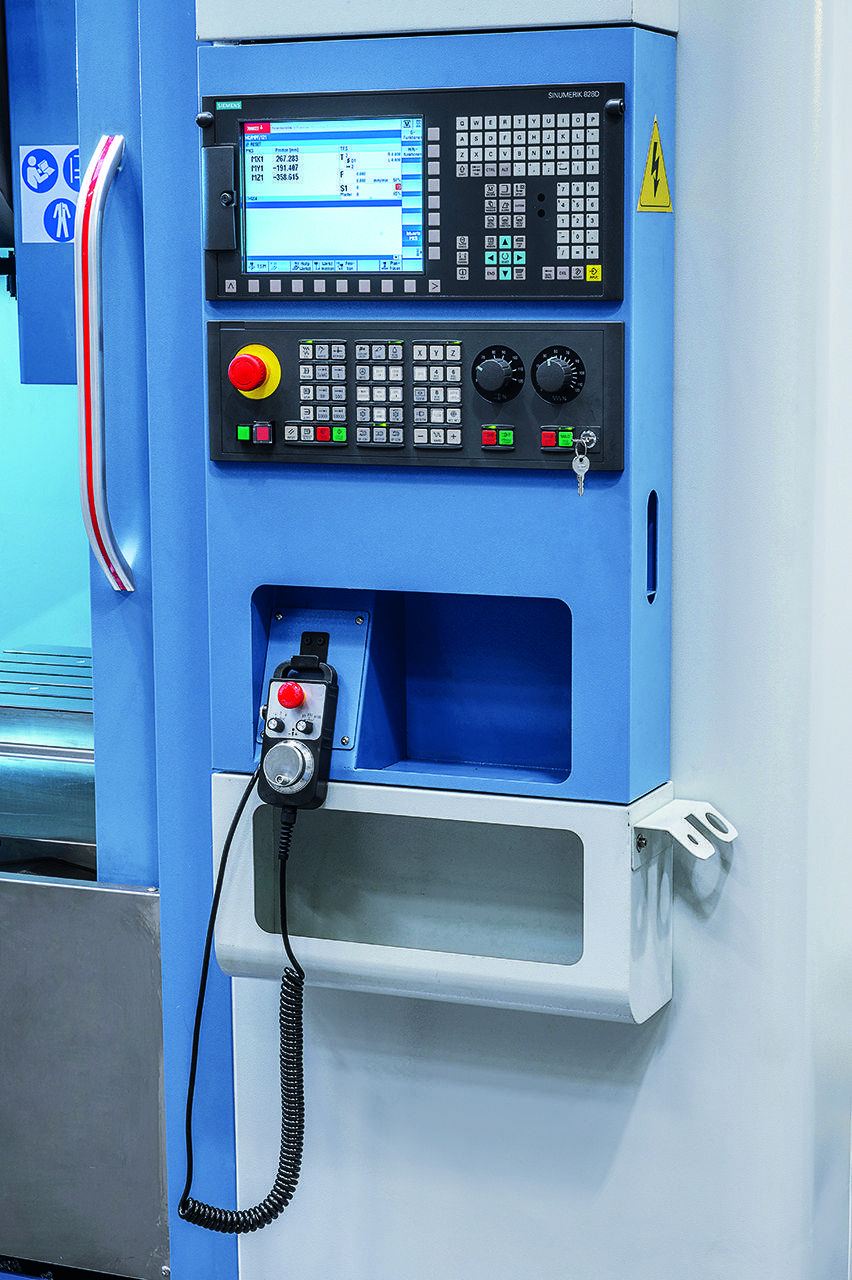

- Ergonomisch angebrachte Bedienelemente am schwenkbaren Bedienpult

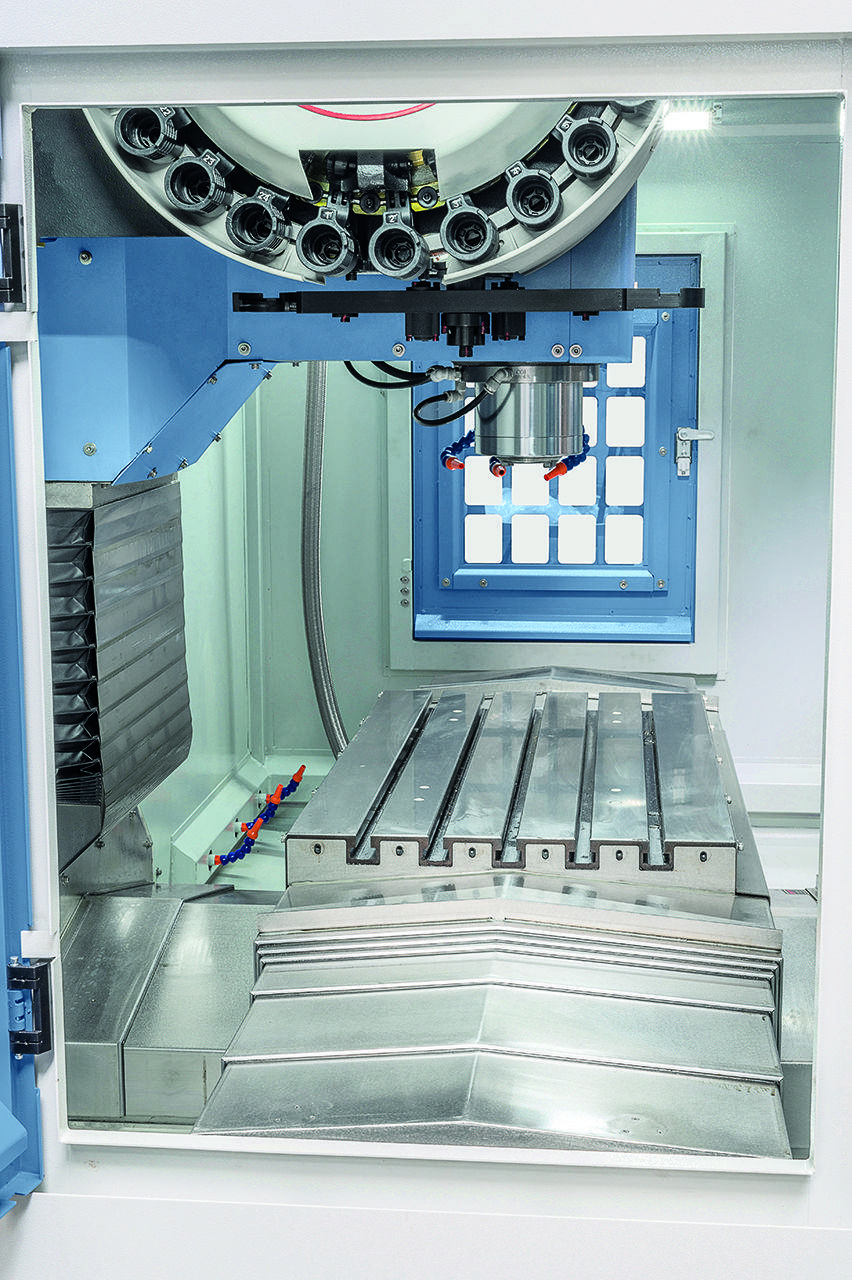

- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
Bernardo Lieferumgang

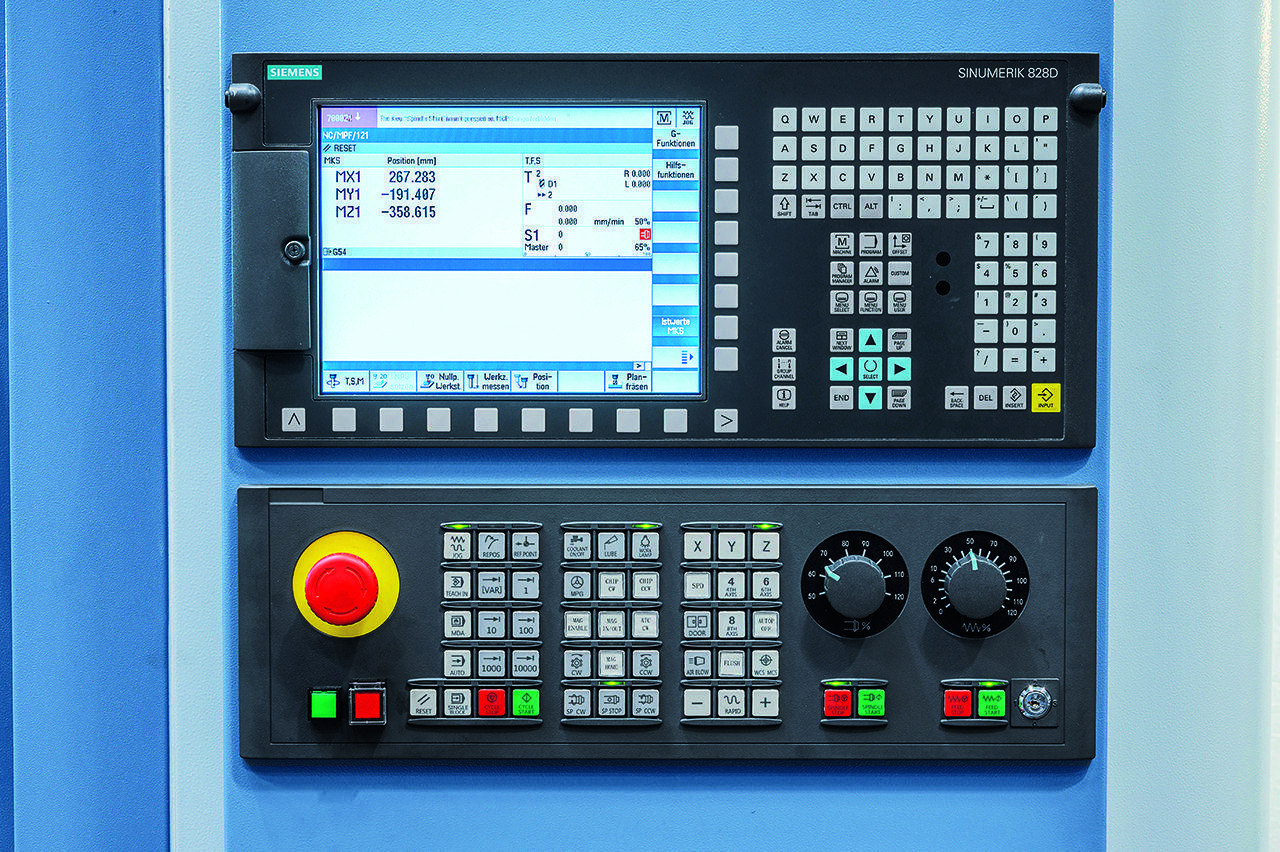

- Siemens Sinumerik 828D Steuerung
- Vorbereitet zum Anbau einer 4. Achse
- Elektronisches Handrad mit Not-Aus-Taster

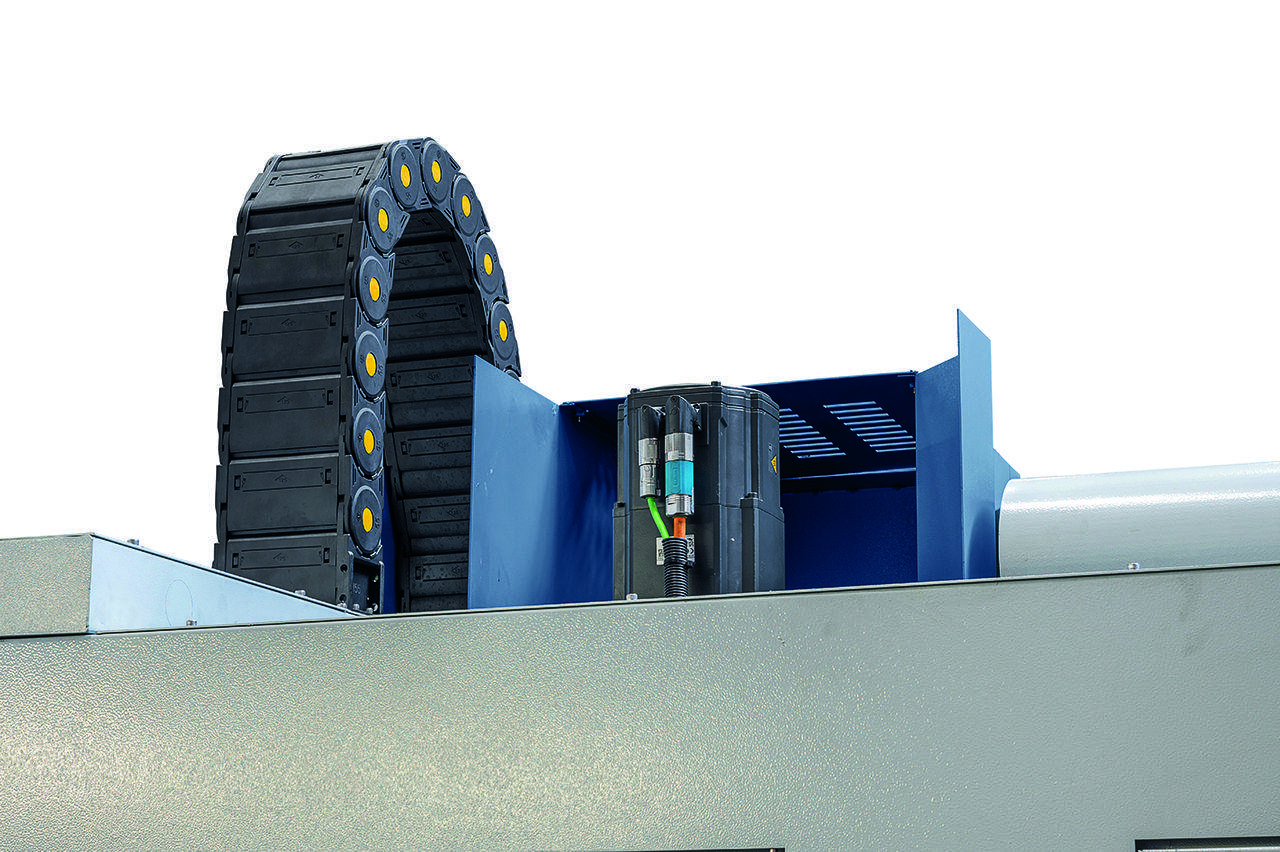

- Siemens Servoantriebe für alle 3 Achsen
- Automatischer Doppelarm-Werkzeugwechsler mit 24 Werkzeugstationen

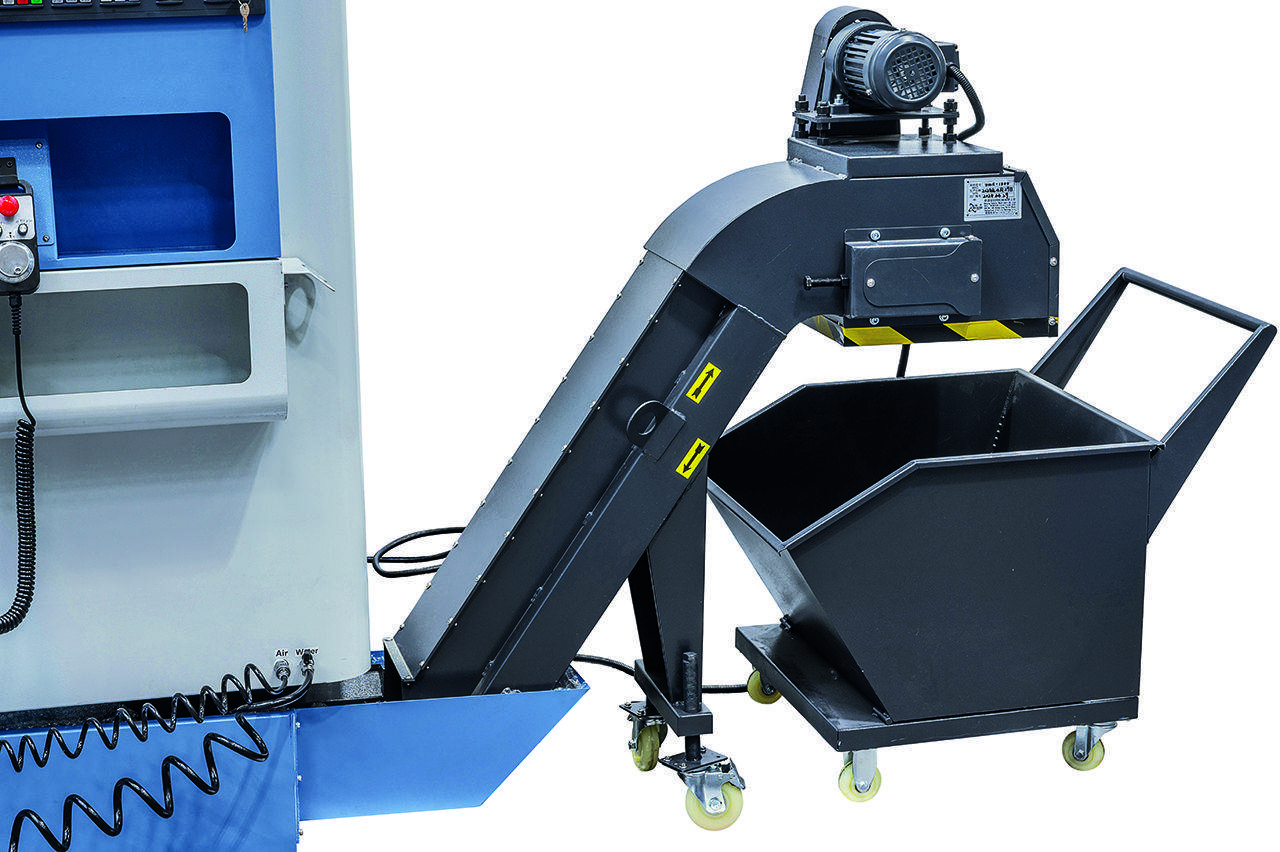

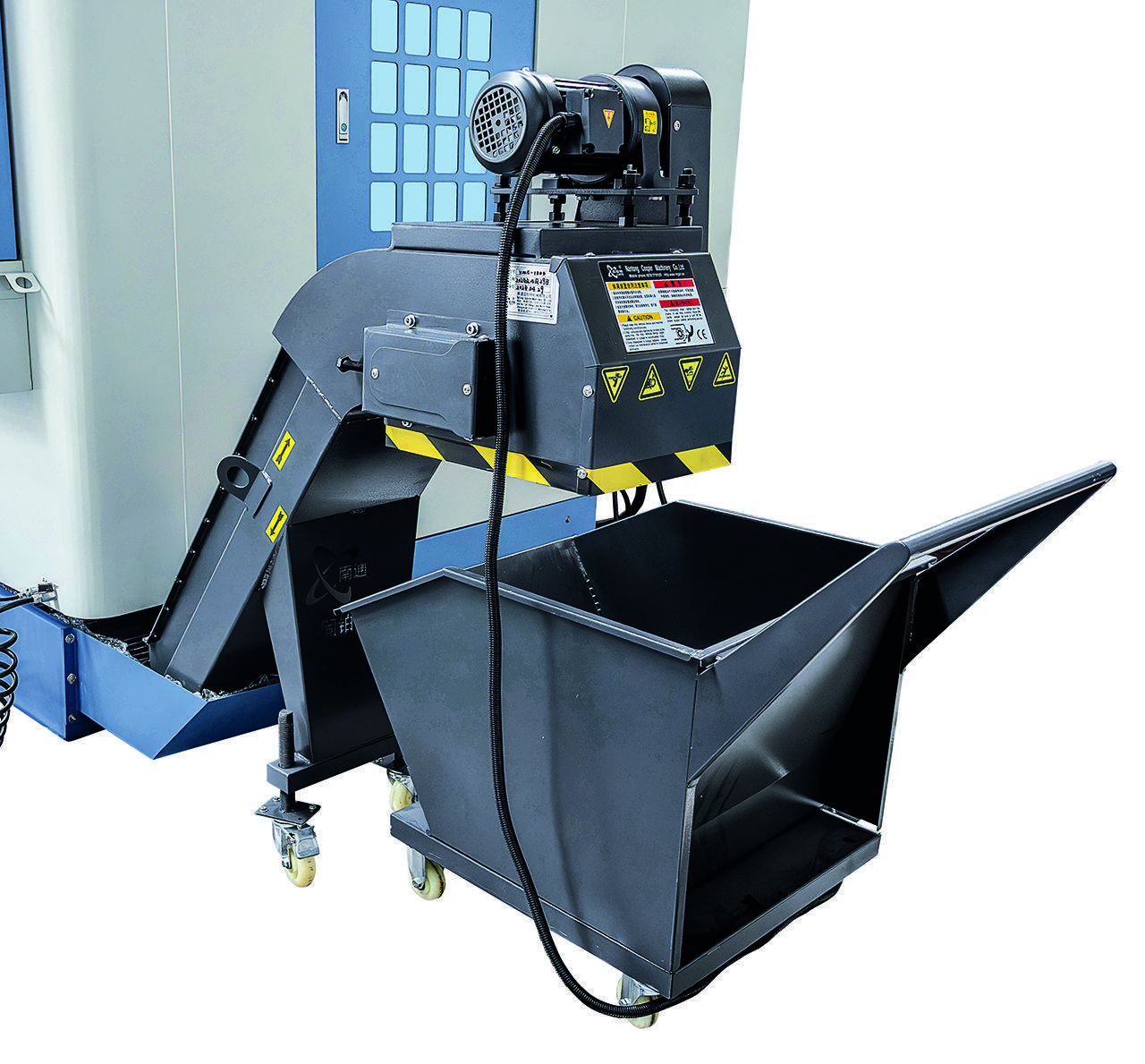

- Kettenspäneförderer mit Wagen
- Präzisions-Linearführung in allen Achsen
- Automatische Spindelausblasfunktion
- Automatische Spindelorientierung
- Maschinenvollverkleidung mit 2 vorderen Schiebetüren
- CE-Sicherheitsglas
- Sicherheitsverriegelung
- Arbeitsraumbeleuchtung

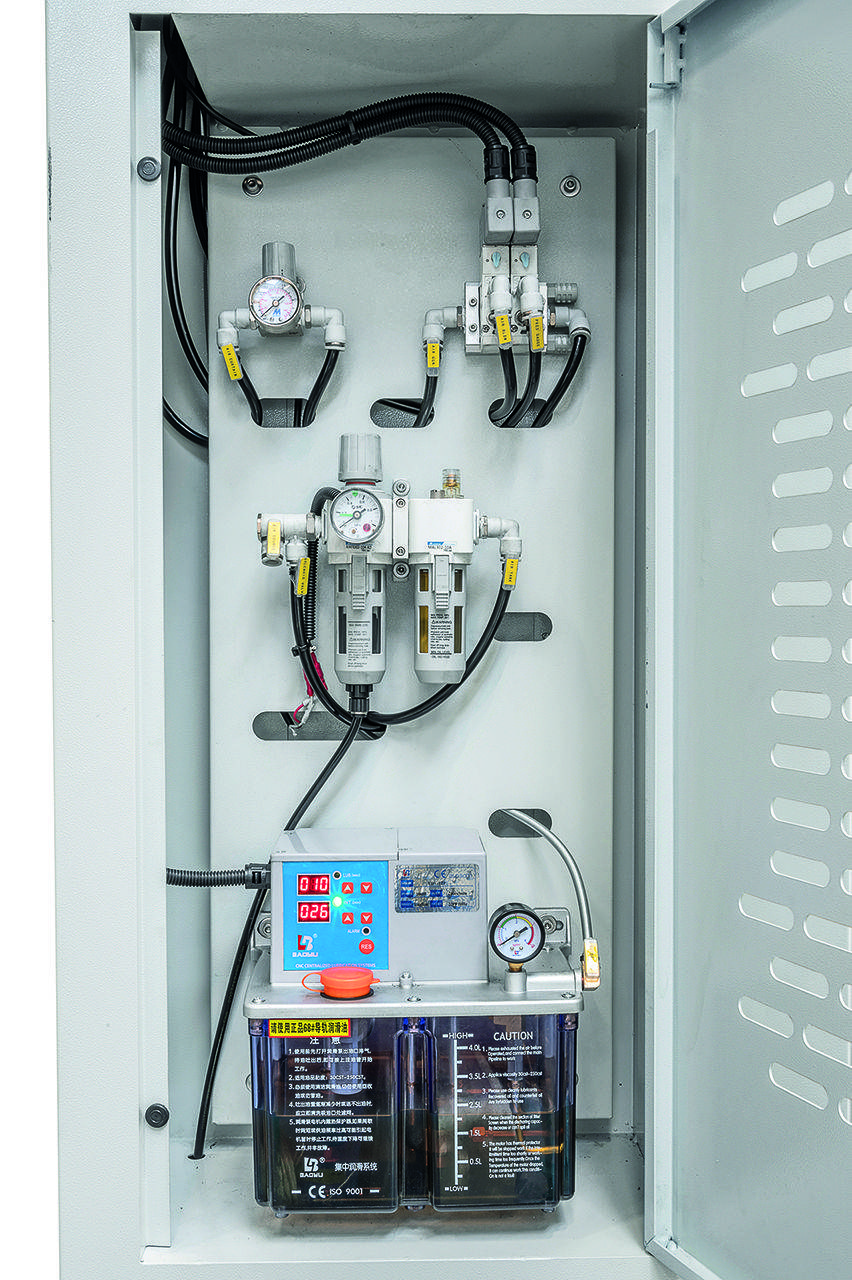

- Automatische Zentralschmierung
- Druckluft-Handpistole
- Kühlmittel-Handsprühpistole

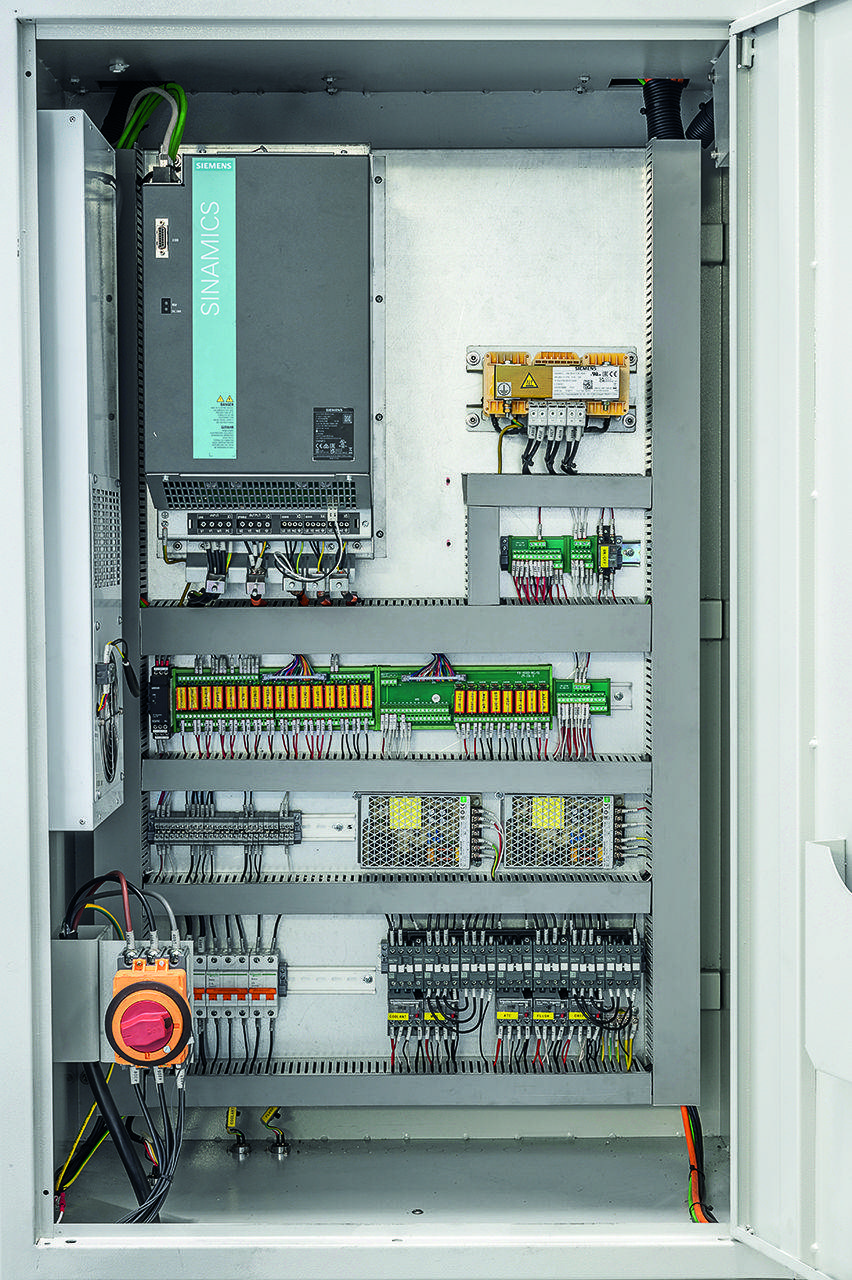

- Elektro-Schaltschrank mit Klimaanlage

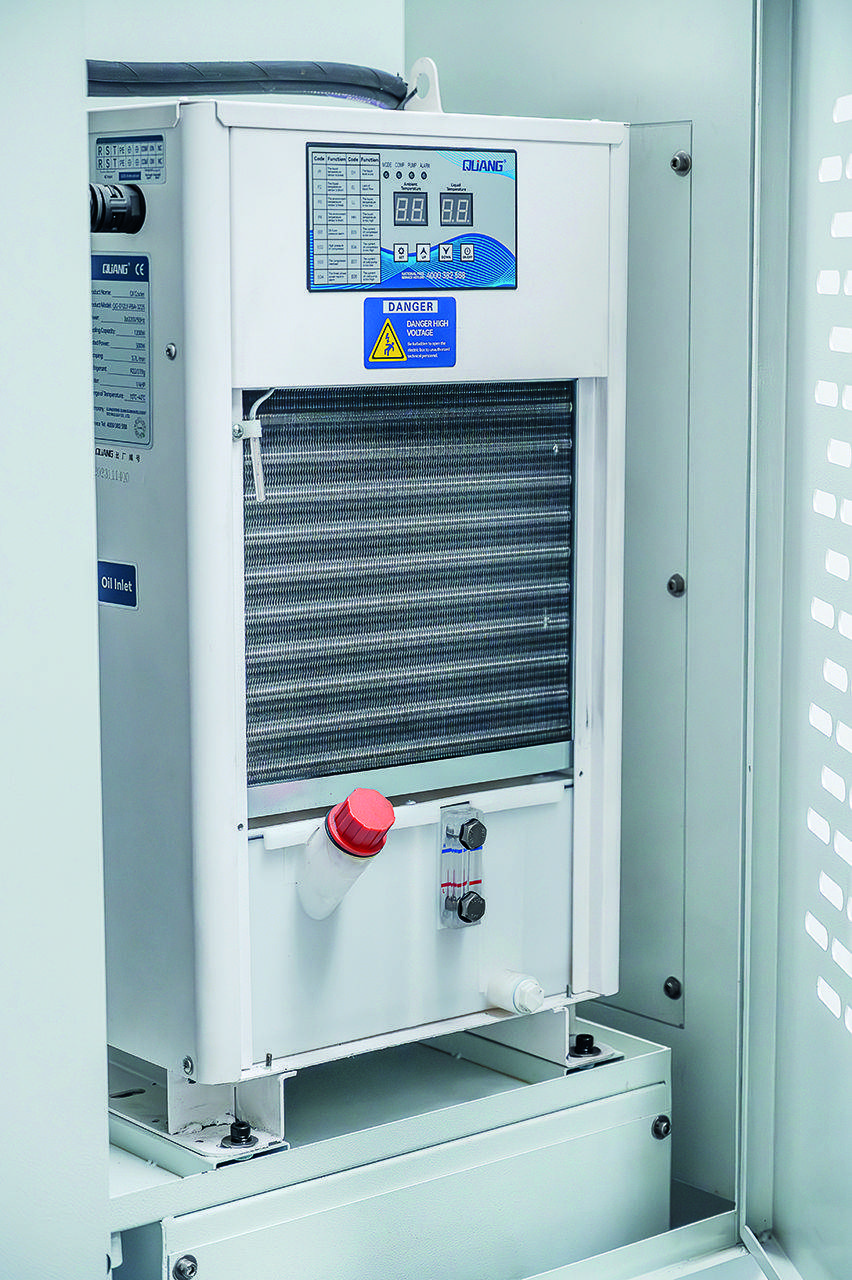

- Spindelölkühlung

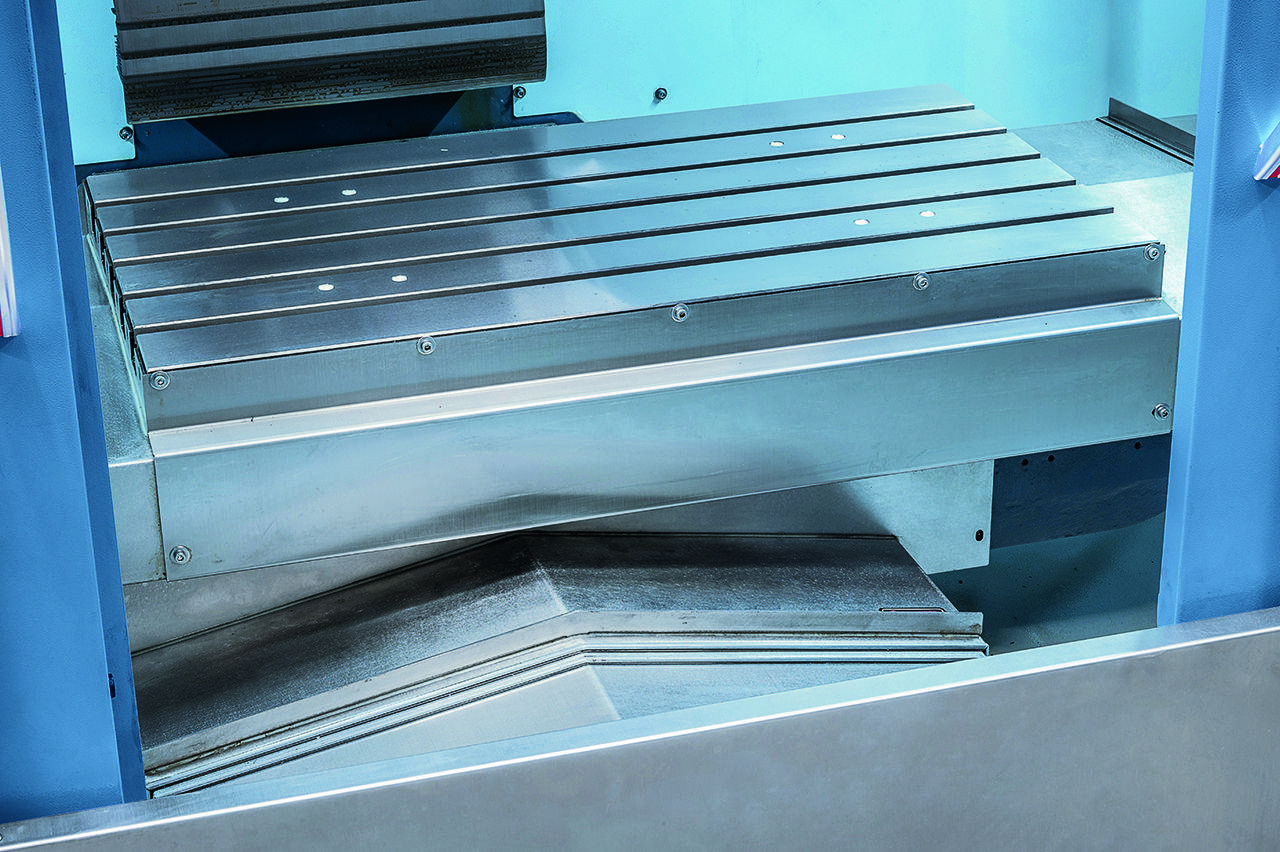

- Teleskopabdeckung in x- und y-Achse
- Kühlmitteleinrichtung
