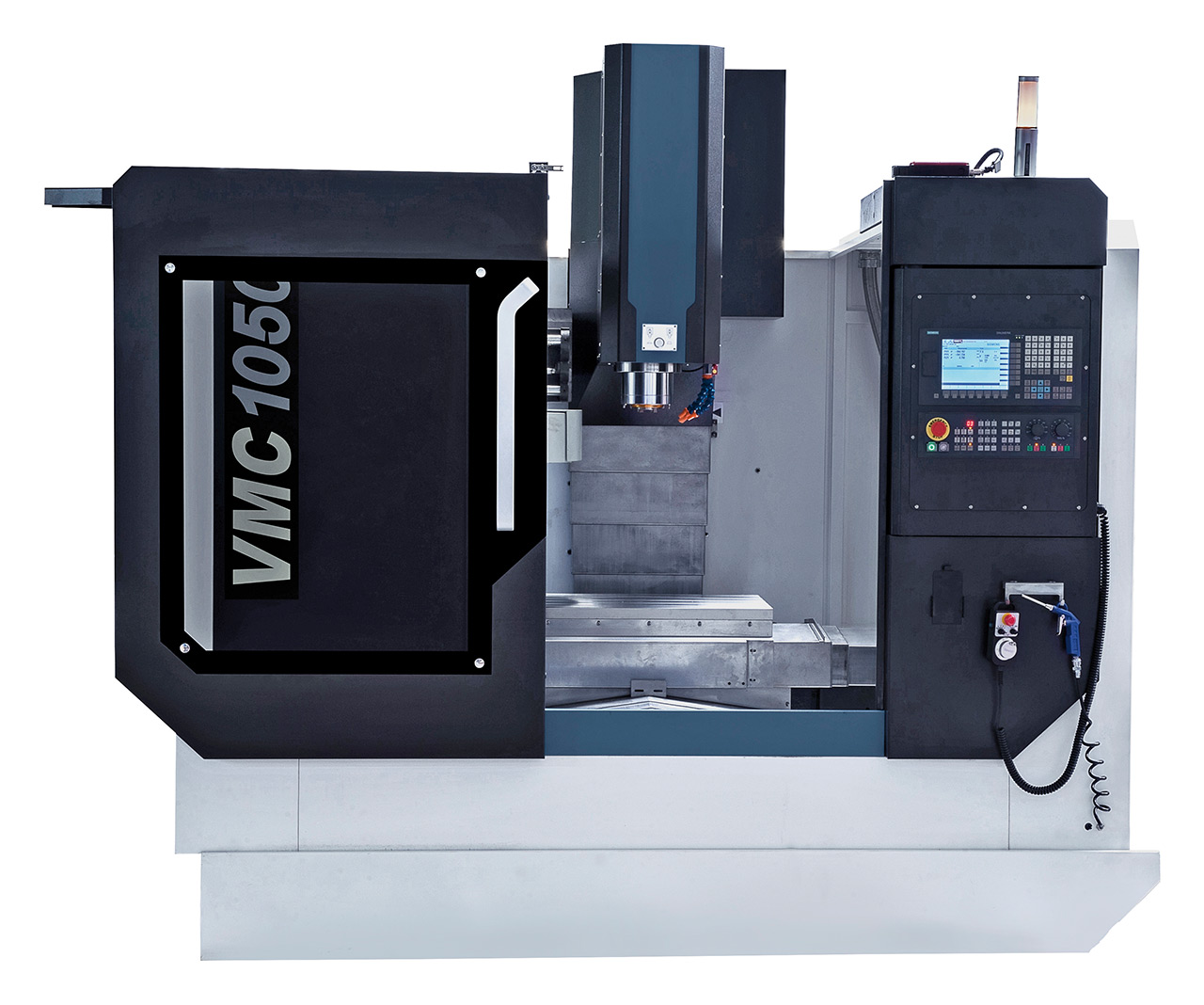

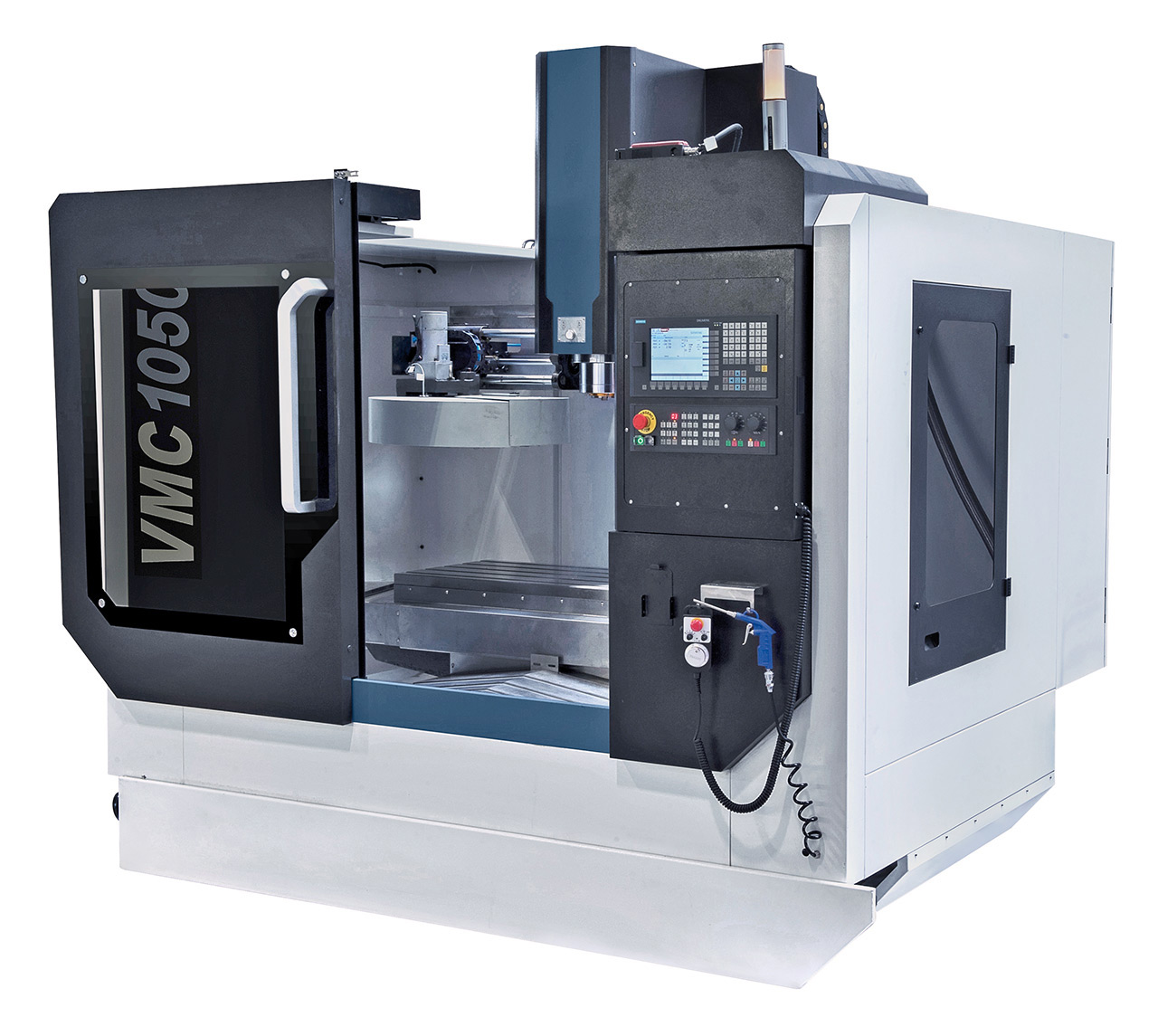

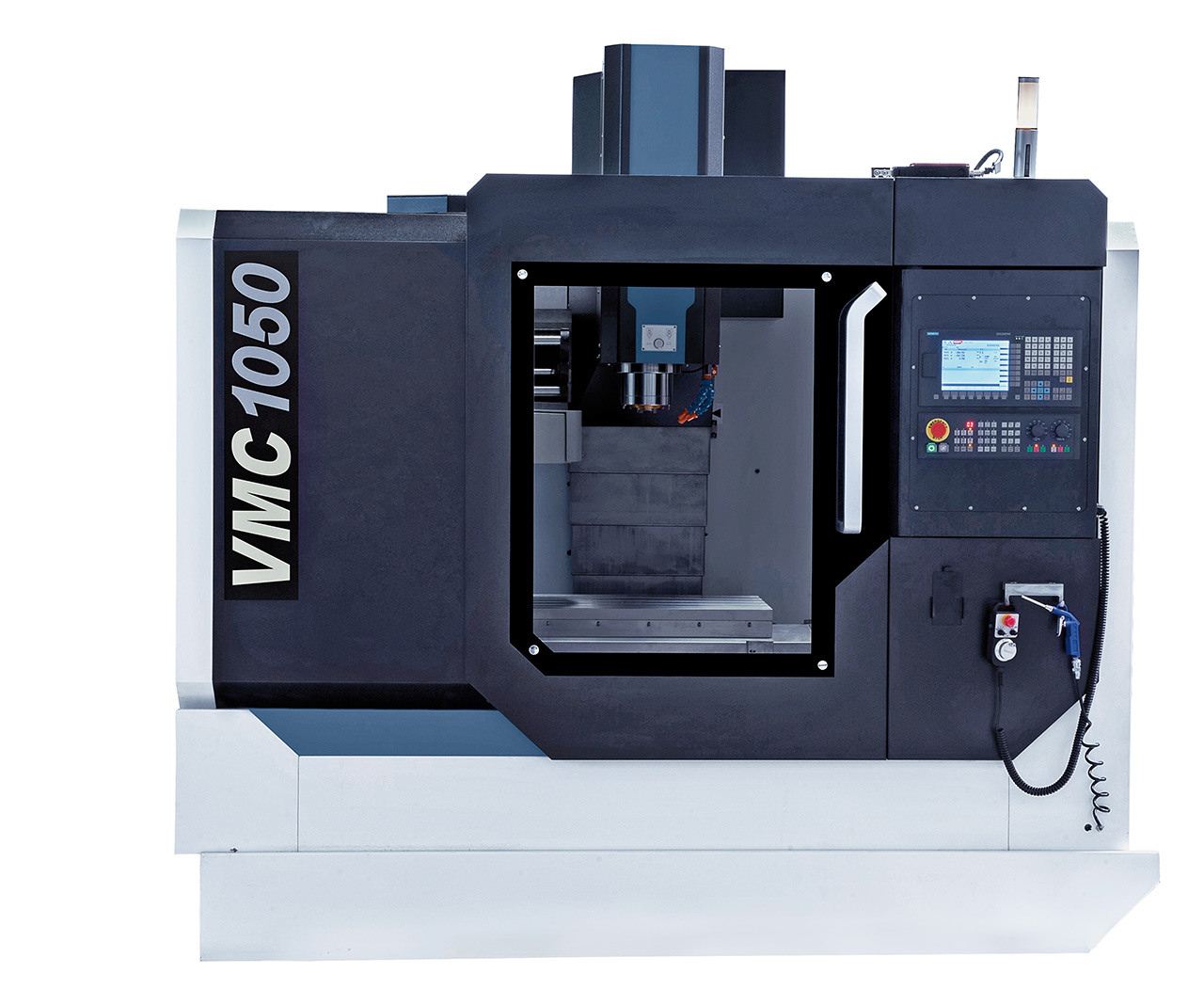

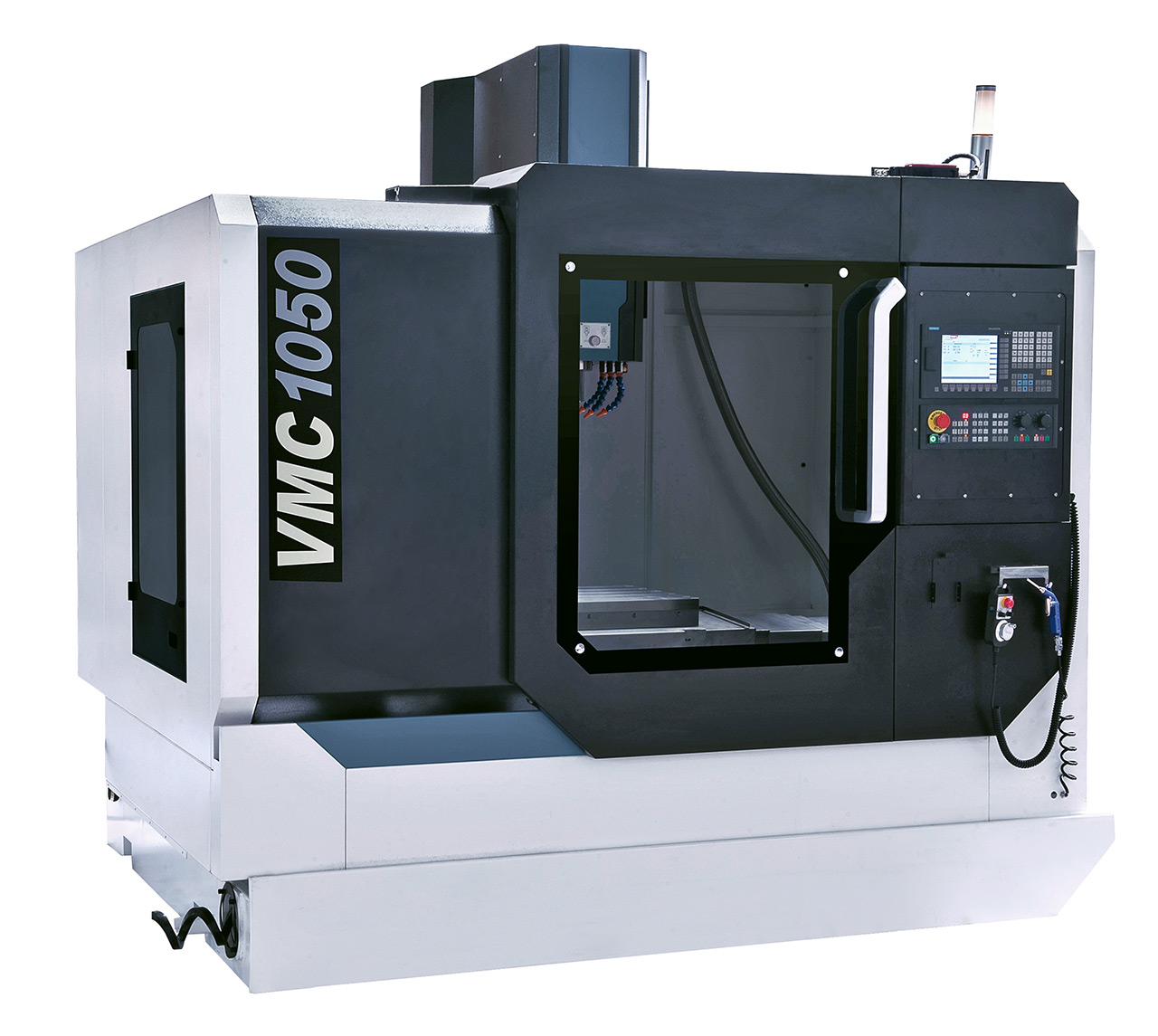

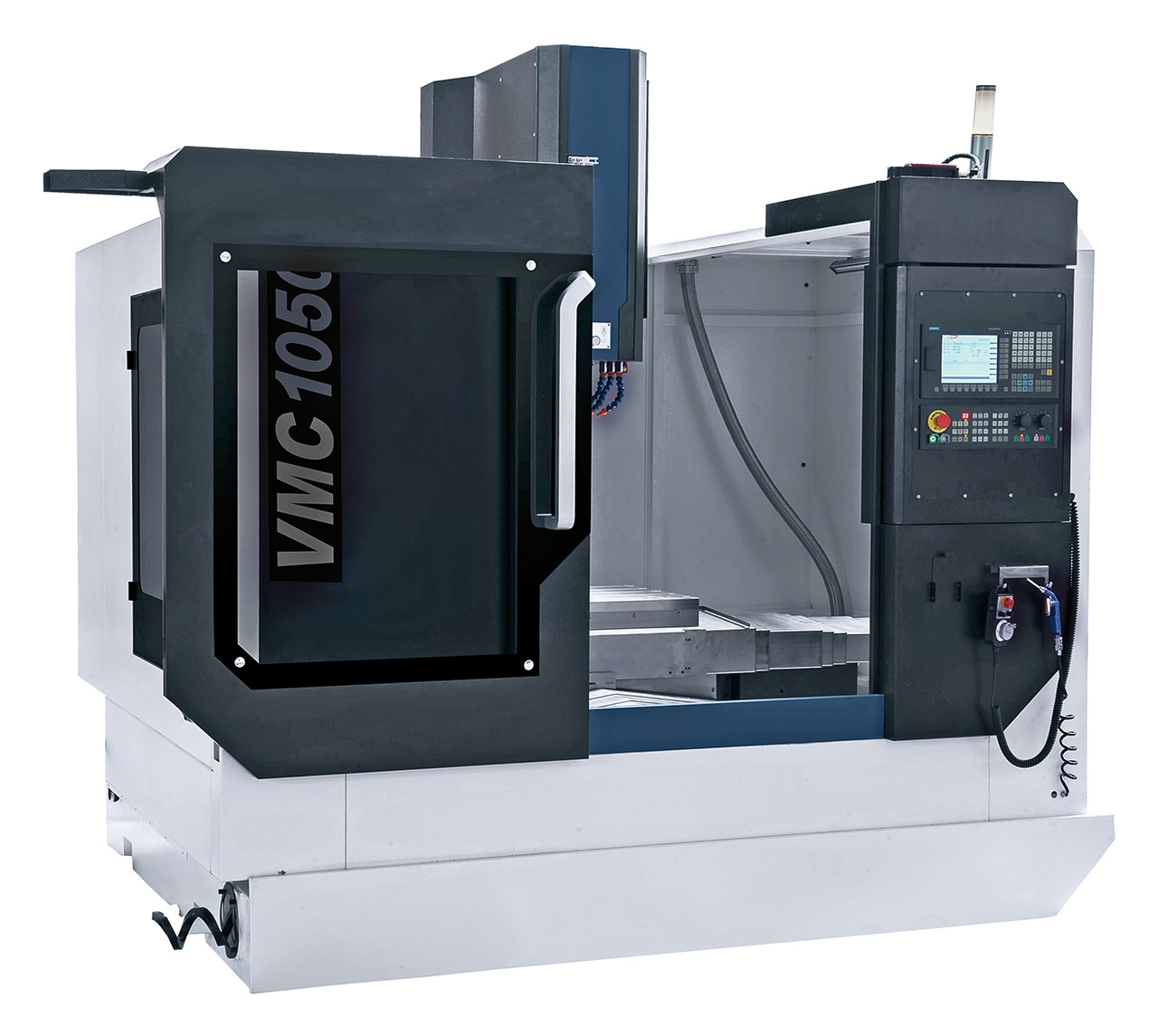

Bernardo CNC-Vertikal-Bearbeitungszentrum VMC 1050 mit Siemens Steuerung SINUMERIK 808D Advanced 16
58.072,00 €
Nicht mehr verfügbar
Produktinformationen "Bernardo CNC-Vertikal-Bearbeitungszentrum VMC 1050 mit Siemens Steuerung SINUMERIK 808D Advanced 16"
Das CNC-Vertikalbearbeitungszentrum VMC 1050 ist wahlweise mit einer Siemens Sinumerik 808D Advanced 16 oder 828D Steuerung und einem 16-fach Werkzeugwechsler ausgestattet. Durch die kompakte Bauweise, einer Tischgröße von 1000 x 500 mm sowie den großen Verfahrwegen ist dieses Modell ideal zur Bearbeitung von kleinen und mittelgroßen Serien in der Produktion, aber auch zur Einzelteilanfertigung im Formen- bzw. Maschinenbau sowie im Ausbildungsbereich wird dieses Modell mit Erfolg eingesetzt.
Bernardo Technische Daten
|
Arbeitsbereich |
|
|
Tischabmessung |
1000 x 500 mm |
|
Spindelaufnahme |
BT 40 |
|
Spindeldrehzahl, stufenlos |
40 - 8000 U/min |
|
Verfahrweg x-Achse |
850 mm |
|
Verfahrweg y-Achse |
500 mm |
|
Verfahrweg z-Achse |
500 mm |
|
Abstand Spindelnase - Tischoberfläche |
110 - 610 mm |
|
Ausladung |
560 mm |
|
Tischbelastbarkeit |
500 kg |
|
T-Nuten (Anzahl / Breite / Abstand) |
5 / 18 / 100 mm |
|
Vorschub |
|
|
Arbeitsvorschub x-, y- und z-Achse |
10 - 10.000 mm/min |
|
Eilgang x- und y-Achse |
30.000 mm/min |
|
Eilgang z-Achse |
24.000 mm/min |
|
Genauigkeiten |
|
|
Positioniergenauigkeiten |
± 0,005 mm |
|
Wiederholgenauigkeiten |
± 0,003 mm |
|
Werkzeugträger |
|
|
Anzahl Werkzeugplätze |
16 Stk. |
|
Werkzeuggröße Ø x L max. |
130 x 300 mm |
|
Werkzeuggewicht max. |
8 kg |
|
Werkzeugwechselzeit, Werkzeug / Werkzeug |
7 sek. |
|
Motorleistung Spindelmotor |
11,0 kW |
|
Maschinenabmessung (B x T x H) |
2500 x 2200 x 2400 mm |
|
Gewicht ca. |
5500 kg |
Bernardo Funktionen
- Präzisions-Linearführungen und leistungsstarke Servoantriebe für hohe Eilgangsgeschwindigkeiten in allen Achsen und hoher Werkstückbelastung

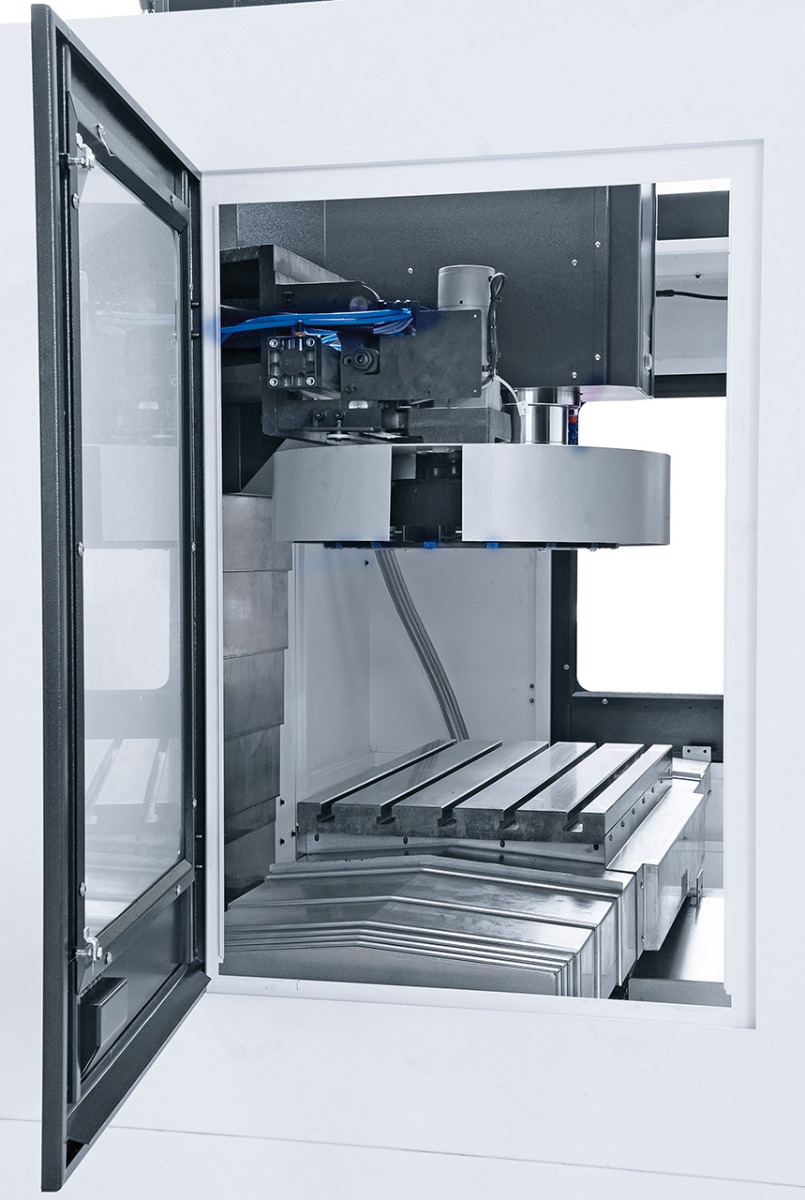

- Maschinenvollverkleidung mit einer Schiebetüre und 2 Seitentüren für einfachen Zugang
- Hohe Wirtschaftlichkeit durch die umfangreiche Serienausstattung sowie einer Vielzahl an optionalem Zubehör
- Stabiles Gussgestell in Starr-Bettbauweise für hohe Laufruhe und beste Fräsleistungen

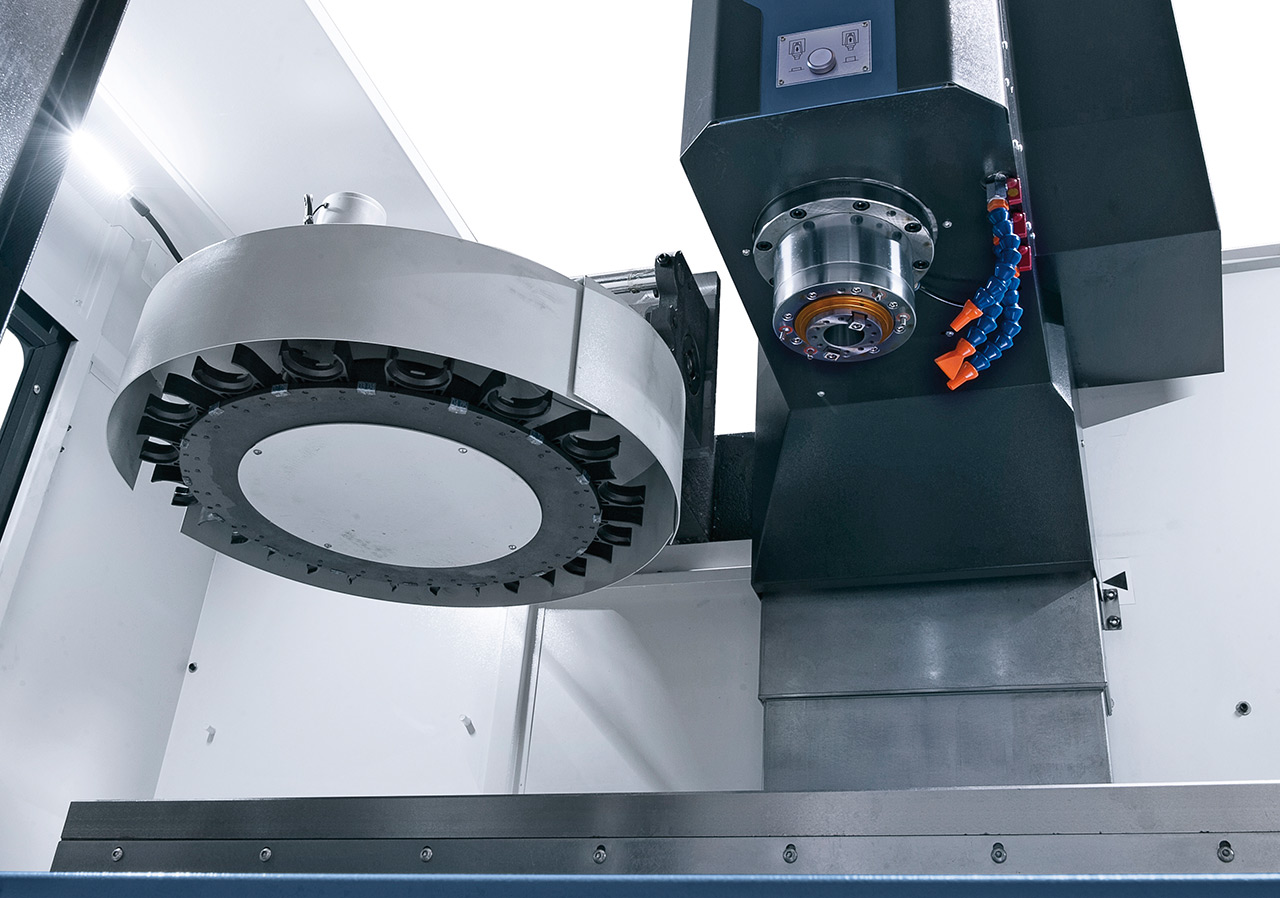

- Automatischer 16-fach Werkzeugwechsler in Karussellbauweise
- Präzisions-Kugelumlaufspindeln mit vorgespannten Muttern in allen 3 Achsen
- Zentralschmierung für die Führungsbahnen und Kugelumlaufspindeln

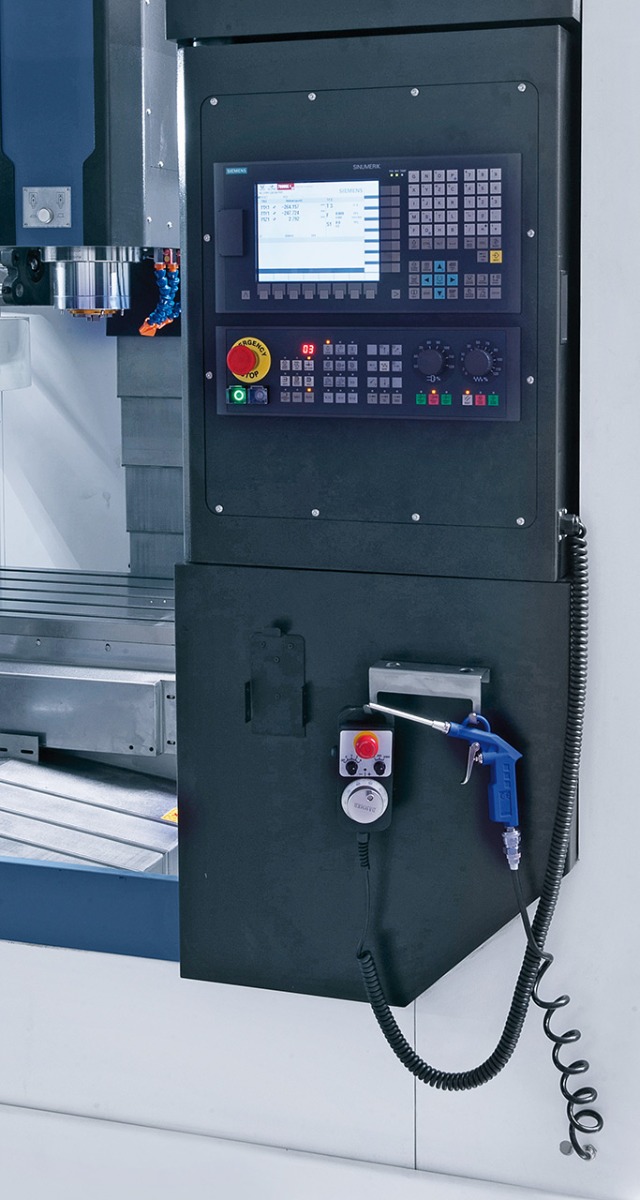

- Ergonomisch angebrachte Bedienelemente am schwenkbaren Bedienpult

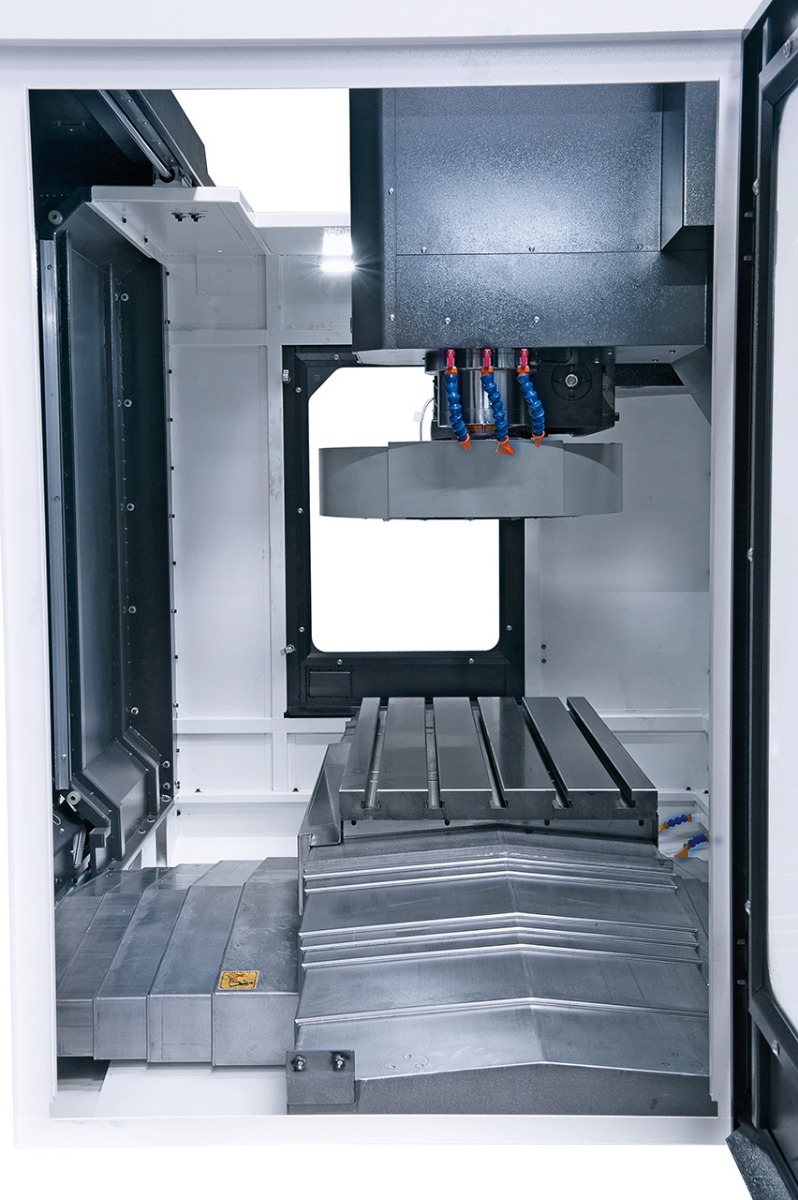

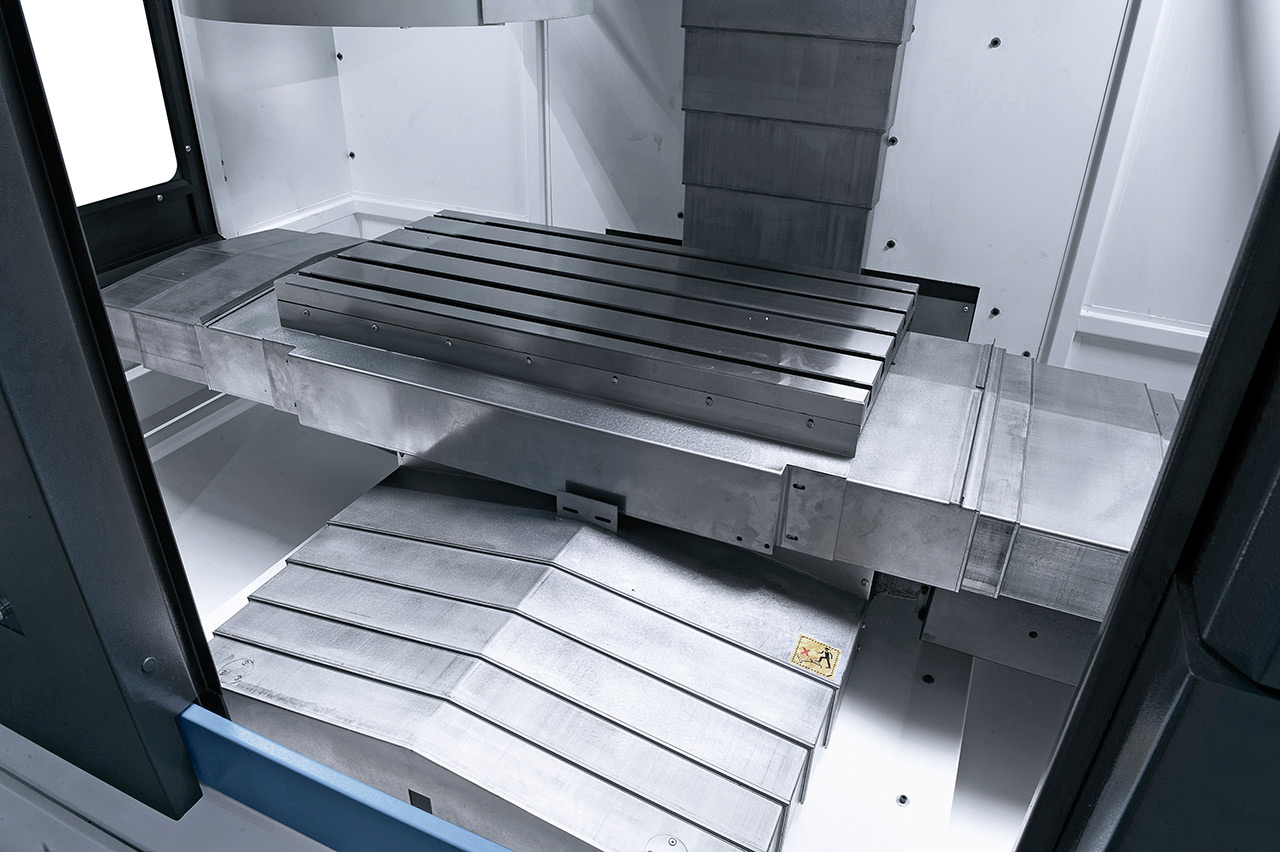

- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
Bernardo Lieferumgang
- Siemens Sinumerik Steuerung
- Vorbereitet zum Anbau einer 4. Achse
- Elektronisches Handrad mit Not-Aus-Taster
- Siemens Servoantriebe für alle 3 Achsen
- 16-fach Werkzeugwechsler
- Spiralspäneförderer
- Präzisions-Linearführung in allen Achsen
- Automatische Spindelausblasfunktion
- Automatische Spindelorientierung
- Maschinenvollverkleidung mit 1 vorderen Schiebetüre
- CE-Sicherheitsglas
- Sicherheitsverriegelung
- LED-Maschinenleuchte

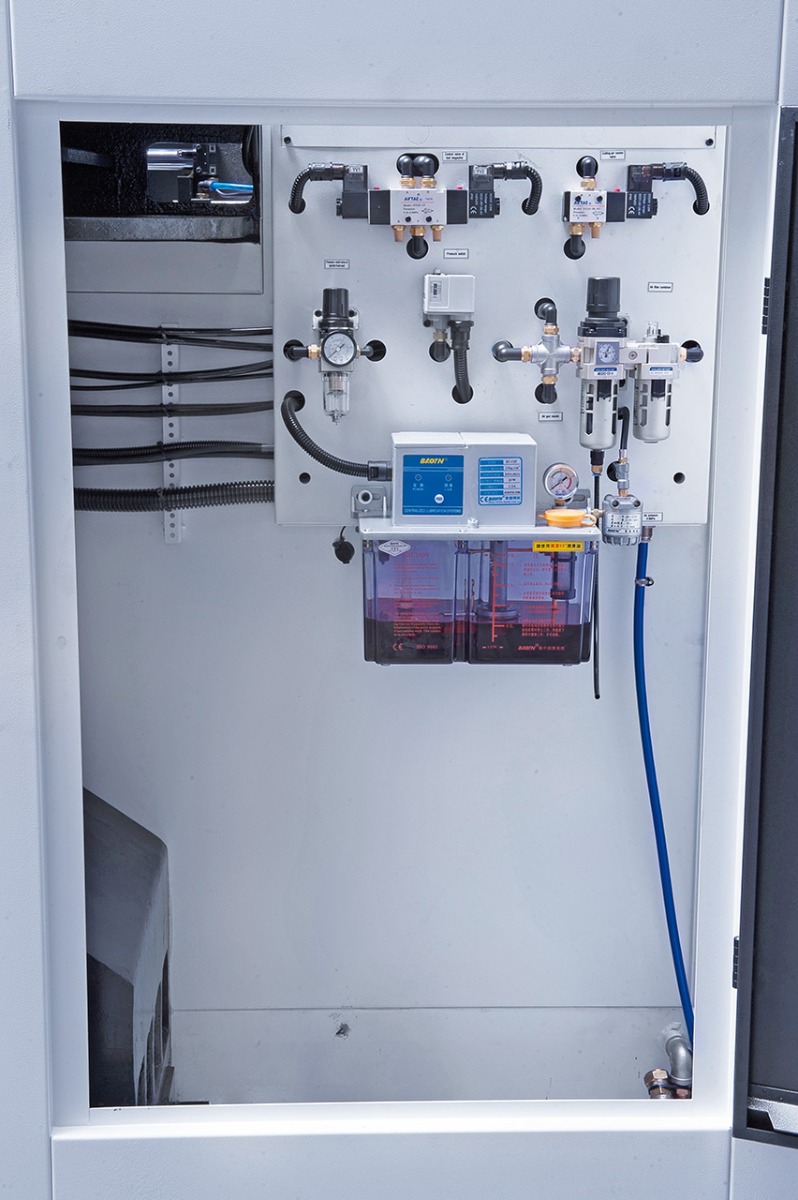

- Automatische Zentralschmierung
- Druckluft-Handpistole
- Teleskopabdeckung in x-, y- und z-Achse
- Kühlmitteleinrichtung
