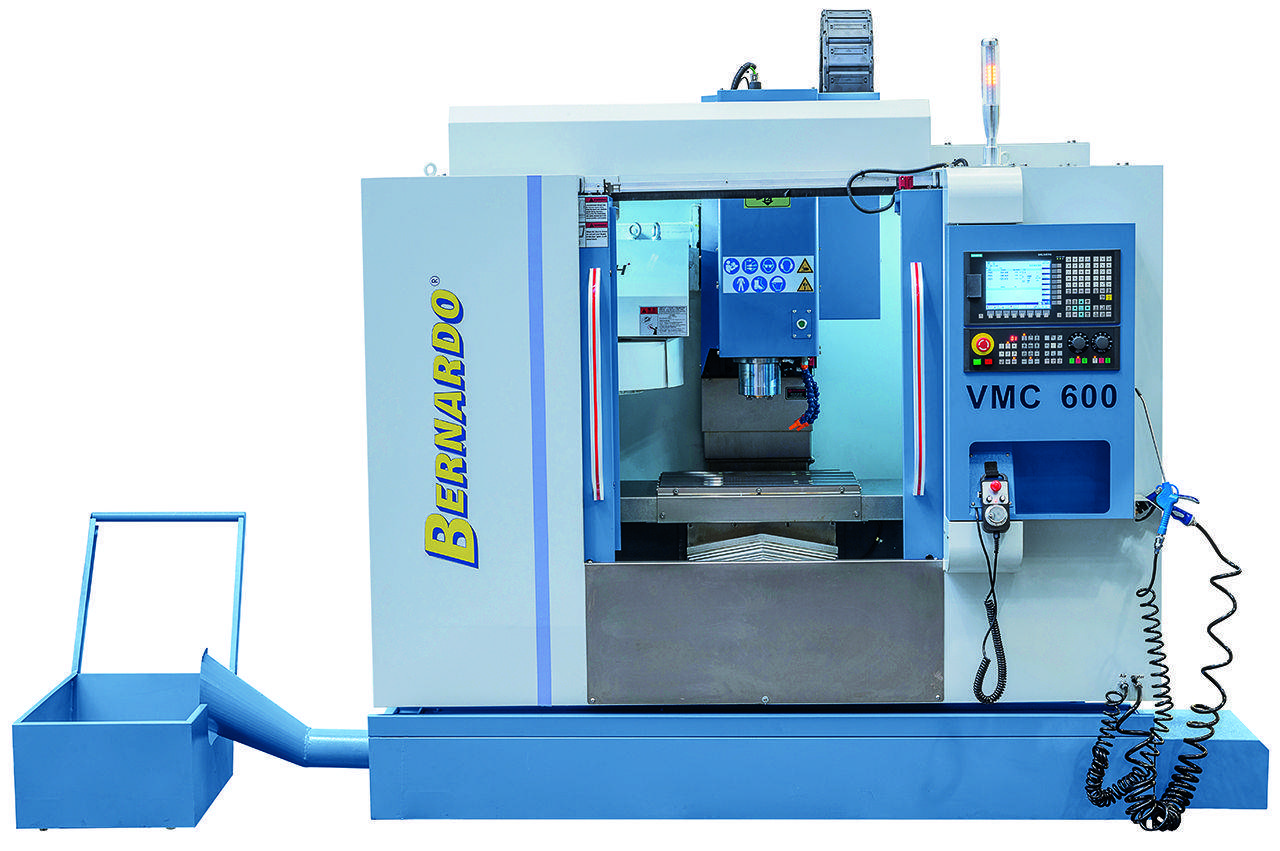

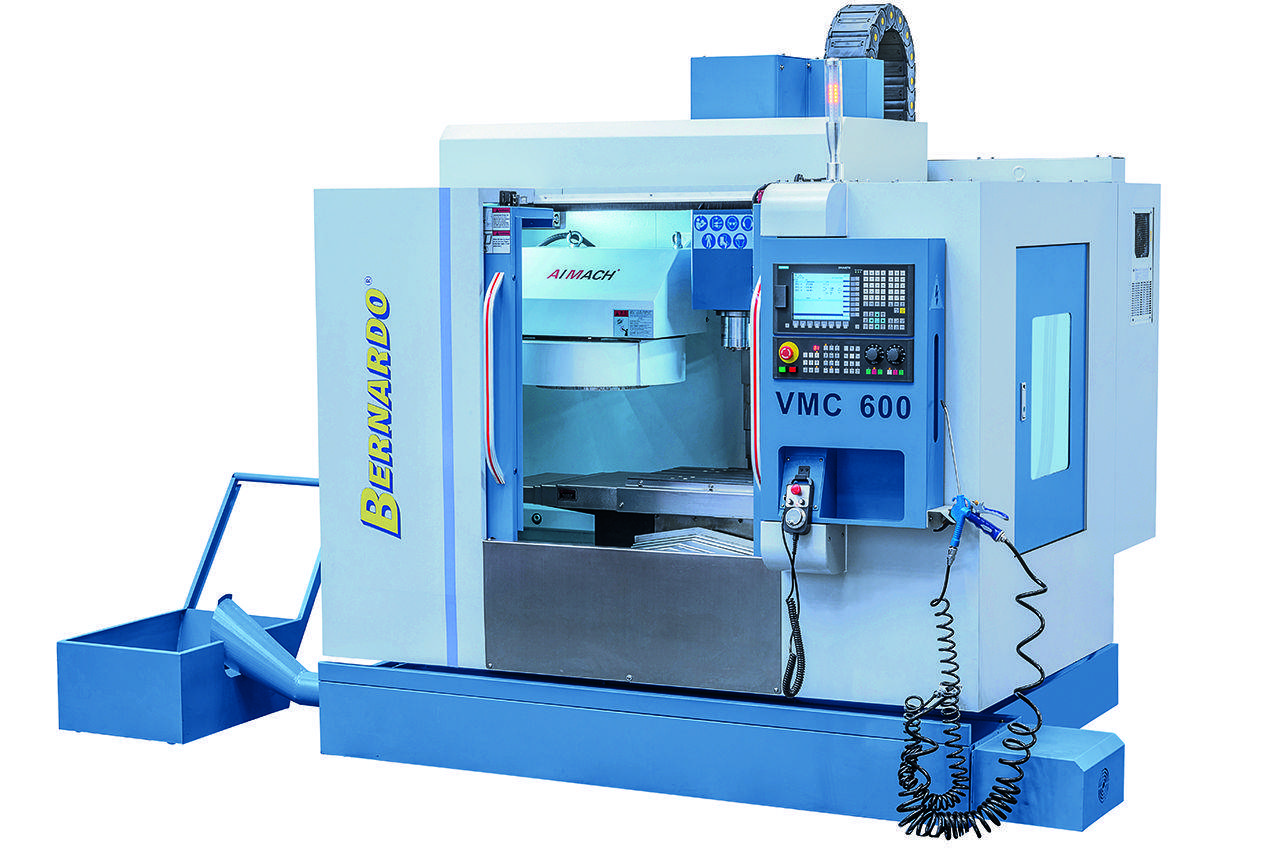

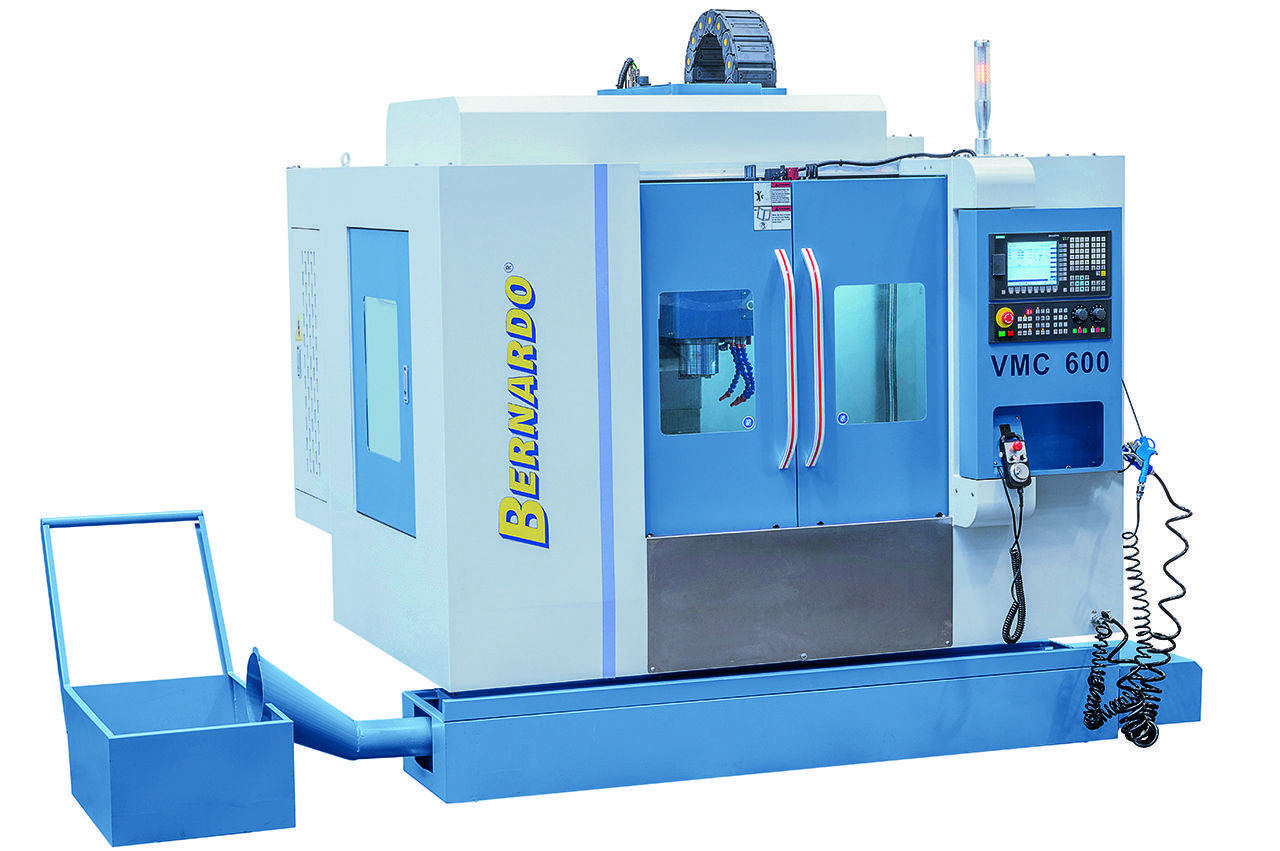

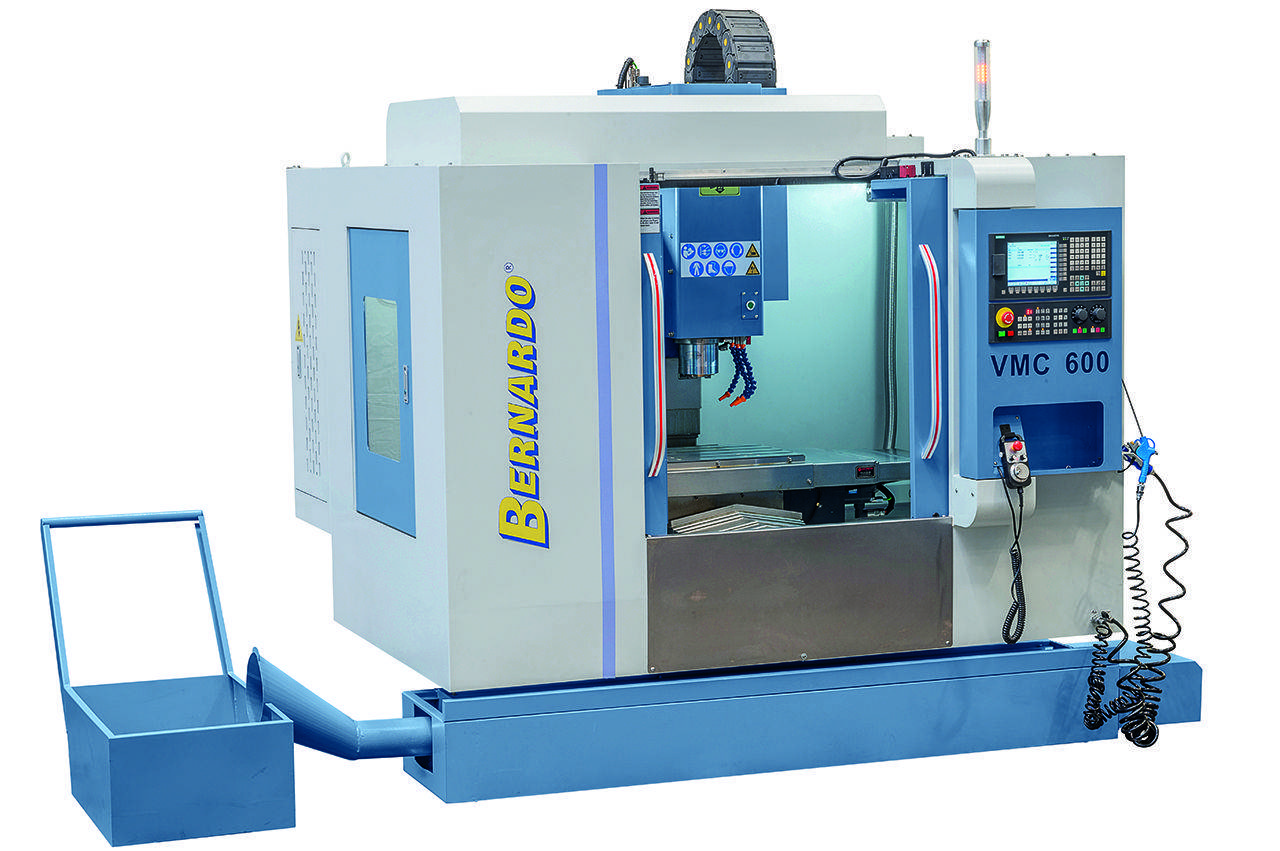

Bernardo CNC-Vertikal-Bearbeitungszentrum VMC 600 mit Siemens 808D Advanced 16
33.334,28 €
% Regulärer Preis: 35.462,00 € (6% gespart)
Nicht mehr verfügbar
Produktinformationen "Bernardo CNC-Vertikal-Bearbeitungszentrum VMC 600 mit Siemens 808D Advanced 16"
Das CNC-Vertikalbearbeitungszentrum VMC 600 mit der Siemens Sinumerik 808D Advanced Steuerung ist die ideale Maschine für den CNC-Einsteiger, wird aber auch gerne als Zweitmaschine neben großen CNC-Zentren eingesetzt. Durch das unschlagbare Preis-
Leistungsverhältnis ist dieses Modell zum Herstellen von kostengünstigen kleinen und mittelgroßen Serien optimal geeignet.
Bernardo Technische Daten
|
Arbeitsbereich |
|
|
Tischabmessung |
600 x 400 mm |
|

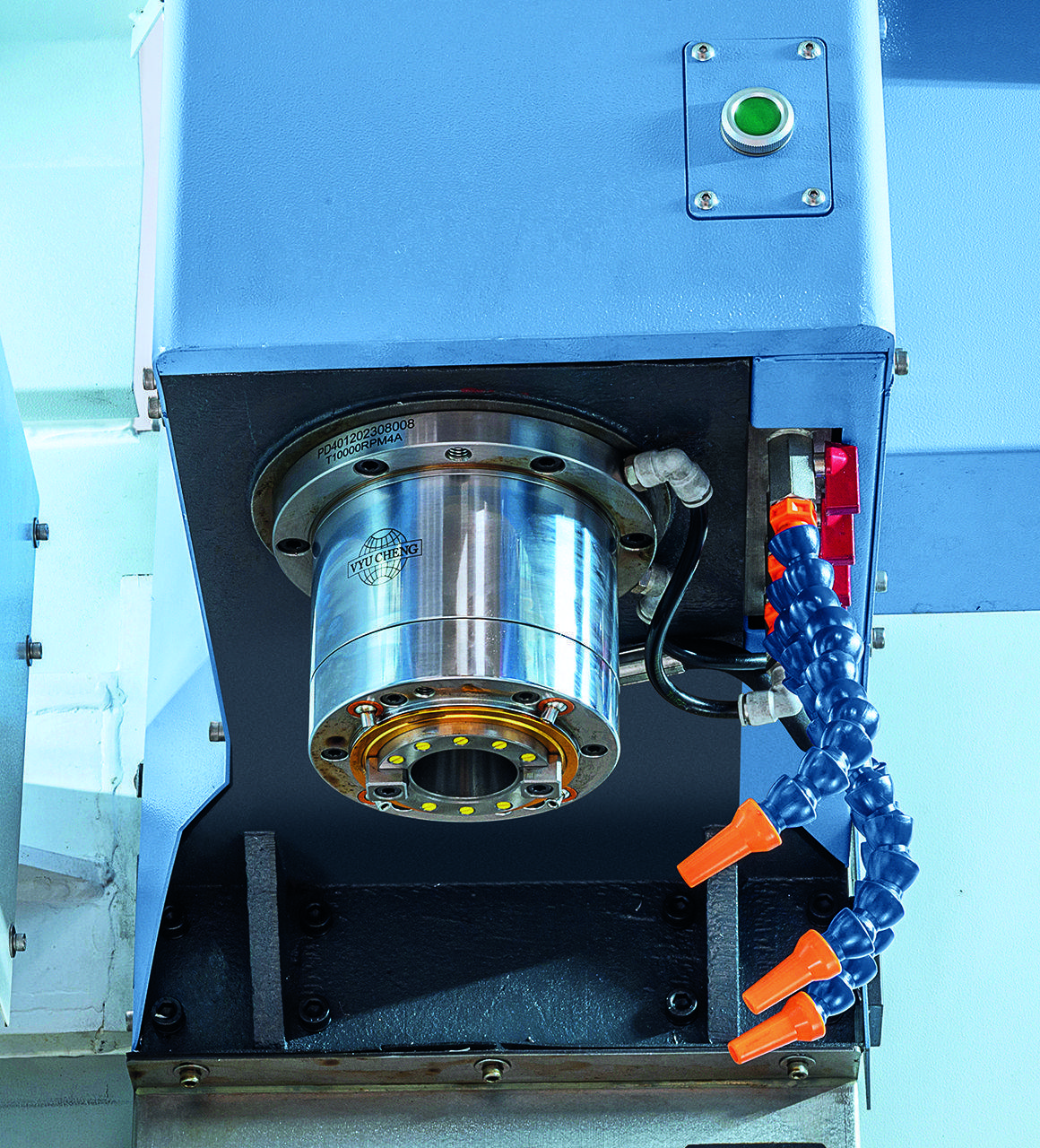

Spindelaufnahme |
BT 40 |
|
Spindeldrehzahl |
8000 U/min |
|
Verfahrweg x-Achse |
500 mm |
|
Verfahrweg y-Achse |
400 mm |
|
Verfahrweg z-Achse |
400 mm |
|
Abstand Spindelnase - Tischoberfläche |
70 - 470 mm |
|
Ausladung |
390 mm |
|
Tischbelastbarkeit |
350 kg |
|
T-Nuten (Anzahl / Breite / Abstand) |
4 / 14 mm / 85 mm |
|
Vorschub |
|
|
Arbeitsvorschub x-, y- und z-Achse |
1 - 10.000 mm/min |
|
Eilgang x- und y-Achse |
24 m/min |
|
Eilgang z-Achse |
24 m/min |
|
Genauigkeiten |
|
|
Positioniergenauigkeiten |
± 0,005 mm |
|
Wiederholgenauigkeiten |
± 0,003 mm |
|
Werkzeugträger |
|
|
Anzahl Werkzeugplätze |
16 Stk. |
|
Werkzeuggröße Ø x L max. |
78 x 250 mm |
|
Werkzeuggewicht max. |
8 kg |
|
Werkzeugwechselzeit, Werkzeug / Werkzeug |
2,3 sek. |
|
|
|
|
Motorleistung Spindelmotor |
3,7 kW |
|
Maschinenabmessung (B x T x H) |
2580 x 1960 x 2450 mm |
|
Gewicht ca. |
2500 kg |
Bernardo Funktionen
- Maschinenvollverkleidung mit zwei Schiebetüren an der Vorderseite und 2 Seitentüren für einfachen Zugang
- Stabiles Gussgestell in Starr-Bettbauweise für hohe Laufruhe und beste Fräsleistungen
- Präzisions-Linerführung und leistungsstarke Servoantriebe für hohe Eilgangsgeschwindigkeiten in allen Achsen und hoher Werkstückbelastung
- Hohe Wirtschaftlichkeit durch die umfangreiche Serienausstattung sowie einer Vielzahl an optionalem Zubehör
- Zentralschmierung für die Führungsbahnen und Kugelumlaufspindeln
- Ergonomisch angebrachte Bedienelemente am schwenkbaren Bedienpult

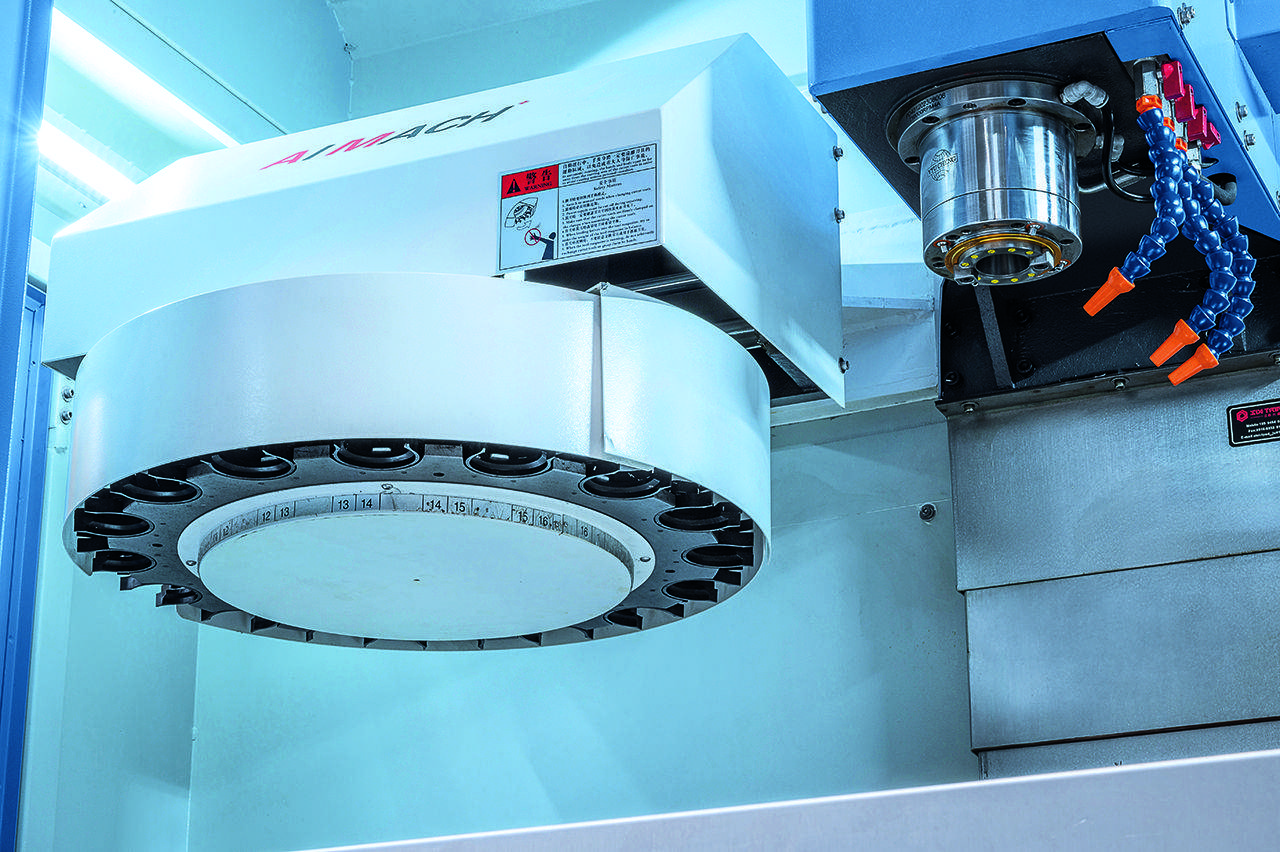

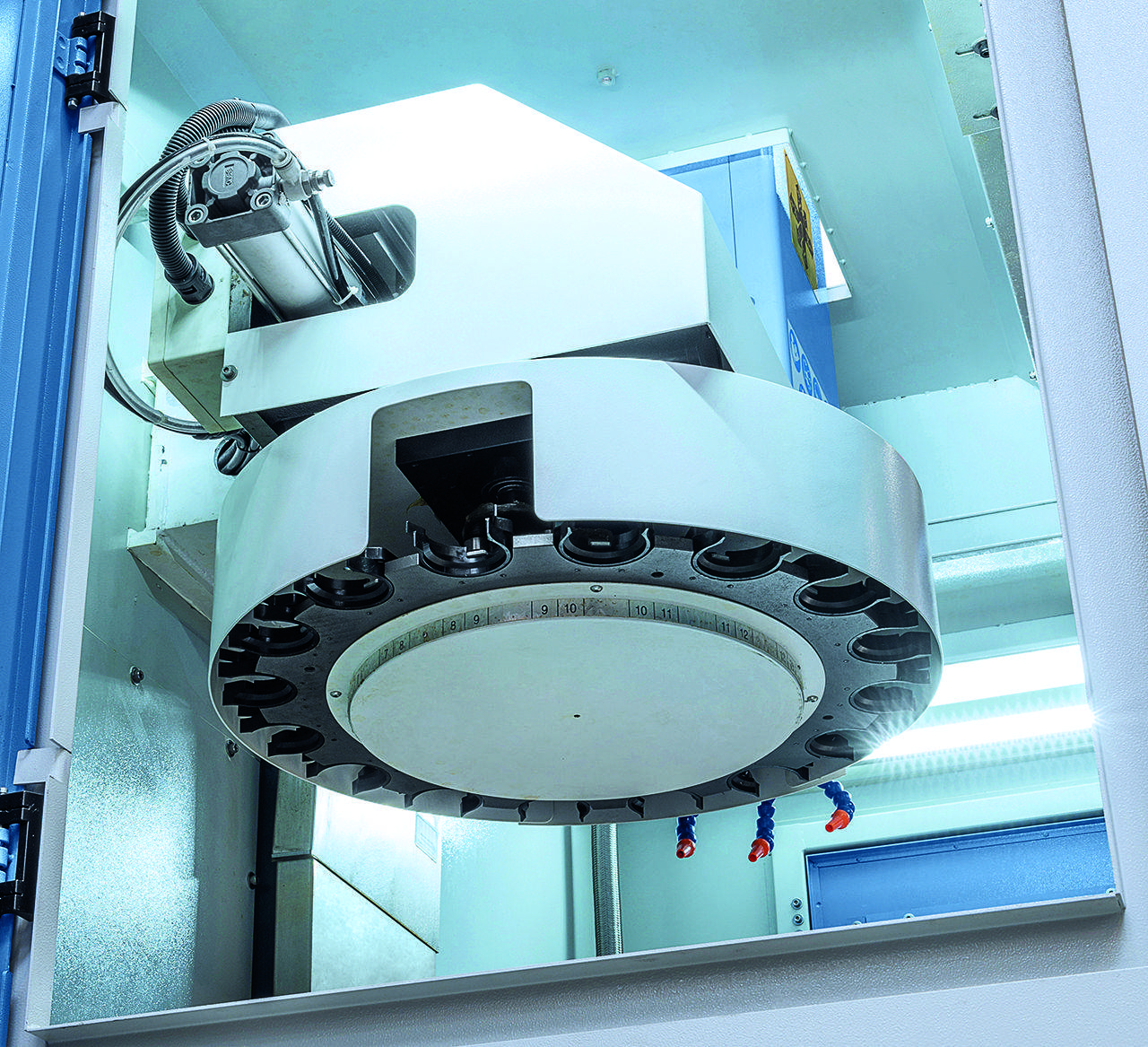

- Automatischer 16-fach Werkzeugwechsler in Karussellbauweise
- Präzisions-Kugelumlaufspindeln mit vorgespannten Muttern in allen 3 Achsen

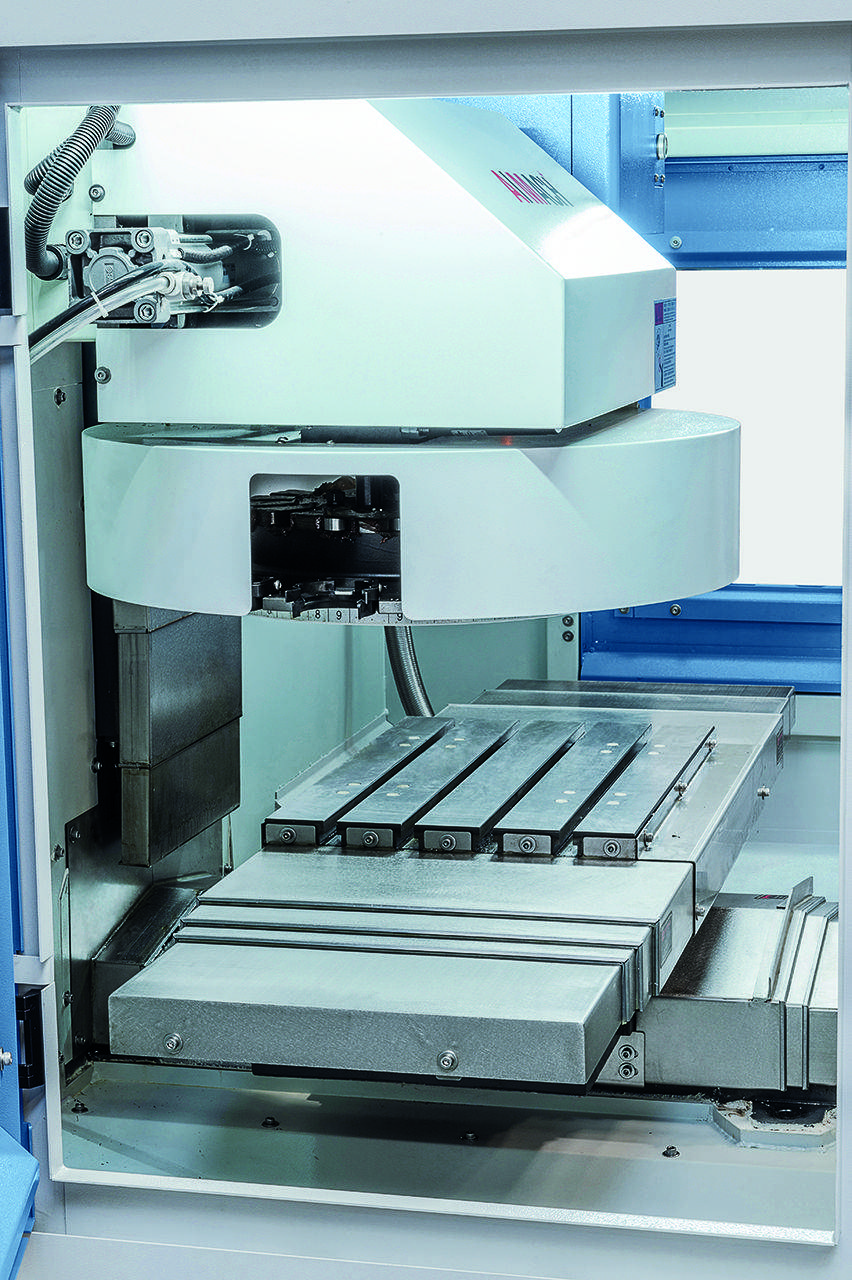

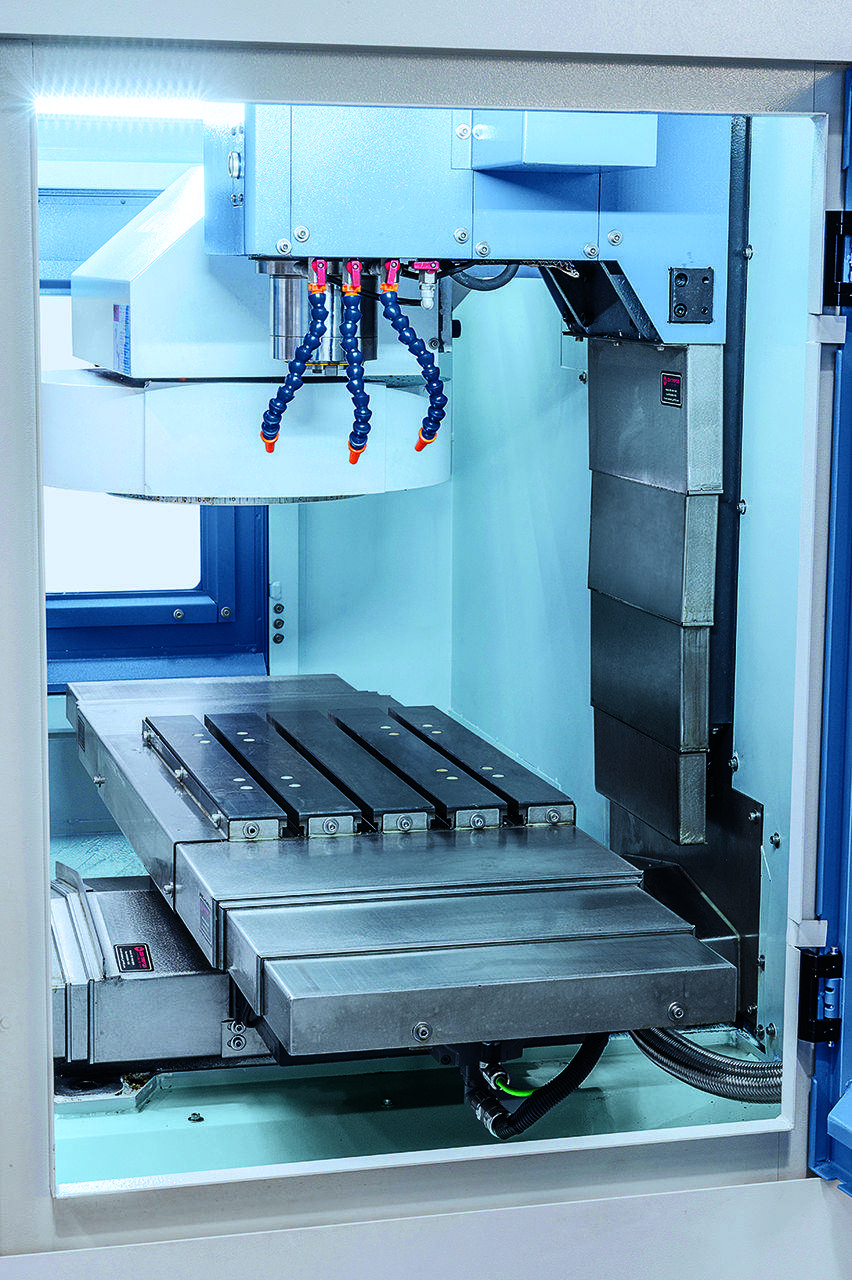

- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
Bernardo Lieferumgang

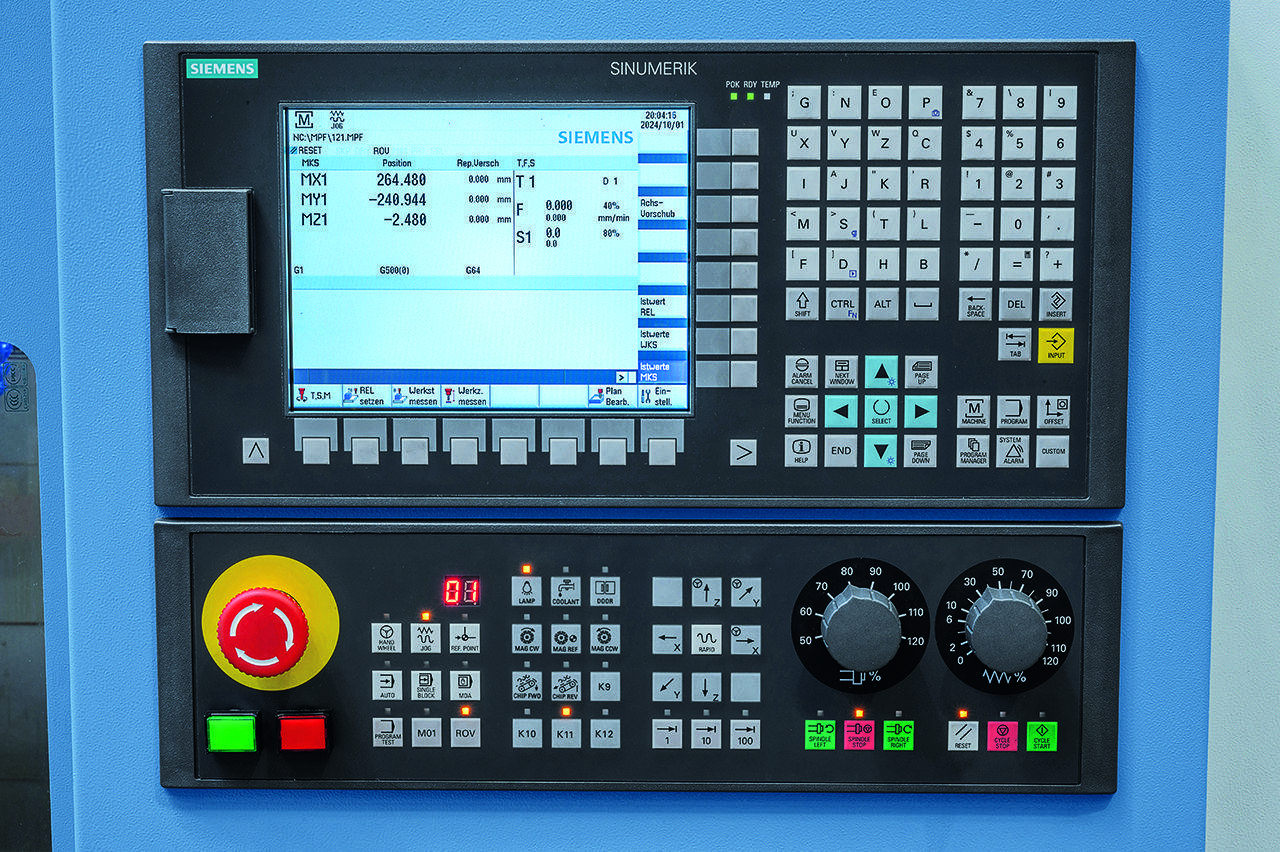

- Siemens Sinumerik 808D Advanced-16 Steuerung
- Vorbereitet zum Anbau einer 4. Achse

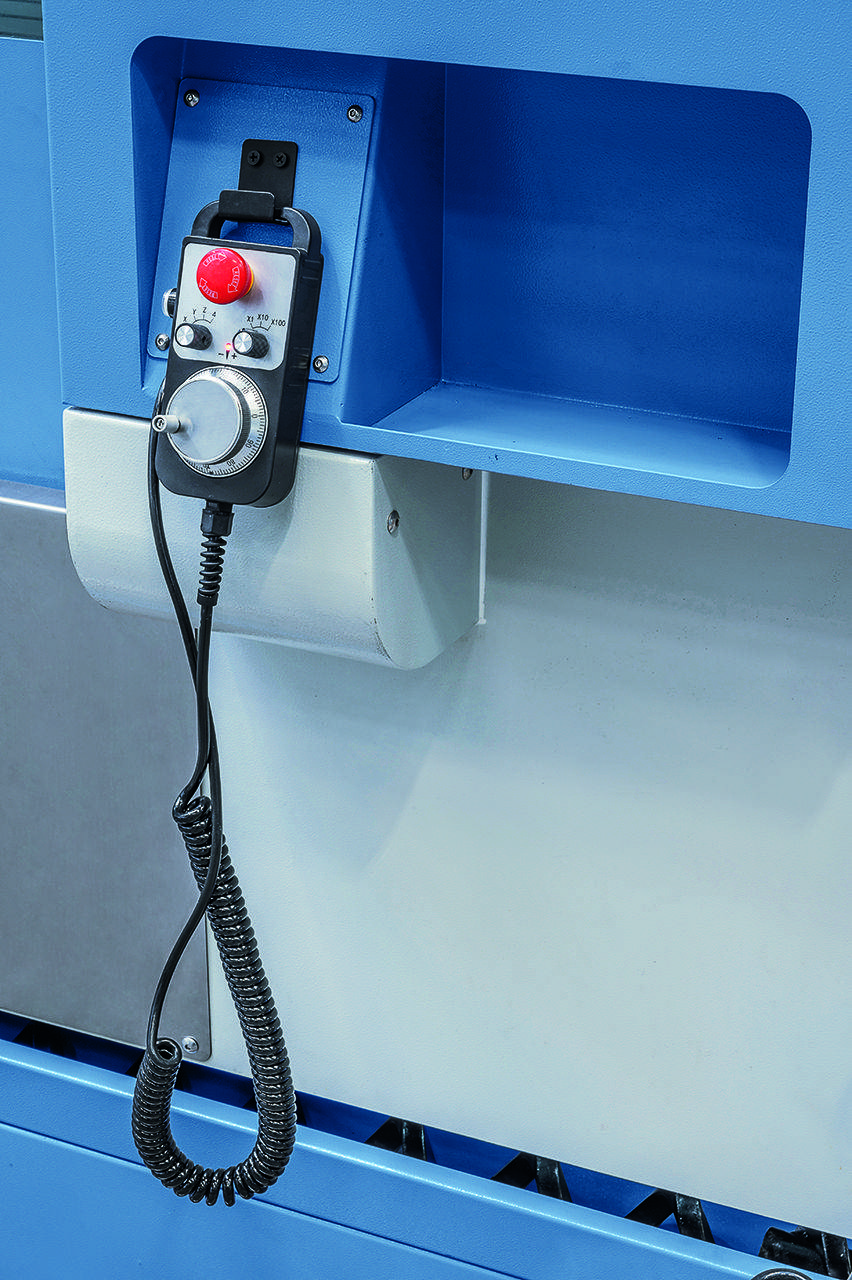

- Elektronisches Handrad mit Not-Aus-Taster

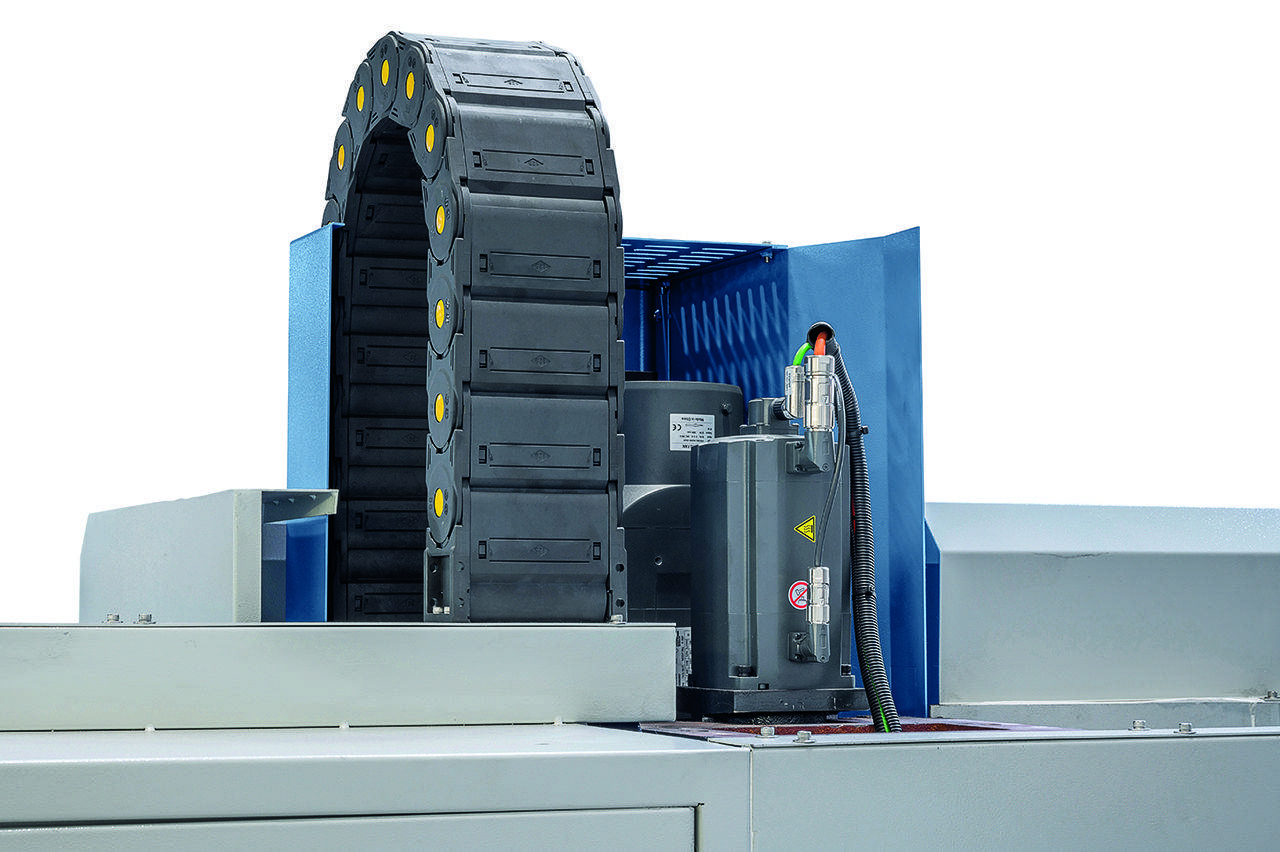

- Siemens Servoantriebe für alle 3 Achsen
- 16-fach Werkzeugwechsler

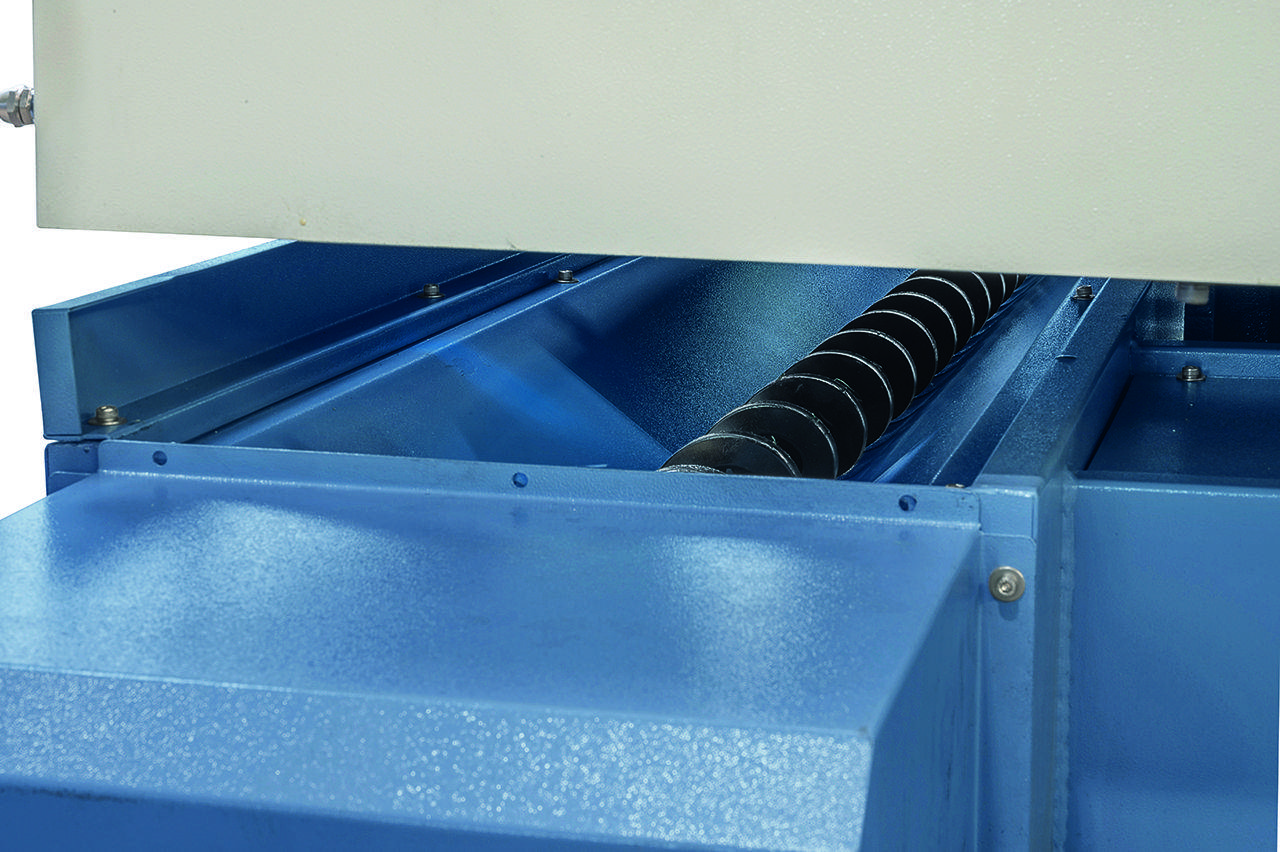

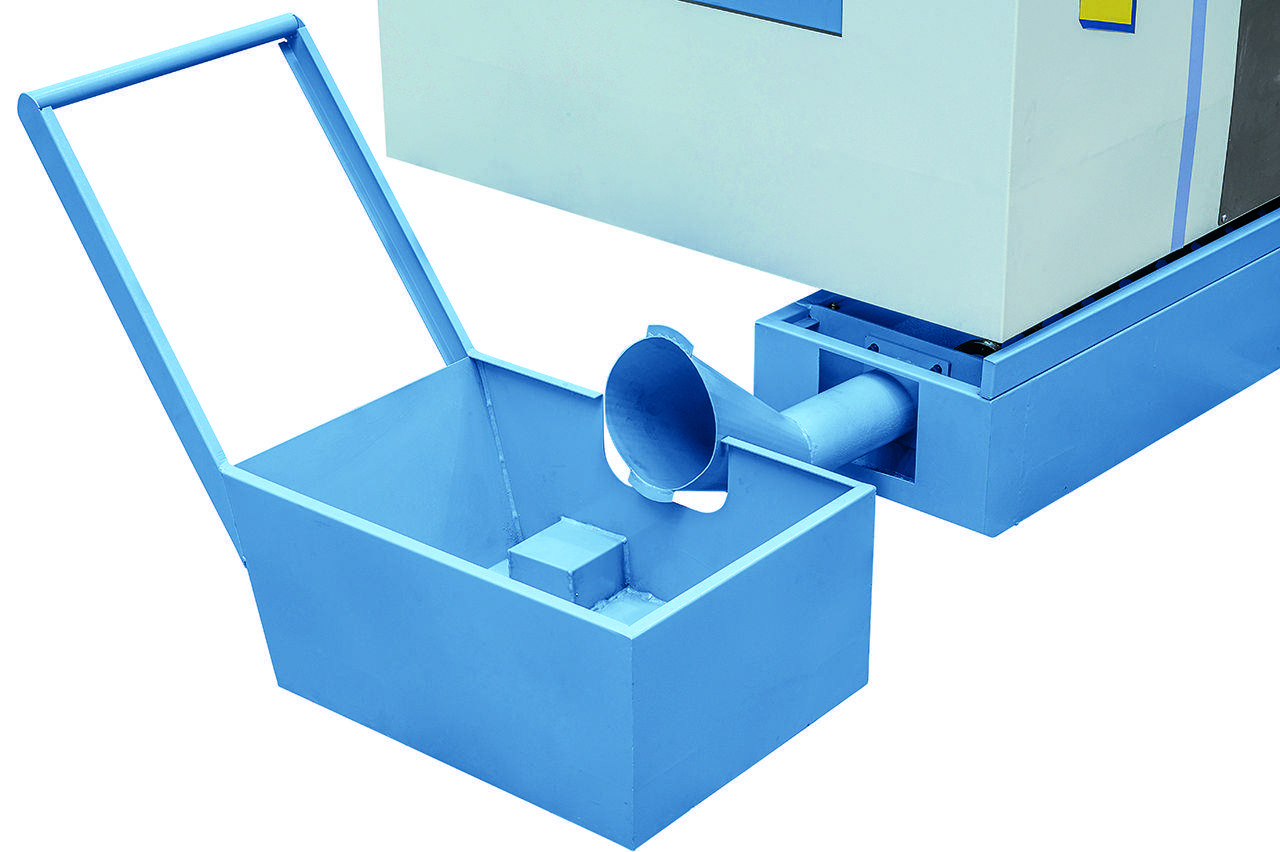

- Spiralspäneförderer
- Präzisions-Linearführung in allen Achsen
- Automatische Spindelausblasfunktion
- Automatische Spindelorientierung

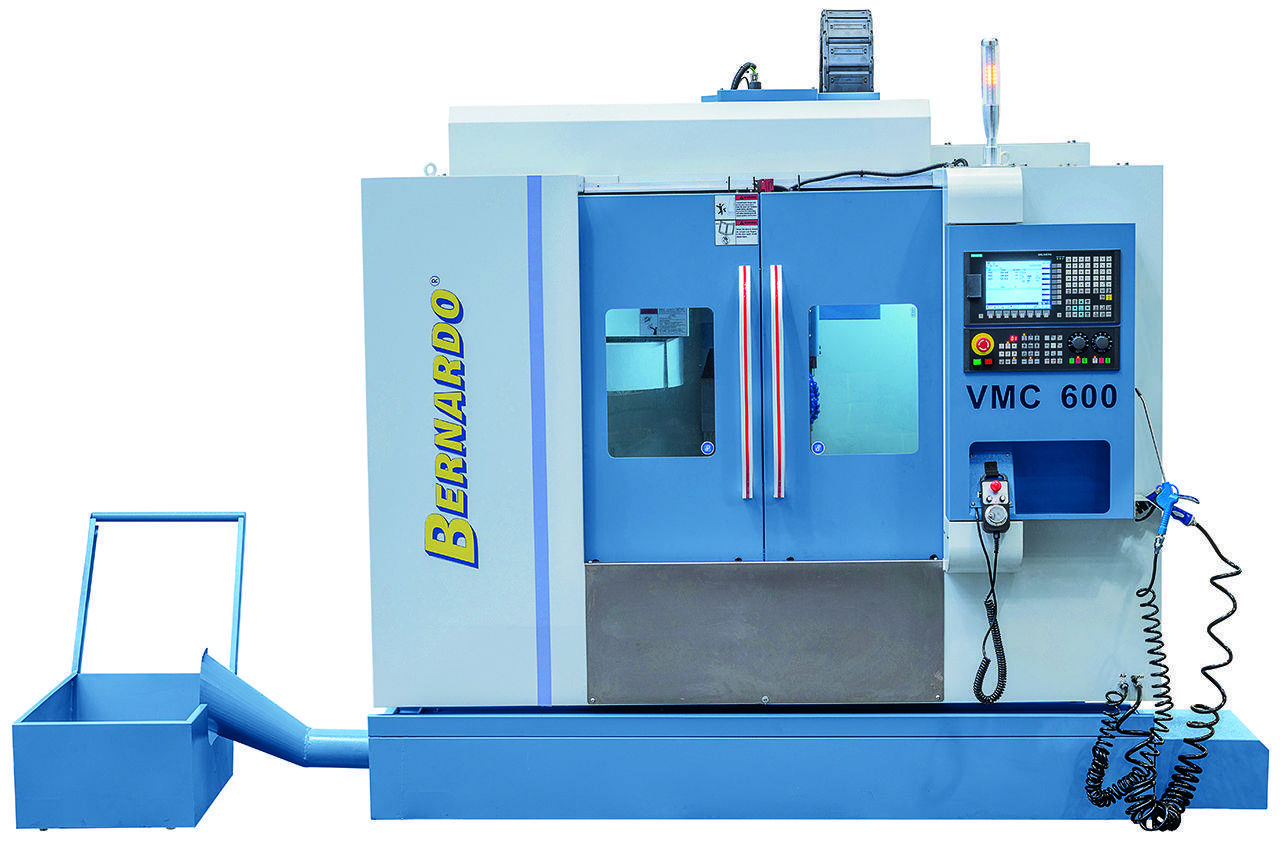

- Maschinenvollverkleidung mit 2 vorderen Schiebetüren
- CE-Sicherheitsglas
- Sicherheitsverriegelung
- Arbeitsraumbeleuchtung

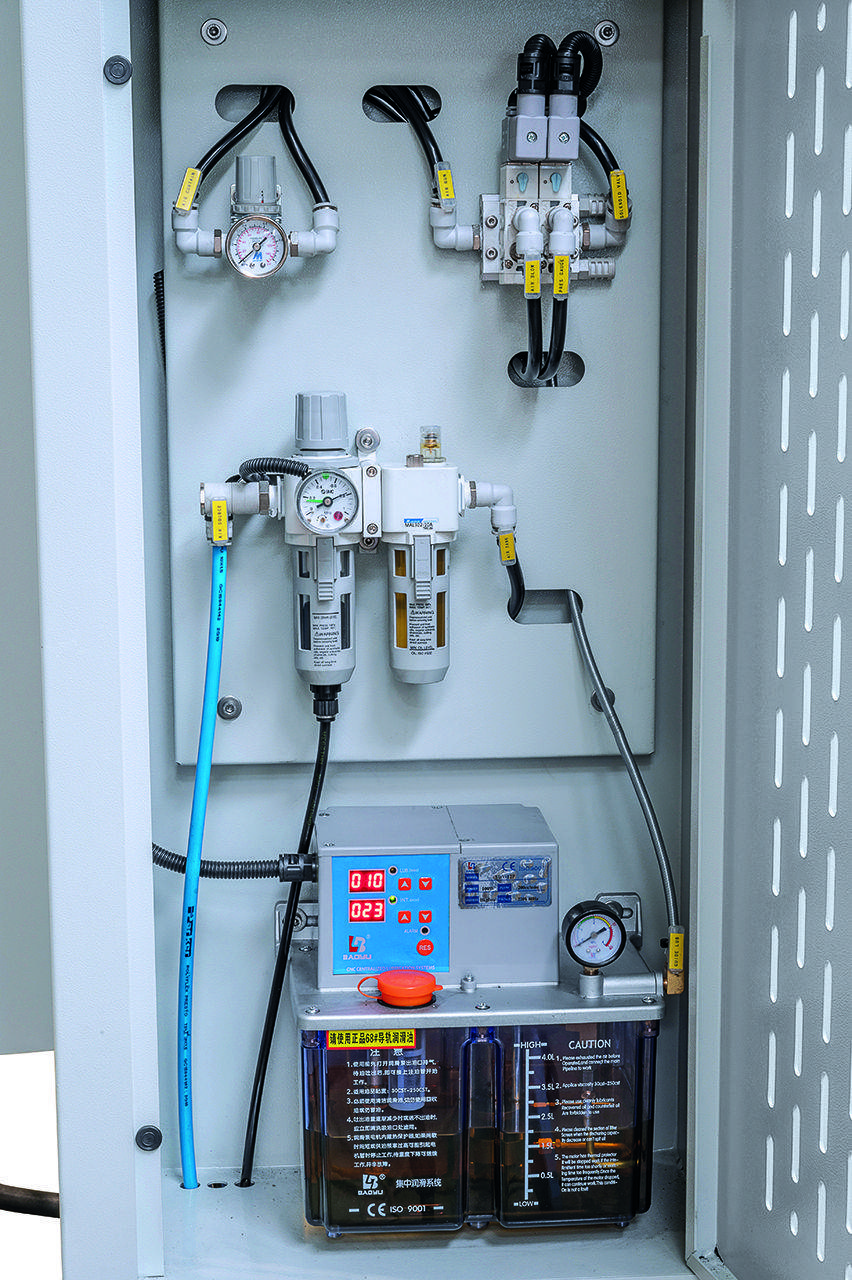

- Automatische Zentralschmierung
- Druckluft-Handpistole
- Kühlmittel-Handsprühpistole

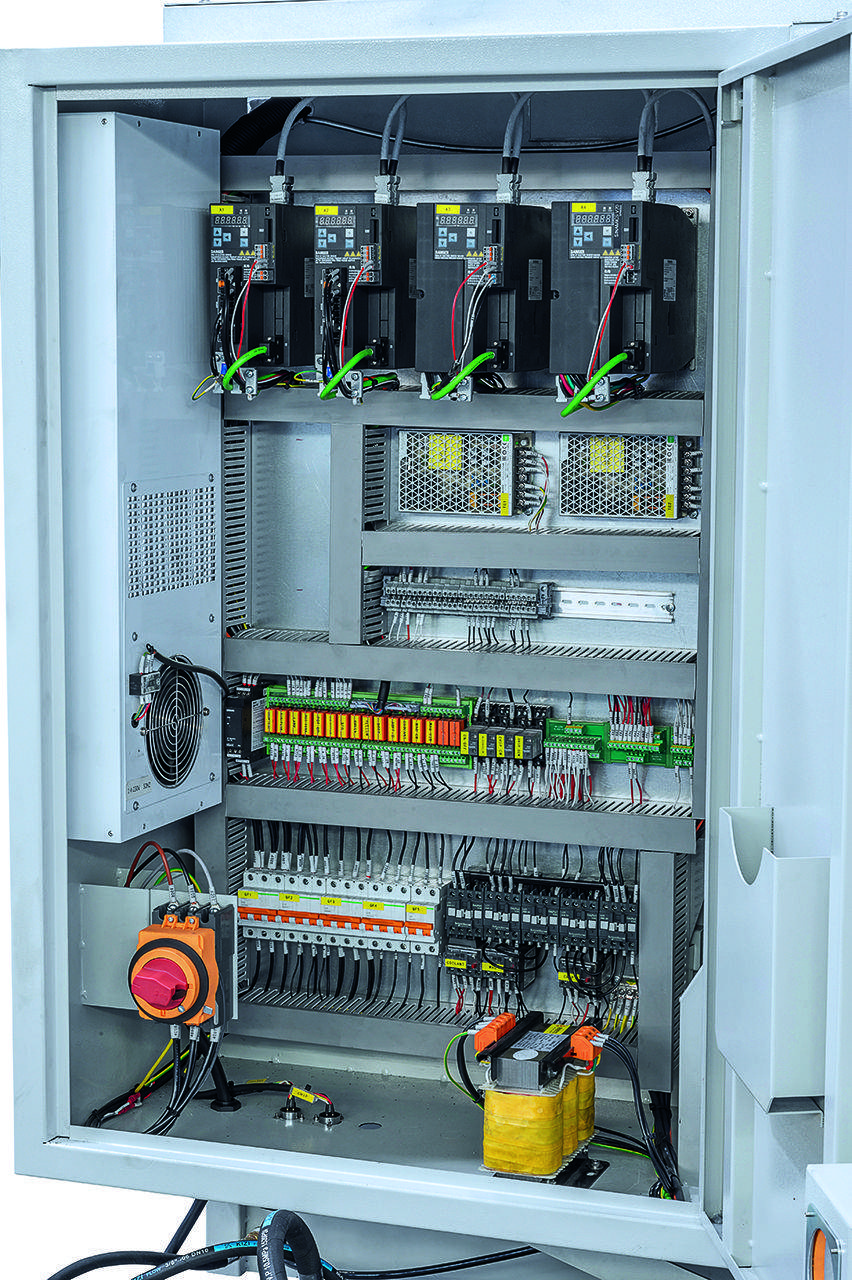

- Elektro-Schaltschrank mit Klimaanlage

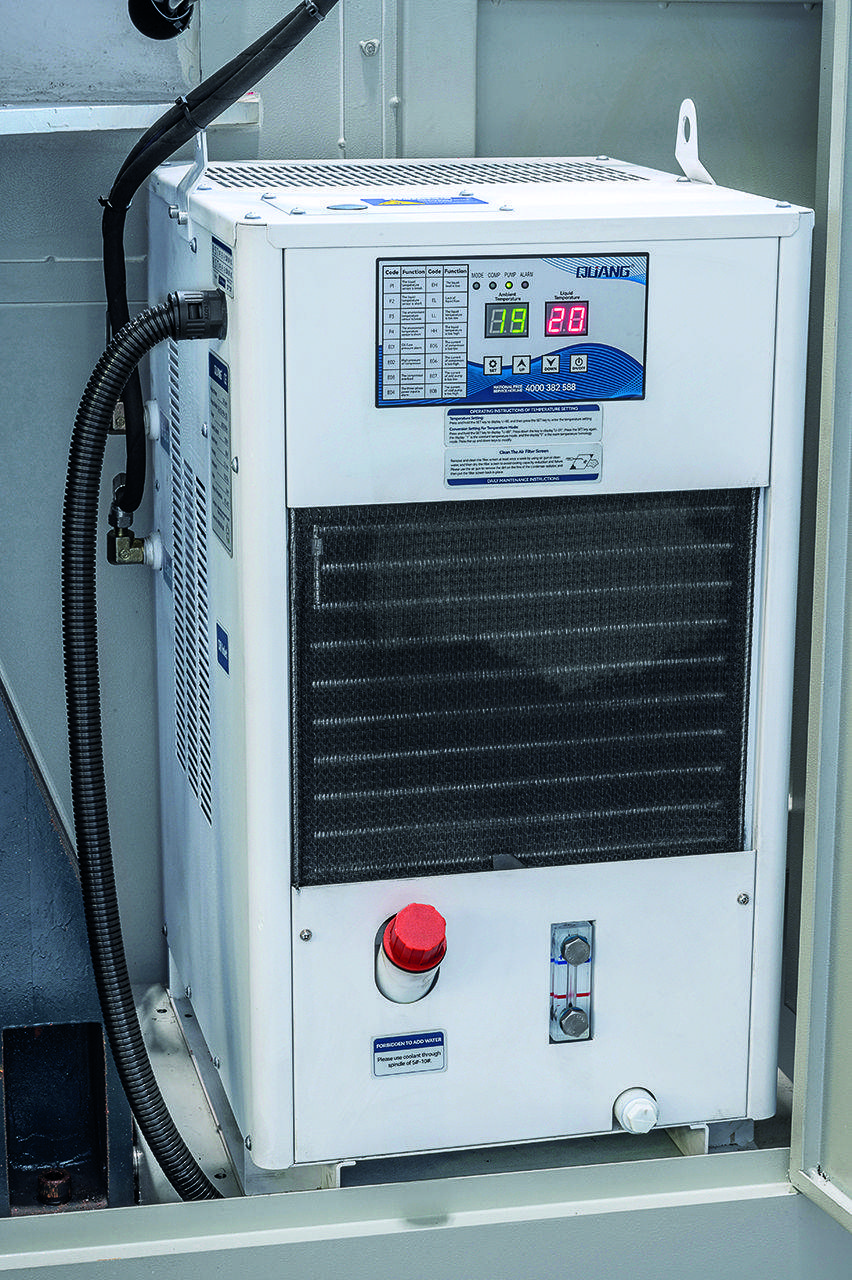

- Spindelölkühlung

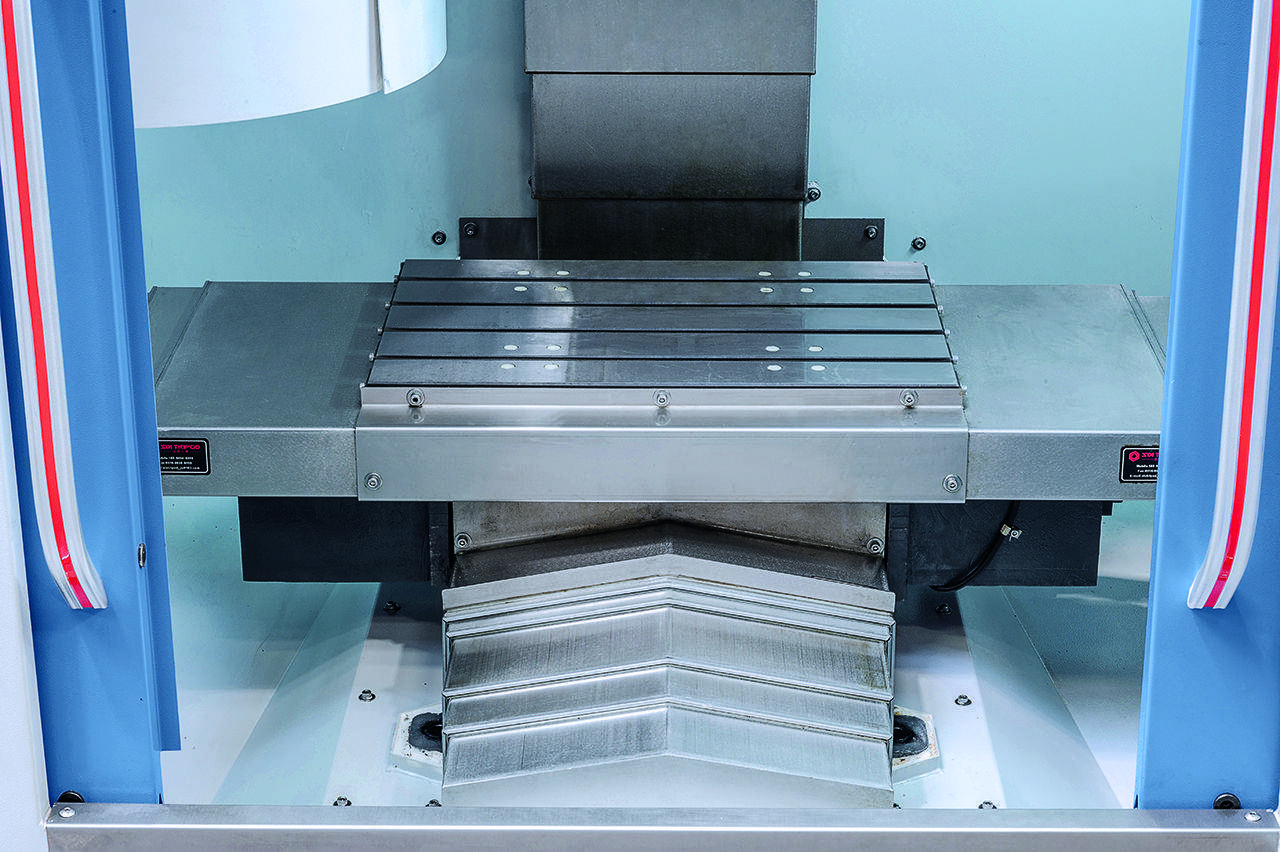

- Teleskopabdeckung in x-, y- und z-Achse
- Kühlmitteleinrichtung
