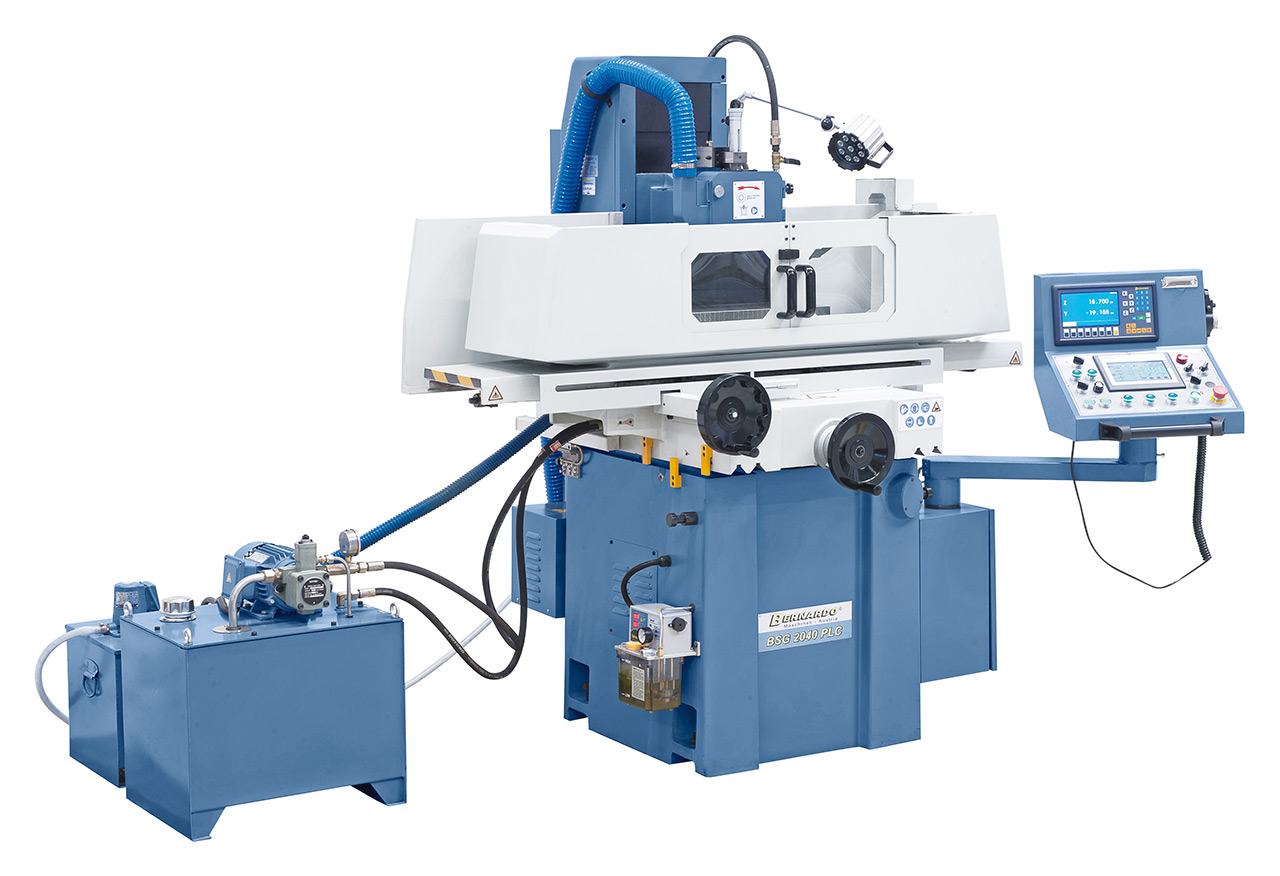

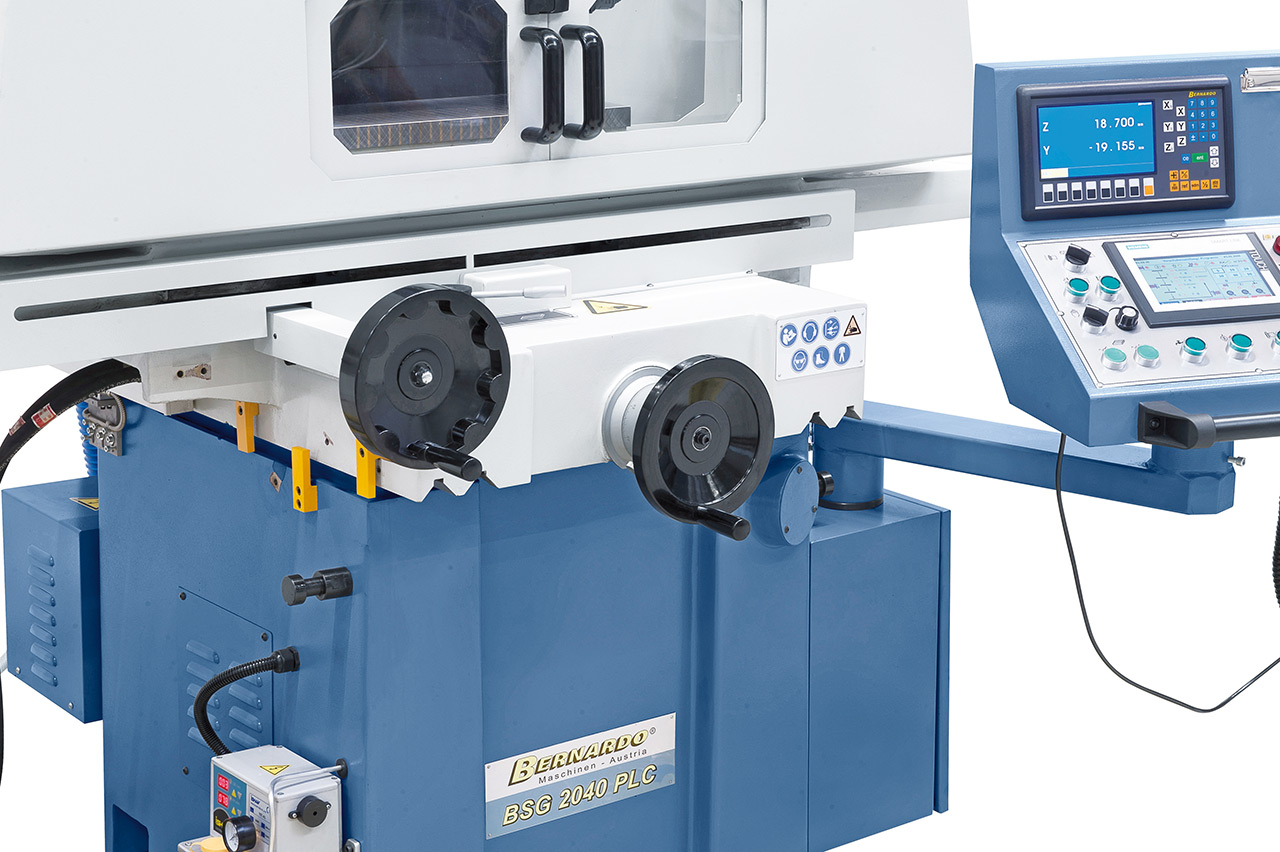

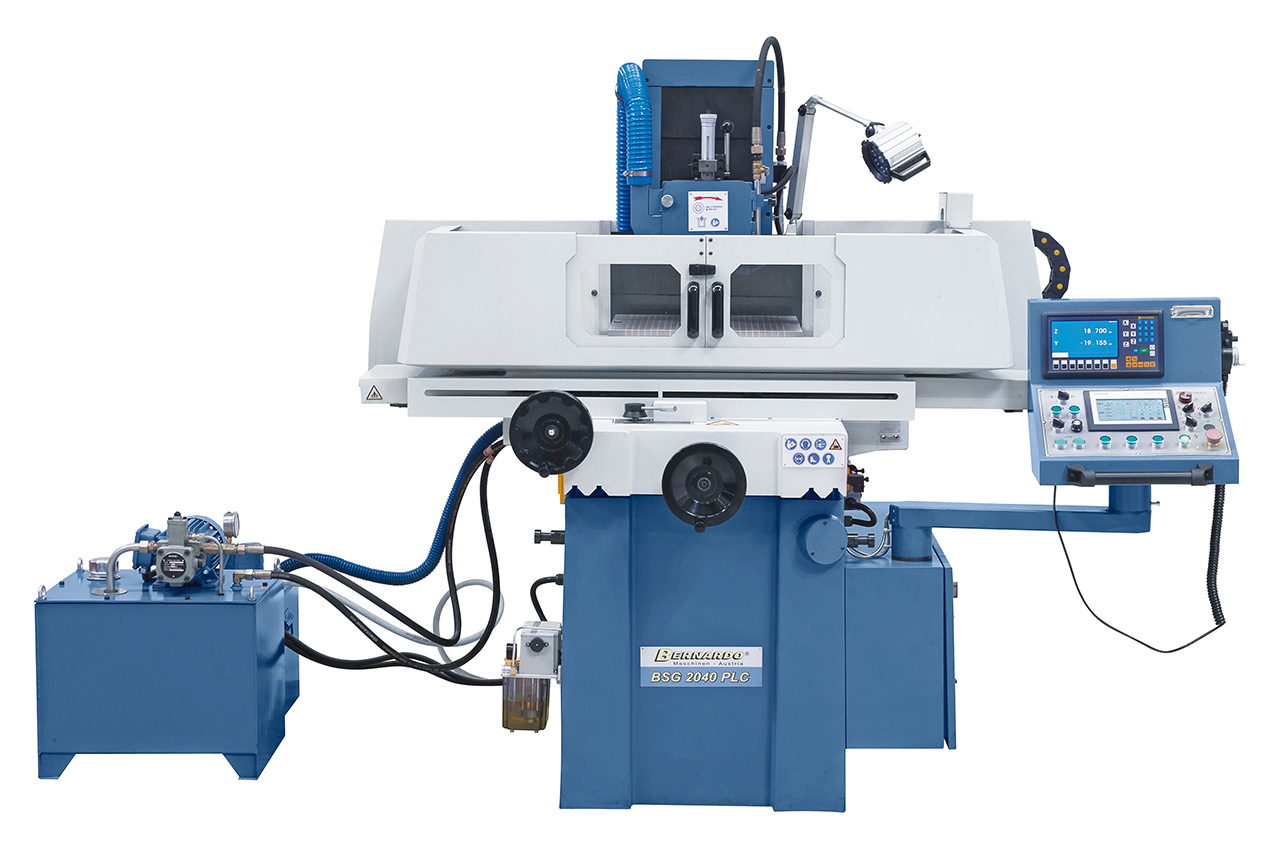

Bernardo Flachschleifmaschine BSG 2040 PLC mit 2-Achsen-Digitalanzeige ES-12 H **
23.228,00 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Flachschleifmaschine BSG 2040 PLC mit 2-Achsen-Digitalanzeige ES-12 H **"
Die hydraulische Flachschleifmaschine BSG 2040 PLC besticht durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs-Digitalanzeige.
Bernardo Technische Daten
|
Tischaufspannfläche |
200 x 500 mm |
|
T-Nuten Anzahl / Breite |
1 / 14 mm |
|
Elektro-Magnetspannplatte |
200 x 460 mm |
|
Max. Verfahrweg, längs |
560 mm |
|
Max. Verfahrweg, quer |
240 mm |
|
Abstand Spindelmitte / Tisch max. |
450 mm |
|
Max. Werkstückgewicht* |
180 kg |
|
Schleifscheibe |
200 x 20 x 31,75 mm |
|
Tischgeschwindigkeit, hydraulisch |
7 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 8 mm / Hub |
|
Eilgang, quer |
990 mm/min |
|
Zustellung quer pro Handradumdrehung |
4 mm/U |
|
Skalenteilung am Handrad |
0,02 mm |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
|
Eilgang, vertikal |
480 mm/min |
|
Zustellung vertikal pro Handradumdrehung |
2 mm/U |
|
Skalenteilung am Handrad |
0,005 mm |
|
Schleifspindelmotor |
2,2 kW |
|
Spindeldrehzahl |
2850 U/min |
|
Hydraulikpumpenmotor |
0,75 kW |
|
Vertikalvorschubmotor |
0,5 kW |
|
Länge |
2160 mm |
|
Tiefe |
1650 mm |
|
Höhe |
1840 mm |
|
Gewicht ca. |
1640 kg |
* mit Magnetspannplatte
Bernardo Funktionen

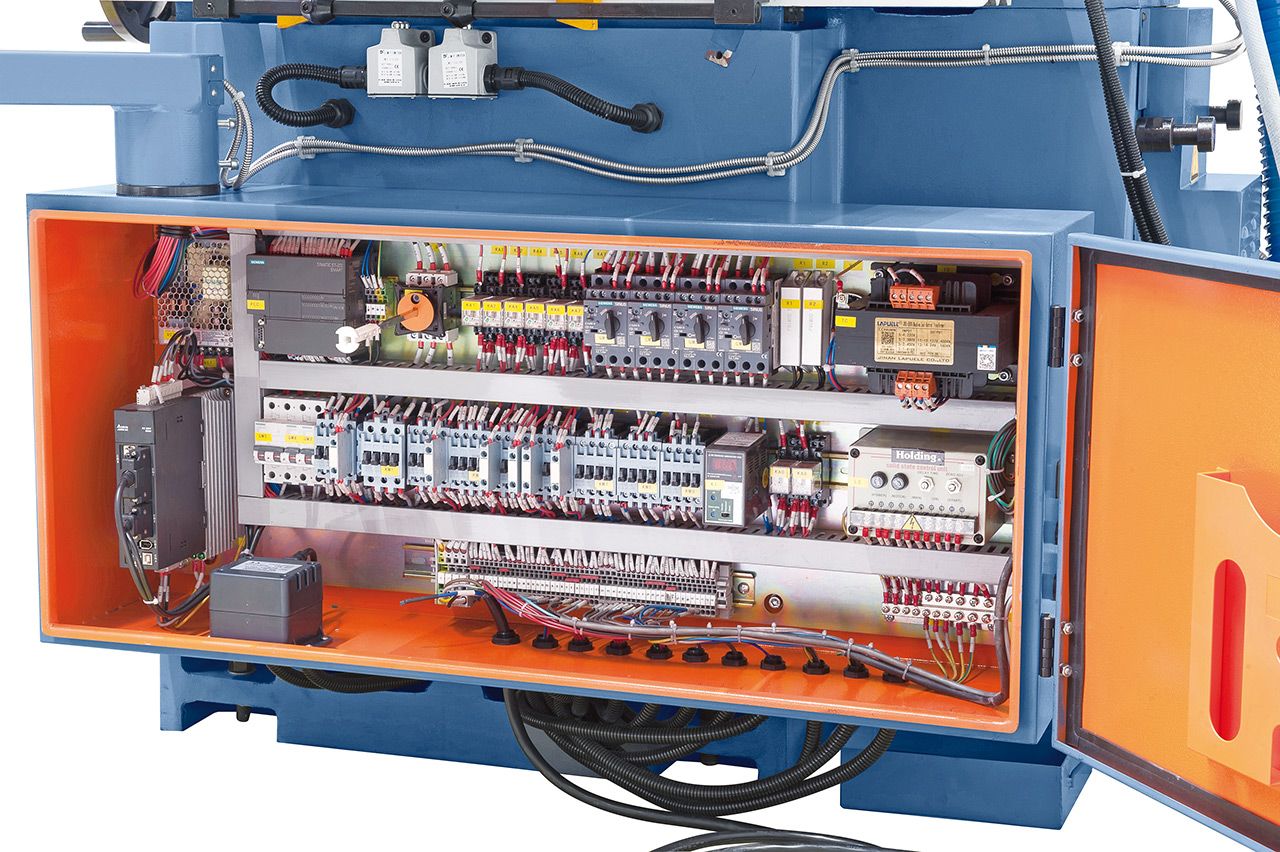

- Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung

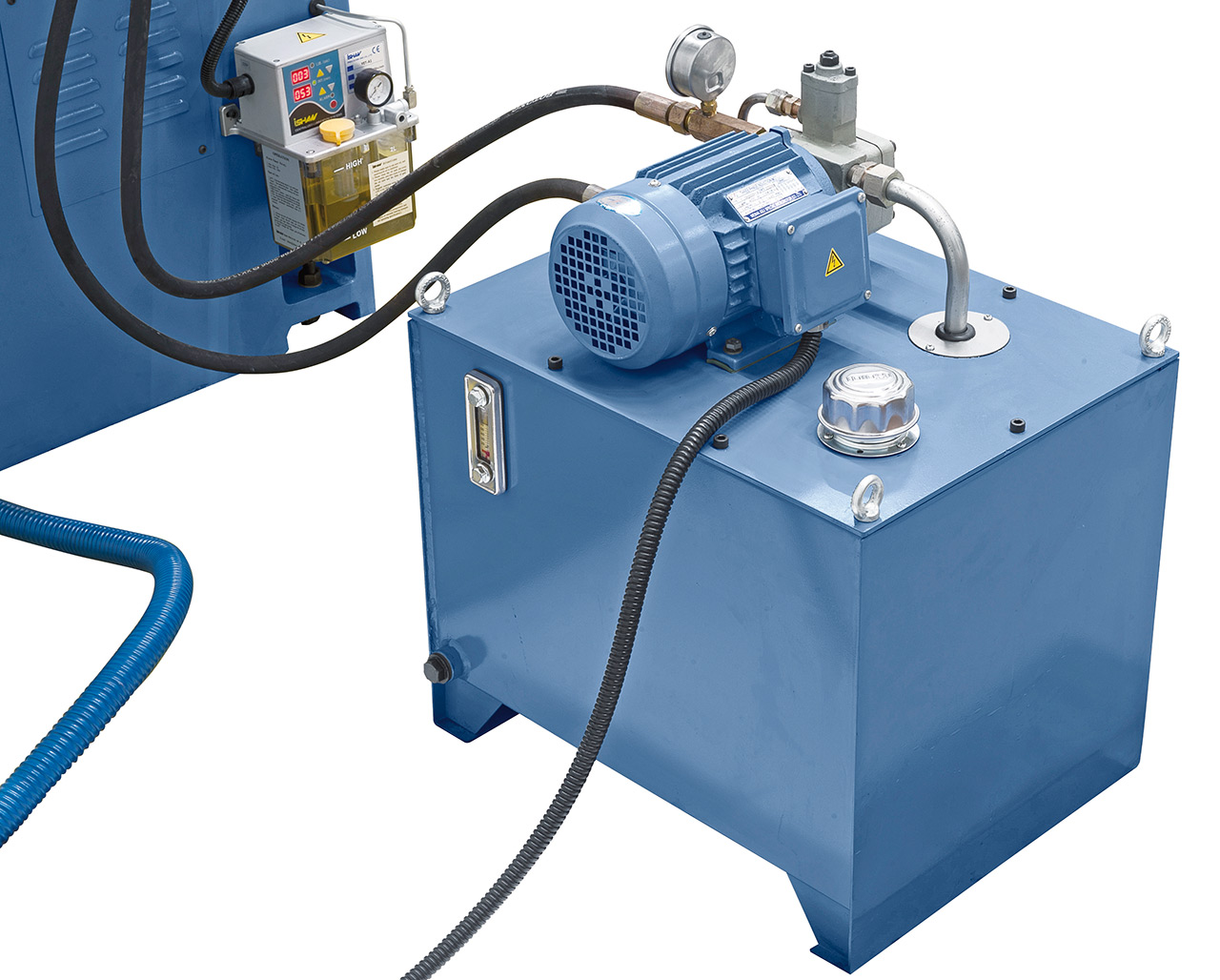

- Separate Hydraulikeinheit, vermeidet Vibrationen und thermische Belastung
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende

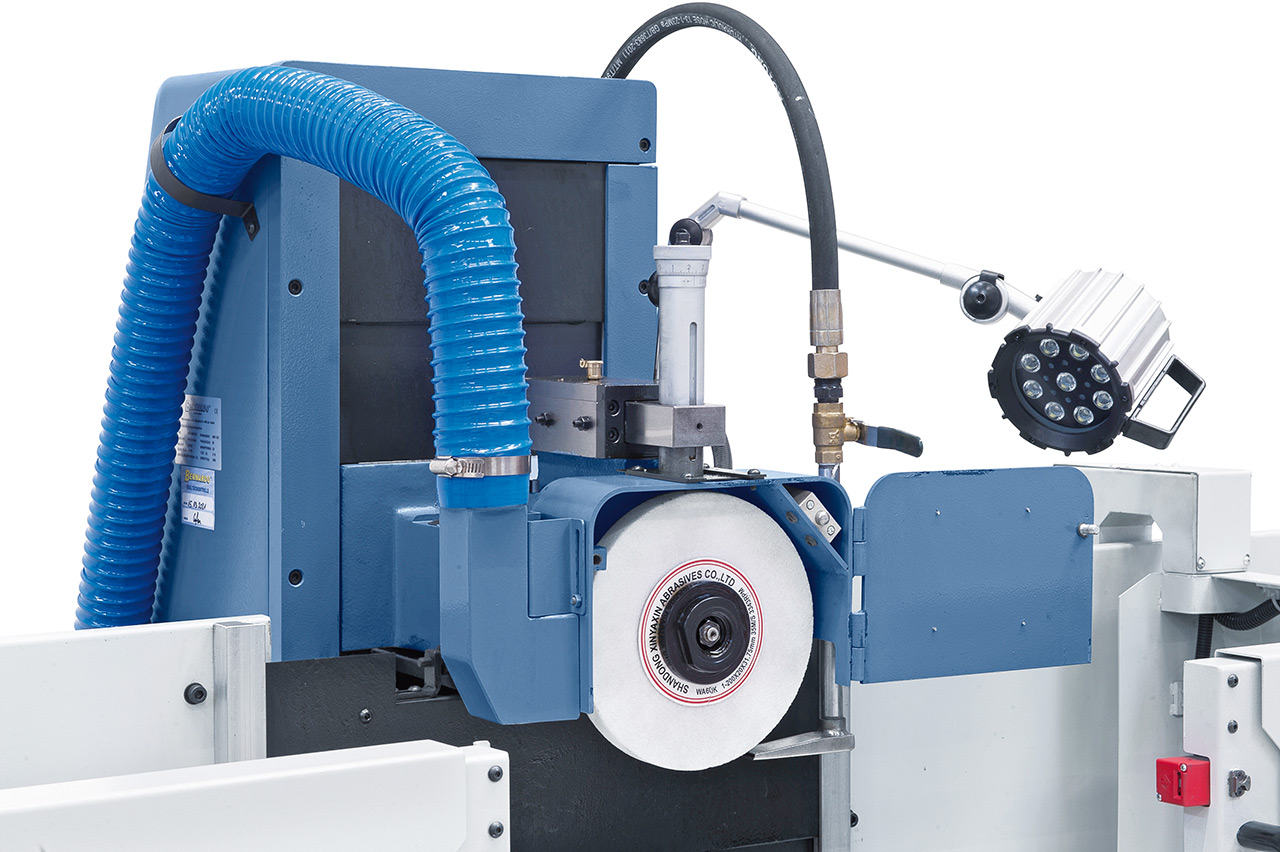

- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
Bernardo Lieferumgang

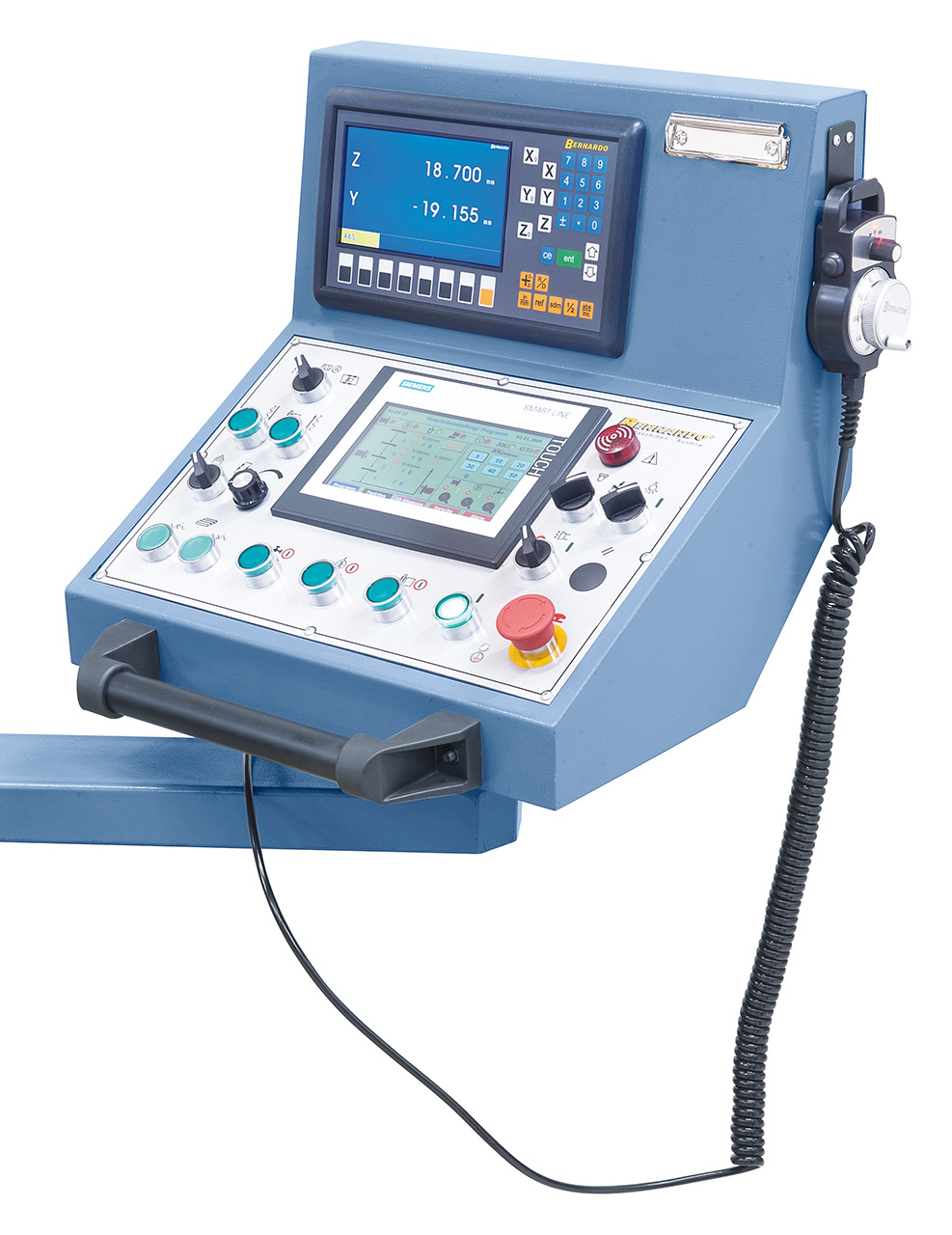

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display

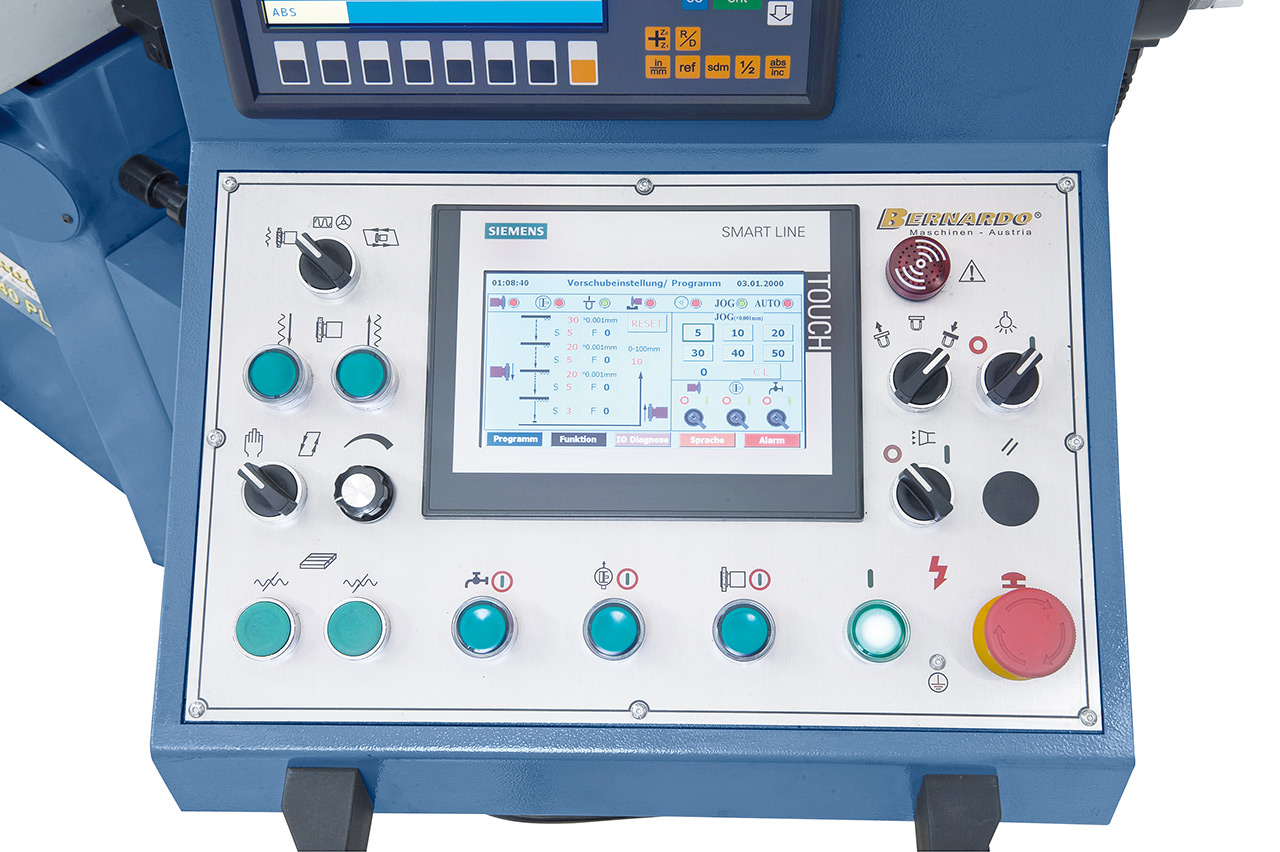

- Siemens SMART-Paneel IE V3 mit Touch-Bedienung

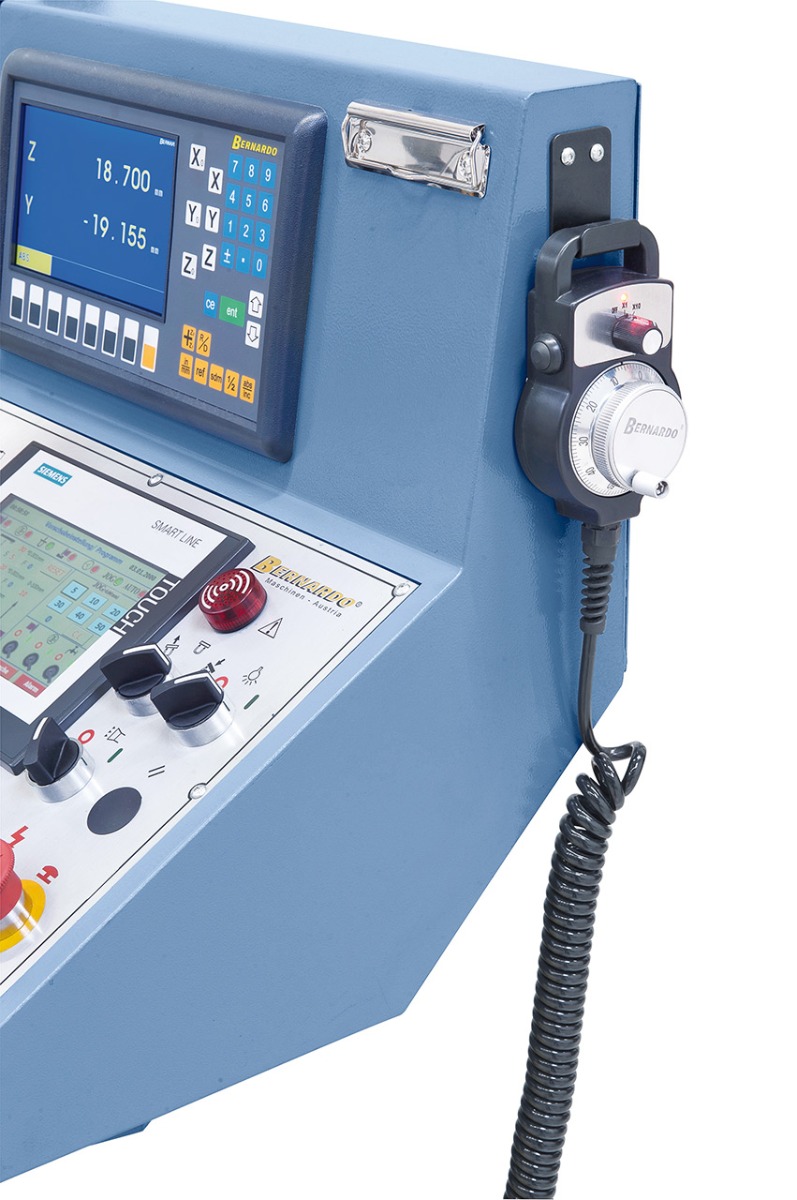

- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen

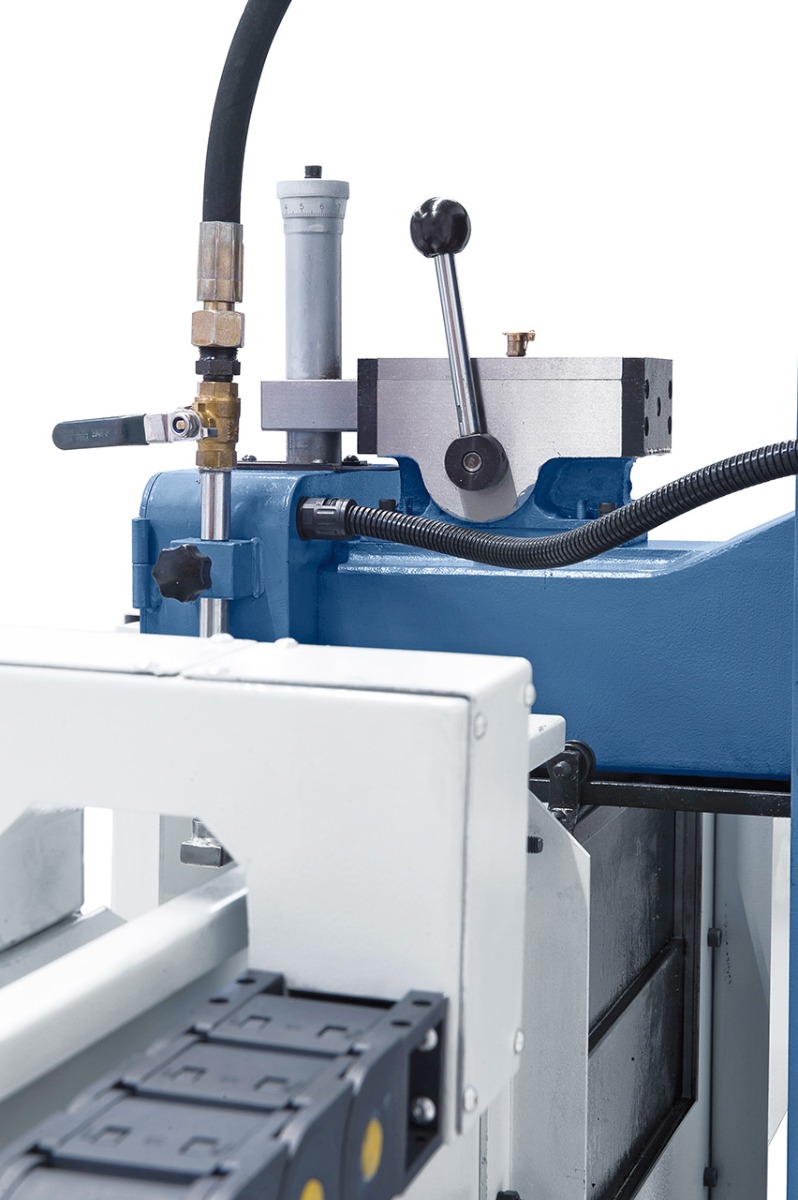

- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe

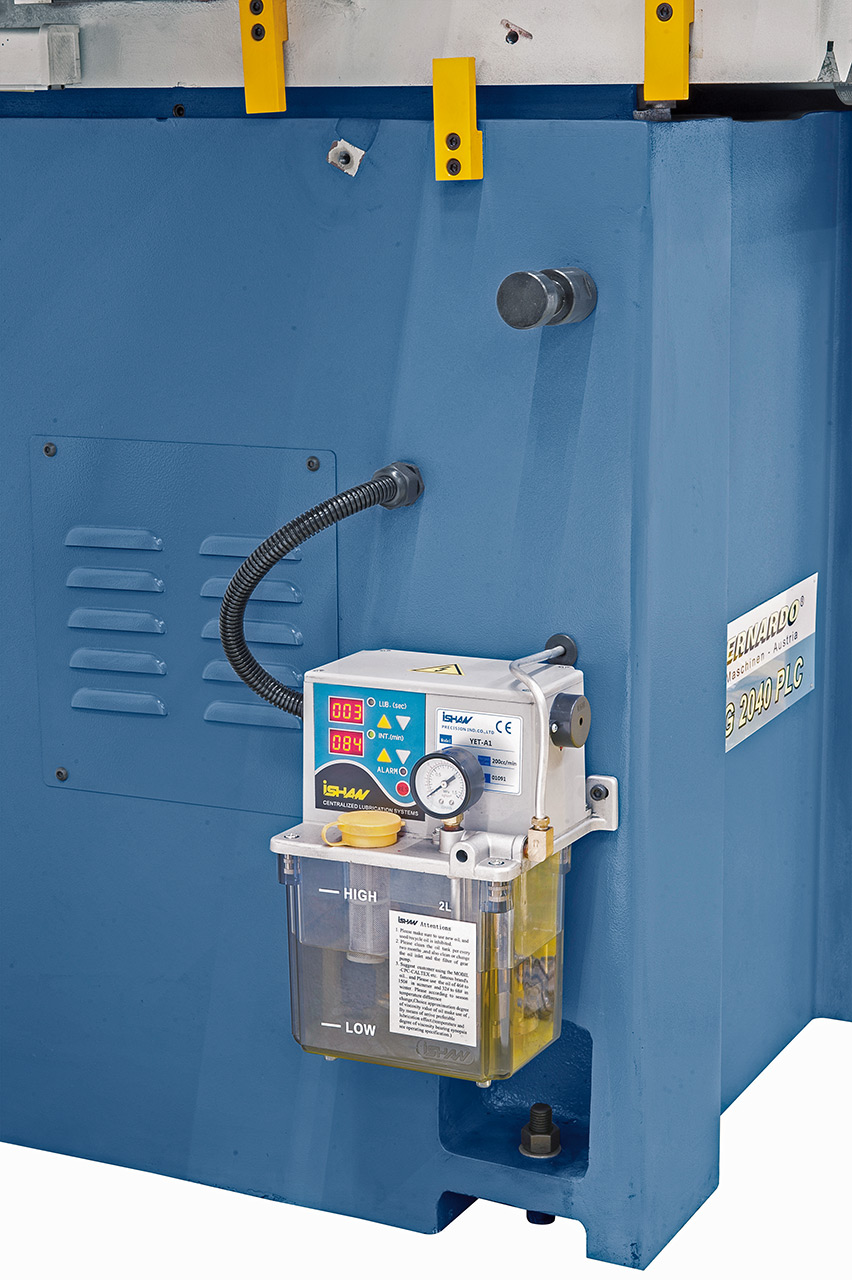

- Zentralschmierung
- Bedienwerkzeug
