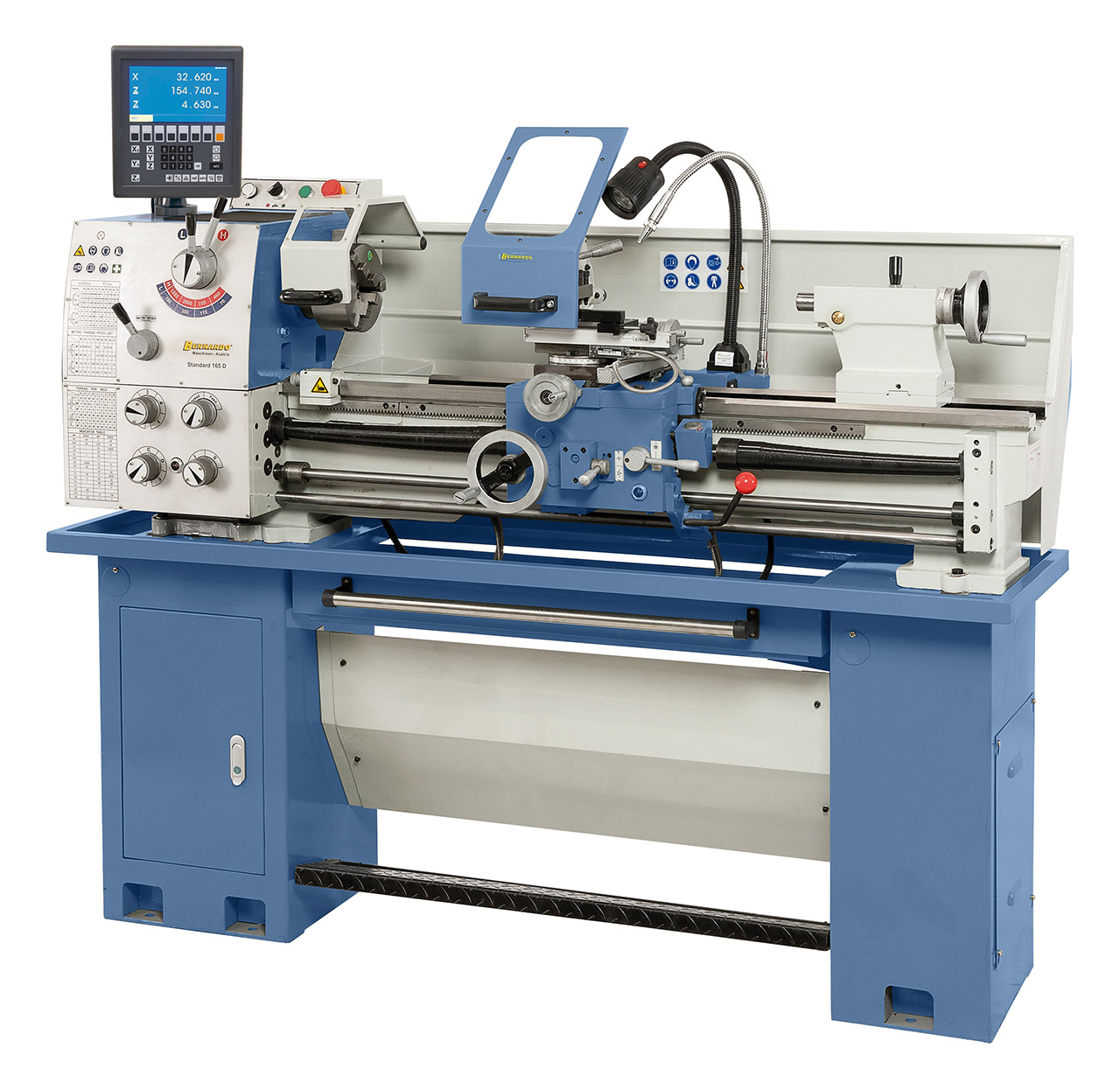

Bernardo Leit- und Zugspindeldrehmaschine Standard 165 D inkl. 3-Achs-Digitalanzeige ES-12 V *
6.006,88 €
% Regulärer Preis: 6.390,30 € (6% gespart)
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Leit- und Zugspindeldrehmaschine Standard 165 D inkl. 3-Achs-Digitalanzeige ES-12 V *"
Die Leit- und Zugspindeldrehmaschine Standard 165 D überzeuget durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist.
Bernardo Technische Daten
|
Spitzenweite |
1000 mm |
|
Spitzenhöhe |
175 mm |
|
Umlaufdurchmesser über Bett |
350 mm |
|
Umlaufdurchmesser über Kröpfung* |
450 mm |
|
Umlaufdurchmesser über Planschlitten |
190 mm |
|
Bettbreite |
180 mm |
|
Spindelbohrung |
40 mm |
|
Spindelaufnahme |
DIN 55029, D1-4 |
|
Drehzahlbereich |
(8) 70 - 2000 U/min |
|
Bereich Längsvorschübe |
(40) 0,053 - 1,29 mm/U |
|
Bereich Planvorschübe |
(40) 0,013 - 0,31 mm/U |
|
Metrische Gewinde |
(32) 0,4 - 7 mm |
|
Zollgewinde |
(36) 4 - 60 Gg/1“ |
|
Pinolenweg |
110 mm |
|
Pinolenaufnahme |
MK 3 |
|
Motor-Abgabeleistung S1 100% |
1,5 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
2,2 kW (400 V) |
|
Maschinenabmessung (B x T x H) |
1730 x 700 x 1340 mm |
|
Gewicht ca. |
514 kg |
* Bettlänge herausnehmbar: 220 mm
Bernardo Funktionen
- Komplettausstattung: 3-Achs-Digitalanzeige, LED-Maschinenleuchte, Untergestell, uvm.
- Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Zur Minimierung von Schwingungseinfl üssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend

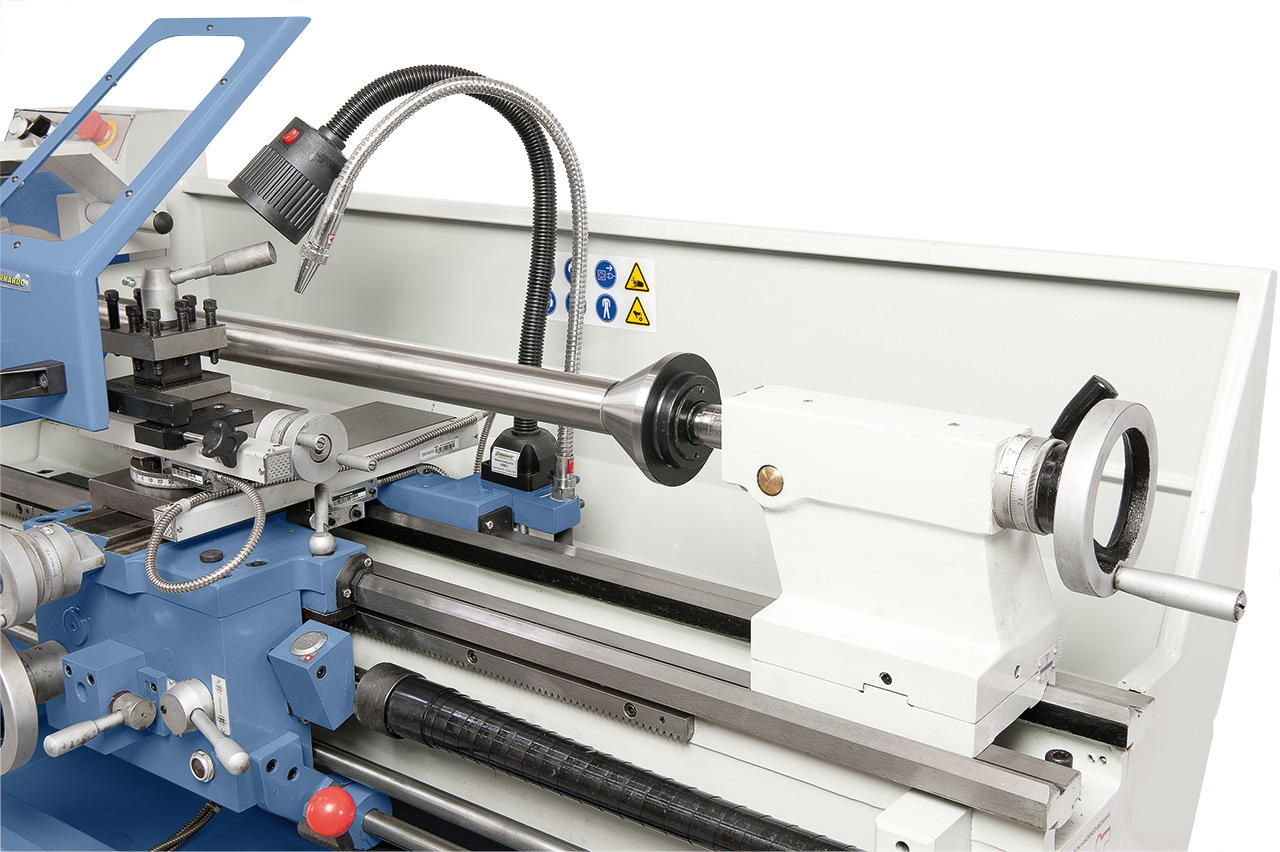

- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,04 mm)

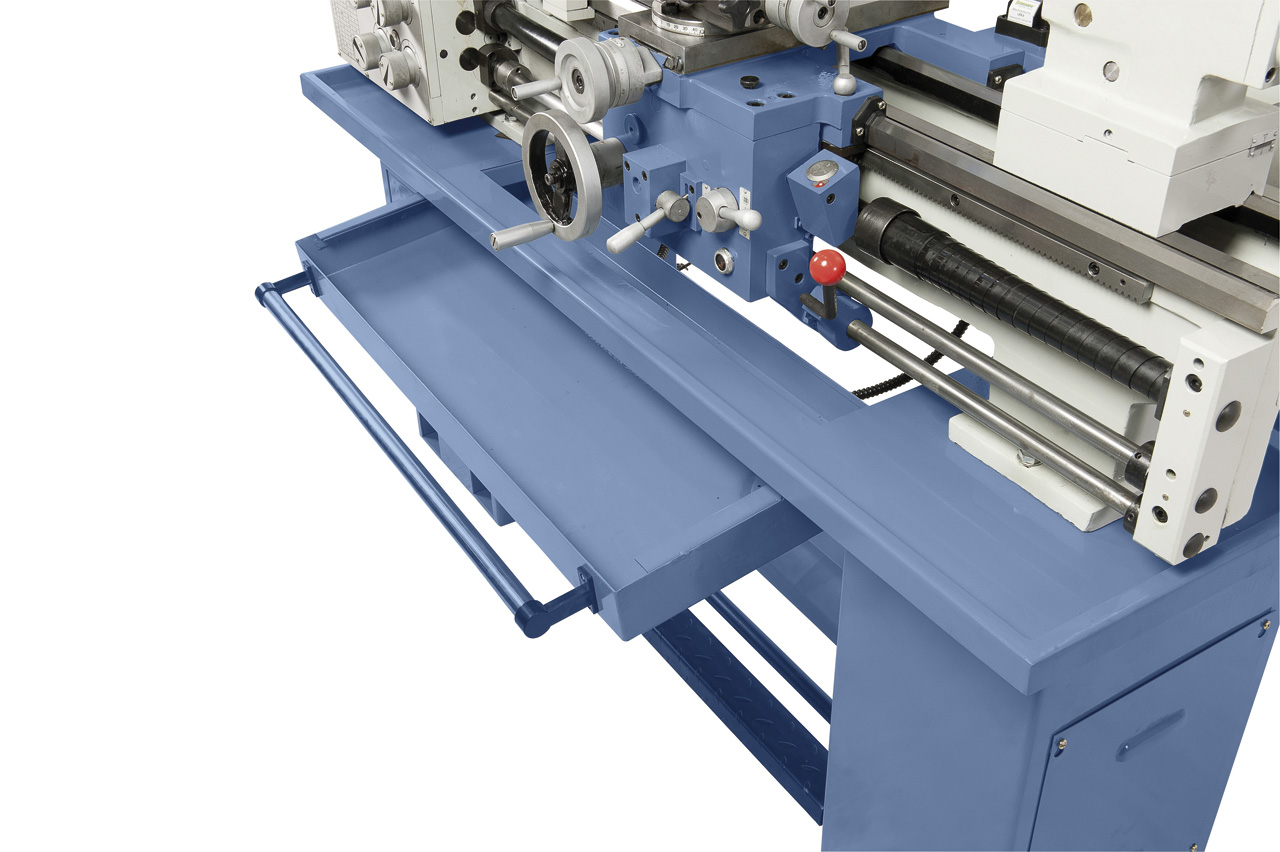

- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
Bernardo Lieferumgang

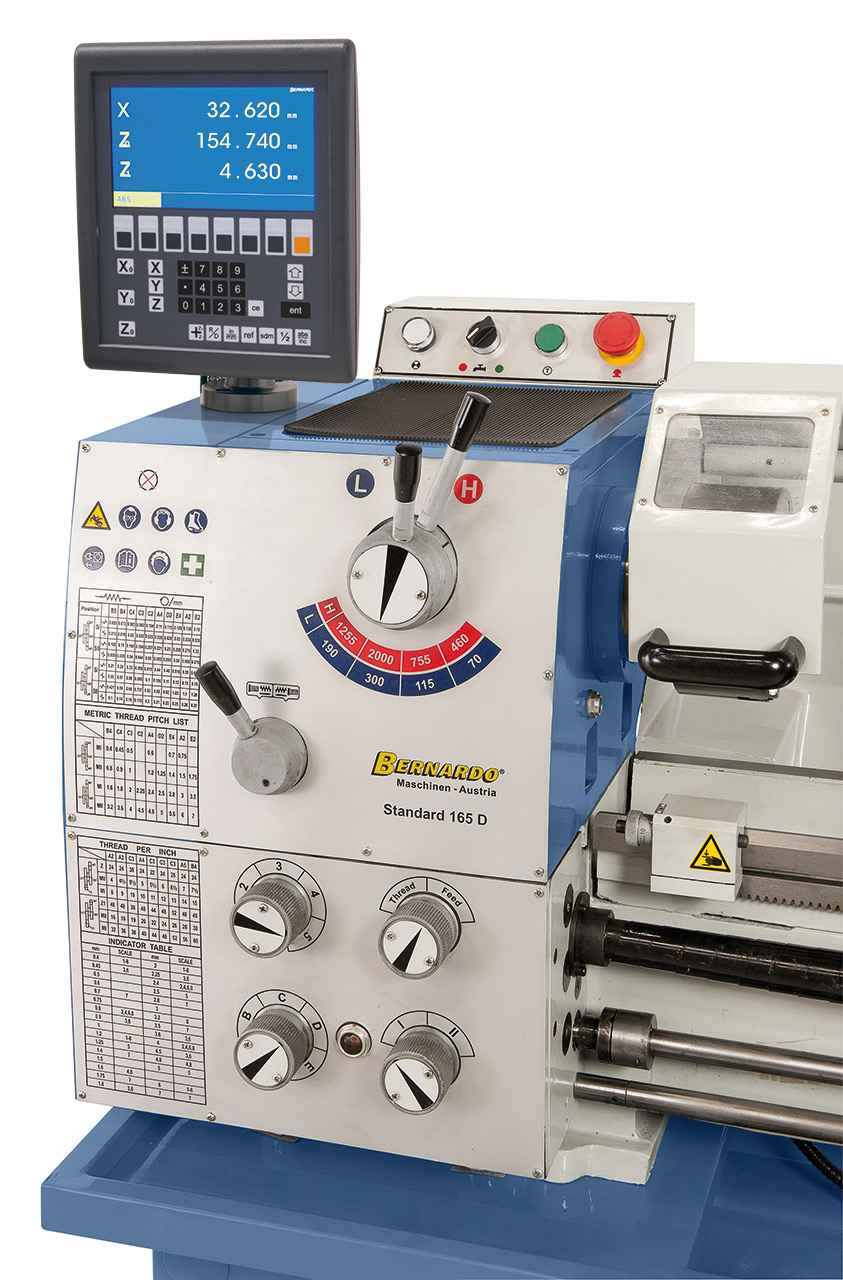

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter BC3-160 mm / D4
- Planscheibe 200 mm / D4, nach DIN 55029

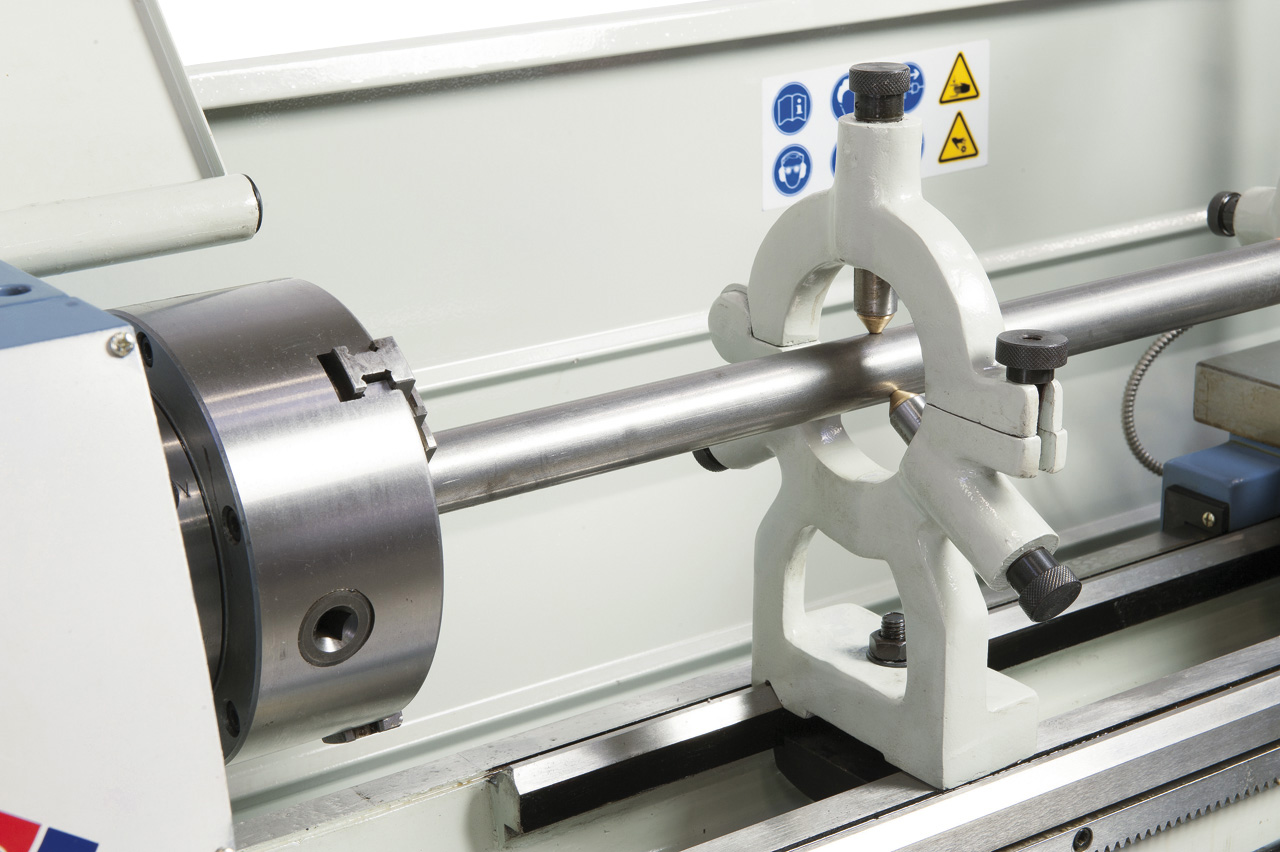

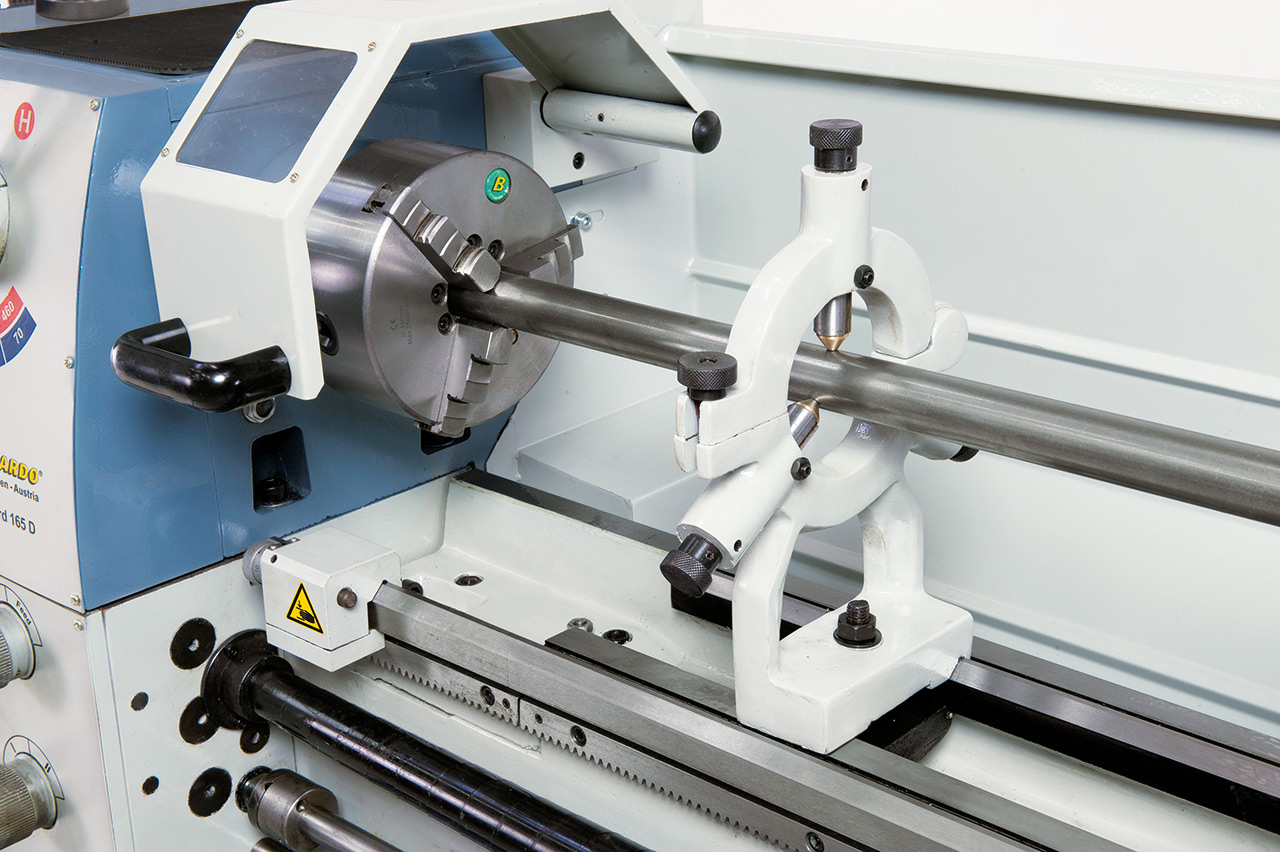

- Feststehende Lünette – Durchlass diam. max. 60 mm
- Mitlaufende Lünette – Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Stahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Spritzwand
- Gewindeuhr

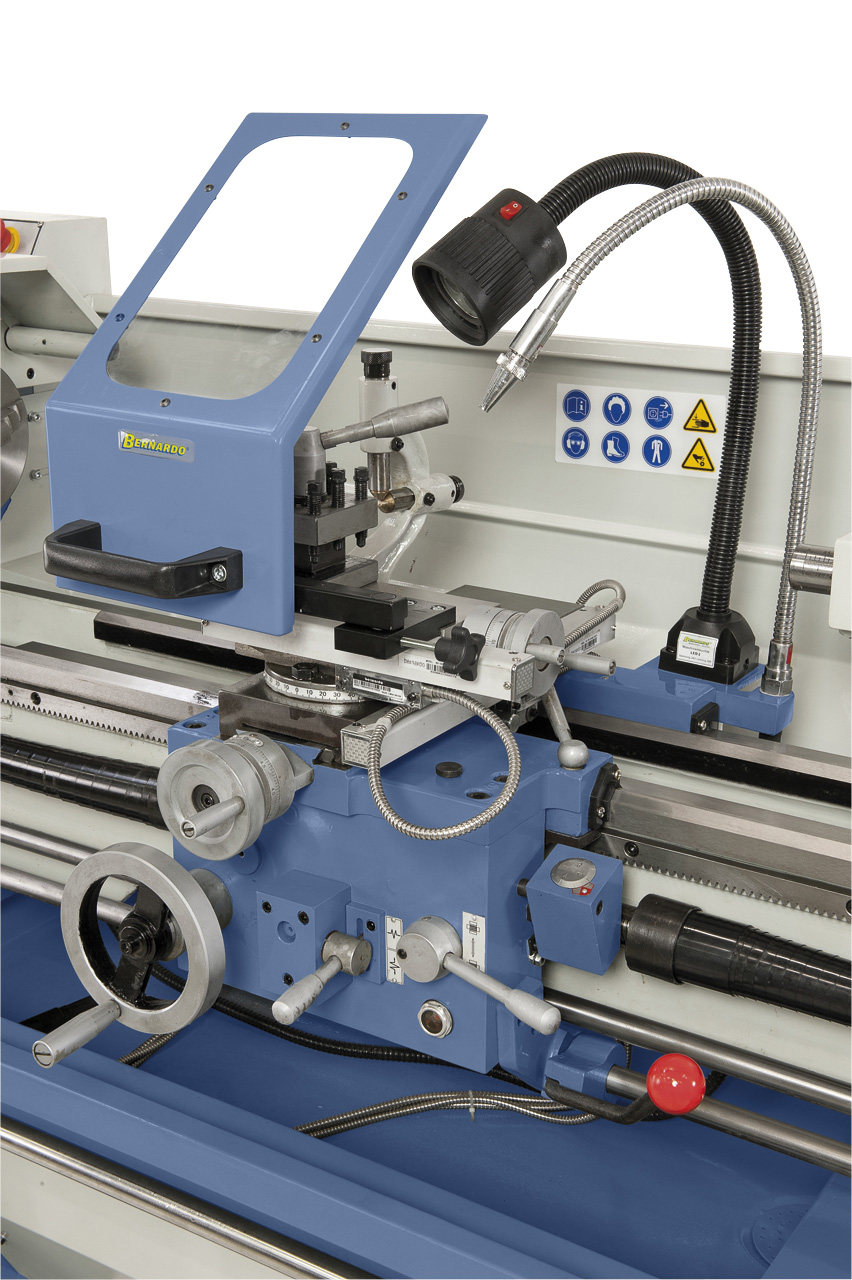

- LED-Maschinenleuchte
- Reduzierhülse

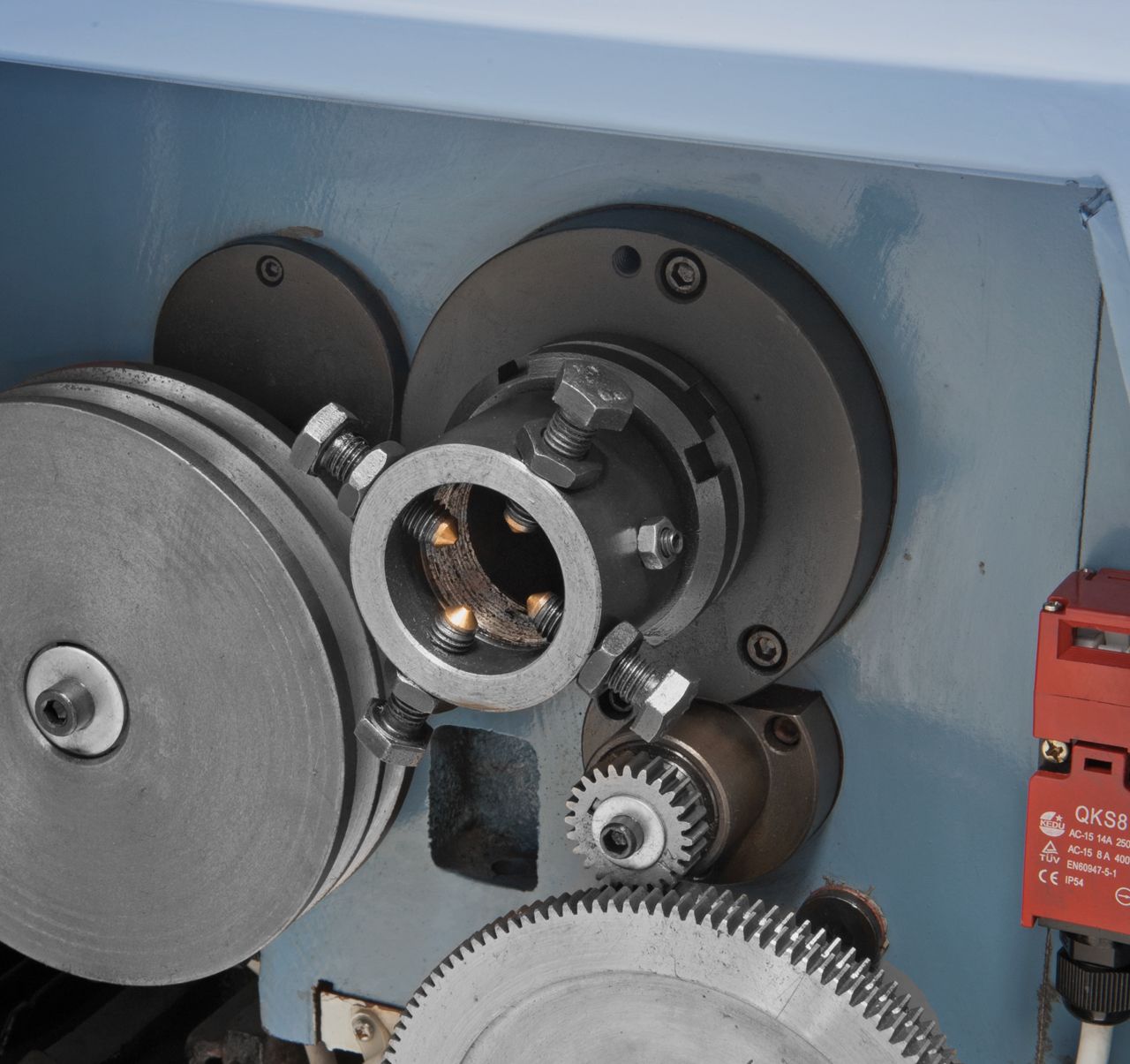

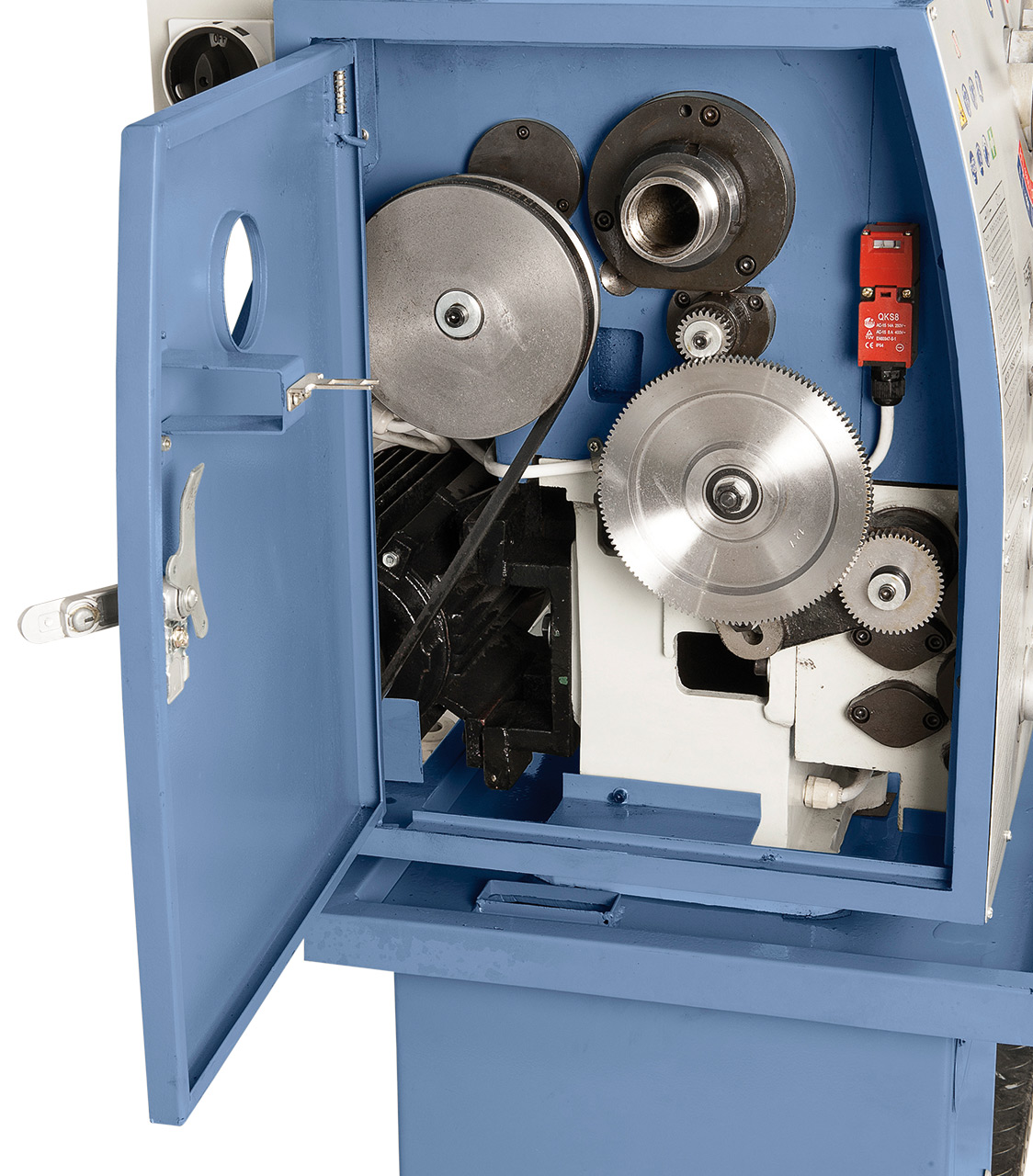

- Wechselräder
- 2 Zentrierspitzen
- Untergestell
- Bedienwerkzeug
