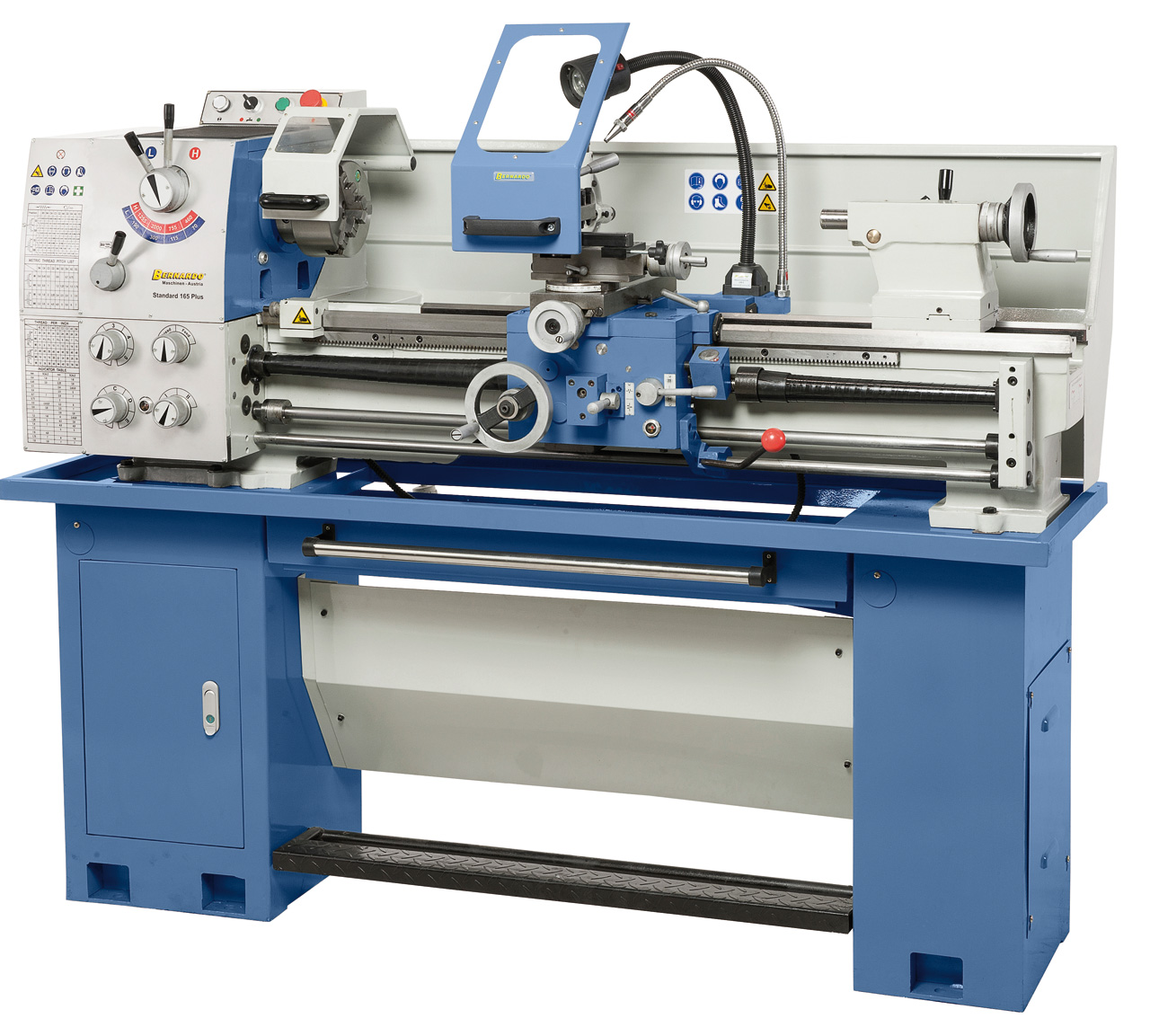

Bernardo Leit- und Zugspindeldrehmaschine Standard 165 Plus *
5.190,30 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Leit- und Zugspindeldrehmaschine Standard 165 Plus *"
Die Drehmaschine Standard 165 Plus ist eine Weiterentwicklung der bewährten 150er-Serie. Das Vorschubgetriebe wurde bedienerfreundlich überarbeitet und das Design des Getriebekopfes bekam ein modernes Gesicht. Für den anspruchsvollen Heimwerker bestens geeignet, wird diesem ein umfangreiches Standardzubehör und dadurch optimales Leistungspaket bei geringer Investition geboten.
Bernardo Technische Daten
|
Spitzenweite |
1000 mm |
|
Spitzenhöhe |
175 mm |
|
Umlaufdurchmesser über Bett |
350 mm |
|
Umlaufdurchmesser über Kröpfung* |
450 mm |
|
Umlaufdurchmesser über Planschlitten |
190 mm |
|
Bettbreite |
180 mm |
|
Spindelbohrung |
40 mm |
|
Spindelaufnahme |
DIN 55029, D1-4 |
|
Drehzahlbereich |
(8) 70 - 2000 U/min |
|
Bereich Längsvorschübe |
(40) 0,053 - 1,29 mm/U |
|
Bereich Planvorschübe |
(40) 0,013 - 0,31 mm/U |
|
Metrische Gewinde |
(32) 0,4 - 7 mm |
|
Zollgewinde |
(36) 4 - 60 Gg/1“ |
|
Pinolenweg |
110 mm |
|
Pinolenaufnahme |
MK 3 |
|
Motor-Abgabeleistung S1 100% |
1,5 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
2,2 kW (400 V) |
|
Maschinenabmessung (B x T x H) |
1730 x 700 x 1340 mm |
|
Gewicht ca. |
495 kg |
* Bettlänge herausnehmbar: 220 mm
Bernardo Funktionen
- Vielseitige Einsatzmöglichkeiten: Ausbildungswerkstätten, Werkzeugbau, Reparaturbetriebe, …
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

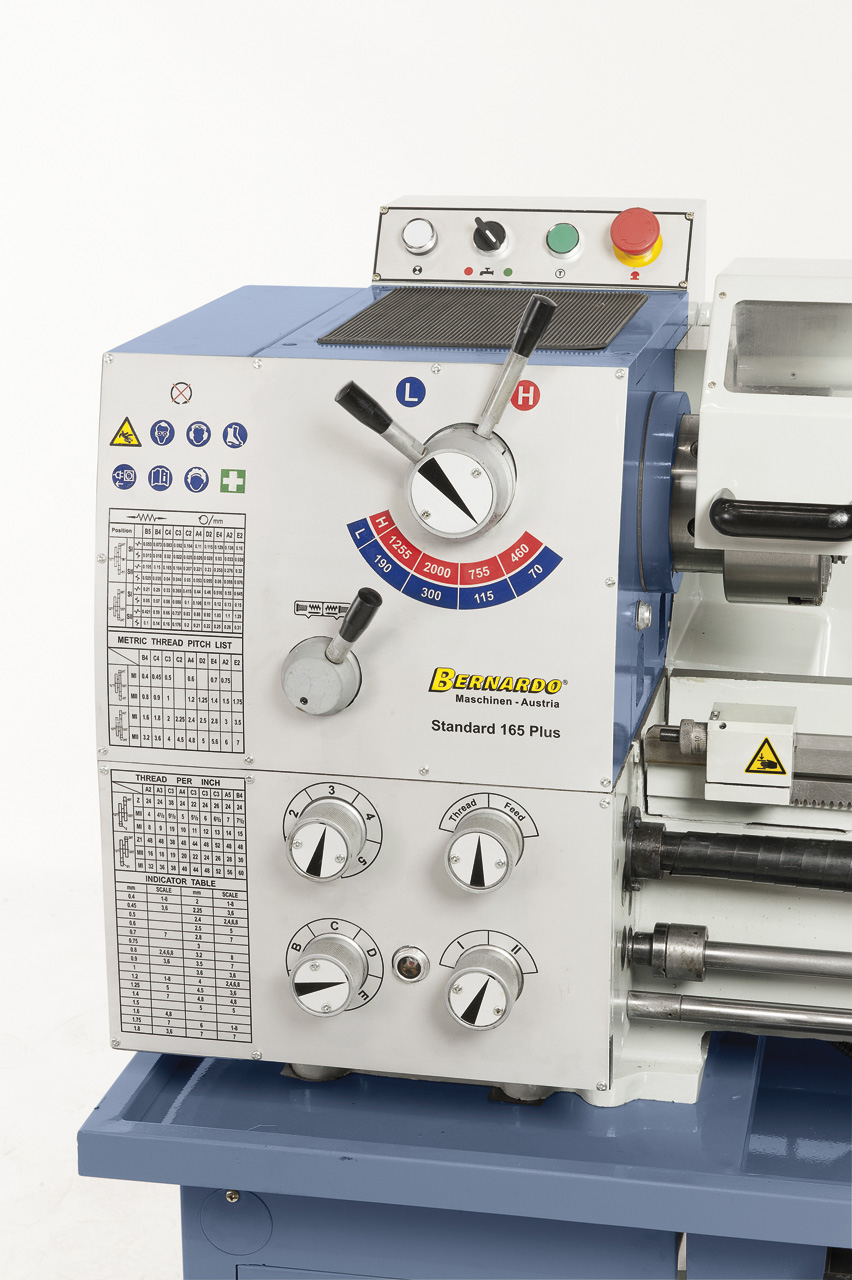

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

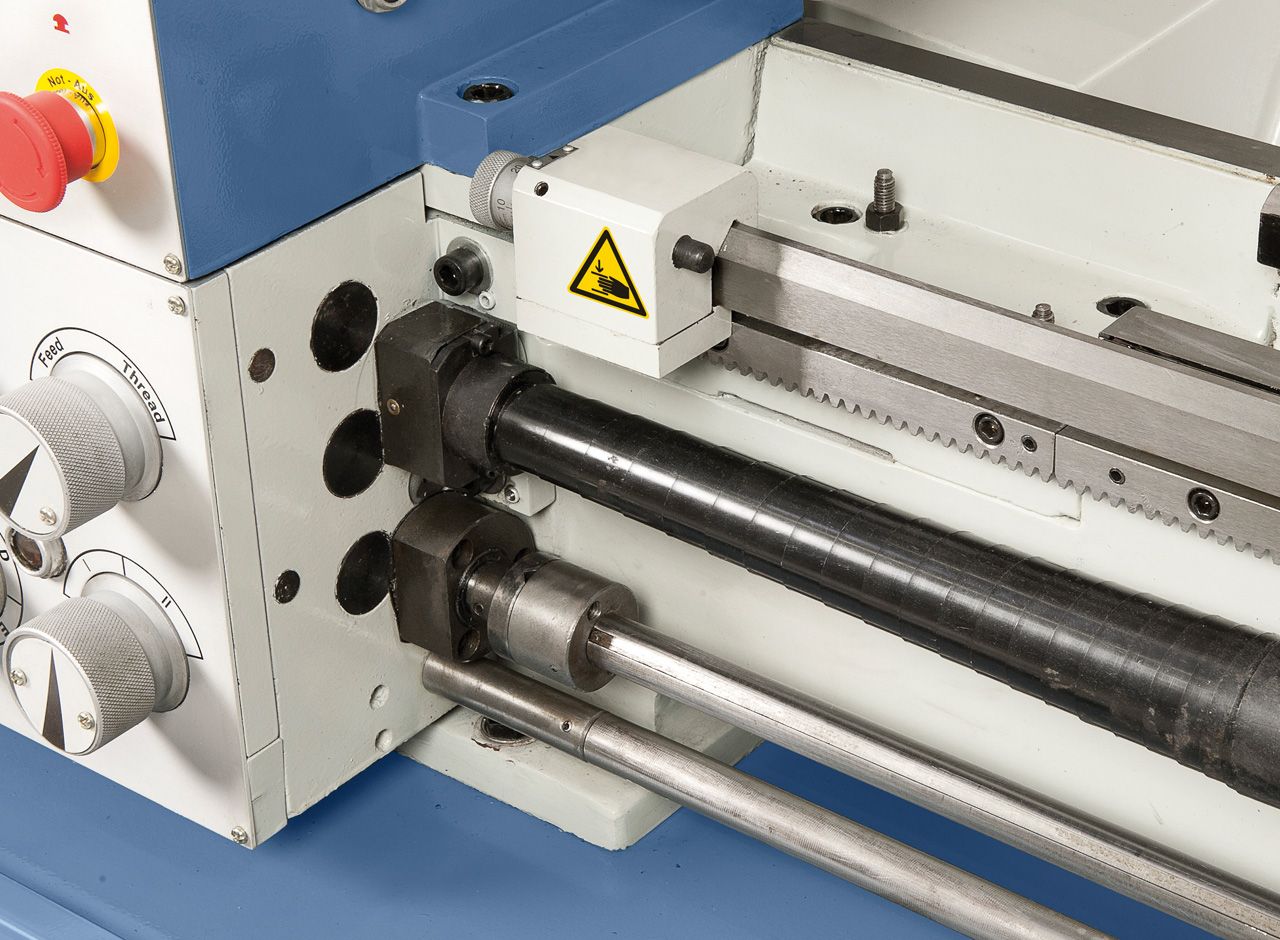

- Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
- Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
- Spindellagerung mit 2 nachstellbaren Präzisionslagern
- Gehärtete und geschliffene Zahnräder und Wellen
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Bernardo Lieferumgang

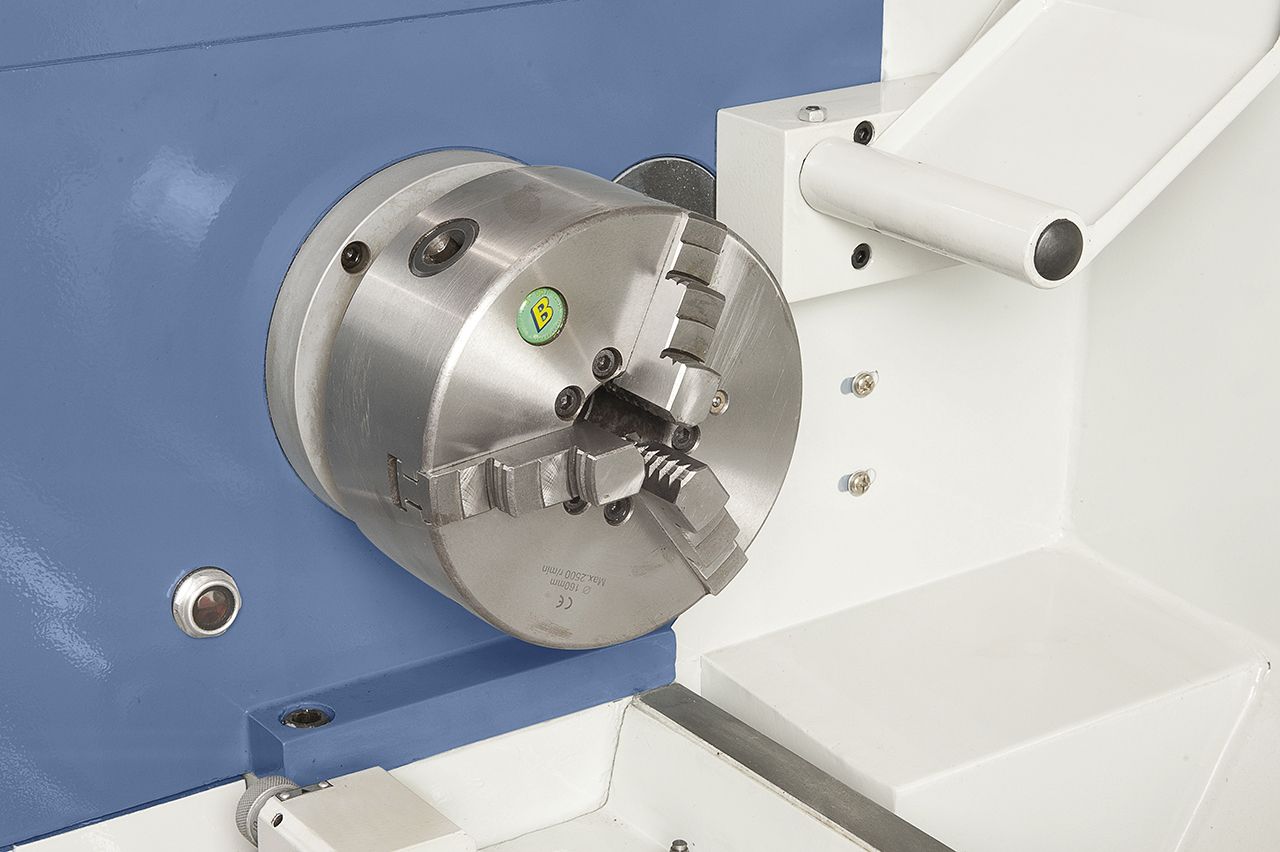

- 3-Backenfutter DK11-160 mm / D4
- Planscheibe 200 mm / D4, nach DIN 55029

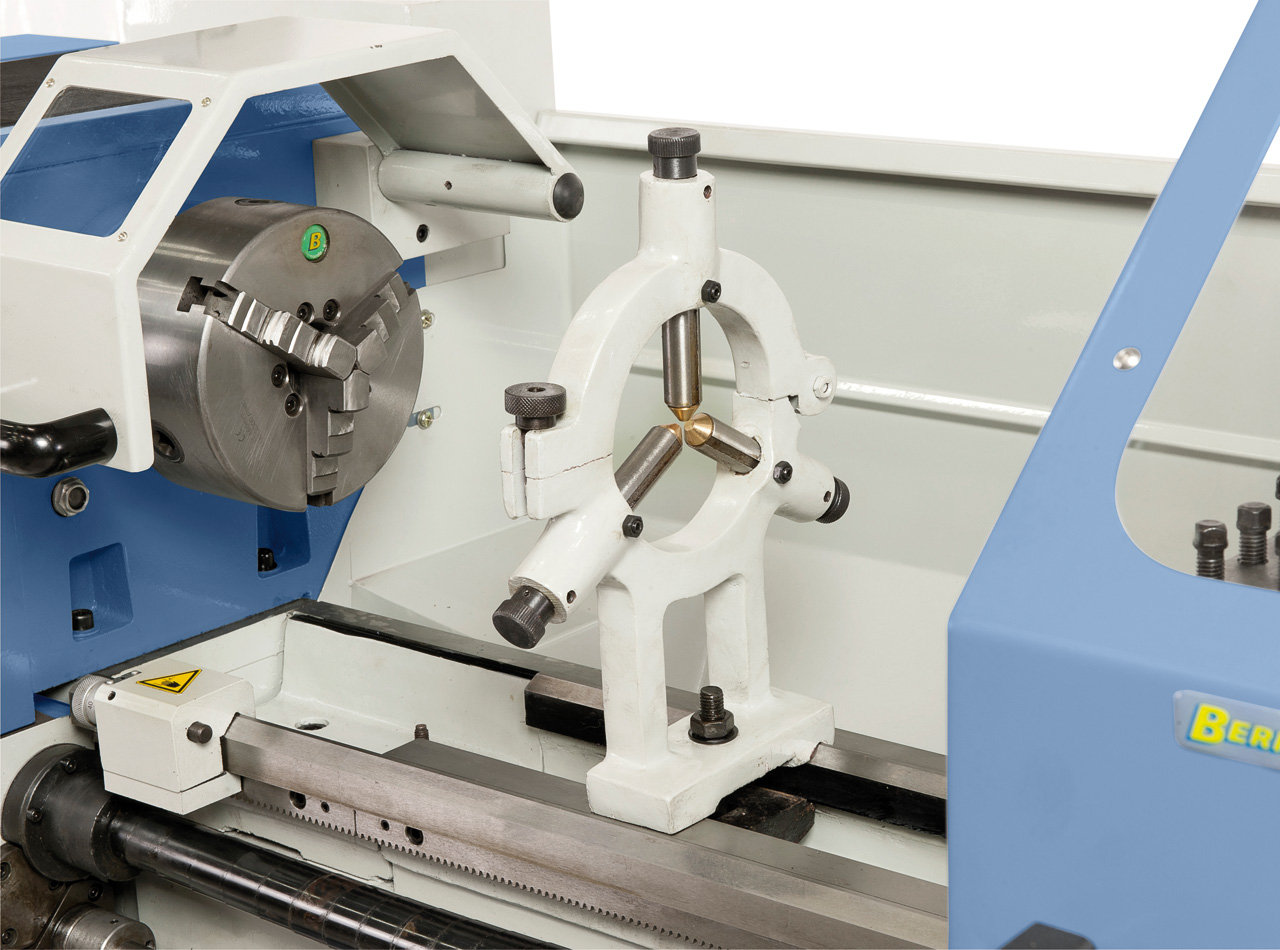

- Feststehende Lünette – Durchlass diam. max. 60 mm
- Mitlaufende Lünette – Durchlass diam. max. 60 mm

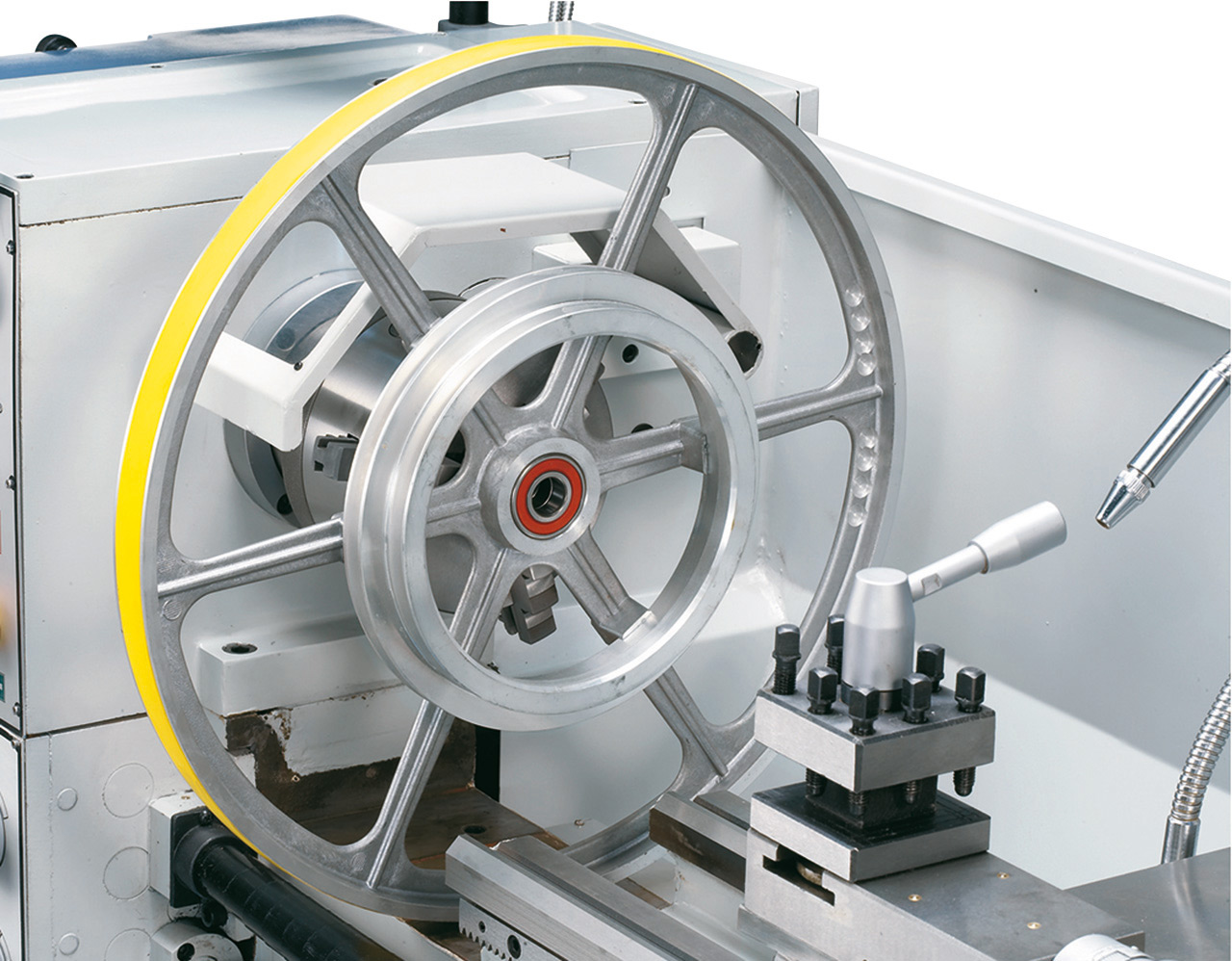

- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Wellenfixiereinrichtung
- Rutschkupplung
- Mikrometerlängsanschlag
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne

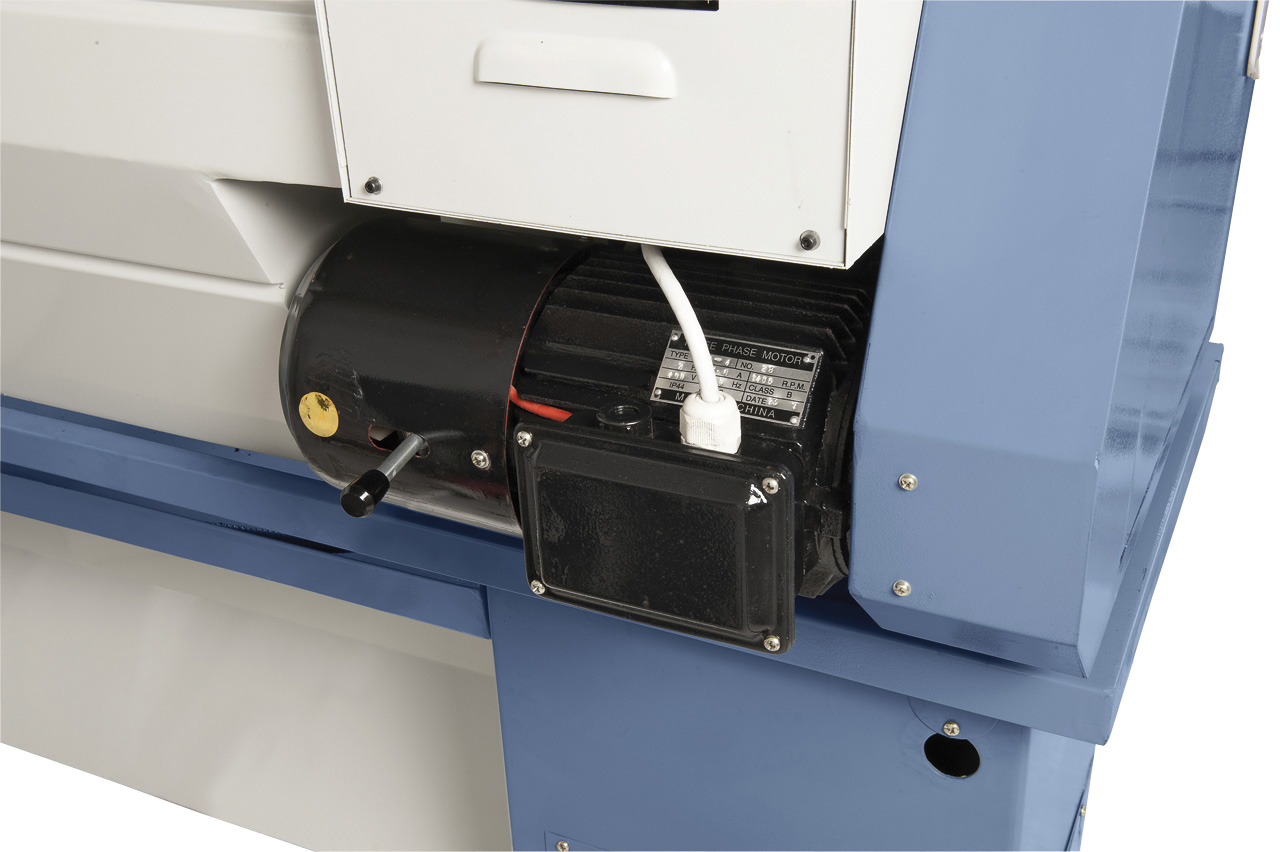

- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Spritzwand
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse

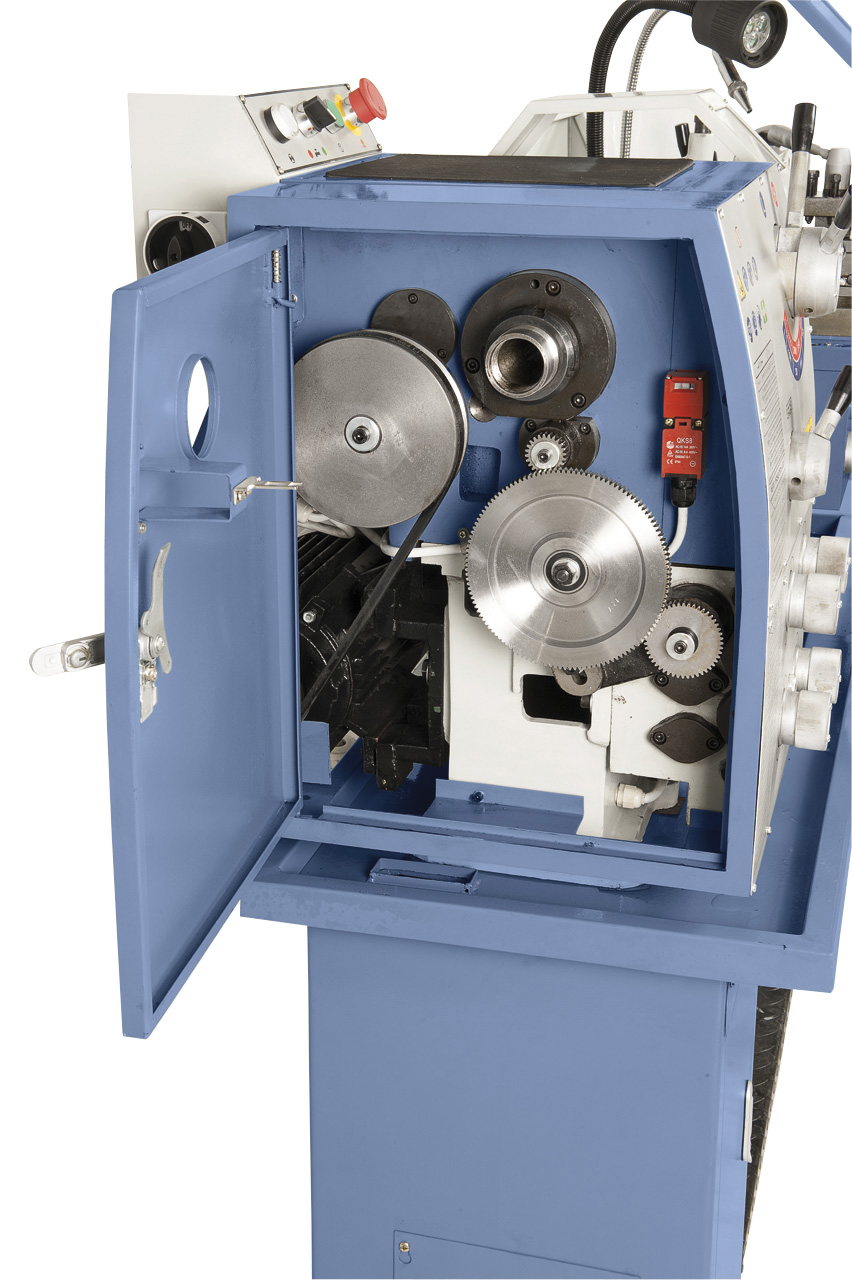

- Wechselräder
- 2 Zentrierspitzen
- Untergestell
- Bedienwerkzeug
Wassermischbarer Kühlmittelstoff mit ausgezeichnetem Leistungsspektrum bei hervorragender Wirtschaftlichkeit - Kanisterinhalt ergibt bis zu 200 l Kühlmittelemulsion.Die speziellen Zusätze verlängern die Standzeit und verbessern den Spanfluss, dadurch wird ein besseres Schnittbild am bearbeitenden Material gewährleistet.Dieses Konzentrat ist konzipiert für alle Zerspanungsarbeiten von Stahl und Nichteisenmetallen, wie z.B. Bohren, Fräsen, Sägen, Drehen, usw.Anwendungskonzentration (Öl:Wasser)Drehen, Bohren, Fräsen 1:20 bis 1:40
Inhalt: 5 Liter (10,07 € / 1 Liter)
