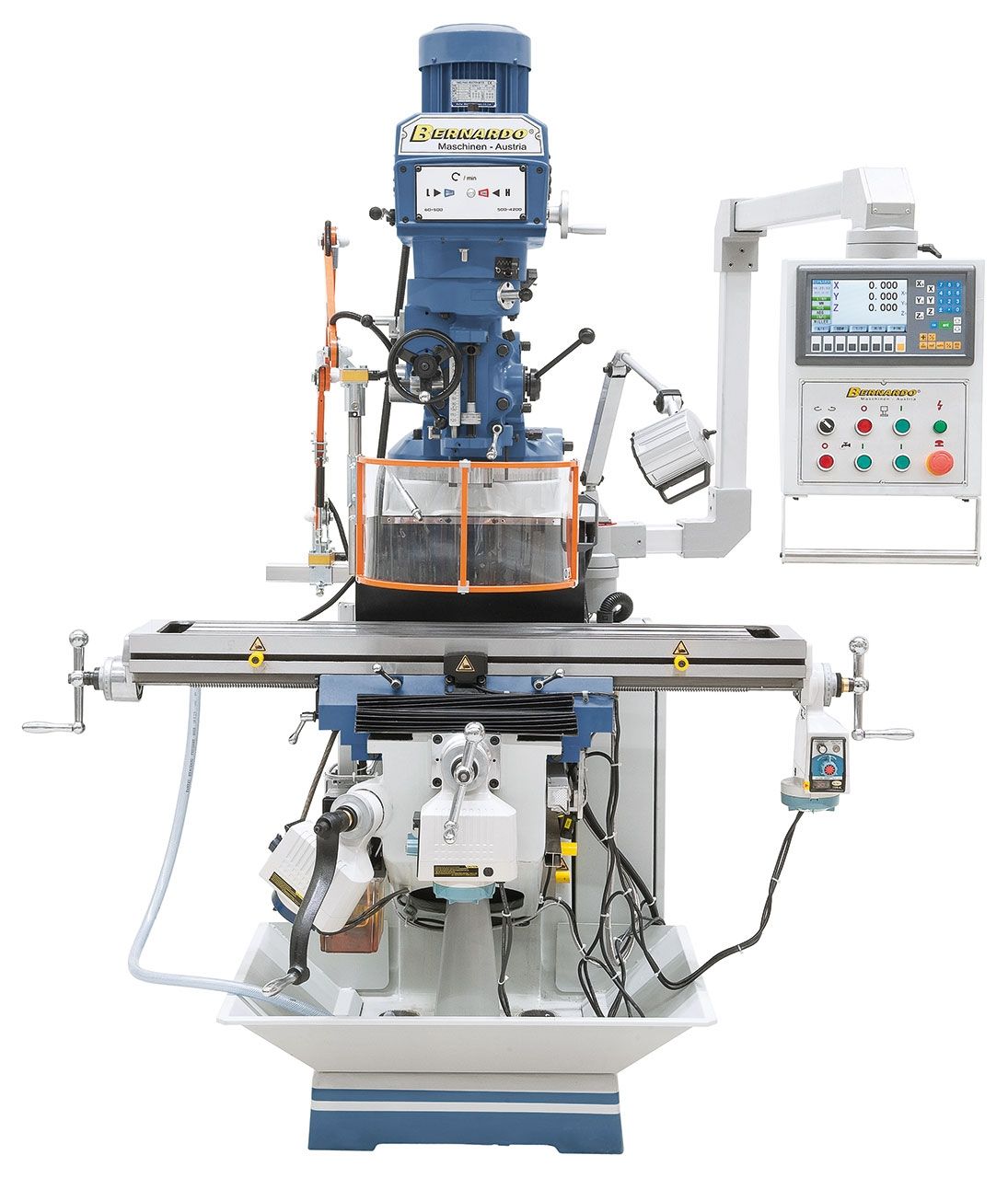

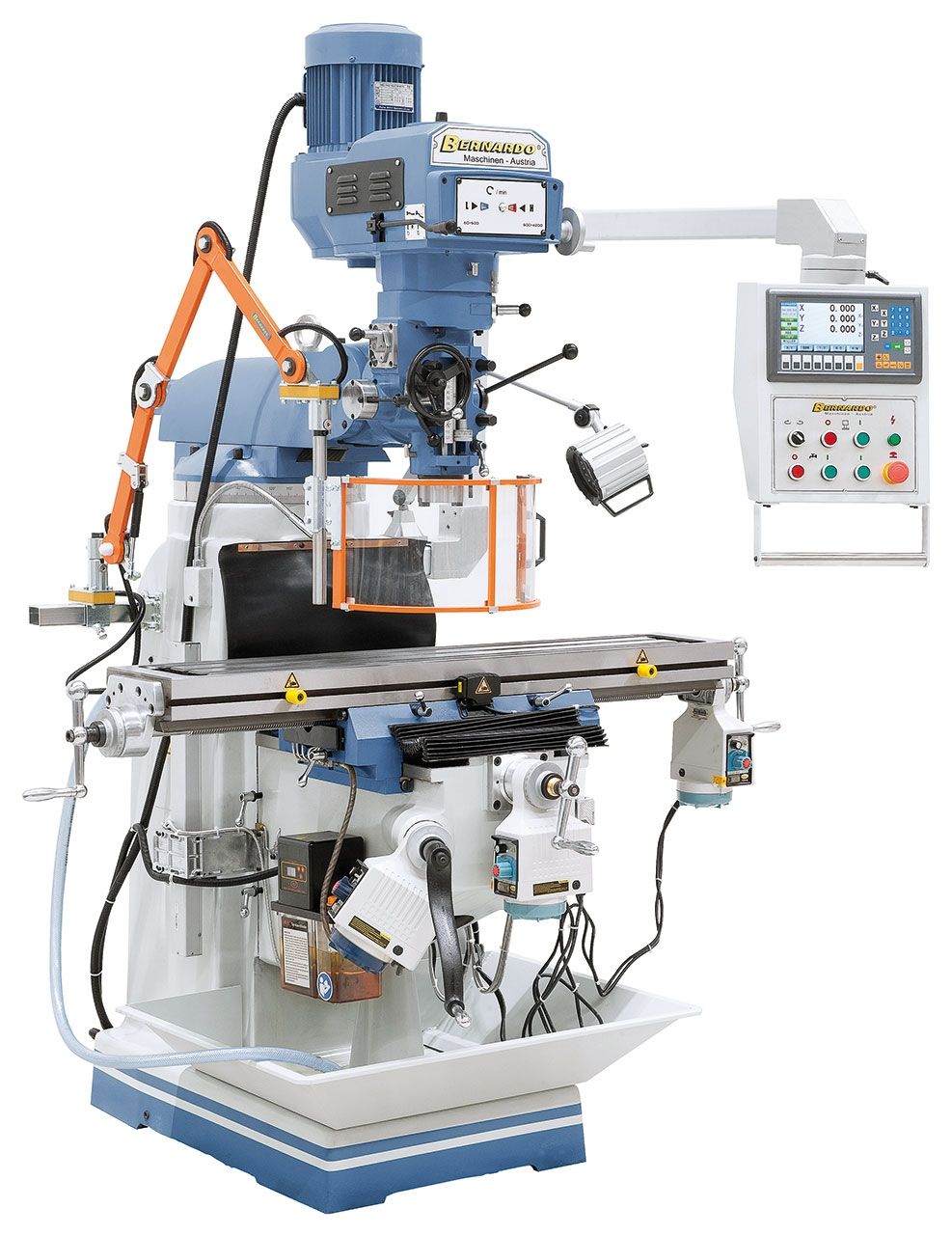

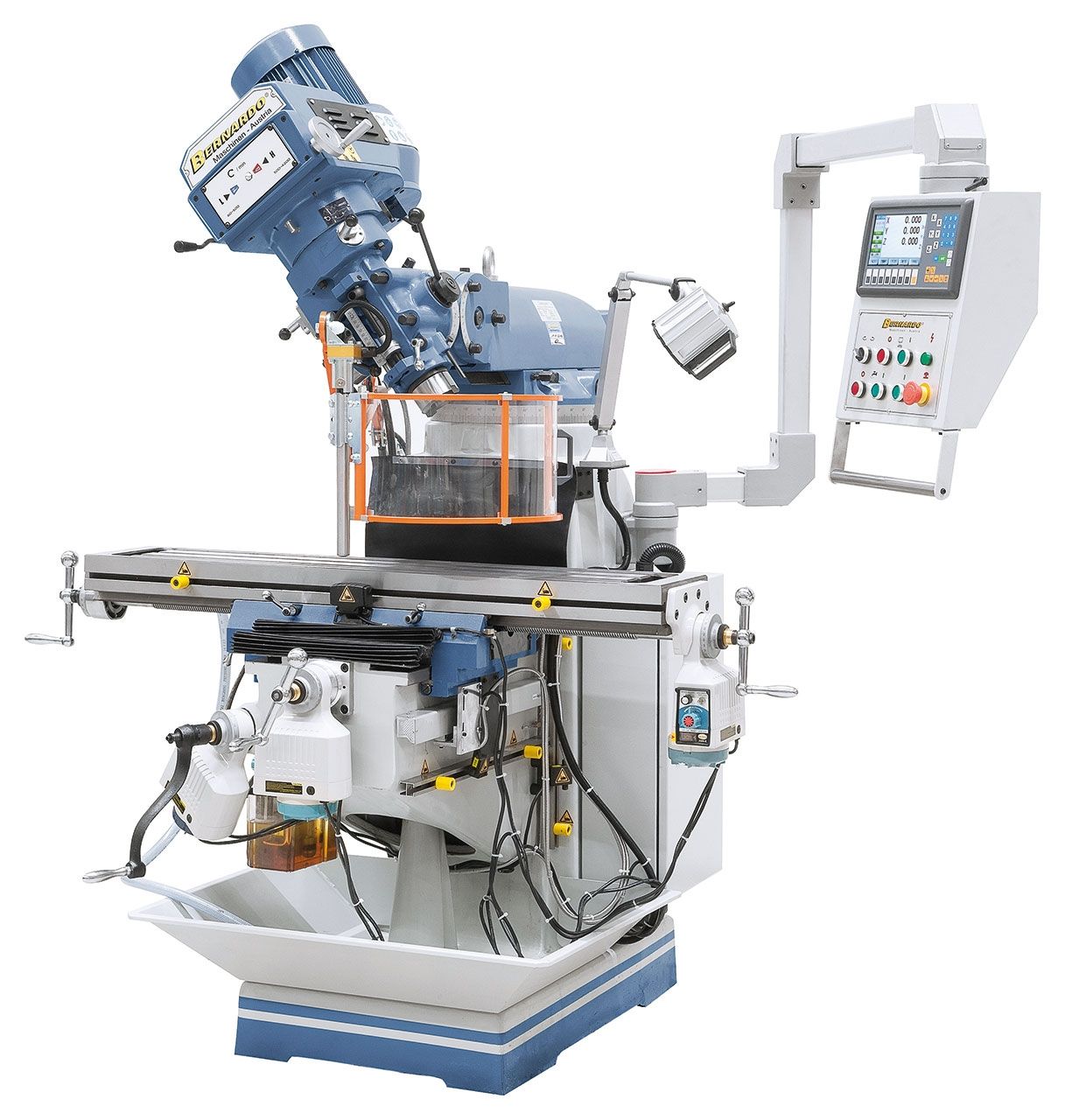

Bernardo Mehrzweckfräsmaschine MFM 230 Super inkl. 3-Achs-Digitalanzeige montiert *
13.792,00 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Mehrzweckfräsmaschine MFM 230 Super inkl. 3-Achs-Digitalanzeige montiert *"
Durch die Vielzahl der Einstellmöglichkeiten des Fräskopfes der robusten und stabilen Mehrzweckfräsmaschine ist dieses Modell für Bohr- und Fräsarbeiten in der Einzelteilfertigung, Reparatur und im Ausbildungsbereich von leichten und mittelschweren Werkstücken optimal geeignet.
Bernardo Technische Daten
|
Tischgröße |
1245 x 230 mm |
|
Spindelaufnahme |
ISO 40 |
|
Spindeldrehzahl, stufenlos |
60 - 4200 U/min |
|
Pinolenvorschub |
0,038 / 0,076 / 0,152 mm/U |
|
Pinolenhub |
125 mm |
|
Verfahrweg längs (x) |
690 mm |
|
Verfahrweg quer (y) |
315 mm |
|
Verfahrweg vertikal (z) |
310 mm |
|
Ausladung |
135 - 485 mm |
|
Spindelkopf-Schwenkbereich |
-90° bis +90° |
|
Spindelkopf-Kippbereich |
-45° bis +45° |
|
Abstand Spindel / Tisch |
45 - 355 mm |
|
T-Nutengröße |
16 mm |
|
Motorleistung |
2,2 kW |
|
Maschinenabmessung (B x T x H) |
1700 x 1750 x 2120 mm |
|
Gewicht ca. |
1023 kg |
Bernardo Funktionen
- Arbeitstisch mit großer Aufspannfläche, Oberfläche gehärtet und geschliffen
- Stufenlos regelbare Spindeldrehzahl mit mechanischer Spindelbremse

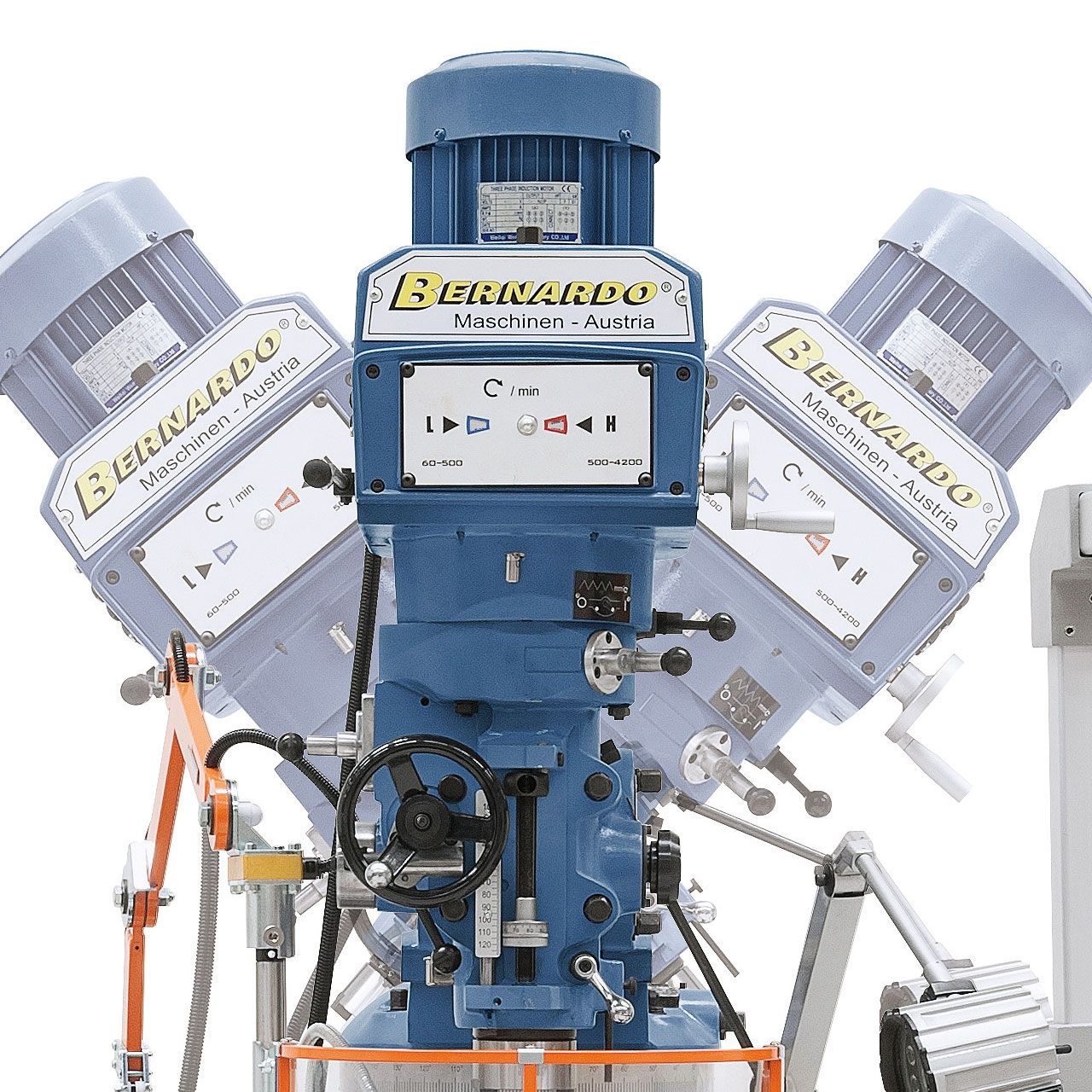

- Universell einsetzbarer Fräskopf, dreh-, schwenk- und kippbar

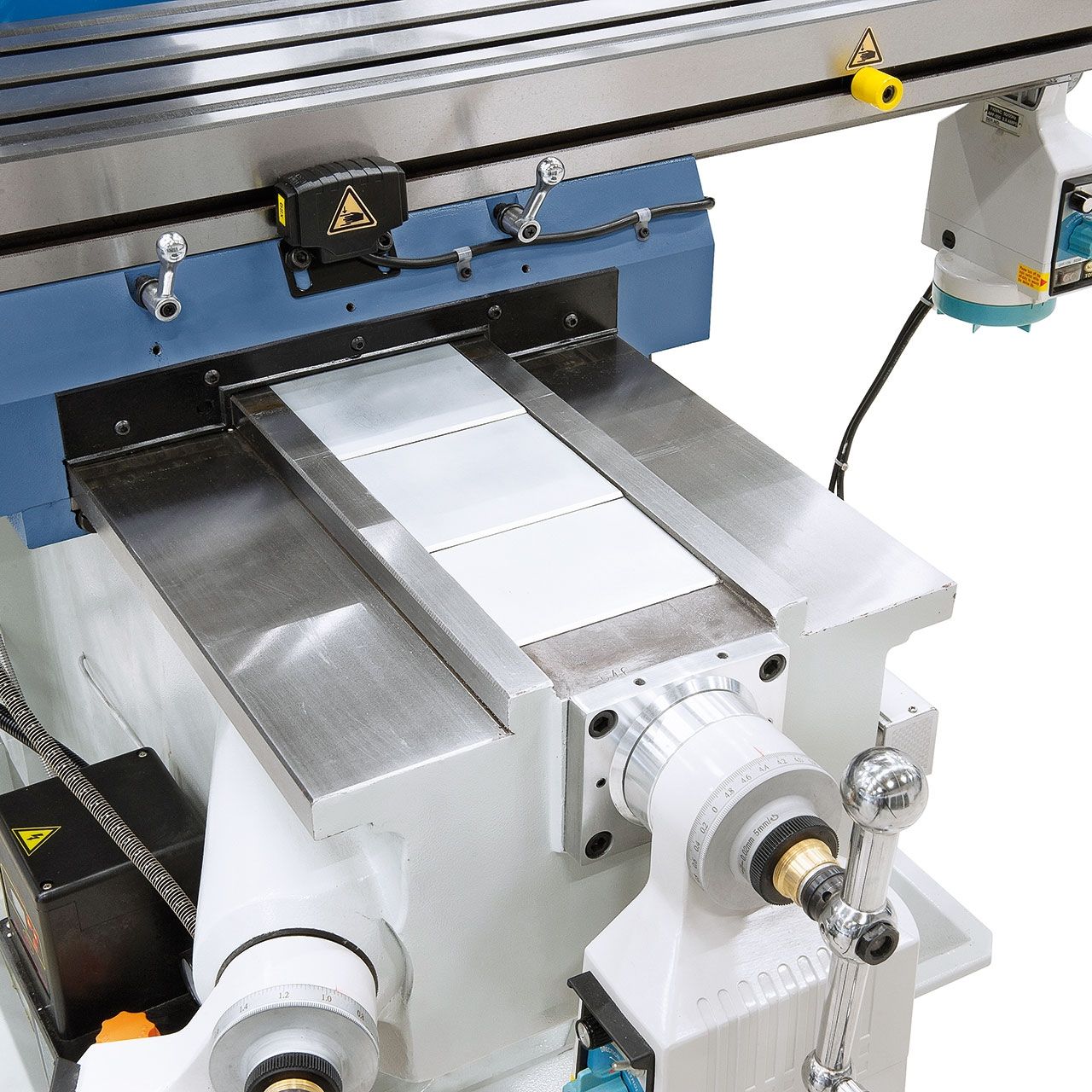

- Gehärtete und geschliffene Führungsbahnen in allen Achsen
- Serienmäßig mit 3 automatischen Pinolenvorschüben
- Hartverchromte Pinole mit Mikrometer-Tiefenanschlag
- Leistungsstarke Kühlmitteleinrichtung im Standfuß integriert
Bernardo Lieferumgang

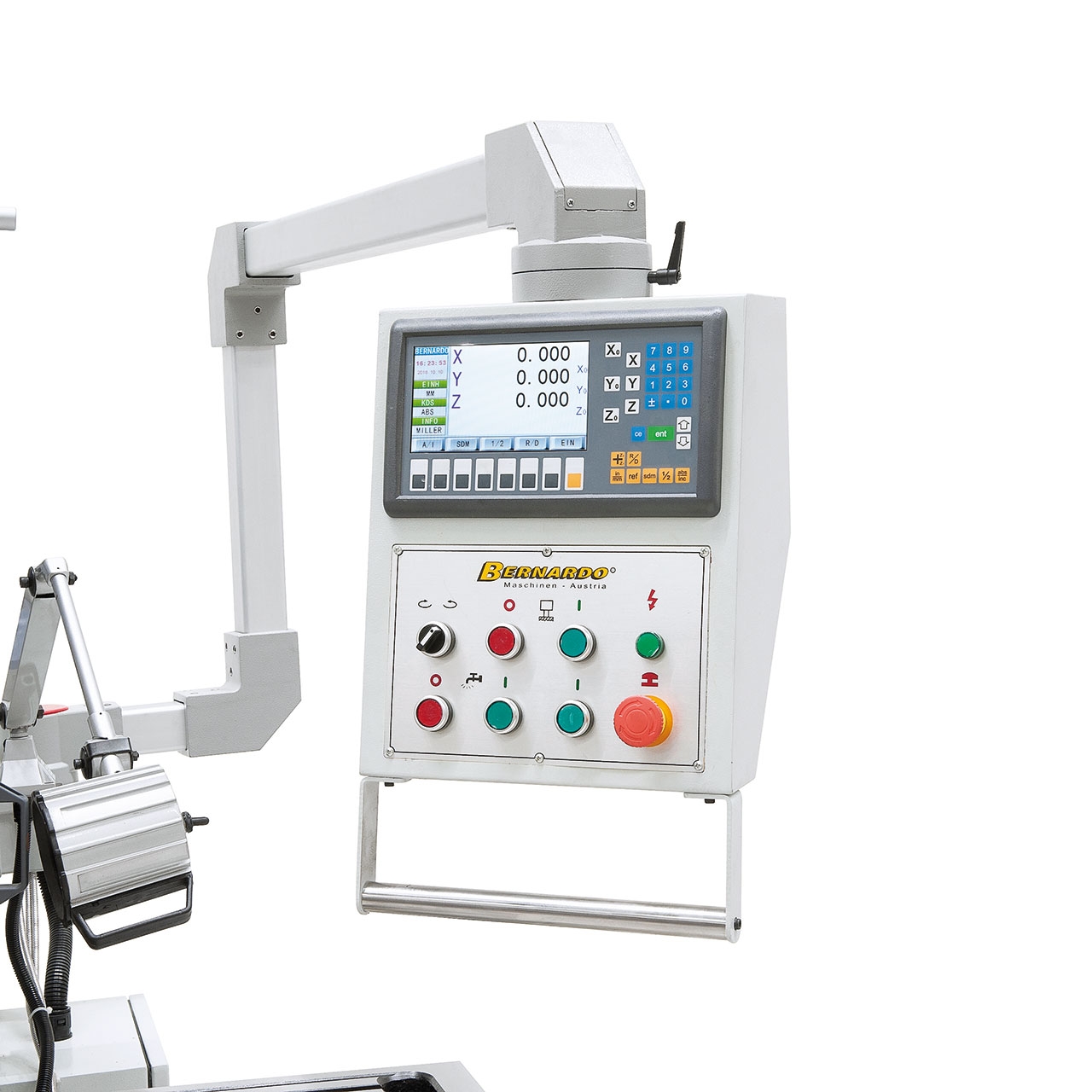

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 16
- Kühlmitteleinrichtung
- LED-Maschinenleuchte

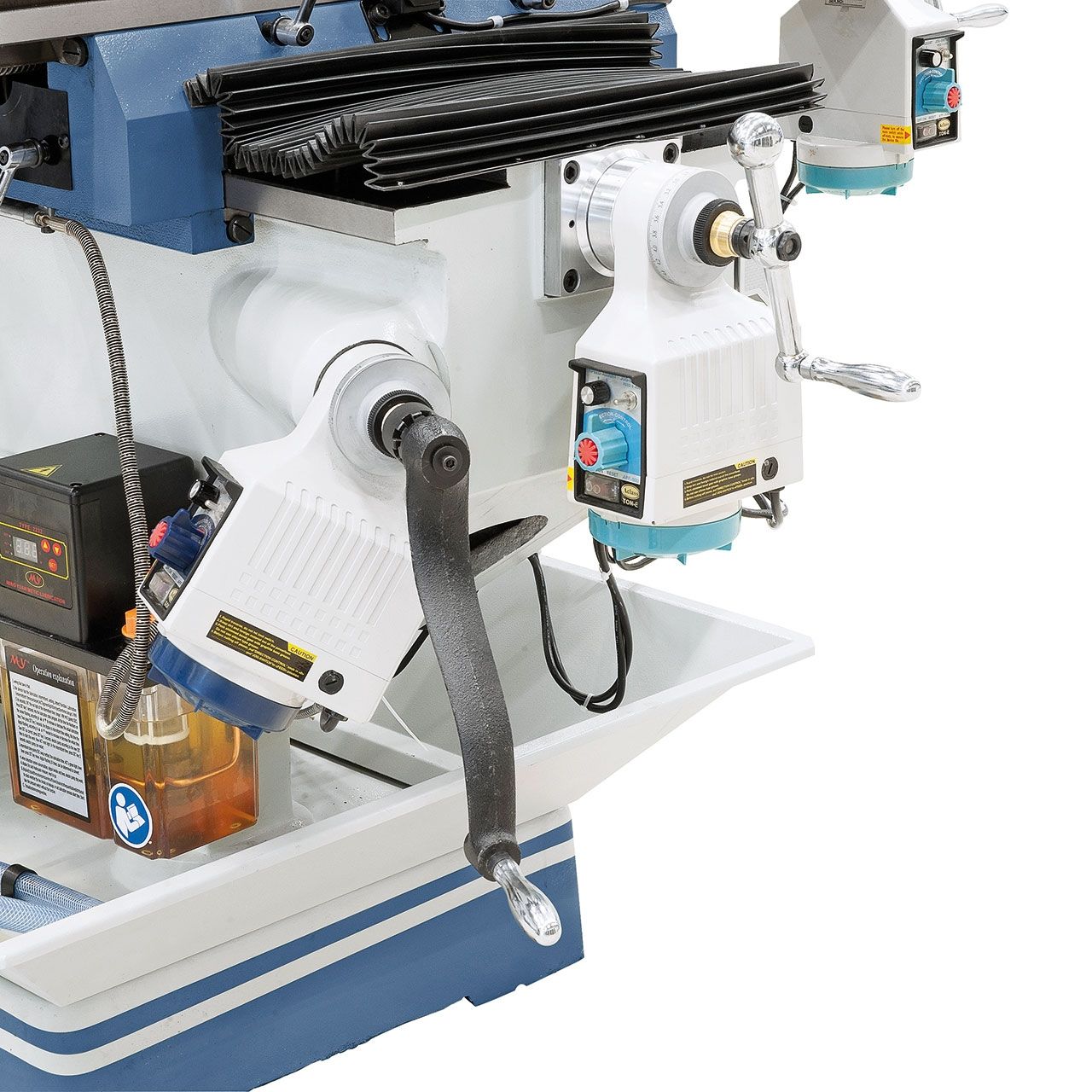

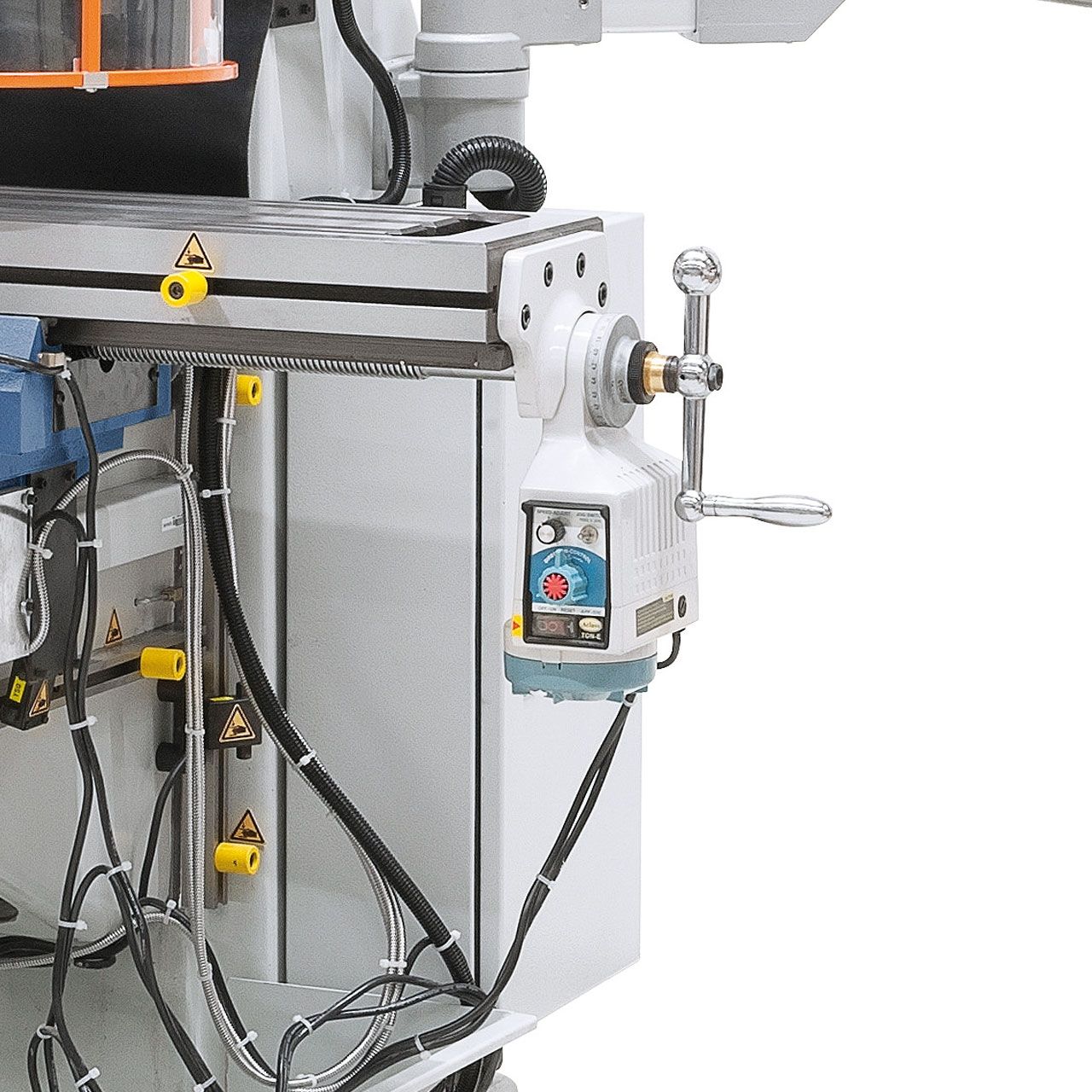

- Vorschubapparat für x-, y- und z-Achse

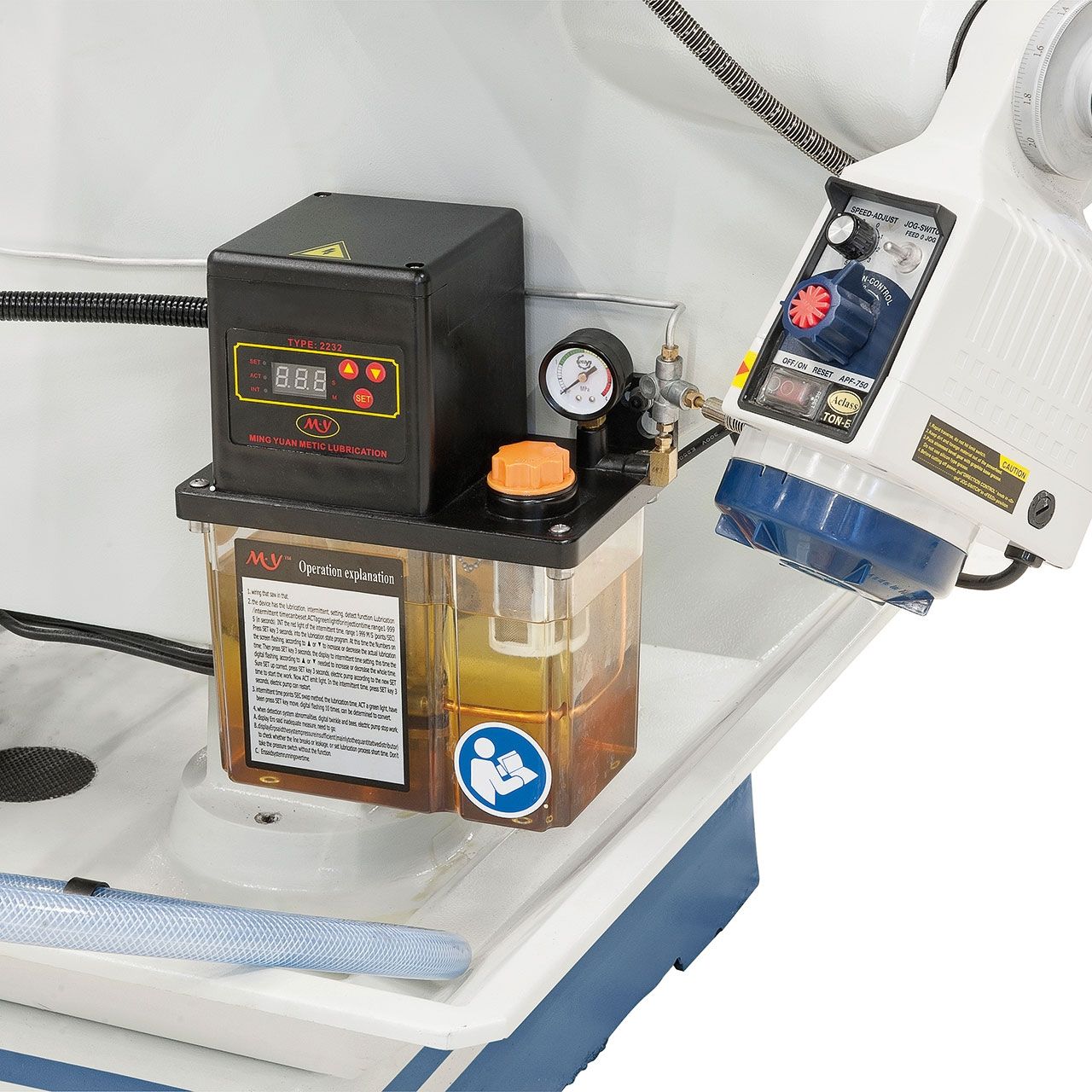

- Elektrische Zentralschmierung

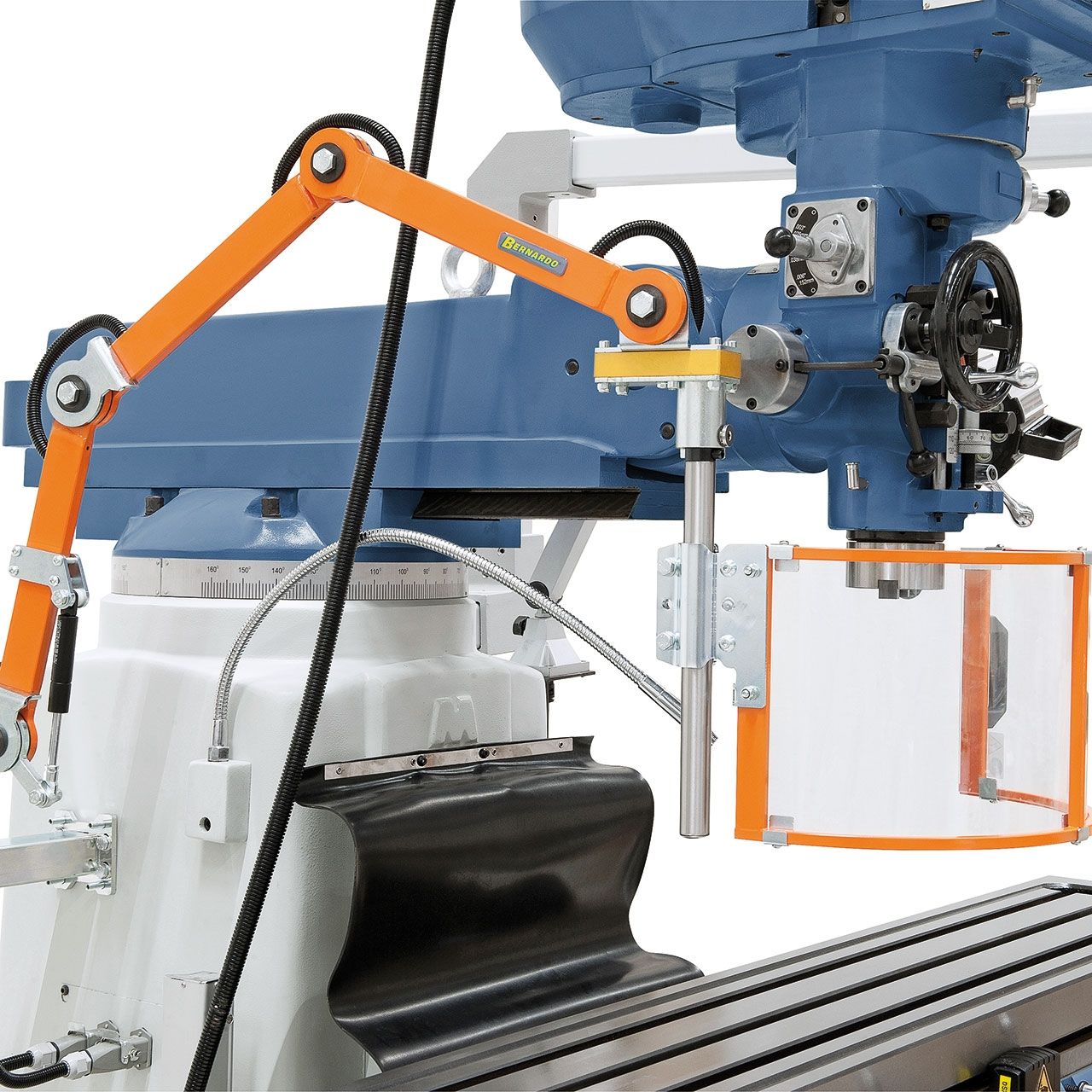

- Verstellbare Schutzeinrichtung
- Kühlmittelwanne
