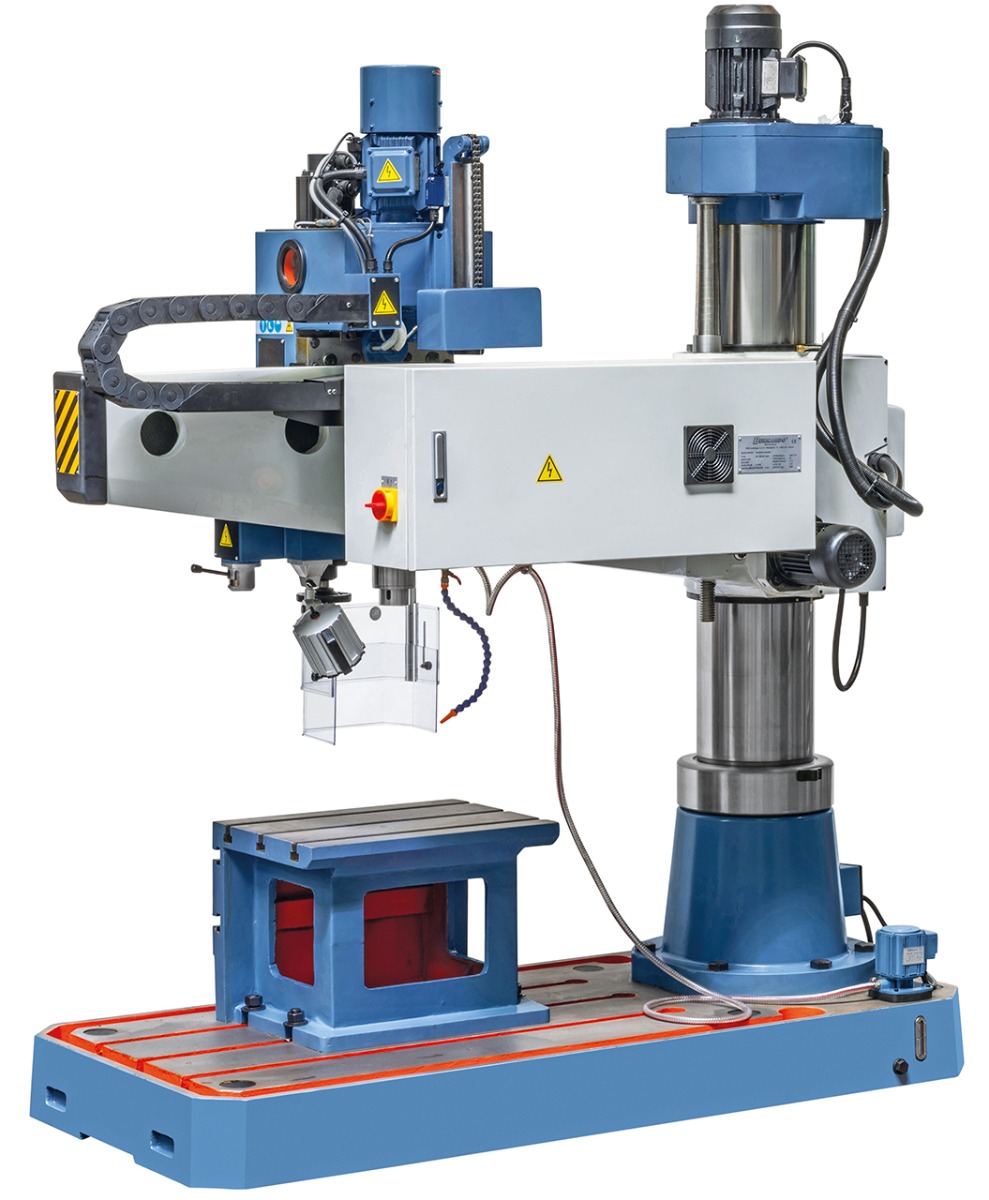

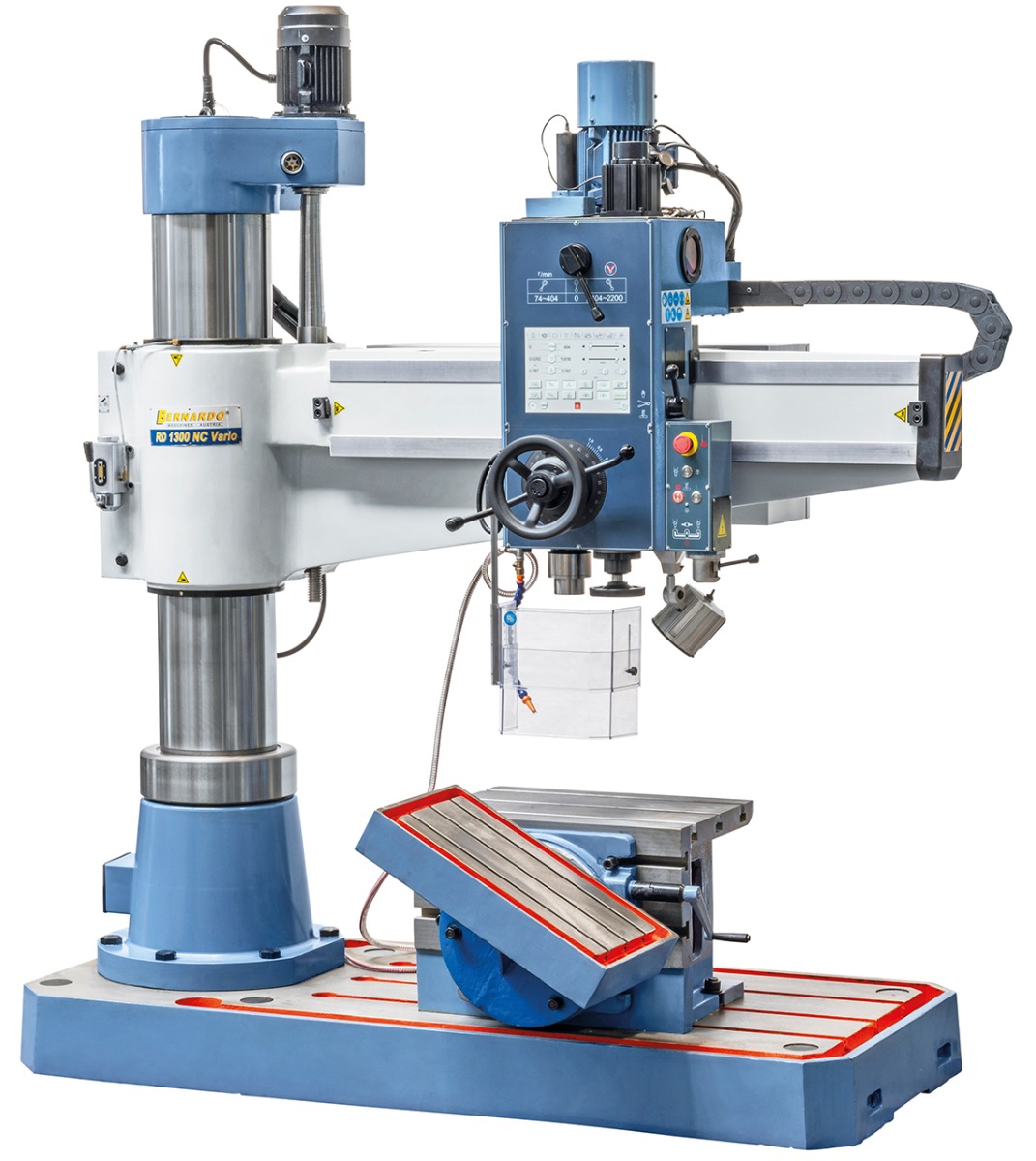

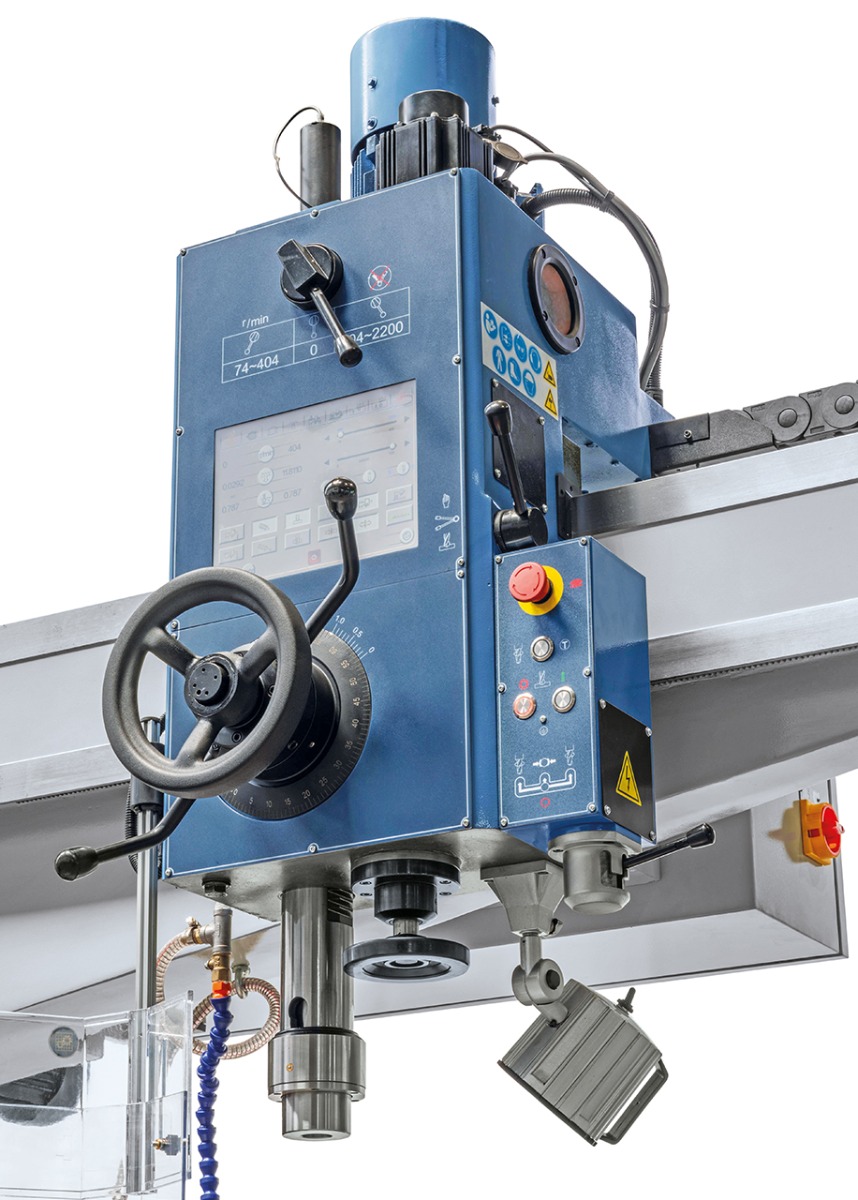

Bernardo Radialbohrmaschine RD 1300 NC Vario *
24.395,00 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Radialbohrmaschine RD 1300 NC Vario *"
Die Radialbohrmaschine RD 1300 NC Vario ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche….) ideal geeignet. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …
Bernardo Technische Daten
|
Bohrleistung max. |
40 mm |
|
Gewindeschneiden max. |
M40 |
|
Ausladung min./max. |
300 - 1300 mm |
|
Vertikalbewegung des Auslegers |
600 mm |
|
Verfahrweg Bohrkopf (horizontal) |
1000 mm |
|
Pinolenhub |
290 mm |
|
Spindelaufnahme |
MK 4 |
|
Spindeldrehzahl |
74 - 404, 404 - 2200 U/min |
|
Vorschubbereich |
1 - 300 mm/min |
|
Abstand Spindel / Würfeltisch |
100 - 700 mm |
|
Abstand Spindel / Grundplatte |
570 - 1170 mm |
|
Aufspannfläche Grundplatte |
1220x 900 mm |
|
Würfeltisch (L x B x H) |
640 x 450 x 450 mm |
|
Motorleistung |
2,2 kW |
|
Maschinenabmessung (B x T x H) |
2050 x 1050 x 2560 mm |
|
Gewicht ca. |
2400 kg |
Bernardo Funktionen
- Die serienmäßige Steuerung Bohrtronic errechnet nach Eingabe des Werkzeugdurchmessers und des Materials (Guss / Stahl) die ideale Drehzahl bzw. Vorschubgeschwindigkeit beim Bohren und Gewindeschneiden

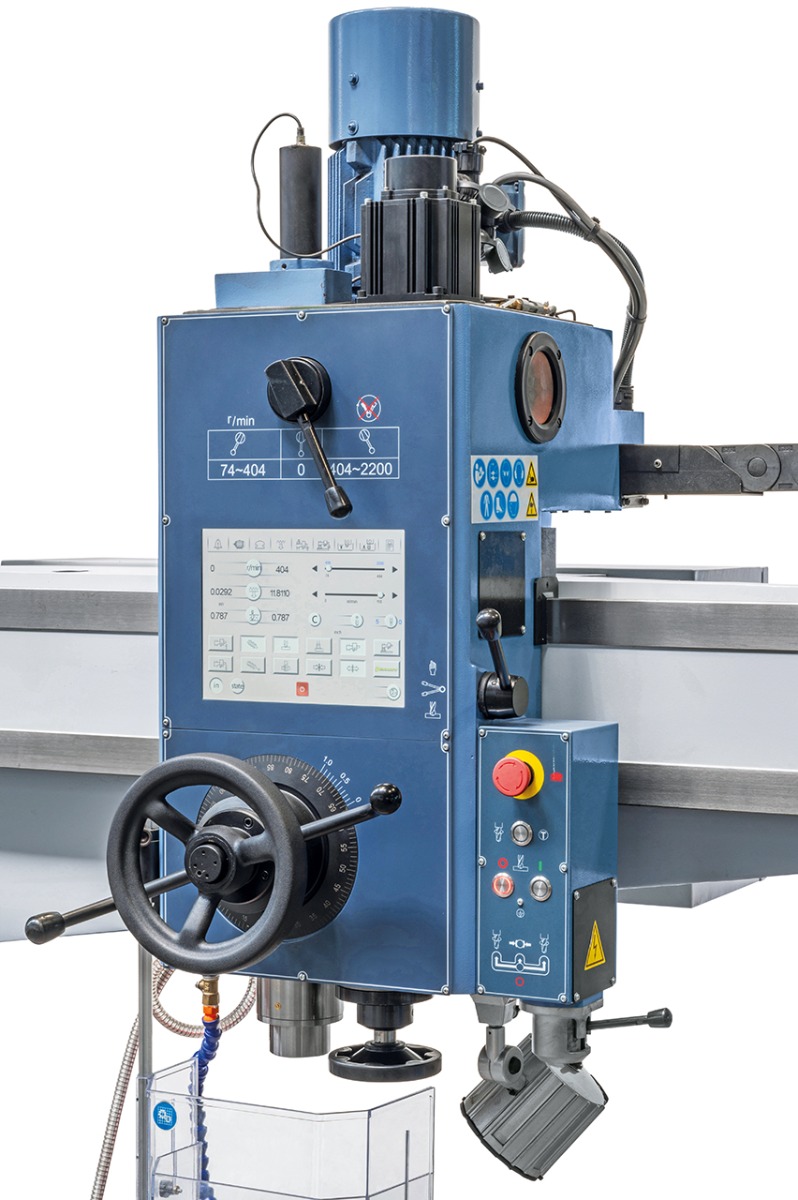

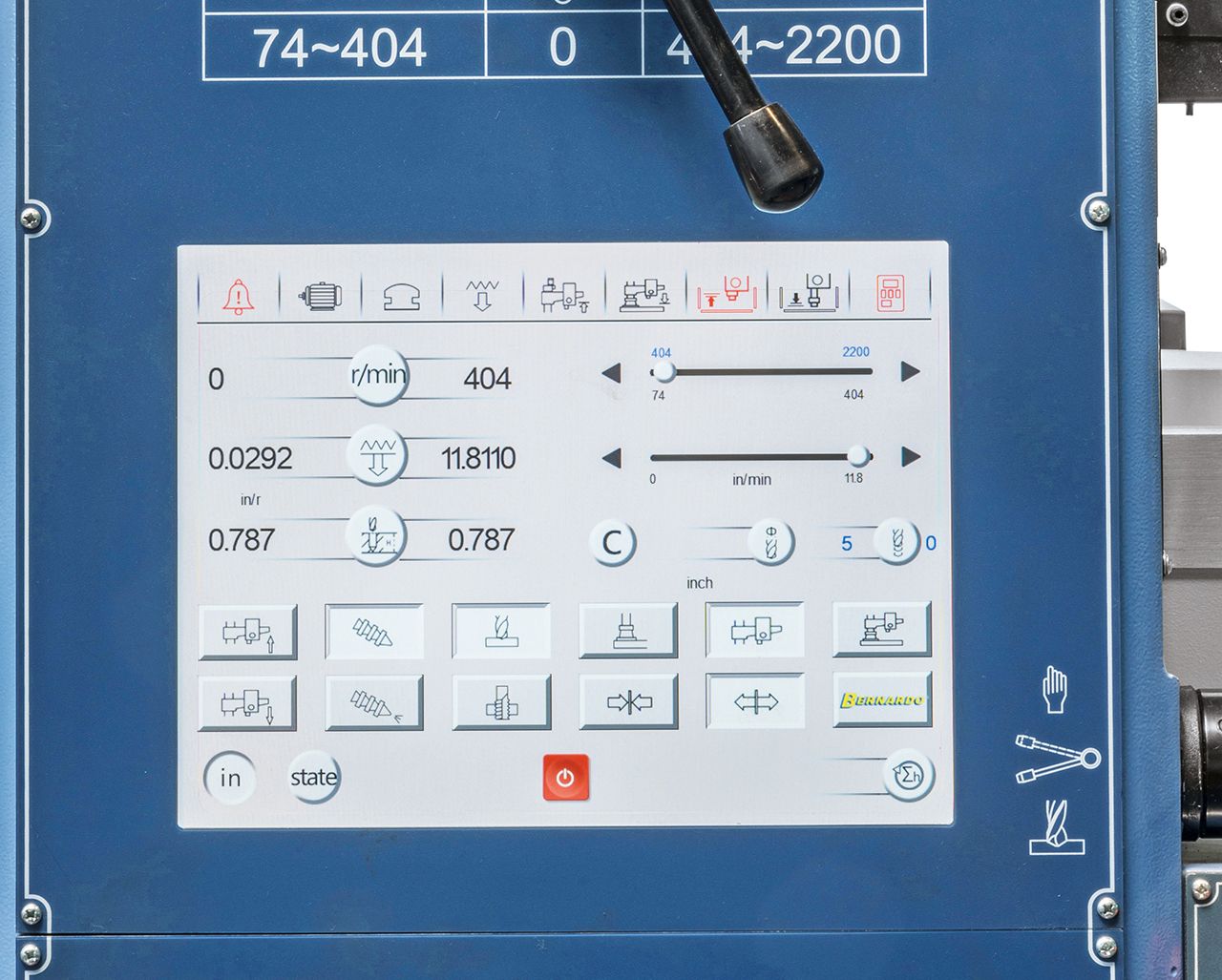

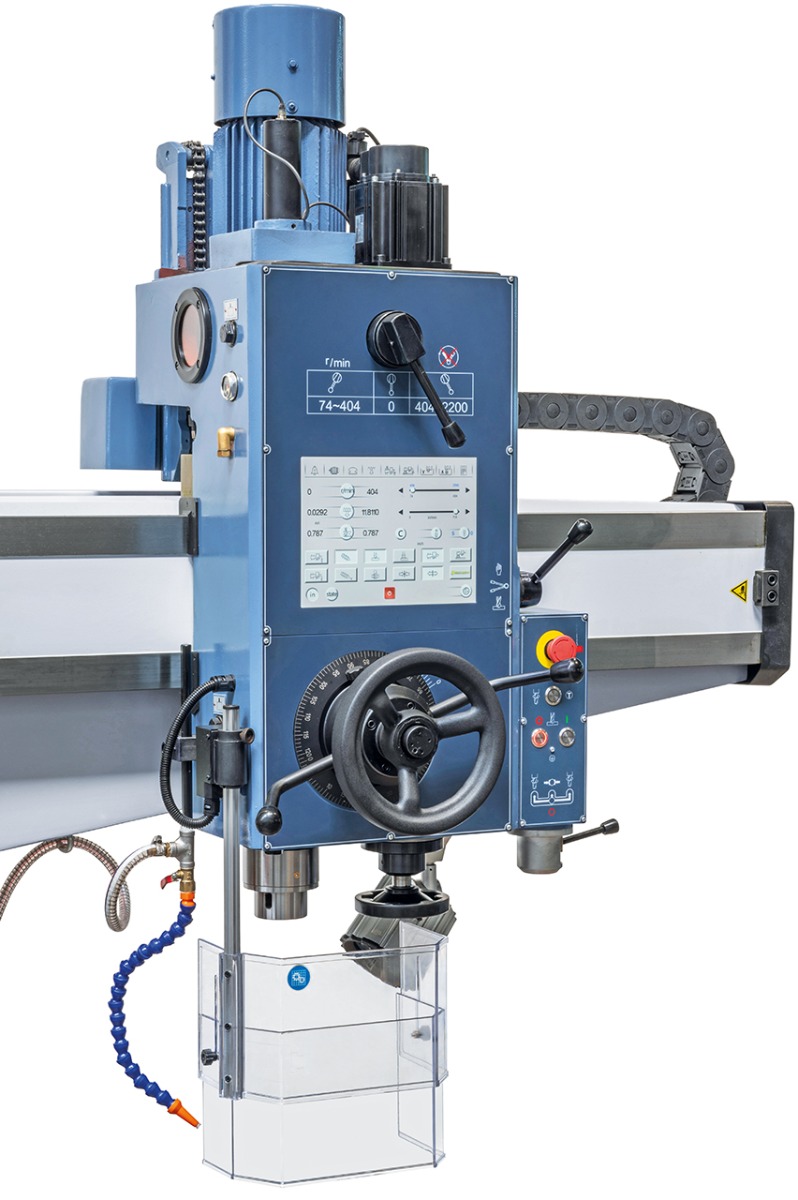

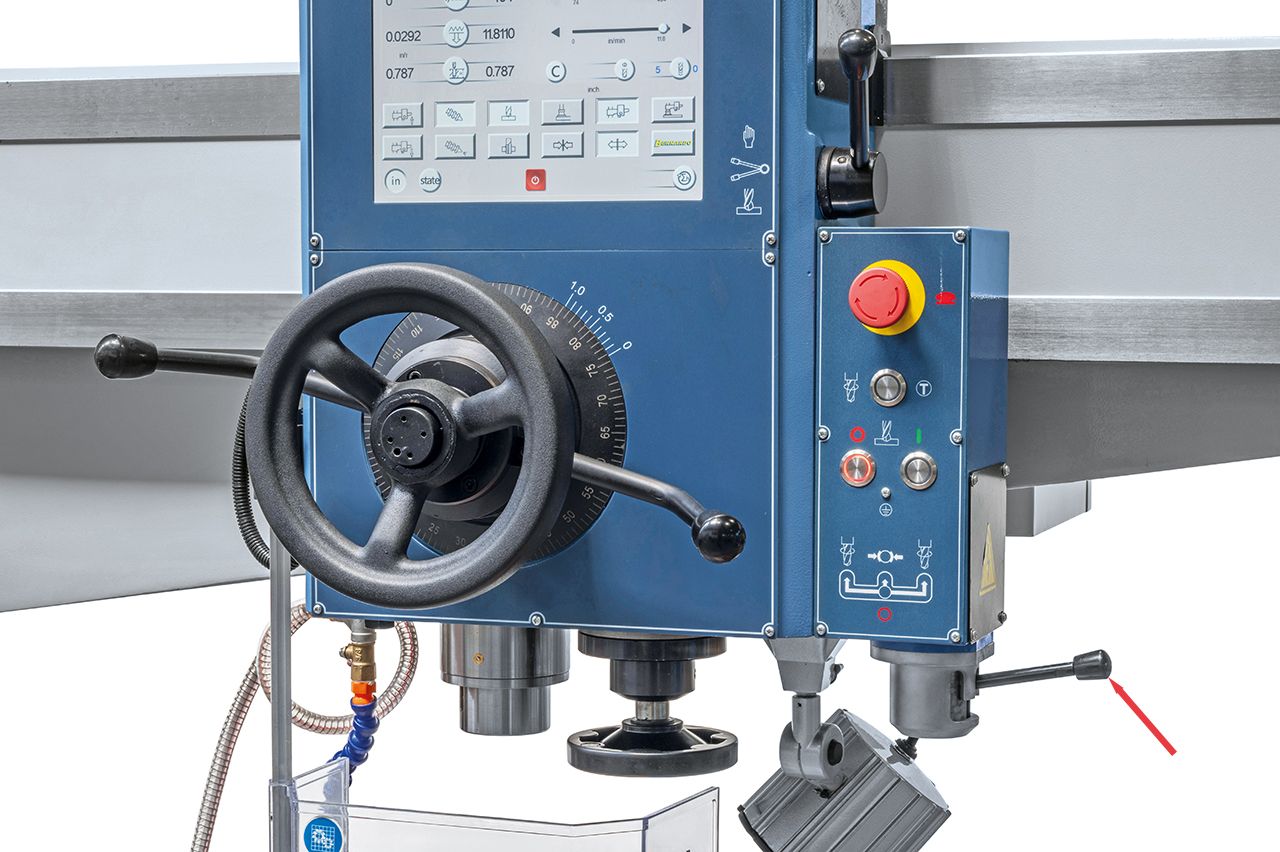

- Großdimensionierter Touchscreen für sämtliche Einstellarbeiten wie z.B. Drehzahl, Bohren / Gewindeschneiden, Höhenverstellung Ausleger, .....

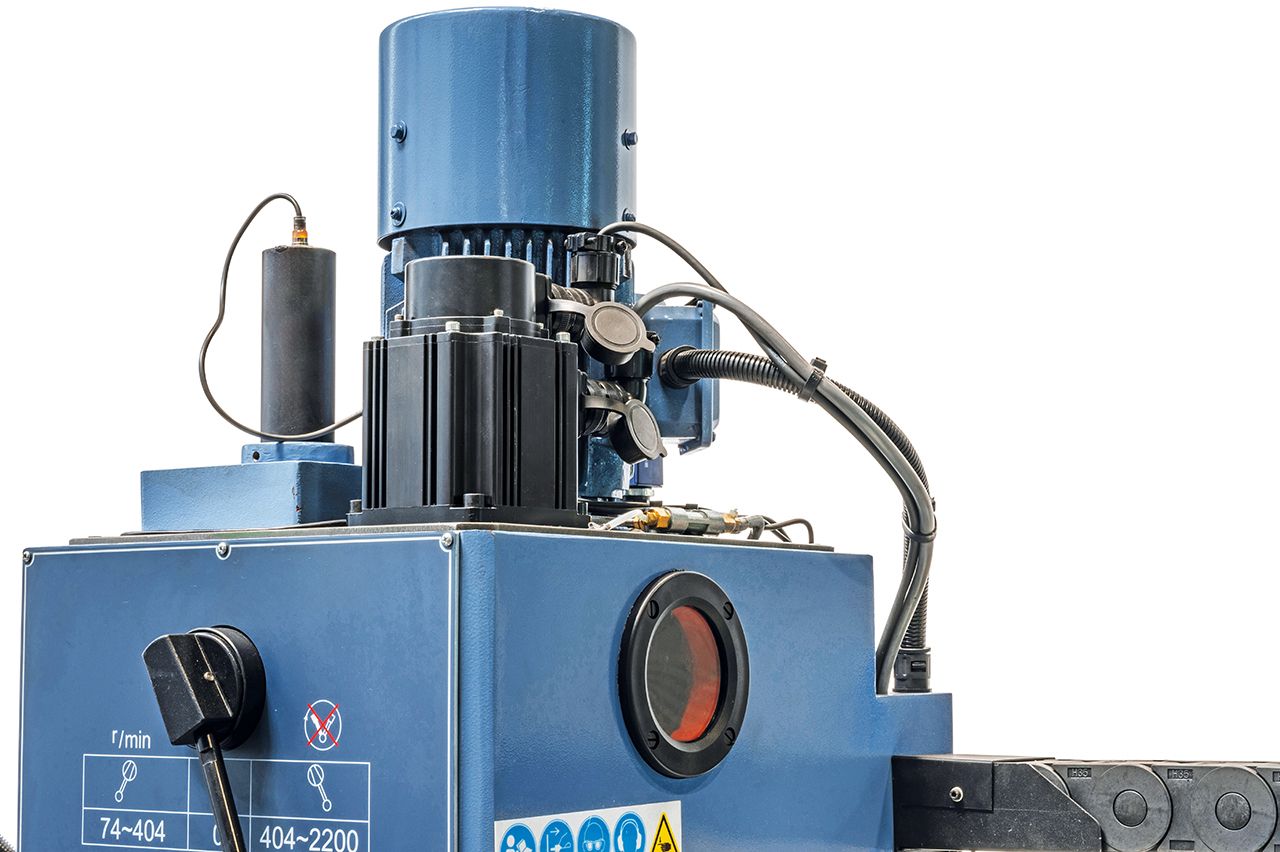

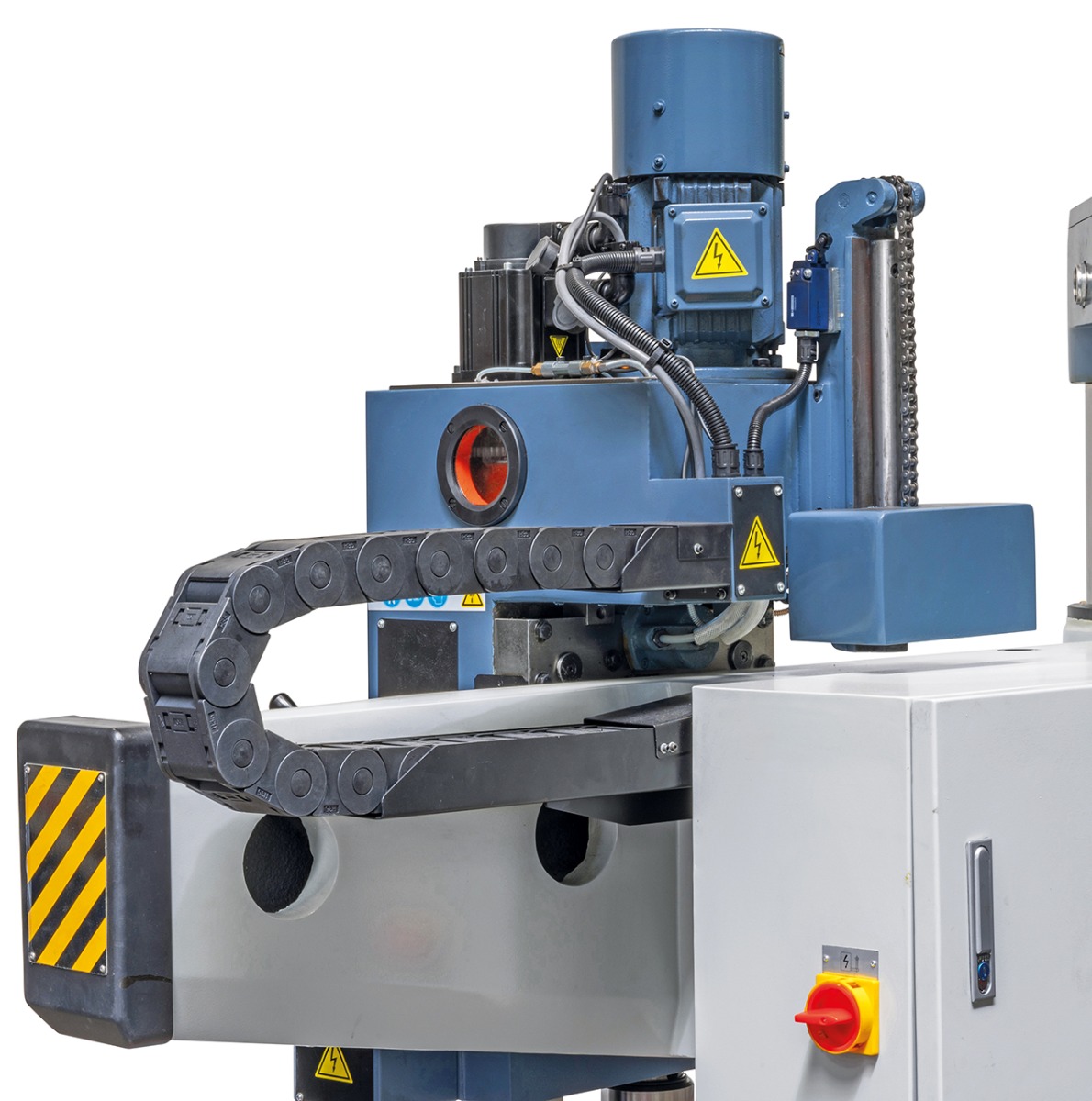

- Der Pinolenvorschub erfolgt über einen hochwertigen Servomotor

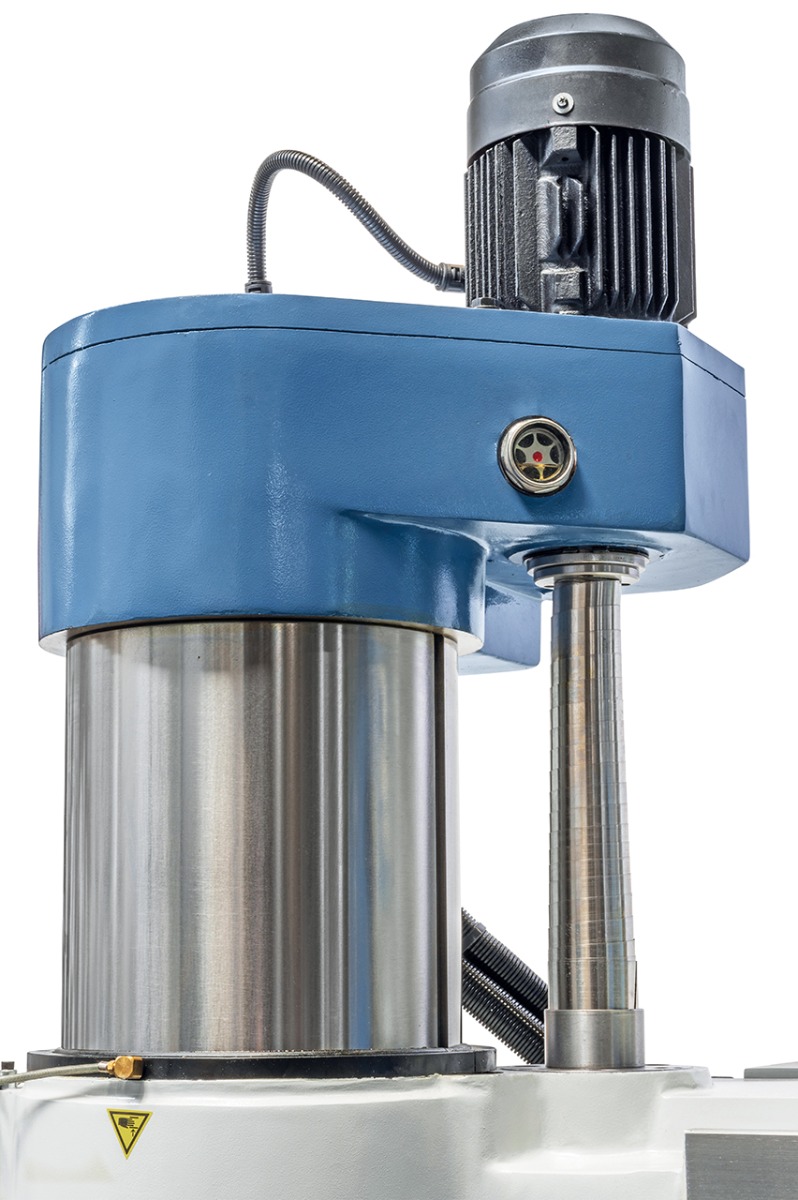

- Einfache Höhenverstellung des Auslegerarms über Hubmotor, die Position der Spindel bleibt unverändert, ideal für Serienarbeiten
- Elektronisch einstellbare Bohrtiefe inkl. Überprüfung des Eingabewerts
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl kann direkt am Display abgelesen werden
- Anzeige der Maßeinheiten wahlweise mm oder inch
- Führungsbahnen am Ausleger gehärtet und geschliffen

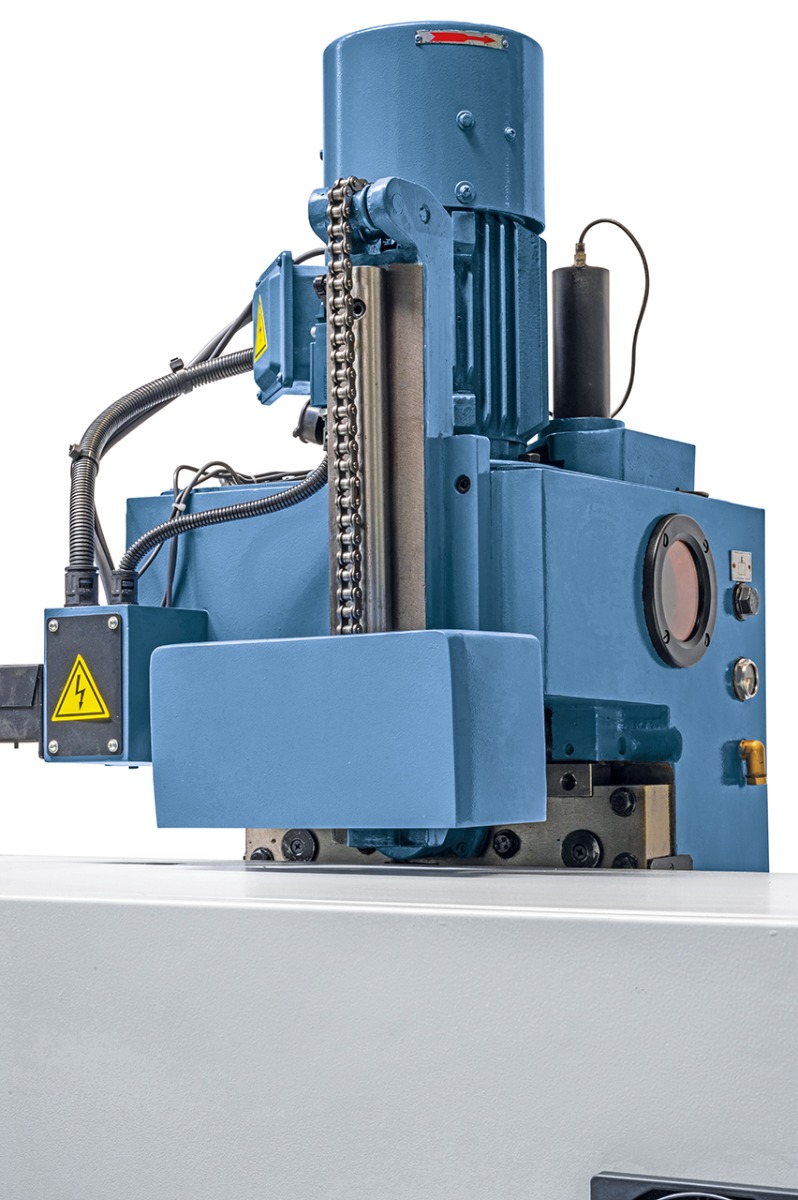

- Gewichtsausgleich der Pinole durch Gegengewicht
- Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
Bernardo Lieferumgang

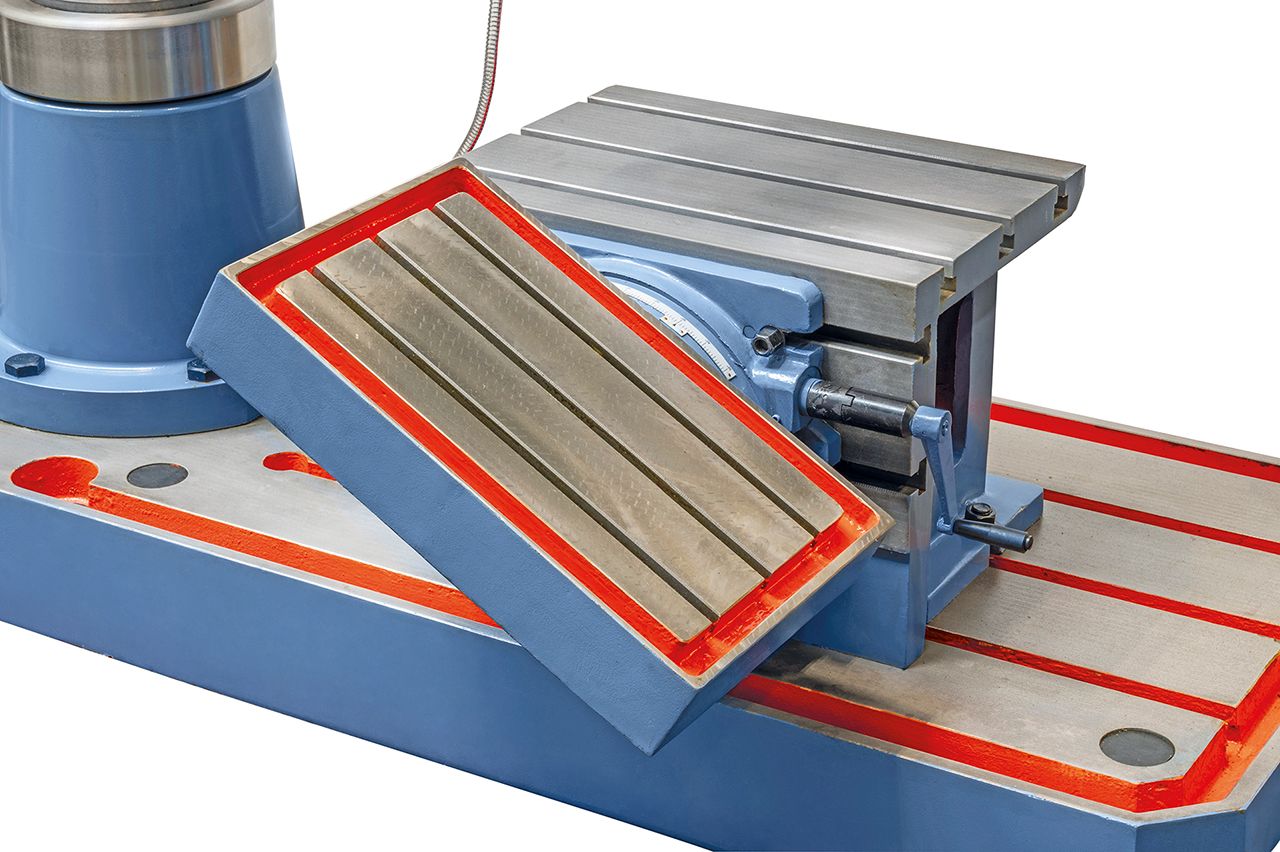

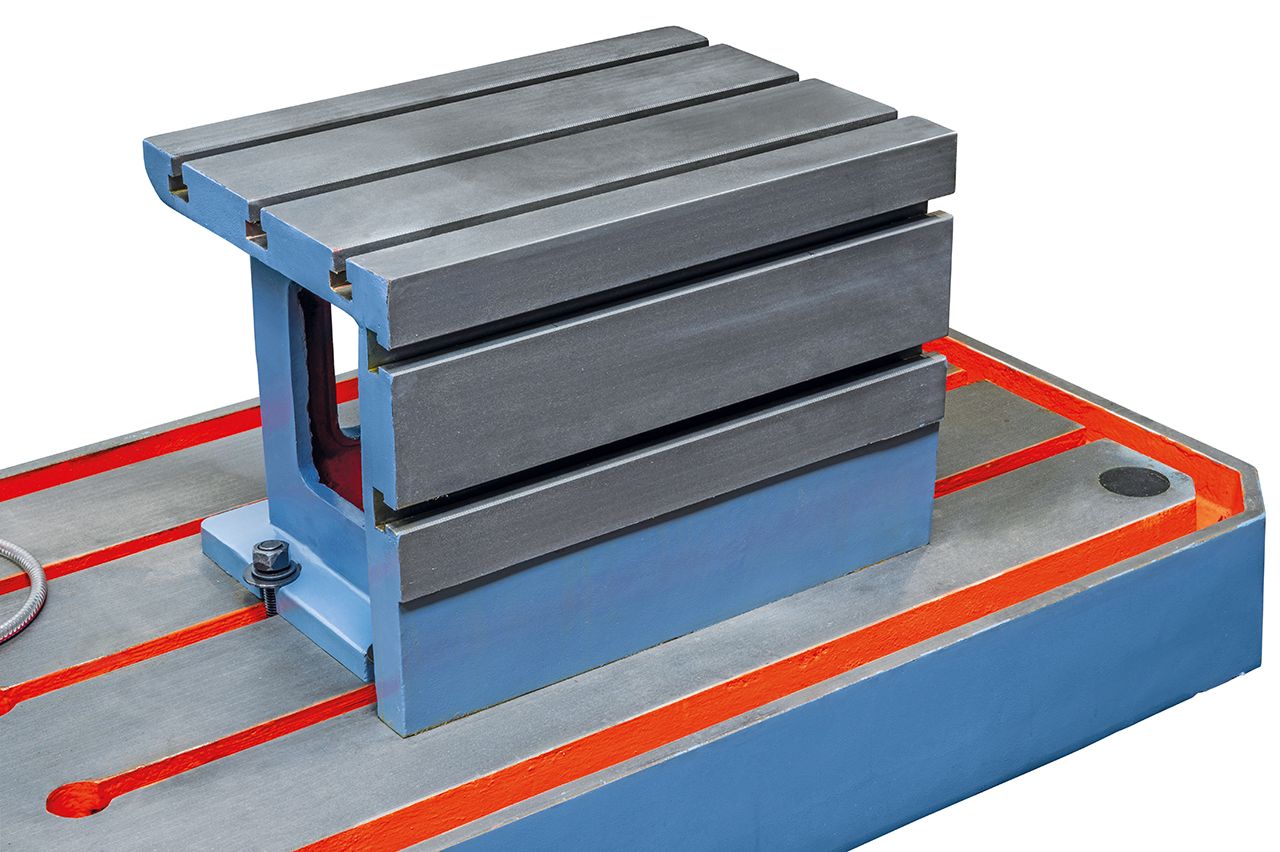

- Würfeltisch
- Bohrfutterdorn
- Reduzierhülsen
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46

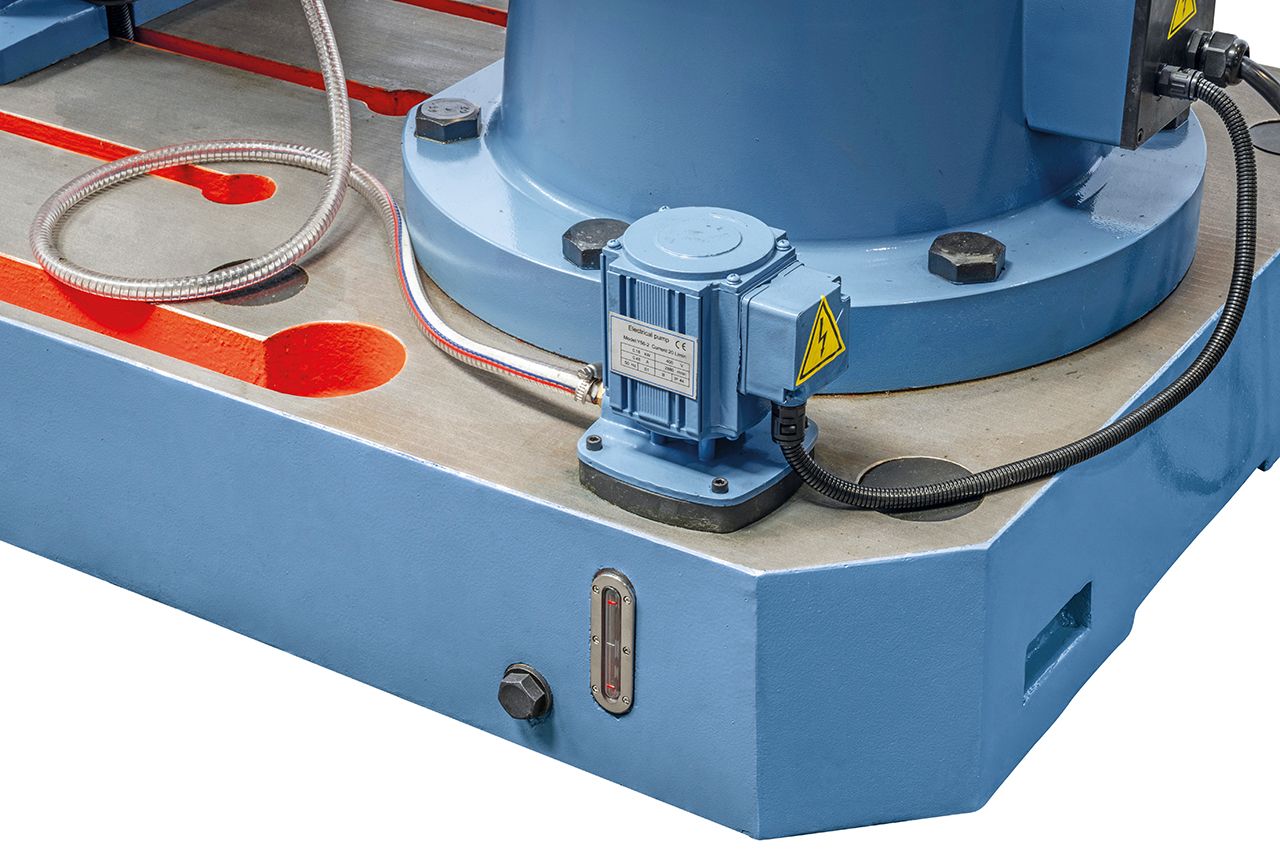

- Kühlmitteleinrichtung
- Touchscreen mit Bohrtronic-Steuerung
- Servomotor für Pinolenvorschub

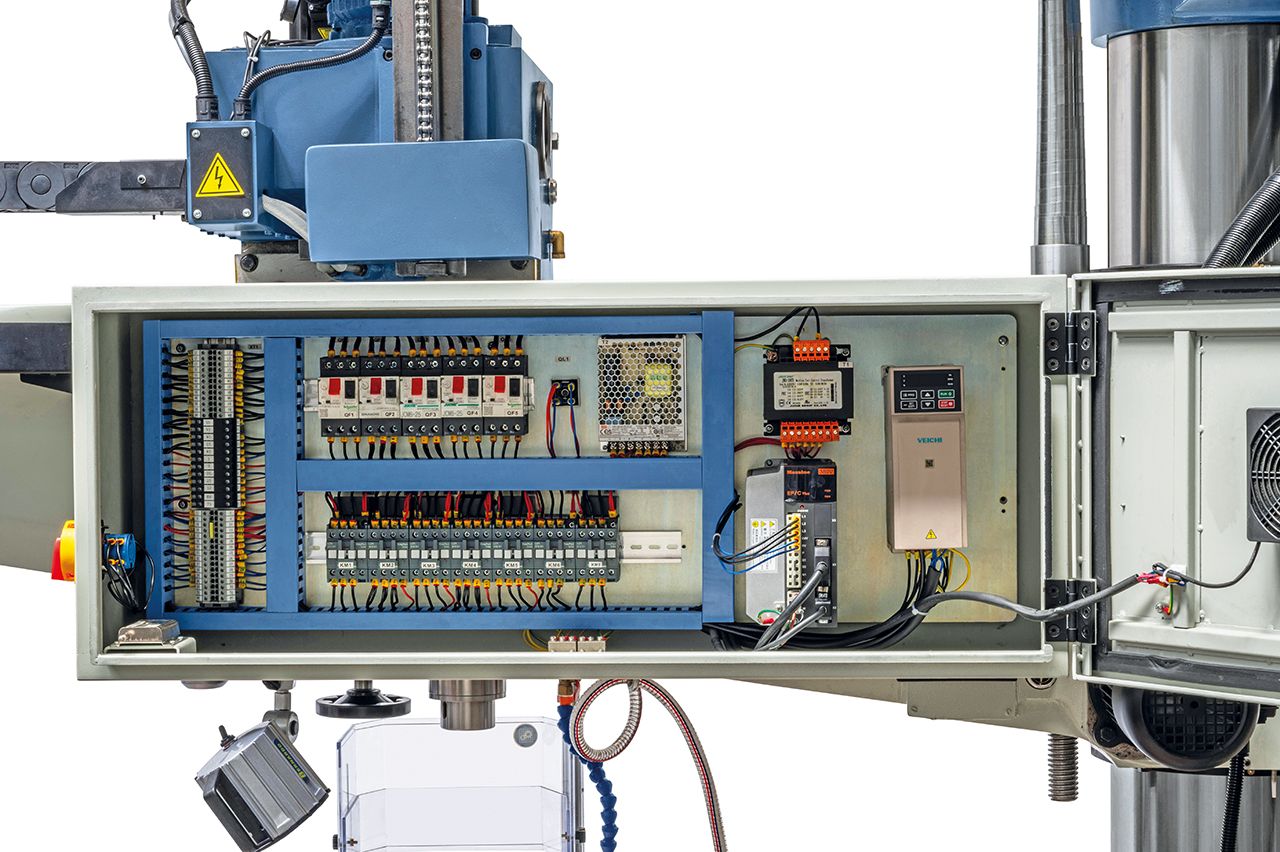

- Frequenzumrichter

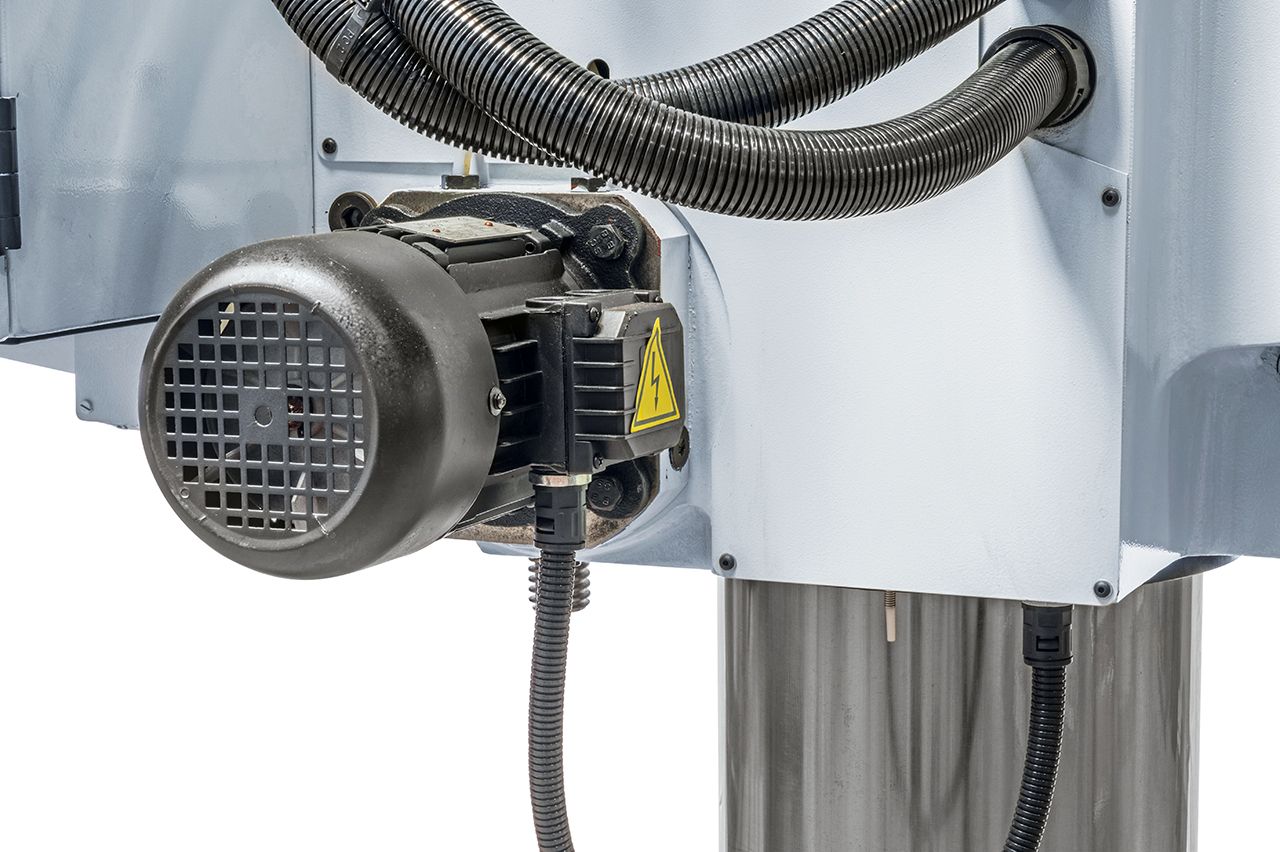

- Hubmotor
- Hydraulikmotor
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
