Bernardo Radialbohrmaschine RD 1600 NC Vario *
28.260,00 €
% Regulärer Preis: 28.322,00 € (0.22% gespart)
Nicht mehr verfügbar
Produktinformationen "Bernardo Radialbohrmaschine RD 1600 NC Vario *"
Die Radialbohrmaschine RD 1600 NC ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche….) ideal geeignet. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …
Bernardo Technische Daten
|
Bohrleistung max. |
60 mm |
|
Gewindeschneiden max. |
M45 |
|
Ausladung min./max. |
350 - 1600 mm |
|
Vertikalbewegung des Auslegers |
585 mm |
|
Verfahrweg Bohrkopf (horizontal) |
1250 mm |
|
Pinolenhub |
315 mm |
|
Spindelaufnahme |
MK 5 |
|
Spindeldrehzahl |
38 - 275, 275 - 2000 U/min |
|
Vorschubbereich |
1 - 300 mm/min |
|
Abstand Spindel / Würfeltisch |
165 - 750 mm |
|
Abstand Spindel / Grundplatte |
665 - 1250 mm |
|
Aufspannfläche Grundplatte |
1740 x 980 mm |
|
Würfeltisch (L x B x H) |
750 x 500 x 500 mm |
|
Motorleistung |
4,0 kW |
|
Maschinenabmessung (B x T x H) |
2490 x 1050 x 2780 mm |
|
Gewicht ca. |
3800 kg |
Bernardo Funktionen
- Großdimensionierter Touchscreen für sämtliche Einstellarbeiten wie z.B. Drehzahl, Bohren / Gewindeschneiden, Höhenverstellung Ausleger, ...
- Der Pinolenvorschub erfolgt über einen hochwertigen Servomotor
- Einfache Höhenverstellung des Auslegerarms über Hubmotor, die Position der Spindel bleibt unverändert, ideal für Serienarbeiten
- Elektronisch einstellbare Bohrtiefe inkl. Überprüfung des Eingabewerts
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl kann direkt am Display abgelesen werden
- Anzeige der Maßeinheiten wahlweise mm oder inch
- Führungsbahnen am Ausleger gehärtet und geschliffen
- Gewichtsausgleich der Pinole durch Gegengewicht
- Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
Bernardo Lieferumgang

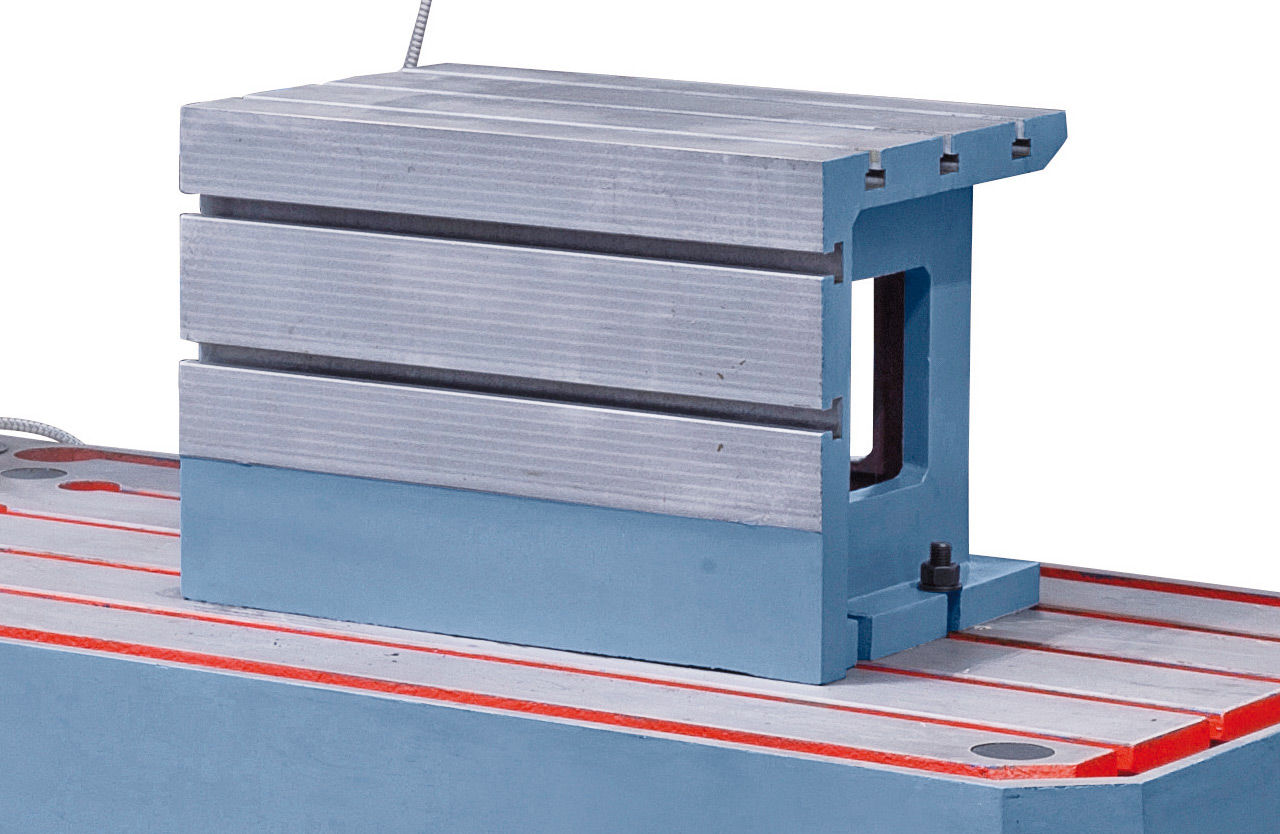

- Würfeltisch
- Bohrfutterdorn
- Reduzierhülsen MK 5/4, MK 4/3, MK 3/2

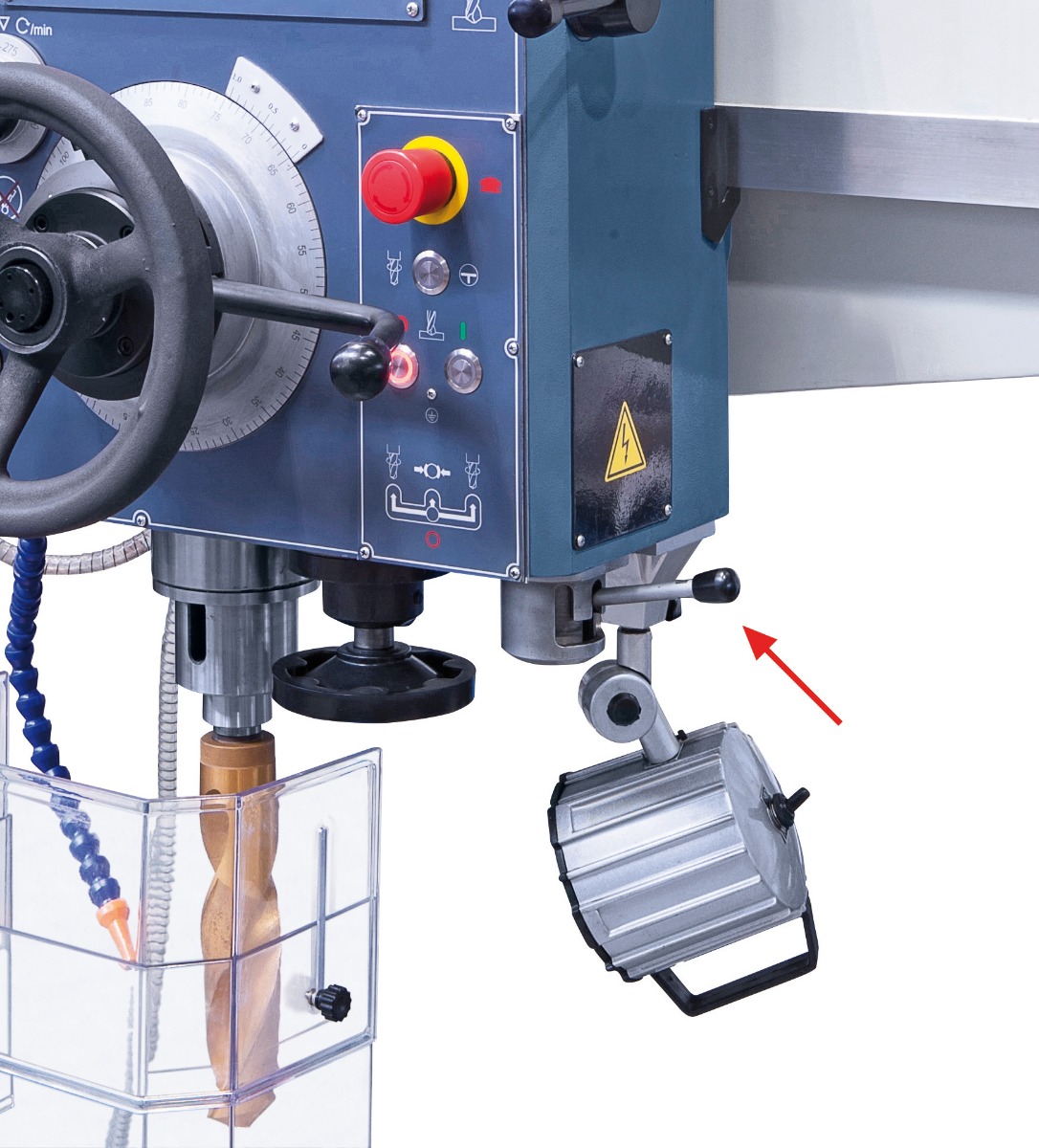

- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Touchscreen mit Bohrtronic-Steuerung
- Servomotor für Pinolenvorschub
- Frequenzumrichter

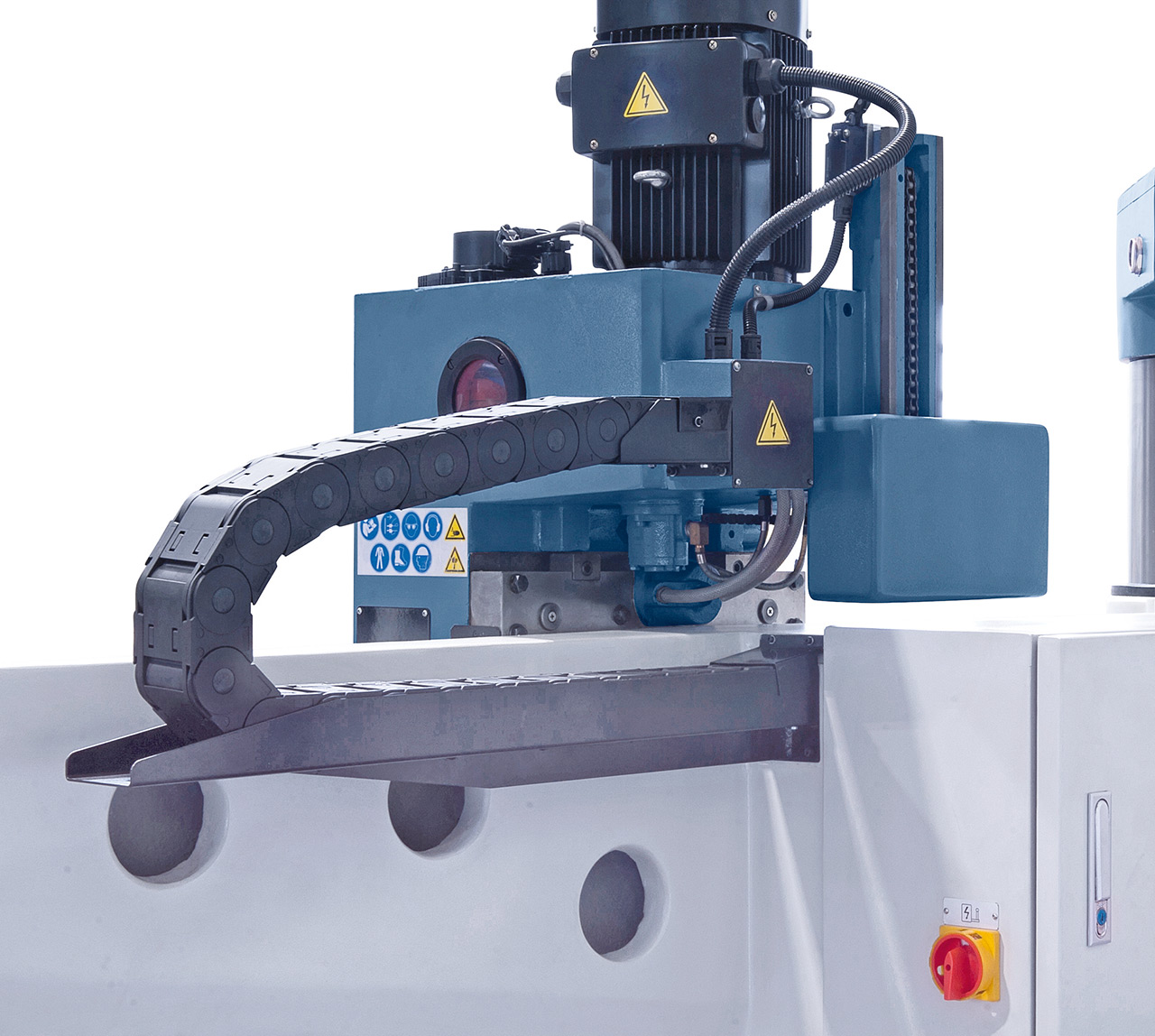

- Hubmotor
- Hydraulikmotor
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
