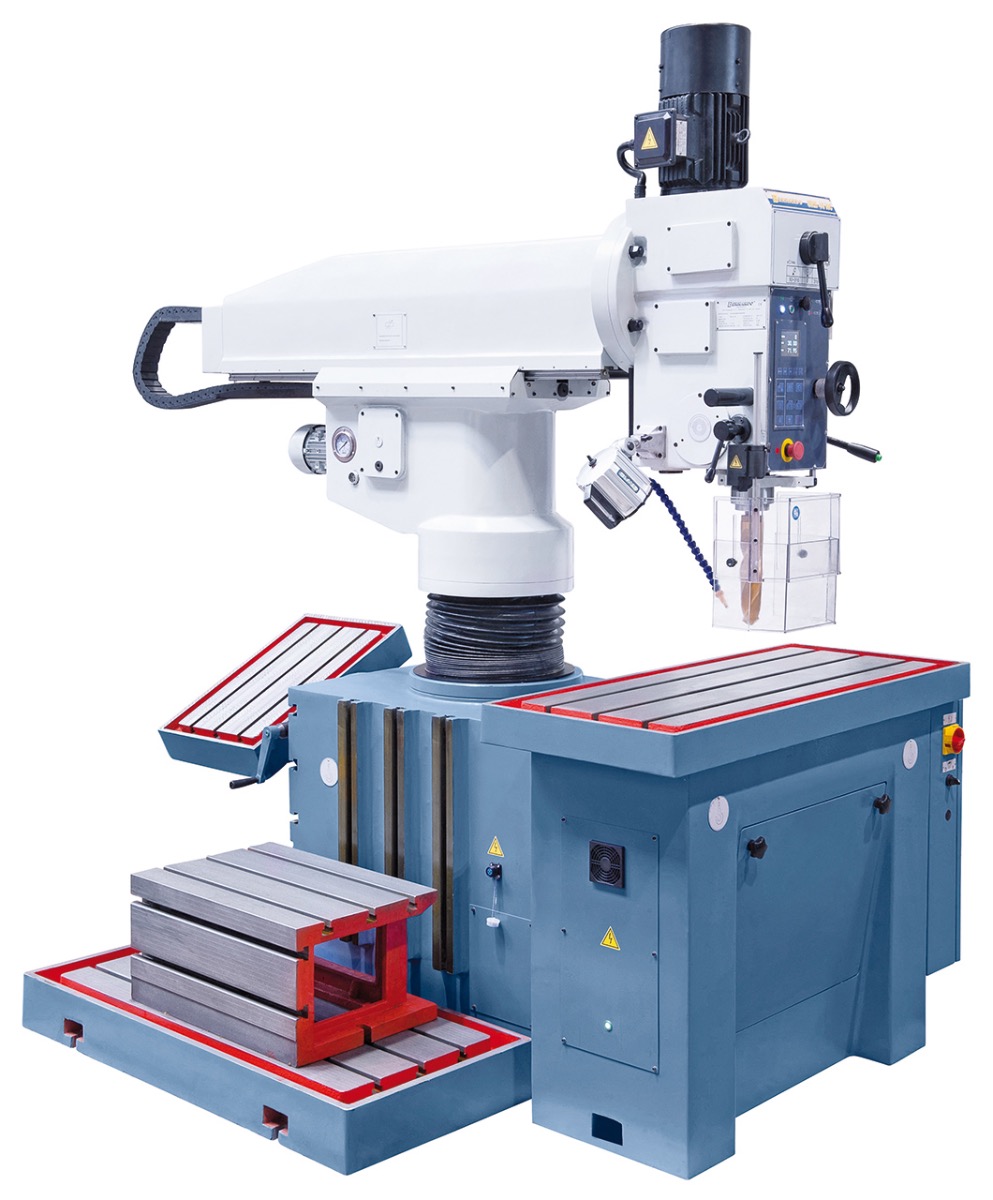

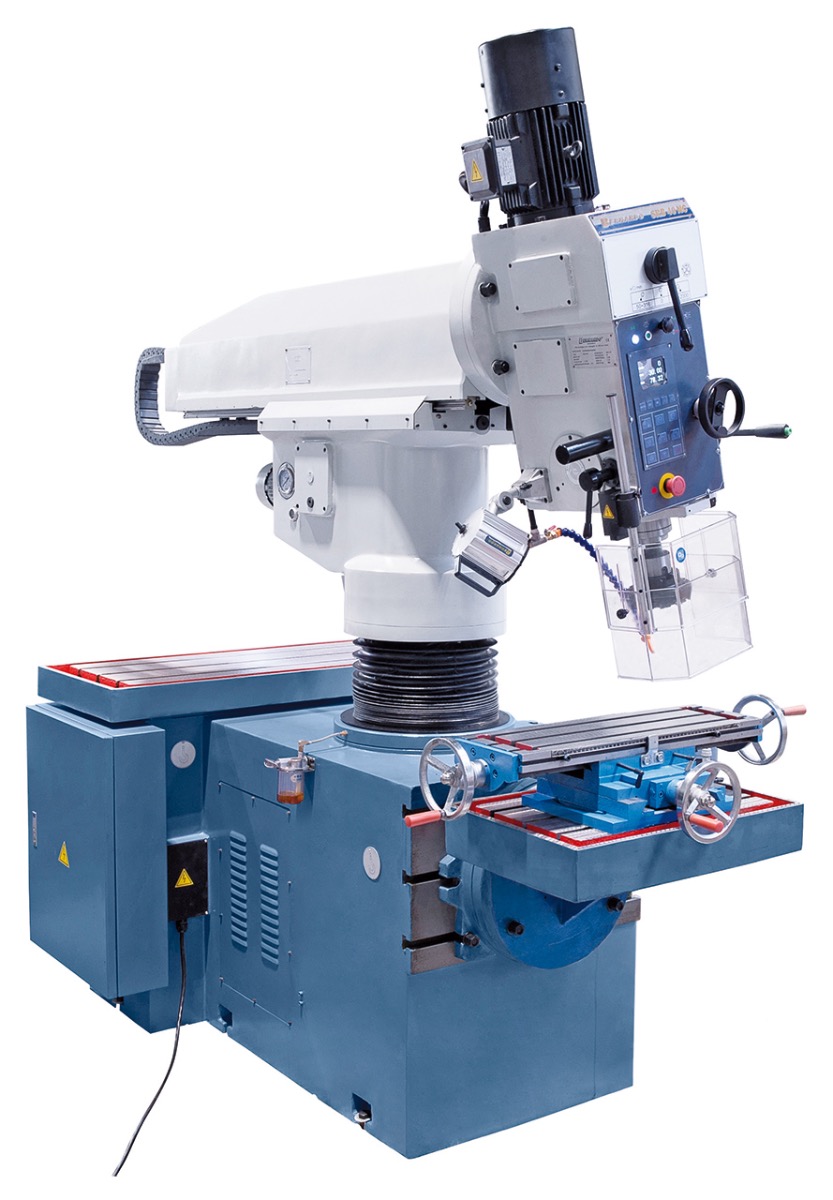

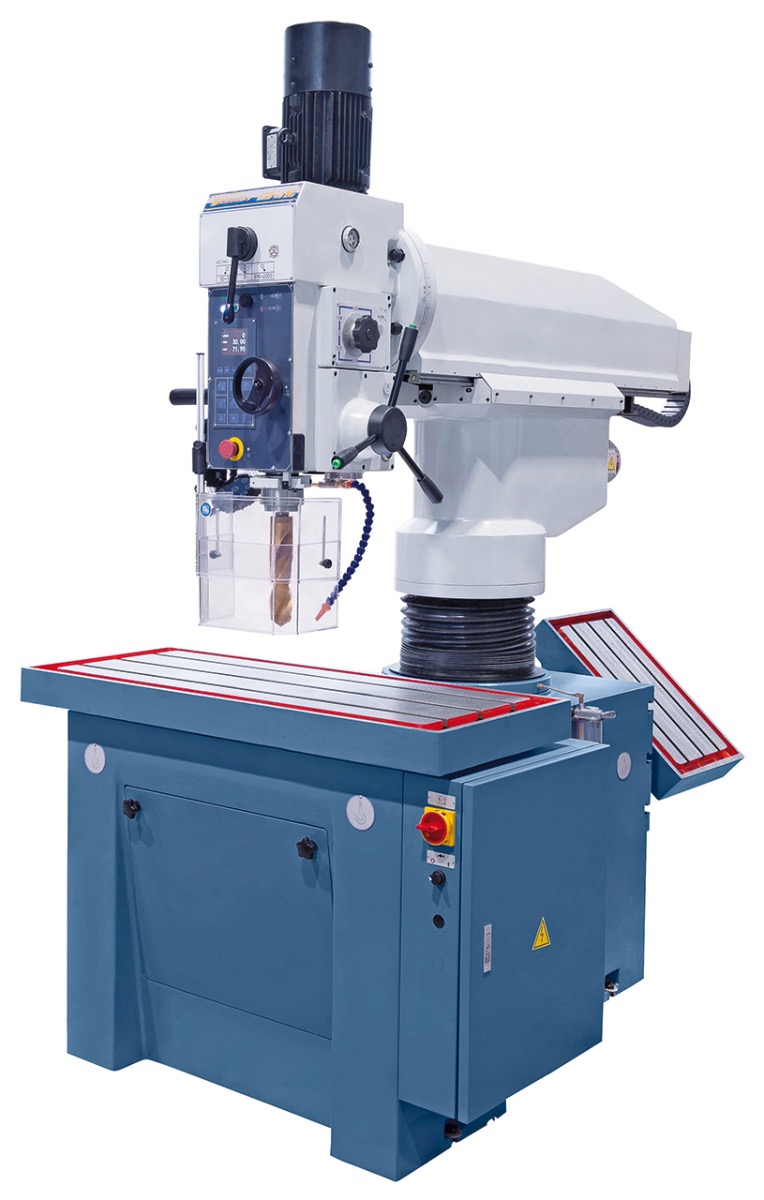

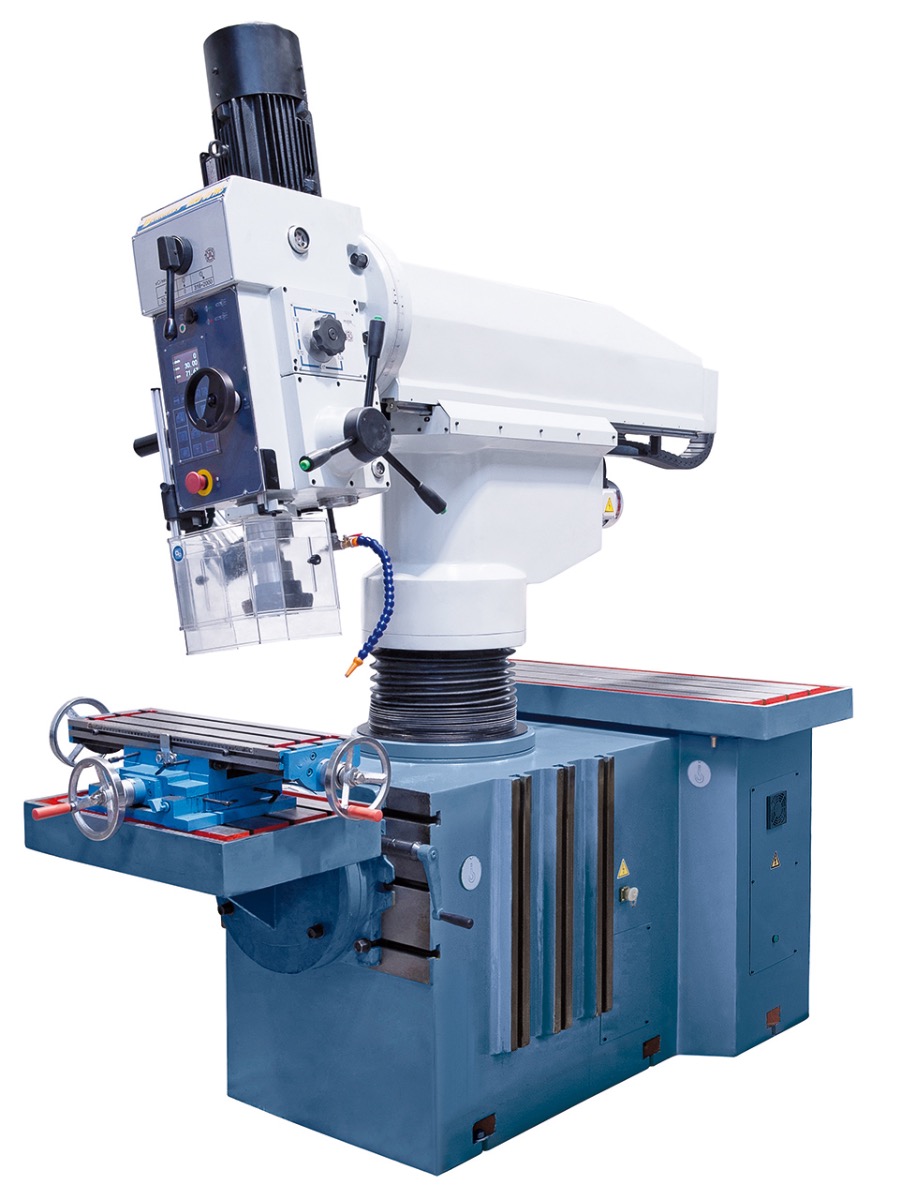

Bernardo Schnellradialbohrmaschine SRB 40 NC **
34.391,00 €
Nicht mehr verfügbar
Produktinformationen "Bernardo Schnellradialbohrmaschine SRB 40 NC **"
Die Schnellradialbohrmaschine SRB 40 NC wurde speziell zum wirtschaftlichen Bearbeiten von großdimensionierten Einzelstücken und Kleinserien mit hoher Präzision konzipiert. Die konstruktionsbedingte Bauform ergibt eine Vielzahl an Einsatzmöglichkeiten im Maschinenbau, Reparaturbetrieben, mechanischen Werkstätten und Produktionswerkstätten.
Bernardo Technische Daten
|
Bohrleistung max. |
40 mm |
|
Gewindeschneiden max. |
M30 |
|
Ausladung min./max. |
370 - 950 mm |
|
Vertikalbewegung des Auslegers |
390 mm |
|
Bohrkopf schwenkbar |
-90° bis +90° |
|
Pinolenhub |
200 mm |
|
Spindeldrehzahl, stufenlos |
50 - 316 / 316 - 2000 U/min |
|
Spindelaufnahme |
MK 4 |
|
Vorschubbereich |
(6) 0,08 - 0,50 mm/U |
|
Abstand Spindel / Tischfläche |
390 - 780 mm |
|
Tischfläche |
1195 x 500 mm |
|
T-Nutengröße |
18 mm |
|
Säulendurchmesser |
220 mm |
|
Motorleistung |
2,2 kW |
|
Maschinenabmessung (B x T x H) |
1200 x 2450 x 2720 mm |
|
Gewicht ca. |
2800 kg |
Bernardo Funktionen
- Eine Vielzahl an Spann- und Bearbeitungsmöglichkeiten durch die konstruktionsbedingte Bauweise

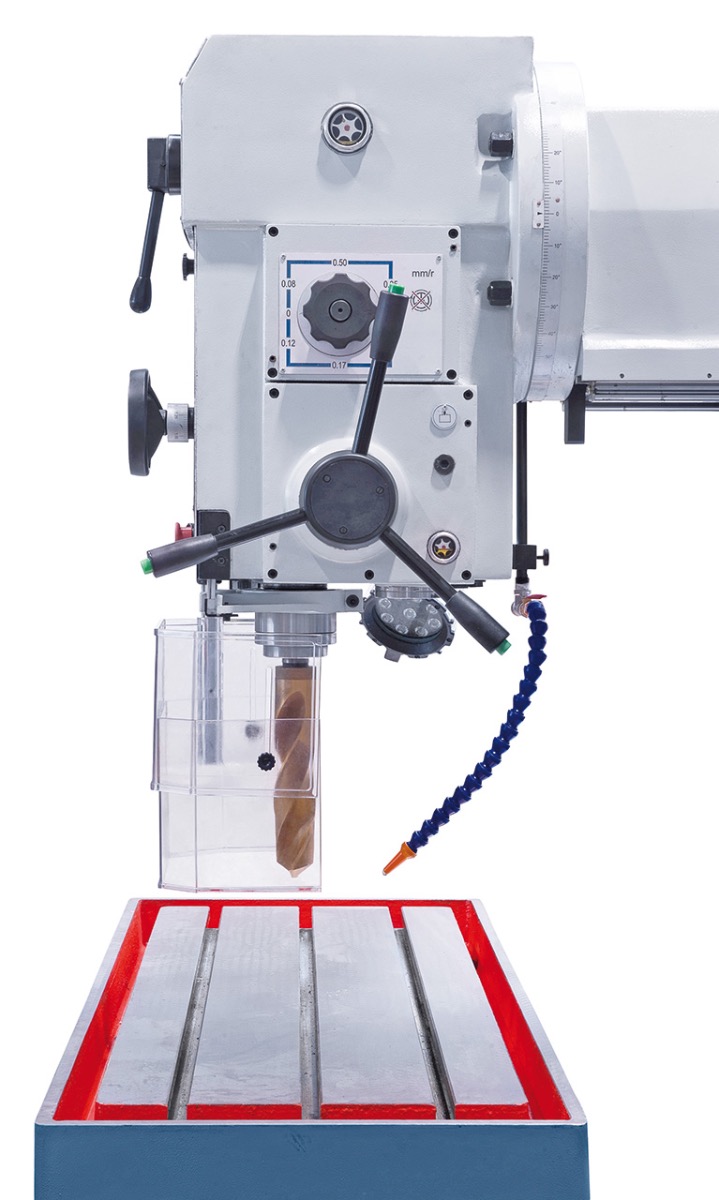

- Elektromotorische Höhenverstellung des Bohrkopfes ohne Verstellung der Bohrposition, ideal zum Tieflochbohren

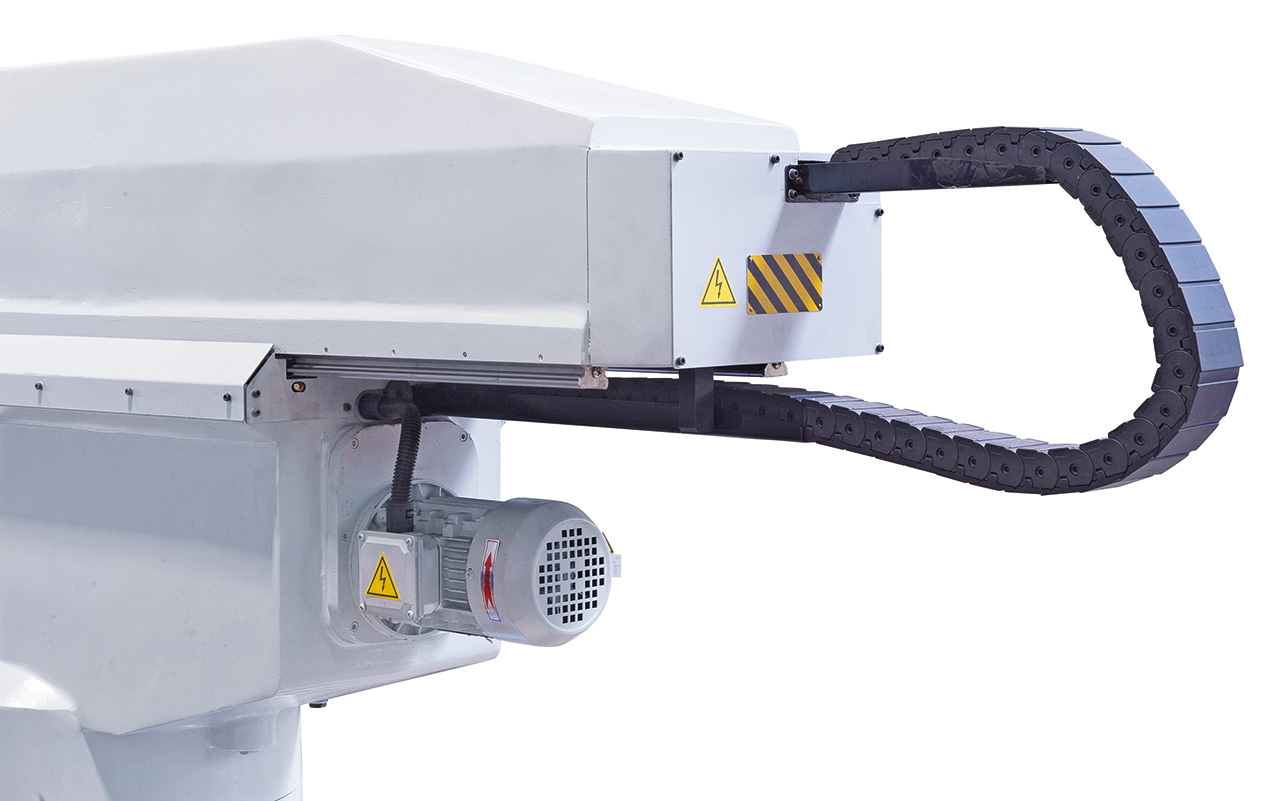

- Bohrkopf 180° schwenkbar, Ausleger vor-zurück verschiebbar und horizontal schwenkbar
- Gewindeschneideinrichtung und 6 automatische Bohrvorschübe in der Grundausstattung enthalten
- Großdimensionierte Tischfläche (1195 x 500 mm) zum gleichzeitigen Aufspannen mehrerer Werkstücke
- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- Schnelles Einrichten des Bohrkopfes auf das Werkstück, die Klemmung erfolgt hydraulisch
- Stark verrippte Säule gewährleistet eine große Starrheit des Auslegers

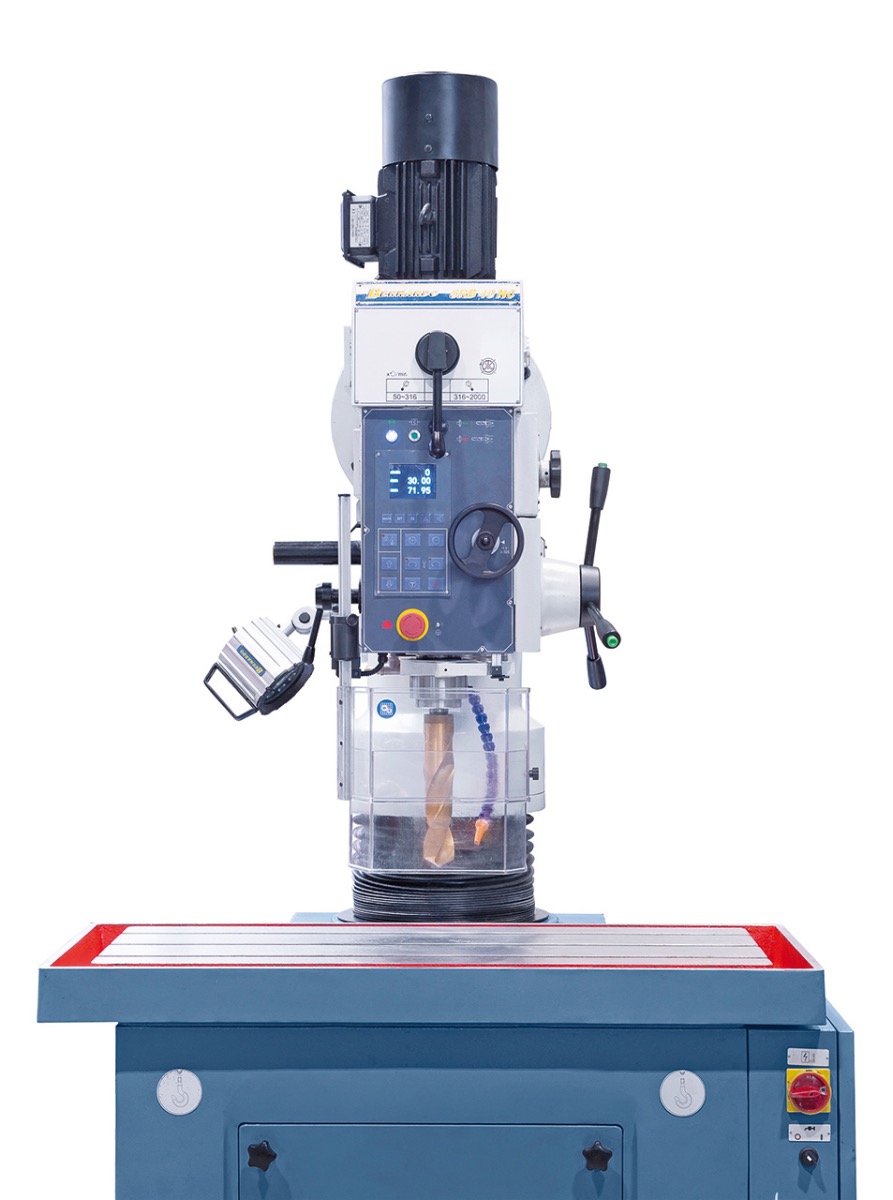

- Sämtliche Einstellarbeiten erfolgen direkt am großdimensionierten Touchscreen-Display
- Stabile Konstruktion garantiert ein schwingungsfreies Arbeiten
- Serienmäßig mit elektronisch stufenloser Drehzahlregelung
Bernardo Lieferumgang
- Elektromagnetischer Spindelvorschub
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Touchscreen
- Elektromotorische Bohrkopfverstellung
- Erstbefüllung mit Shell Tellus 46
- Schnellspannbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3, 4 / 2, 3 / 1
- Gewindeschneideinrichtung

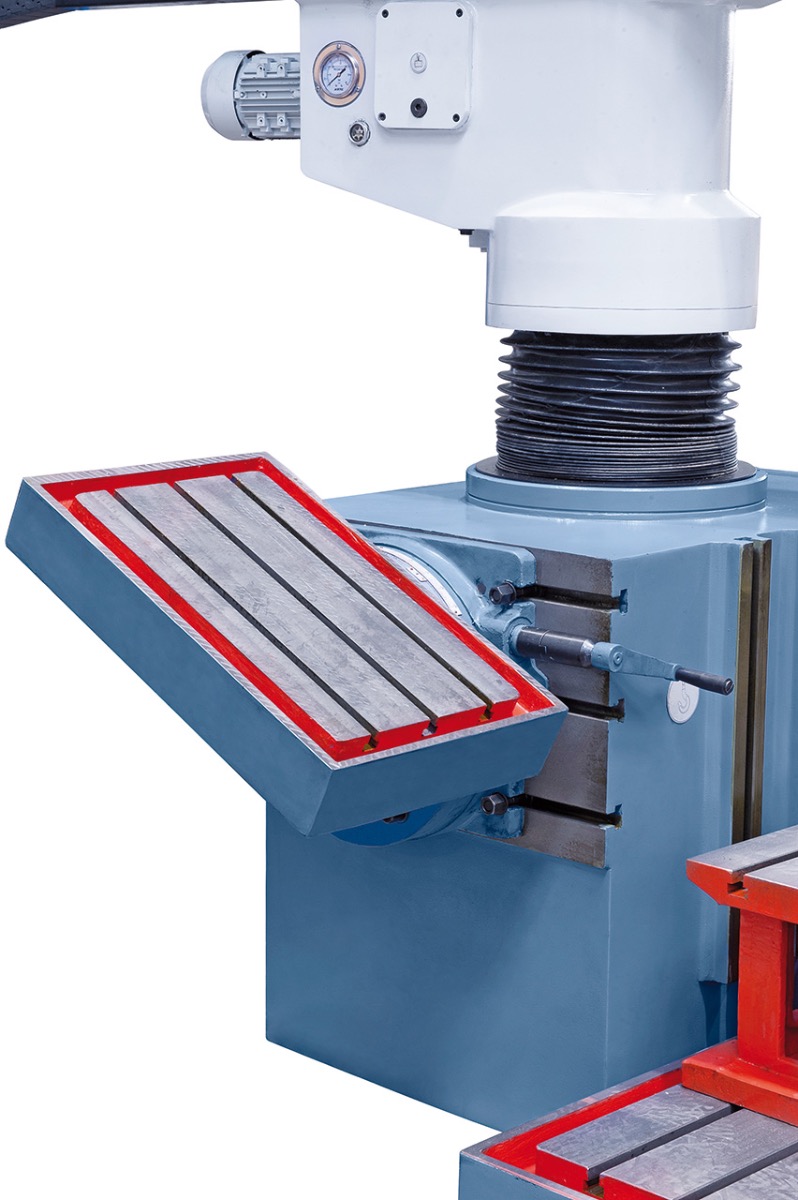

- Schwenkbarer Horizontaltisch 400 x 600 mm

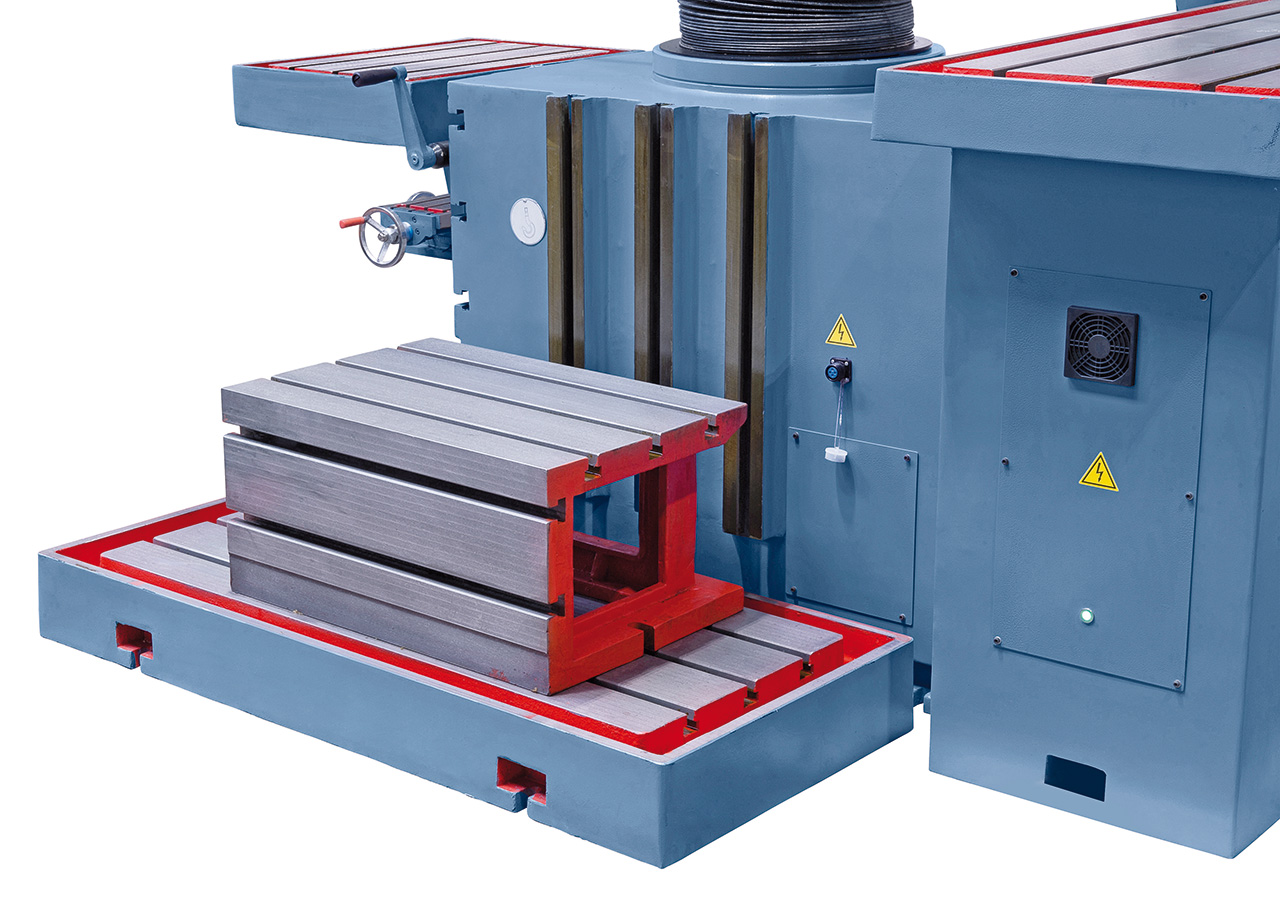

- Würfeltisch 420 x 600 x 300 mm
- Aufspannplatte 1200 x 550 mm
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Höhenverstellbare Schutzabdeckung
