Bernardo Universaldrehmaschine Solid 460 x 2000 Pro Vario *

23.468,23 €

% 24.966,20 € (6% gespart)

Nicht mehr verfügbar

Produktnummer: 03-1309XL4-bernardo

Produktinformationen "Bernardo Universaldrehmaschine Solid 460 x 2000 Pro Vario *"

Die Universaldrehmaschine Solid 460 Pro Vario wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.

Bernardo Technische Daten

Spitzenweite	2000 mm
Spitzenhöhe	230 mm
Umlaufdurchmesser über Bett	460 mm
Umlaufdurchmesser über Kröpfung	690 mm
Umlaufdurchmesser über Planschlitten	274 mm
Bettbreite	300 mm
Spindelbohrung	80 mm
Spindelaufnahme	DIN 55029, D1-8
Drehzahlbereich	25 - 250 / 250 - 1700 U/min
Bereich Längsvorschübe	(42) 0,055 - 3,065 mm/U
Bereich Planvorschübe	(42) 0,025 - 1,386 mm/U
Metrische Gewinde	(41) 0,1 - 14 mm
Zollgewinde	(60) 2 - 112 Gg/1“

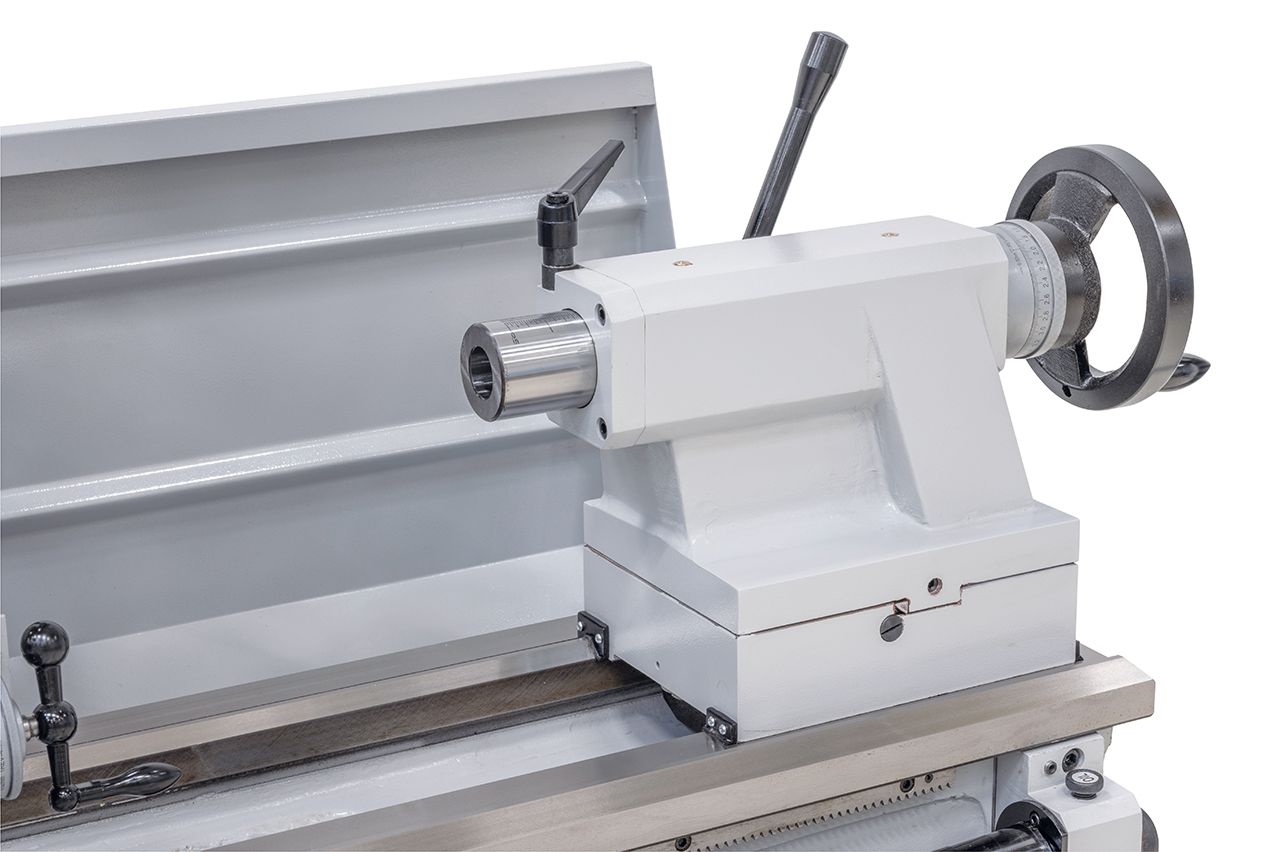

Pinolendurchmesser	60 mm
Pinolenweg	130 mm
Pinolenaufnahme	MK 4
Motorleistung	5,5 kW (7,5 PS)
Maschinenabmessung (B x T x H)	3250 x 1080 x 1370 mm
Gewicht ca.	2030 kg

Bernardo Funktionen

Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last

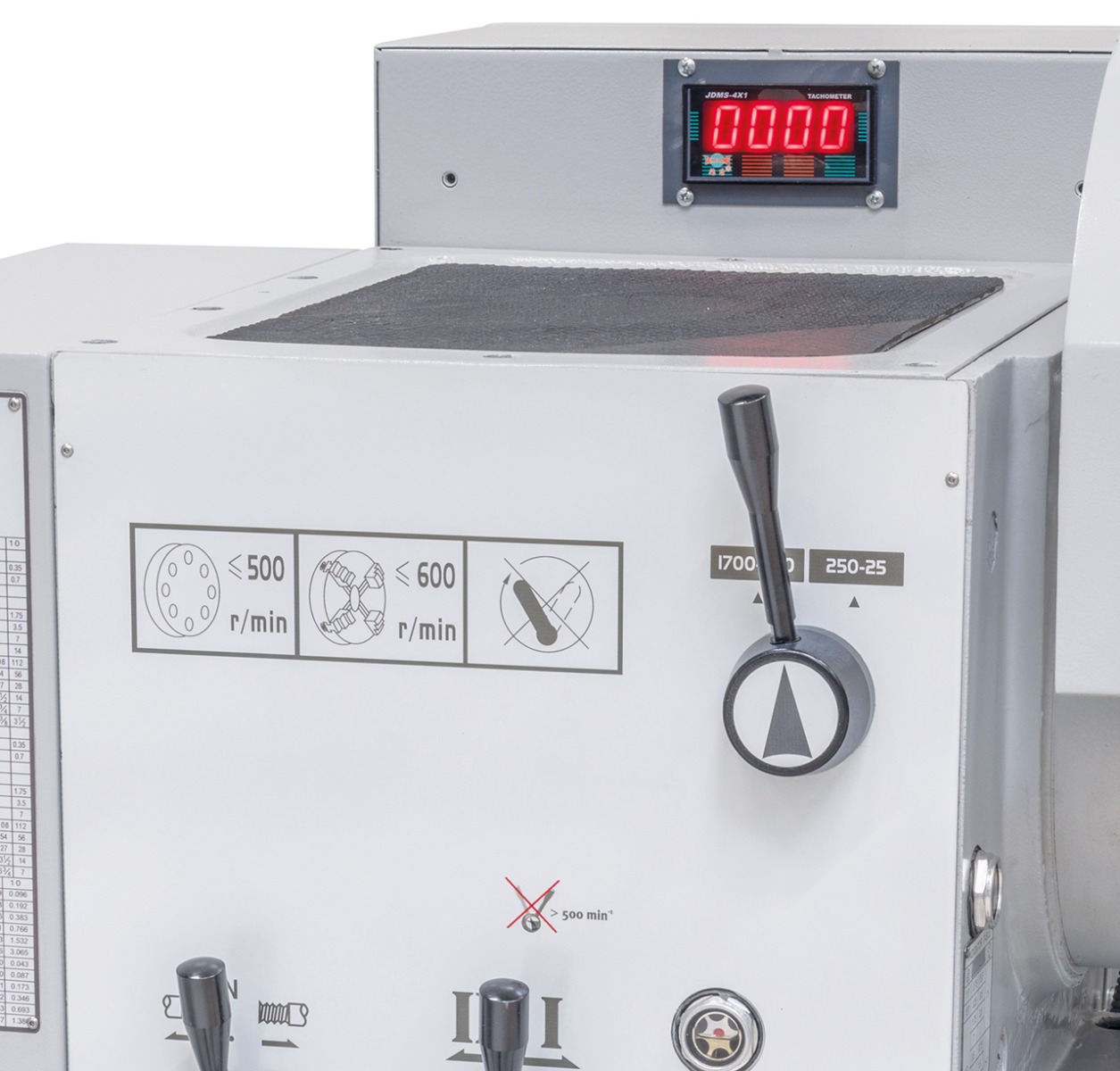

Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen

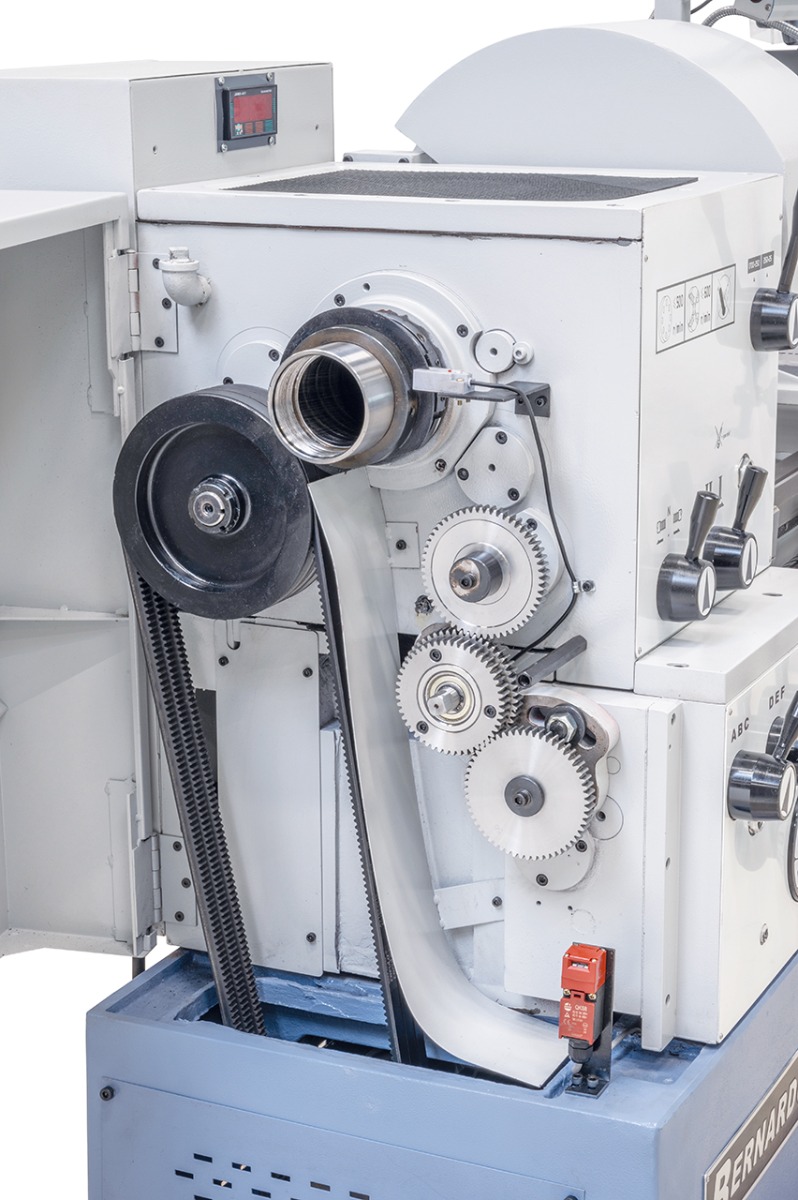

Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten

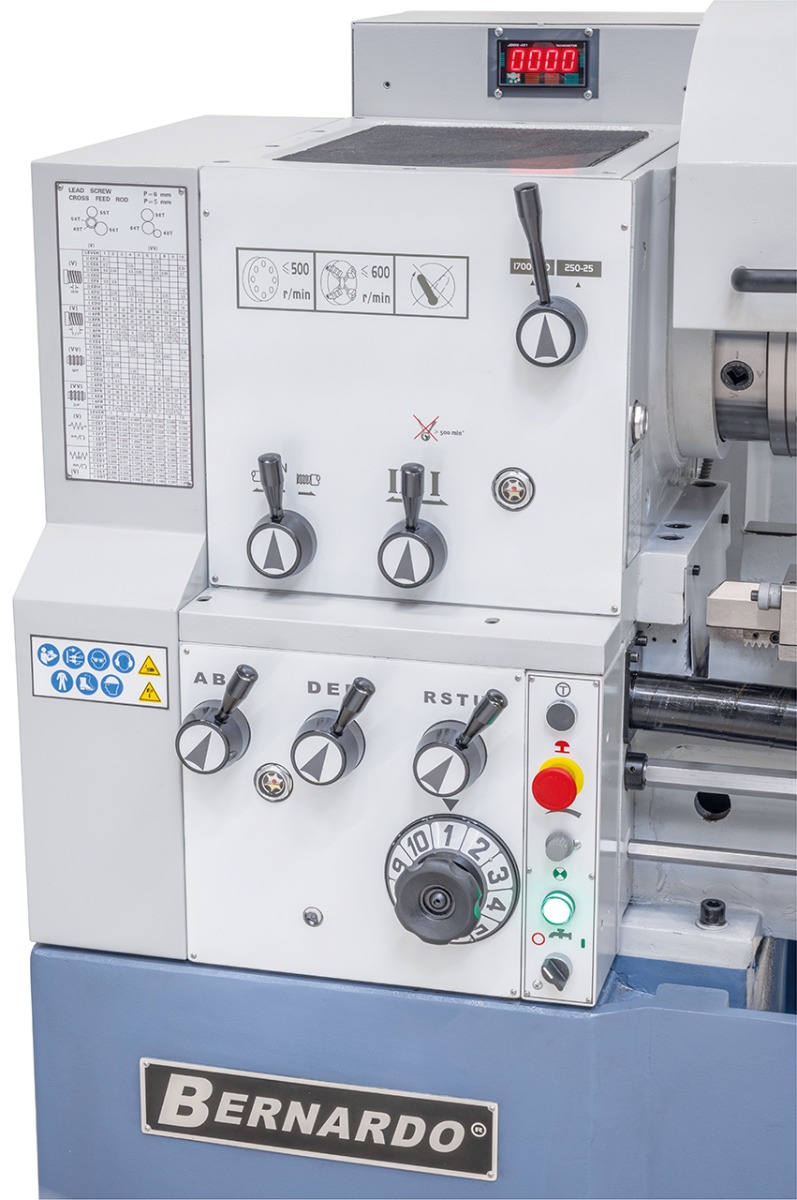

Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugspindel
Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Das Maschinenbett in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird

Bernardo Lieferumgang

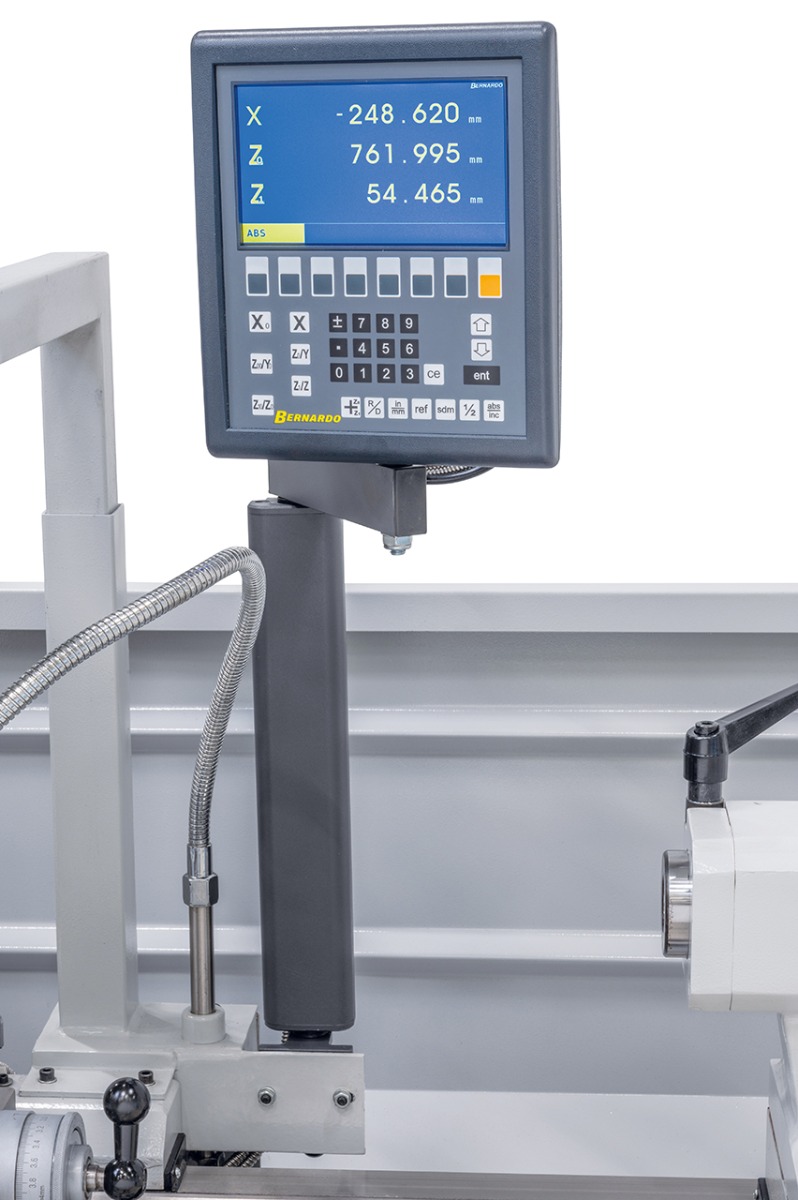

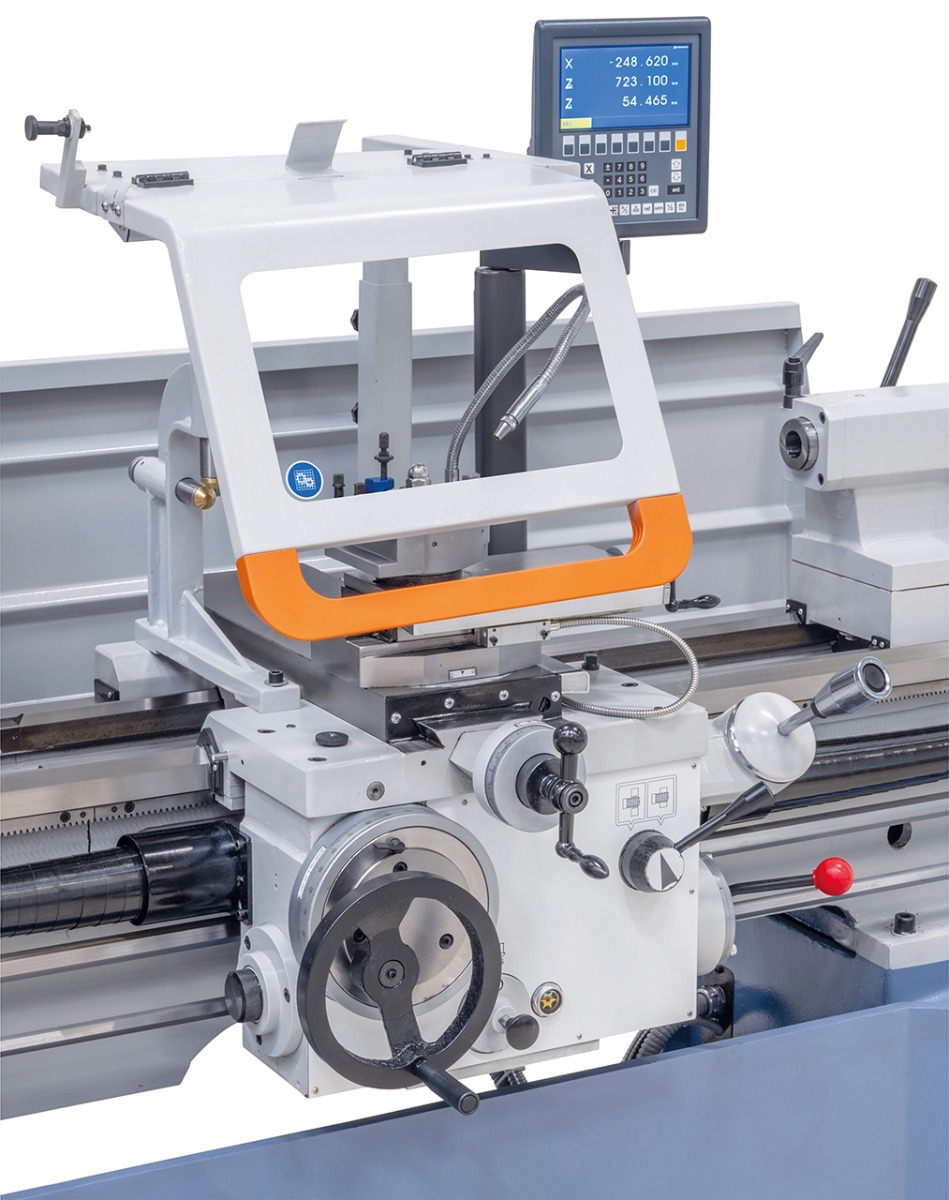

3-Achs-Digitalanzeige ES-12 V mit LCD-Display

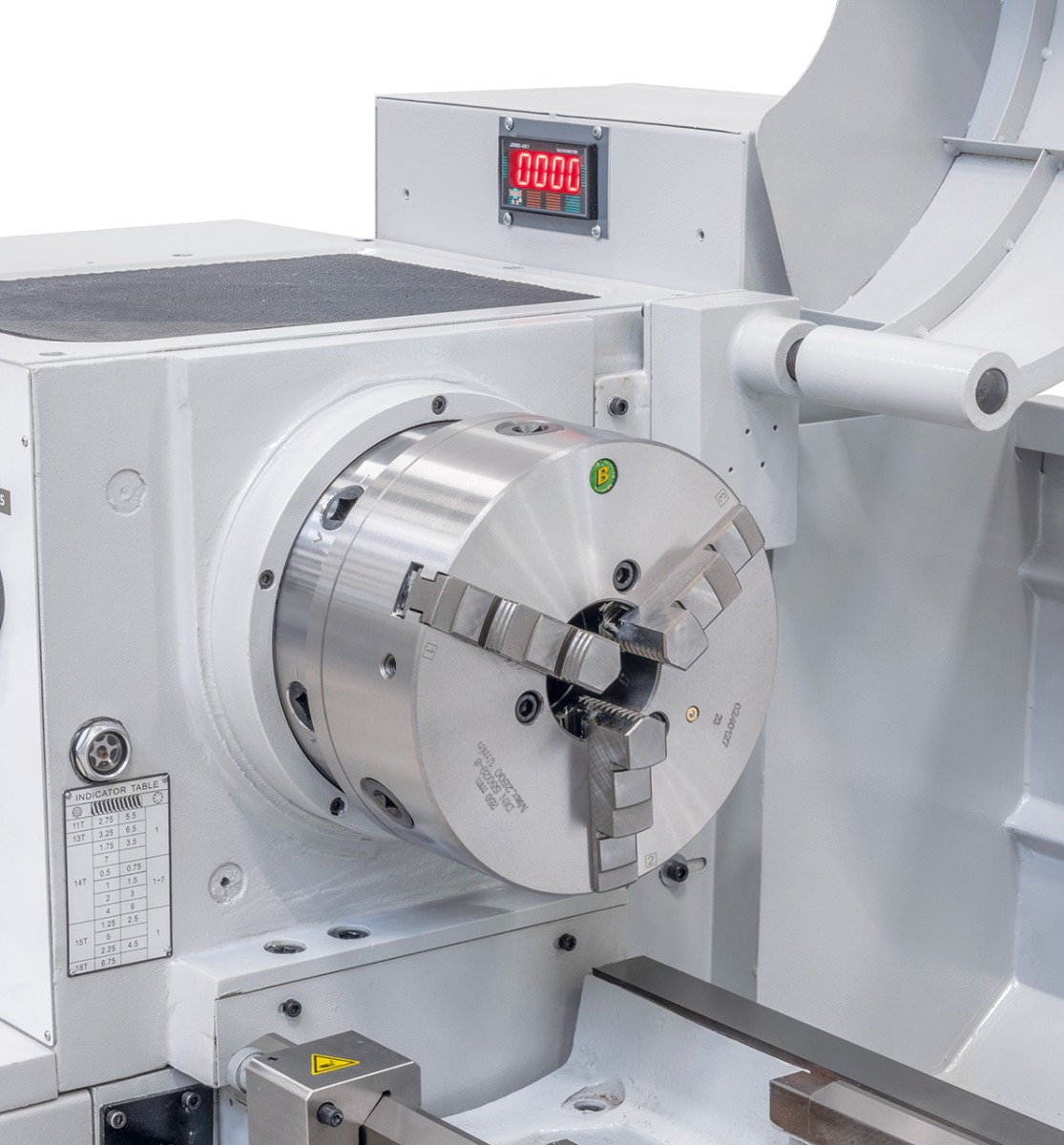

3-Backenfutter PS3-250 mm / D8

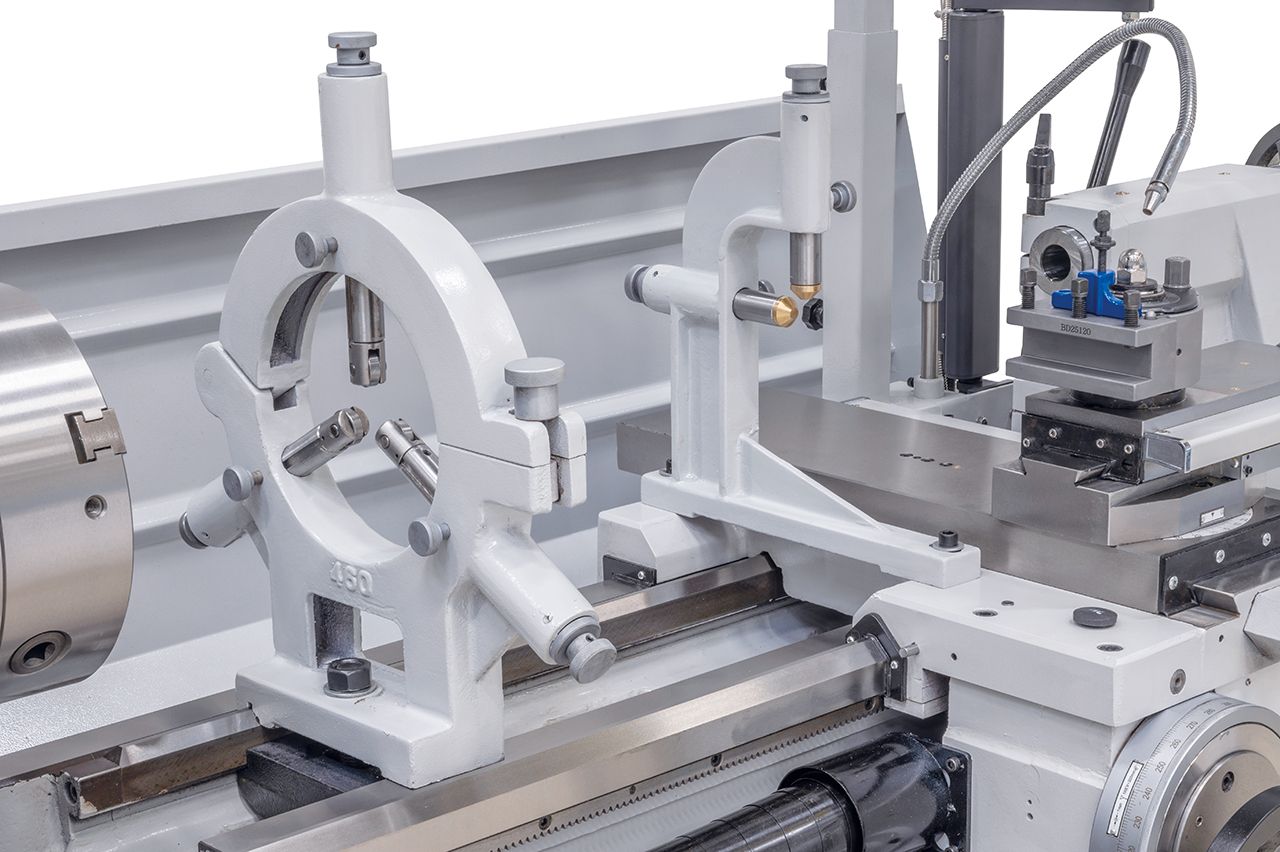

Feststehende Lünette - Durchlass diam. max. 150 mm
Mitlaufende Lünette - Durchlass diam. max. 110 mm
Erstbefüllung mit Shell Tellus 46
Aufspannscheibe 450 mm

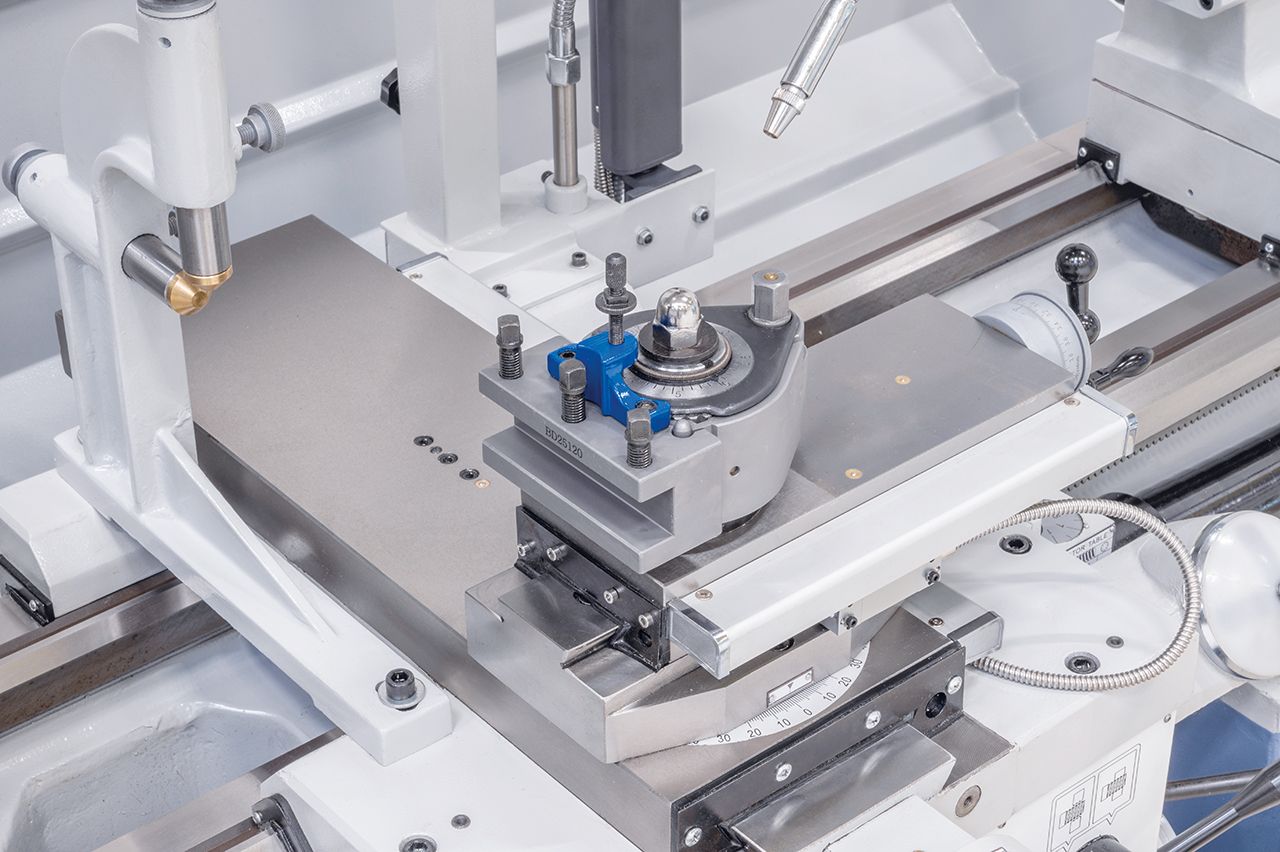

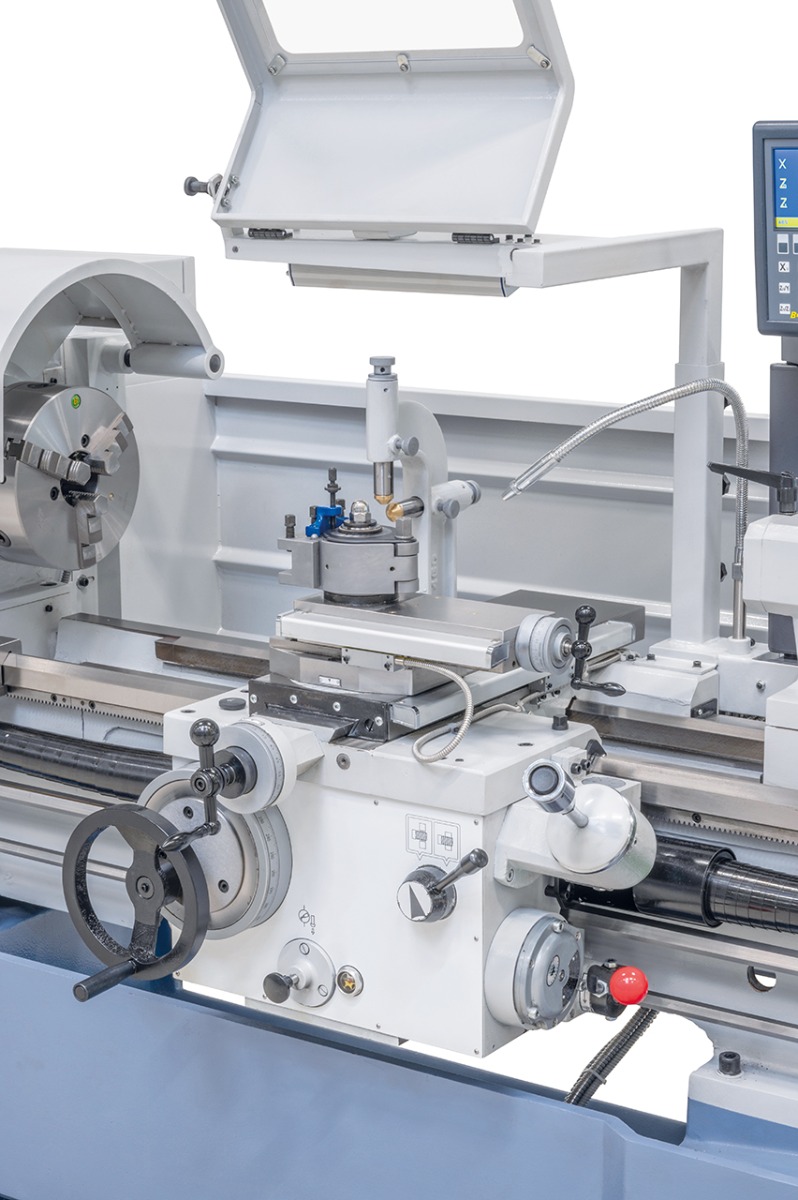

Schnellwechselstahlhalter mit 4 Einsätzen

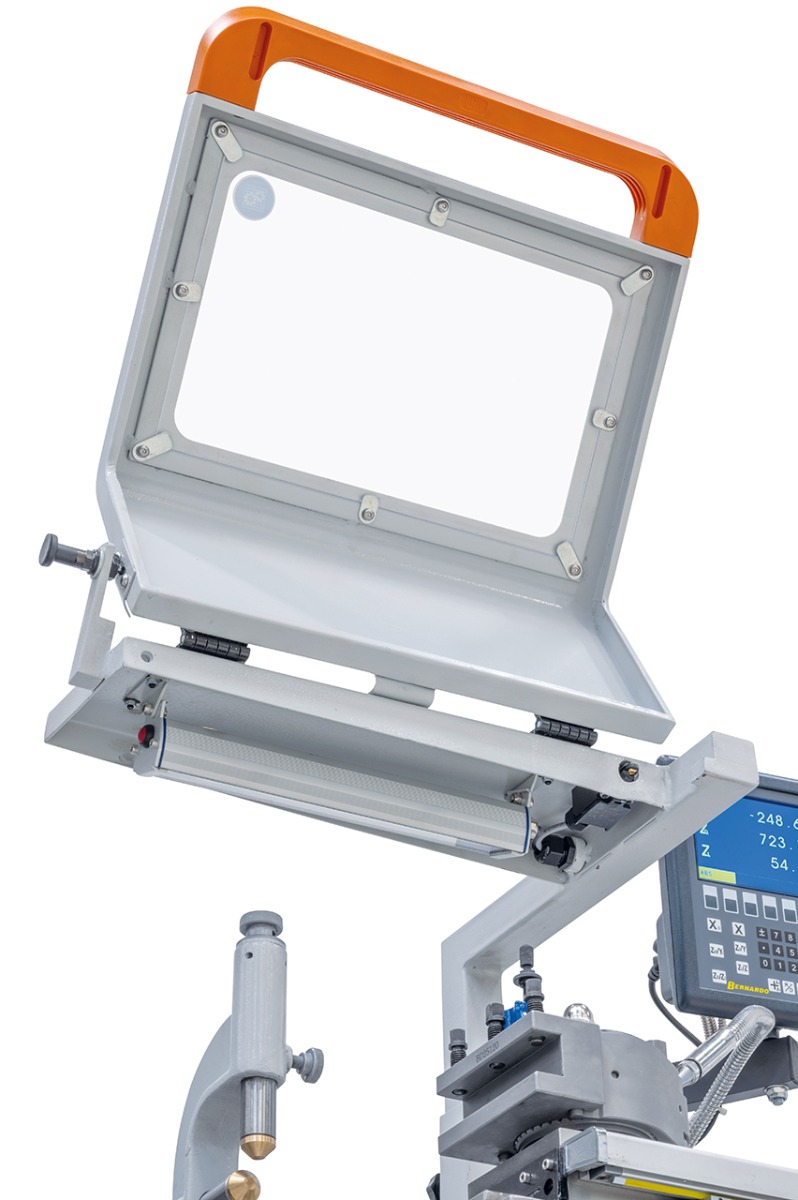

Schutzeinrichtung bei Schnellwechselstahlhalter
Fußpedal mit Bremsfunktion nach CE
Kühlmitteleinrichtung
Frequenzumrichter
Rutschkupplung
Eilgang längs und plan
Wechselräder
Reduzierhülse
2 Zentrierspitzen
Gewindeuhr
LED-Maschinenleuchte
Spänerückwand
Bedienwerkzeug
