Bernardo Universaldrehmaschine Master 360 Pro inkl. 3-Achs-Digitalanzeige ES-12 V
8.657,96 €
% Regulärer Preis: 9.210,60 € (6% gespart)
Nicht mehr verfügbar
Produktinformationen "Bernardo Universaldrehmaschine Master 360 Pro inkl. 3-Achs-Digitalanzeige ES-12 V"
Die Master 360 Pro ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 360 mm, sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,….) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden.
Bernardo Technische Daten
|
Spitzenweite |
1000 mm |
|
Spitzenhöhe |
180 mm |
|
Umlaufdurchmesser über Bett |
360 mm |
|
Umlaufdurchmesser über Planschlitten |
220 mm |
|
Bettbreite |
185 mm |
|
Spindelbohrung |
52 mm |
|
Spindelaufnahme |
DIN 55029, D1-5 |
|
Drehzahlbereich |
(8) 70 - 2000 U/min |
|
Bereich Längsvorschübe |
(32) 0,052 - 1,392 mm/U |
|
Bereich Planvorschübe |
(32) 0,014 - 0,380 mm/U |
|
Metrische Gewinde |
(26) 0,4 - 7,0 mm |
|
Zollgewinde |
(34) 4 - 56 Gg/1“ |
|
Pinolendurchmesser |
42 mm |
|
Pinolenweg |
100 mm |
|
Pinolenaufnahme |
MK 3 |
|
Motor-Abgabeleistung S1 100% |
1,5 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
2,2 kW (400 V) |
|
Maschinenabmessung (B x T x H) |
1825 x 750 x 1600 mm |
|
Gewicht ca. |
575 kg |
Bernardo Funktionen
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,015 mm)
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Reitstock, Spindelstock und alle Führungen nachstellbar

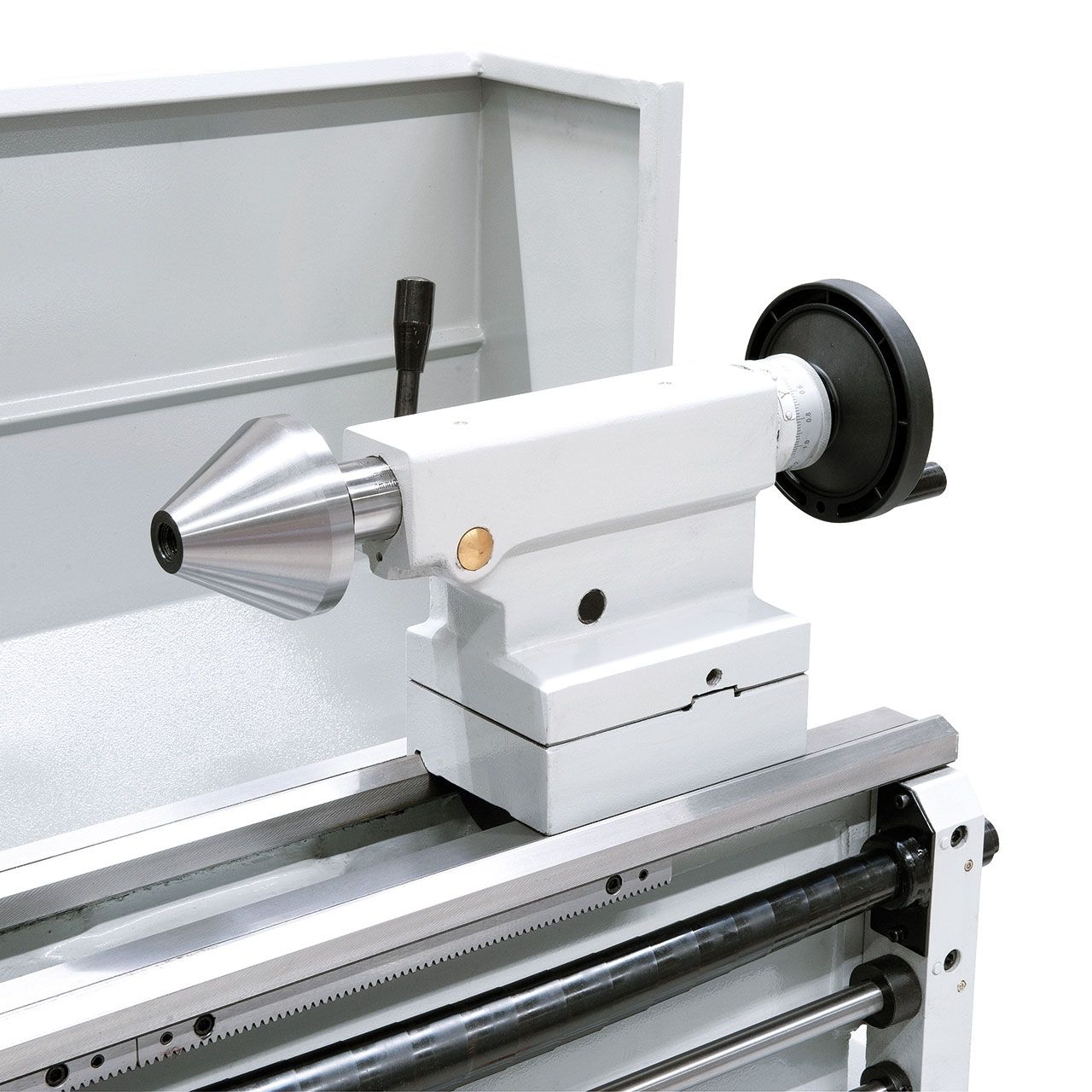

- Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden
Bernardo Lieferumgang

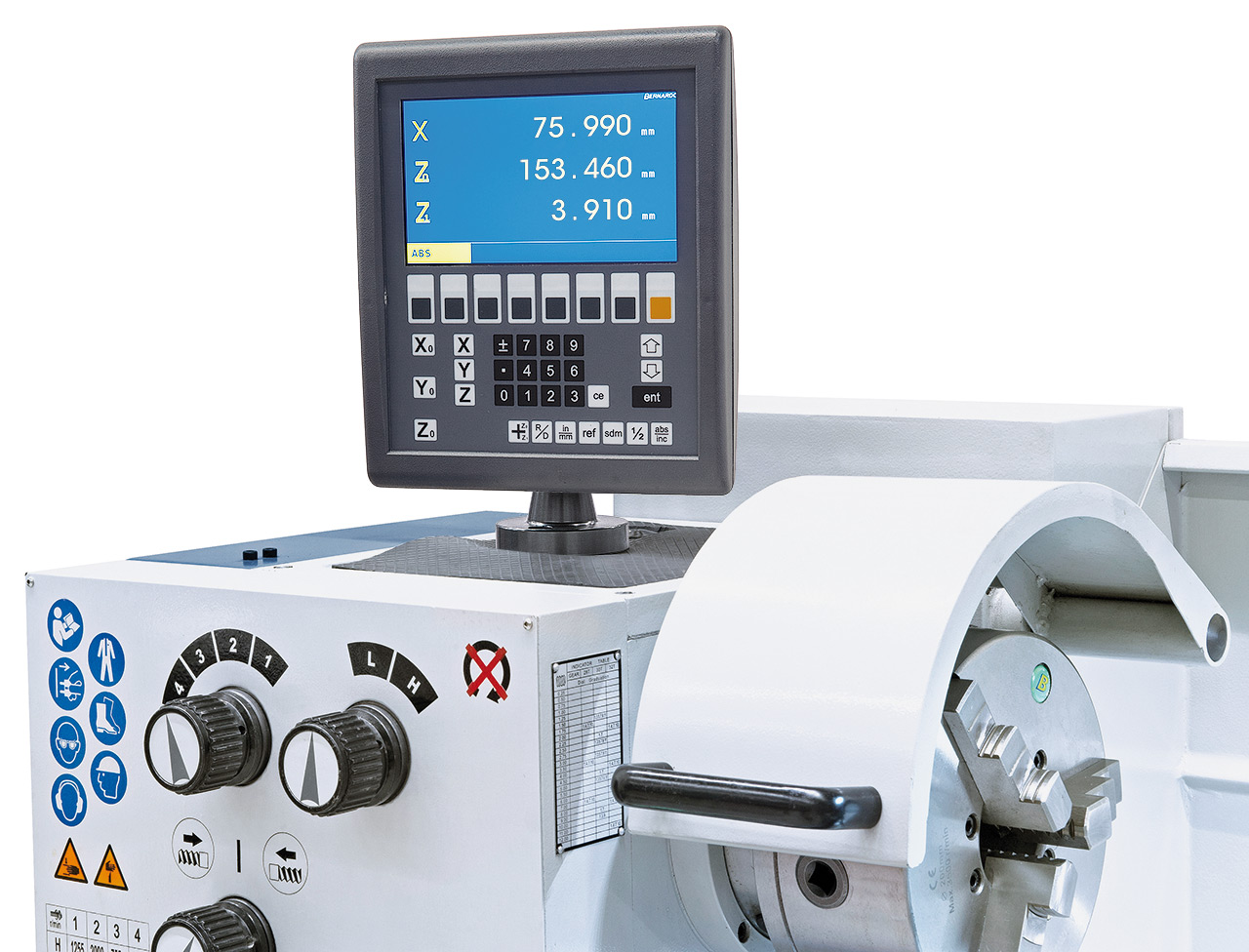

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

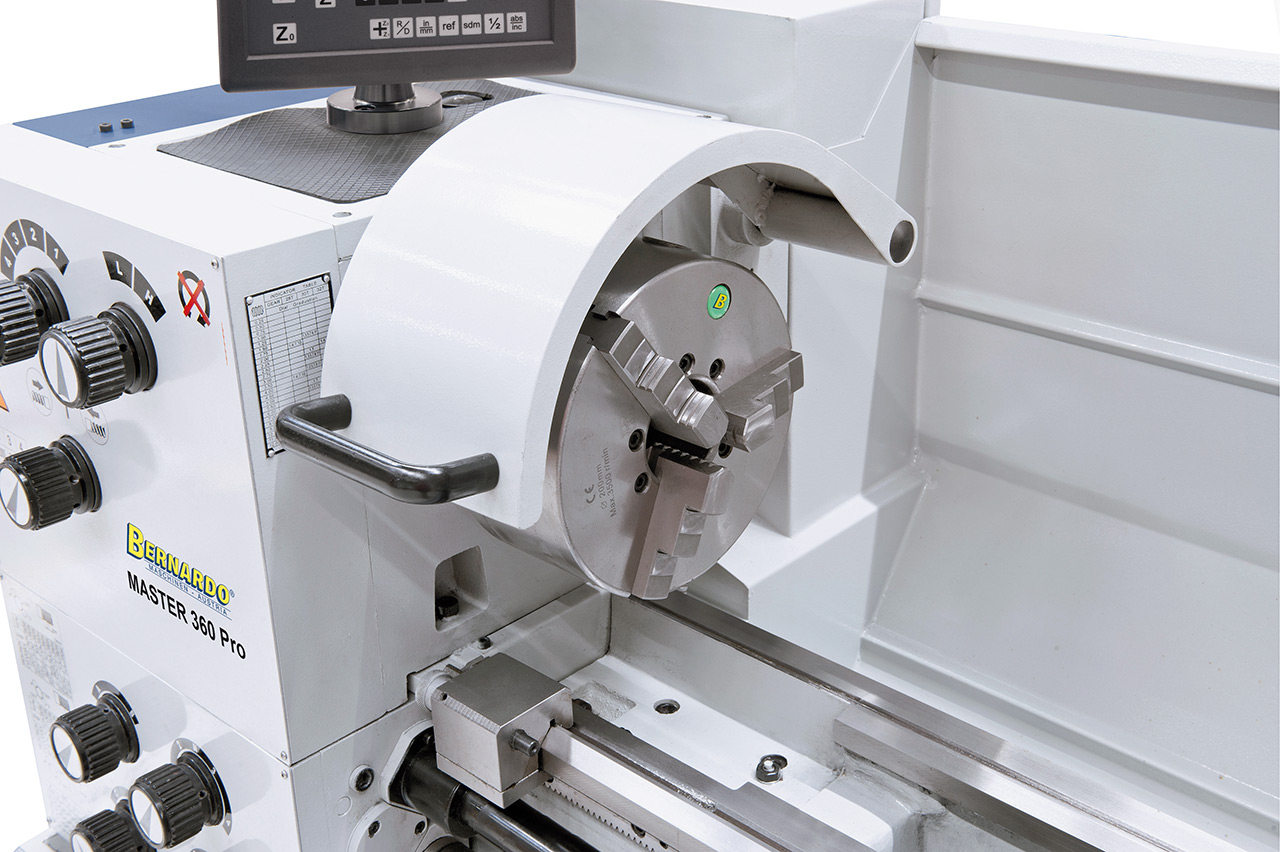

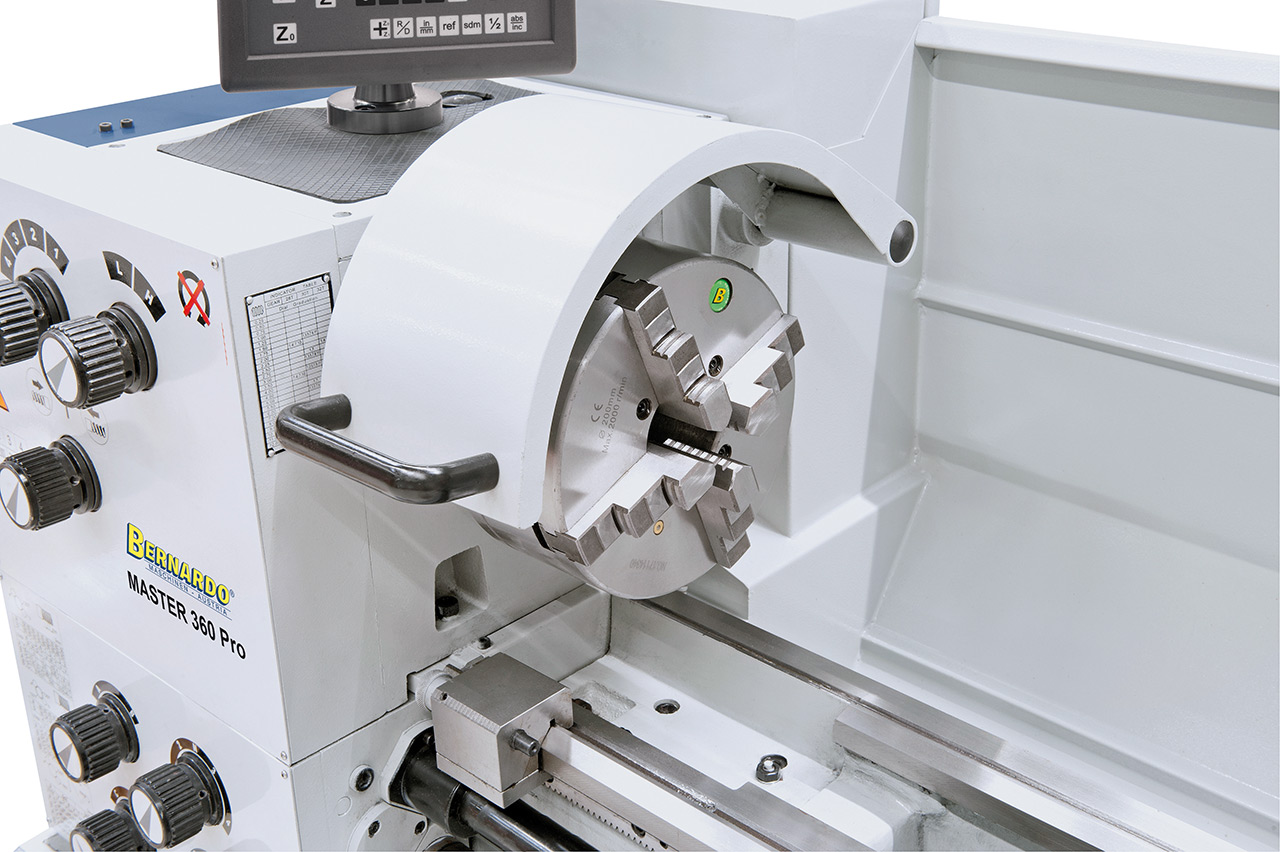

- 3-Backenfutter DK11-200 mm / D5

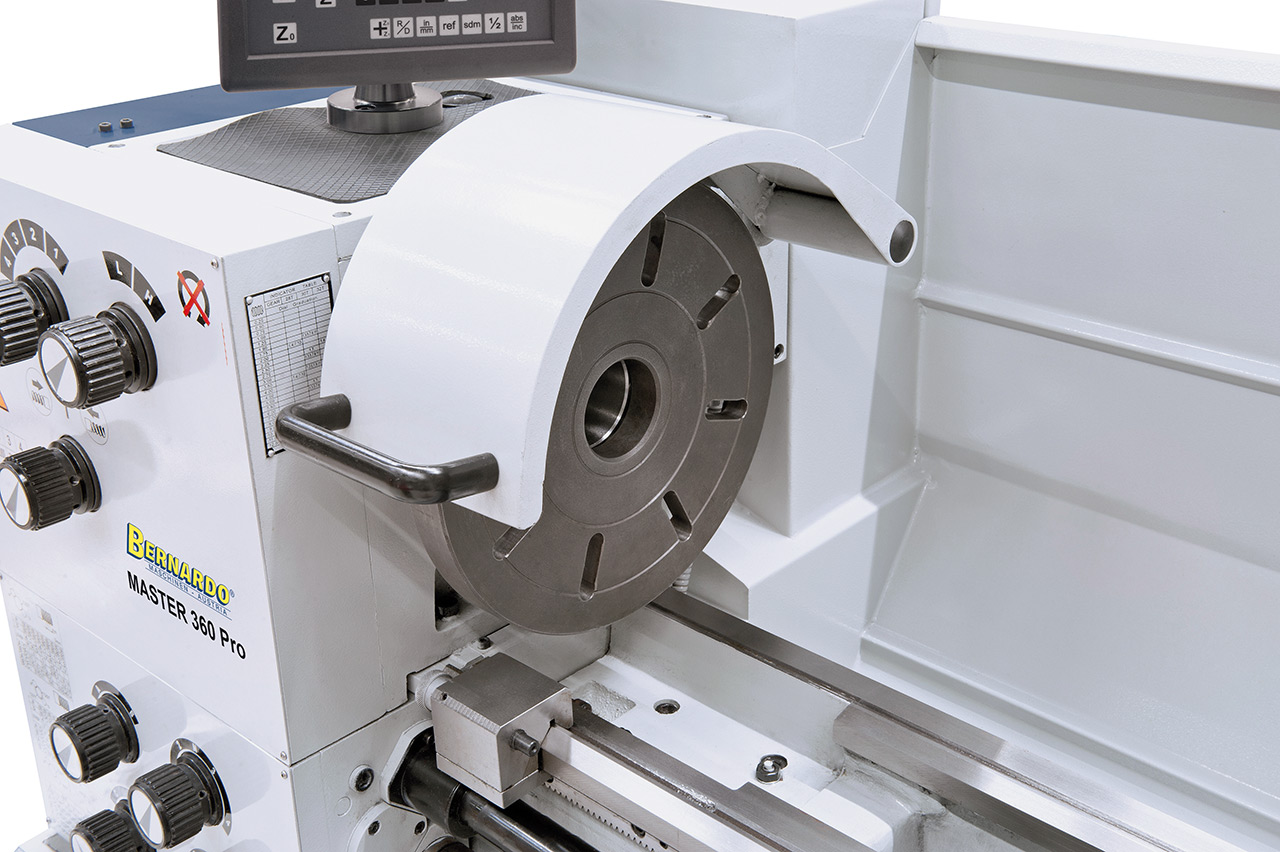

- Planscheibe 200 mm / D5, nach DIN 55029
- Feststehende Lünette - Durchlass diam. max. 70 mm
- Mitlaufende Lünette - Durchlass diam. max. 60 mm

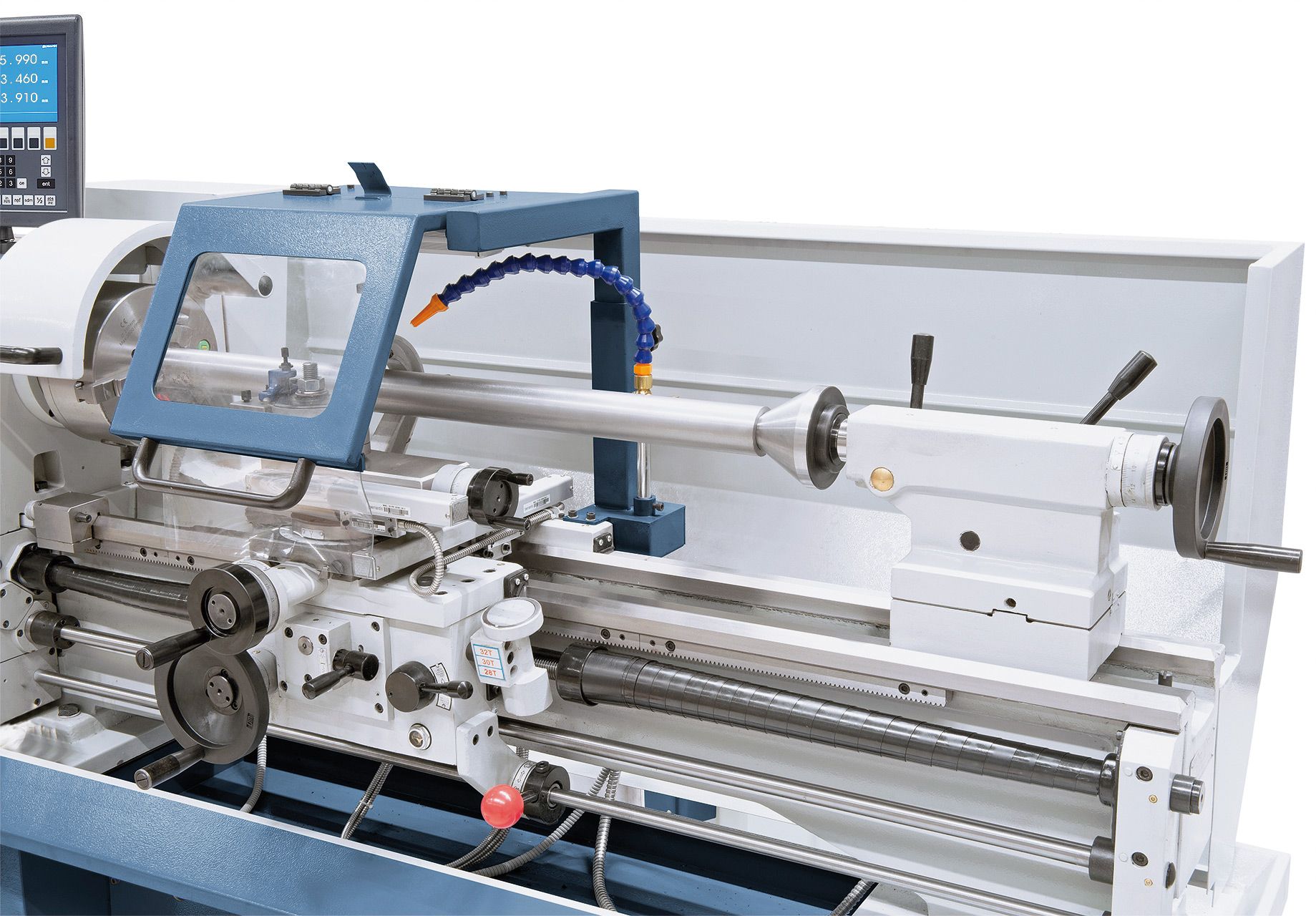

- Kühlmitteleinrichtung
- Erstbefüllung mit Shell Tellus 46
- Ausziehbare Spänewanne
- Aufspannscheibe 280 mm

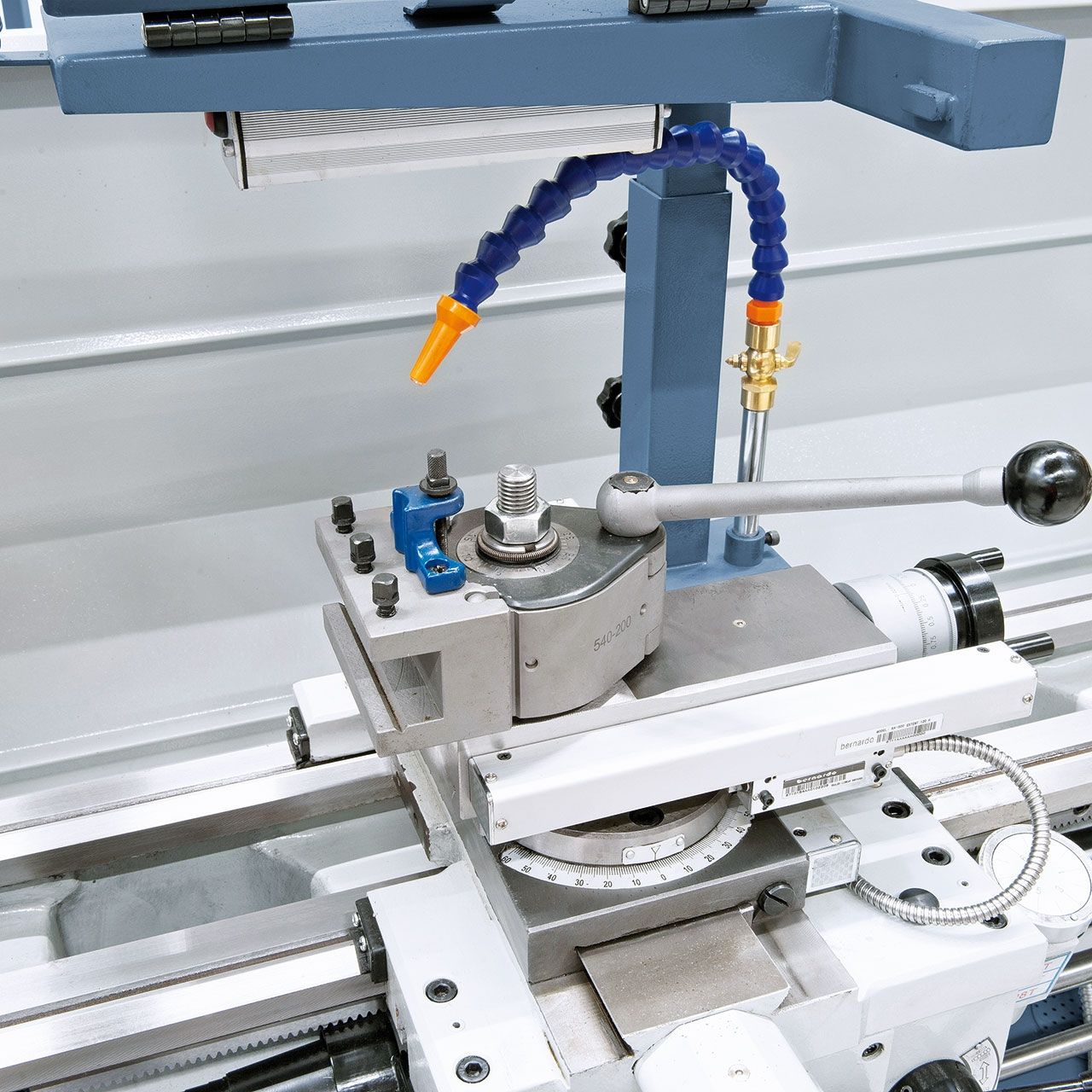

- Vierfachstahlhalter

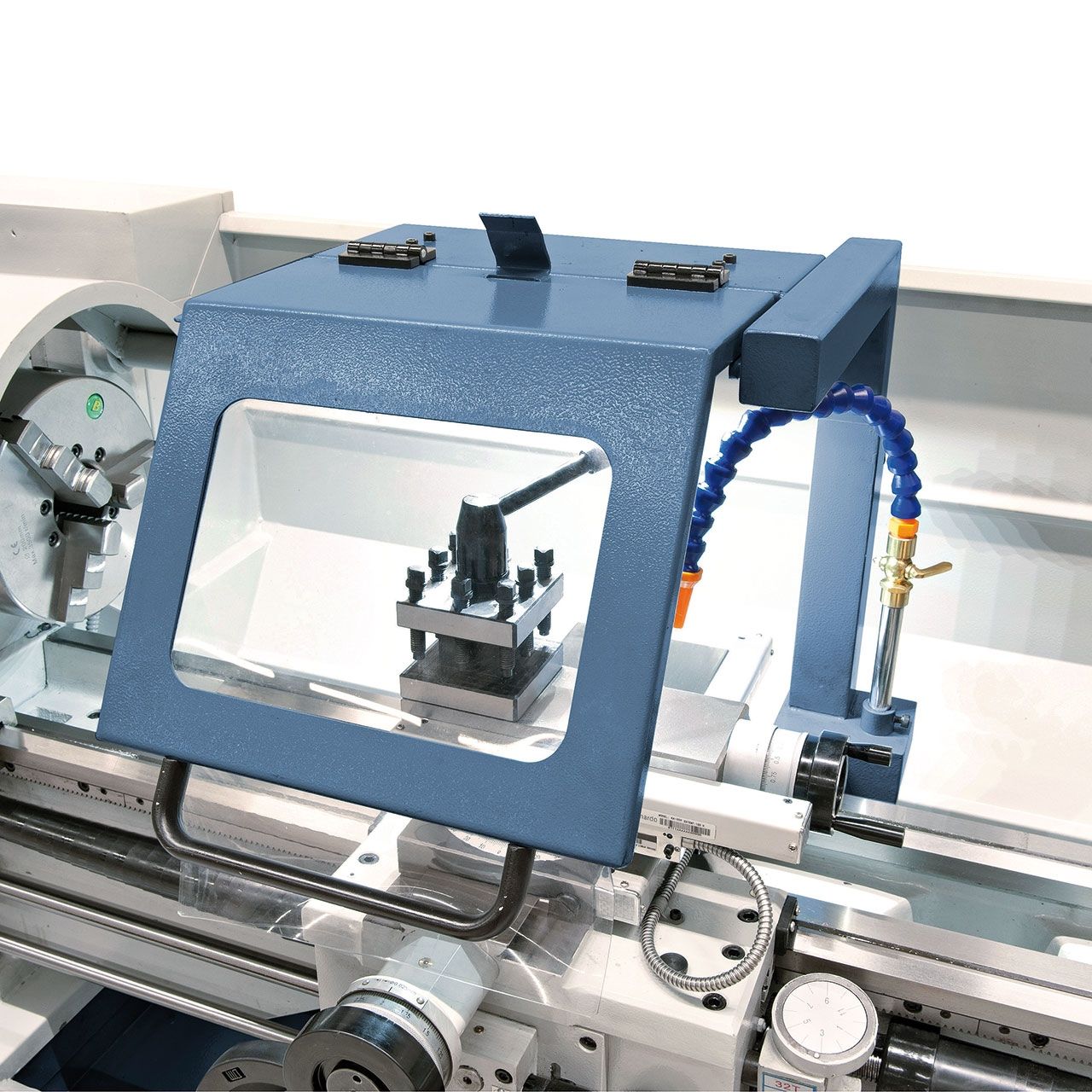

- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse

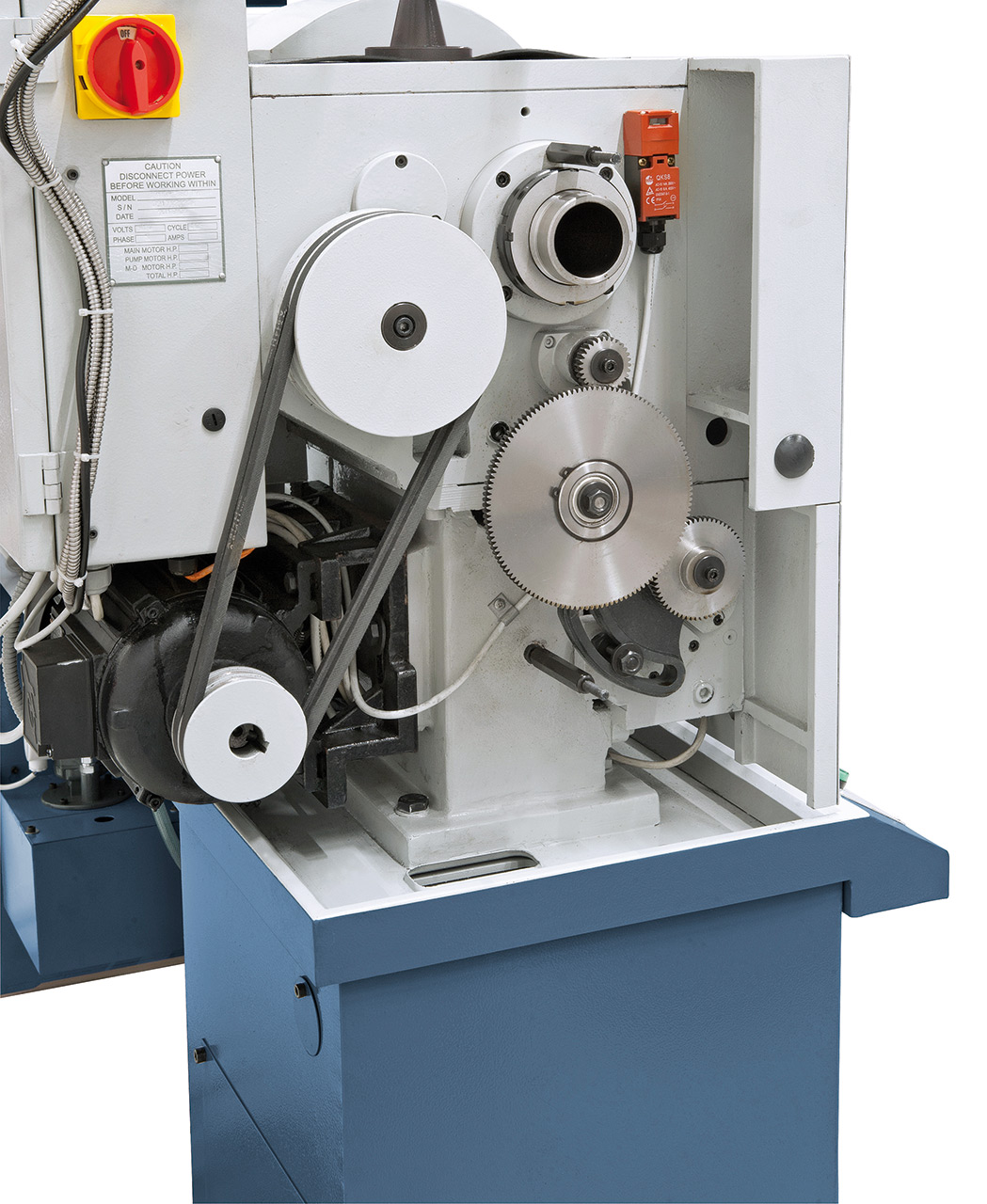

- Wechselräder
- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE
- Motor mit Magnetbremse nach CE-Norm
- Untergestell mit Schubladen
- Bedienwerkzeug
