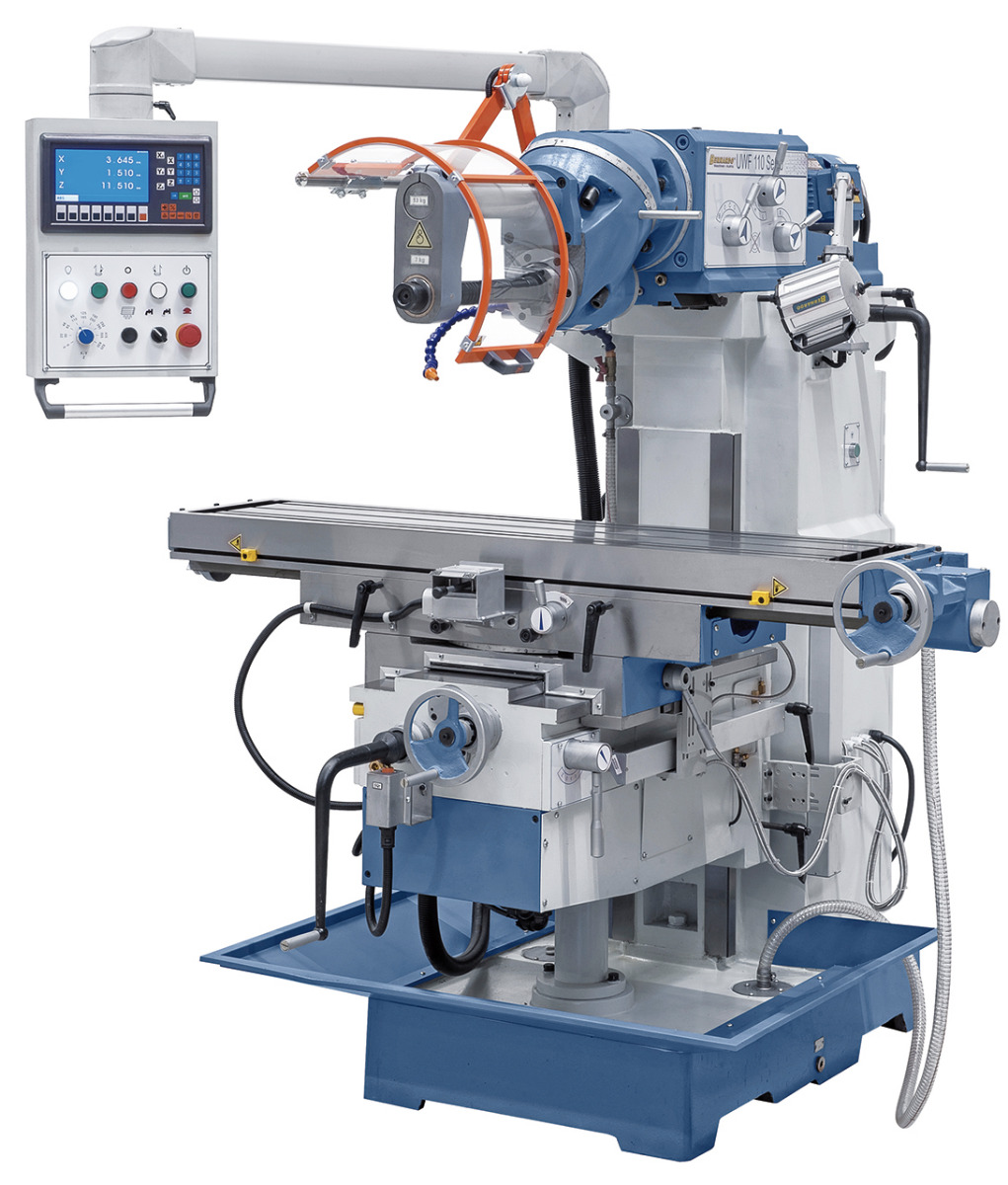

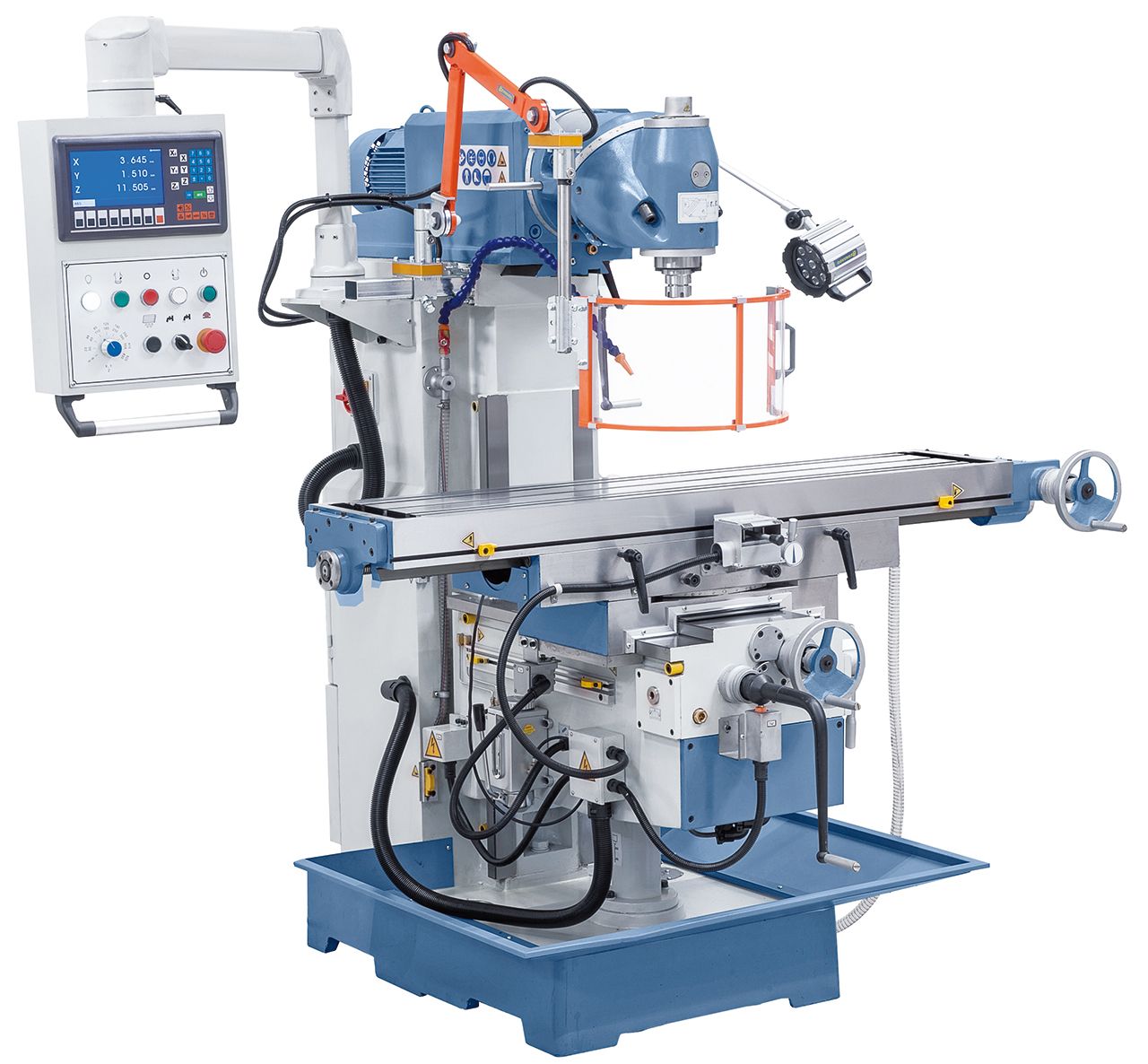

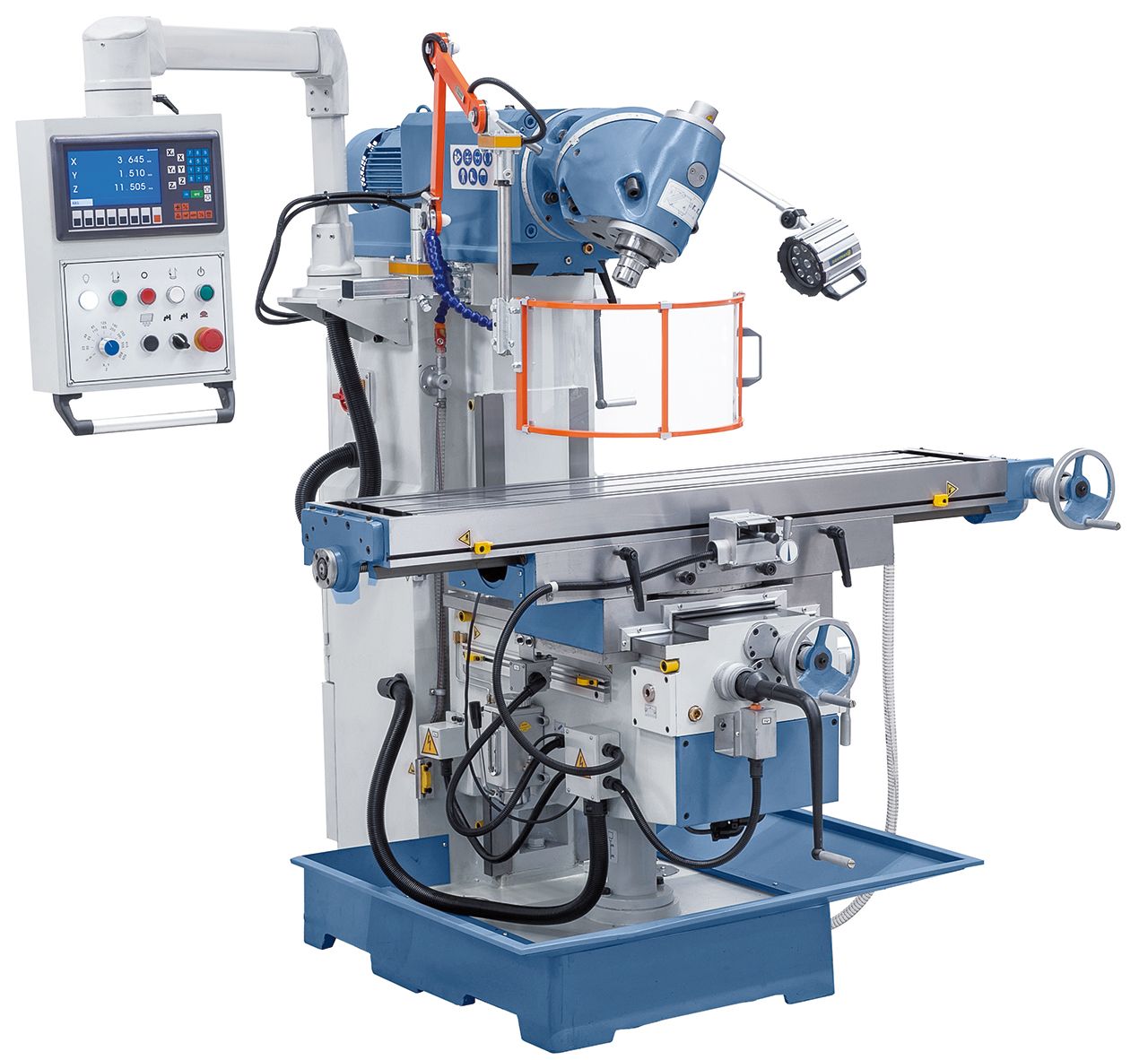

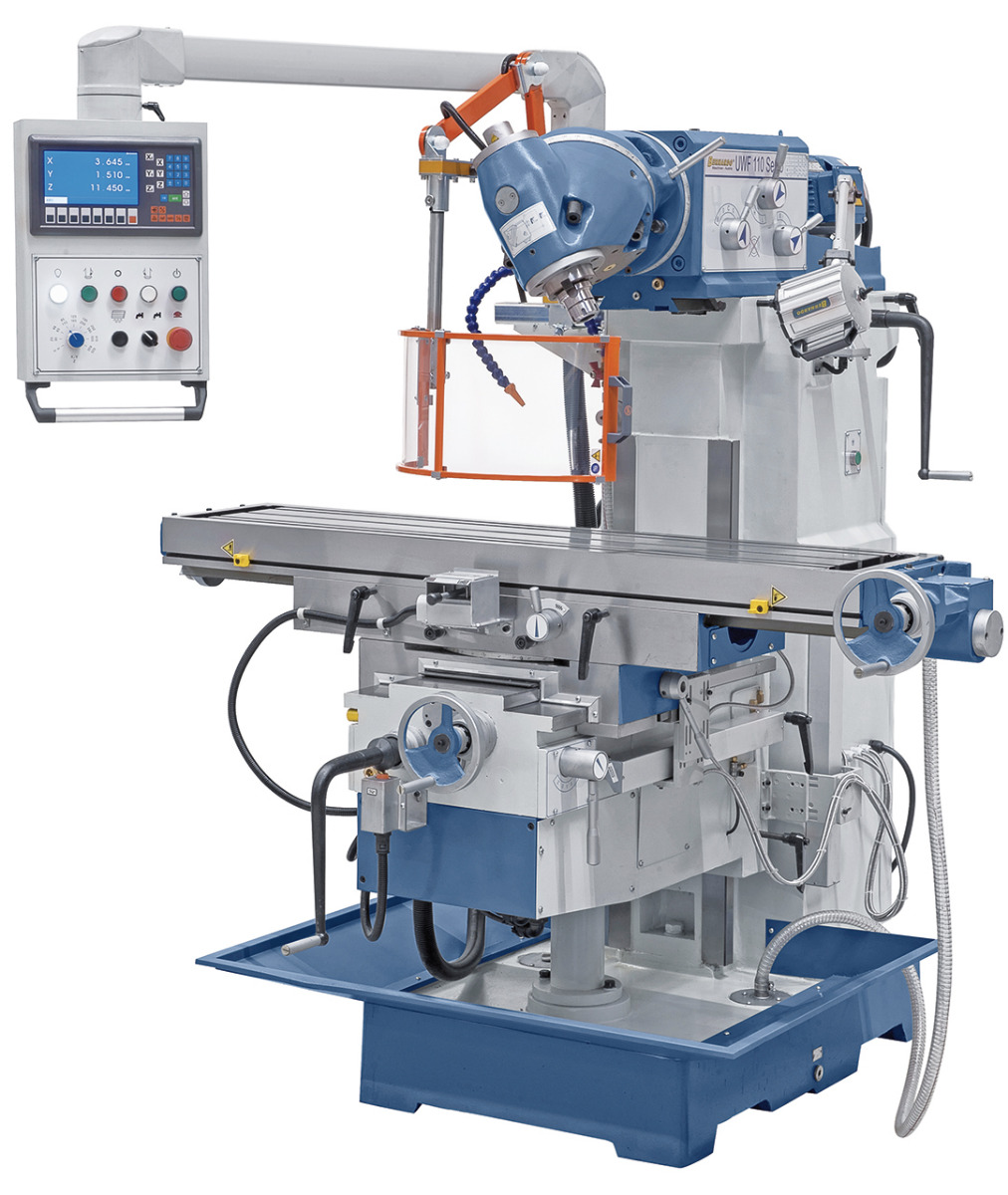

Bernardo Universalfräsmaschine UWF 110 Servo - 1000 inkl. 3-Achs-Digitalanzeige ES-12 H *
19.289,00 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Universalfräsmaschine UWF 110 Servo - 1000 inkl. 3-Achs-Digitalanzeige ES-12 H *"
Die Universalfräsmaschine UWF 110 Servo eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dank ihrer großen Vielseitigkeit und der einfachen Umrüstung kann sie in Werkstätten zur Bearbeitung von kleinen und mittelgroßen Serien mit Erfolg eingesetzt werden. Besondere Merkmale dieser Maschine sind der schwenkbare Arbeitstisch, die Flachführung in y- und z-Achse und der Servoantrieb für Vorschübe und Eilgang in allen Achsen.
Bernardo Technische Daten
|
Tischgröße |
1370 x 300 mm |
|
Spindelaufnahme |
ISO 40 mm |
|
Spindeldrehzahl |
(11) 45 - 1660 U/min |
|
Verfahrweg längs (x) |
1000 mm |
|
Verfahrweg quer (y) |
360 mm |
|
Verfahrweg vertikal (z) |
400 mm |
|
Abstand Spindel / Tisch |
60 - 460 mm |
|
Ausladung |
95 - 575 mm |
|
Tisch schwenkbar |
-45° bis + 45° |
|
Max. Werkstückgewicht |
250 kg |
|
Vorschubbereich längs / quer |
(8) 30 - 830 mm/min |
|
Vorschubbereich vertikal |
(8) 23 - 625 mm/min |
|
Eilgang x-, y- und z-Achse |
1000 / 1000 / 750 mm/min |
|
T-Nuten (Anzahl / Breite / Abstand) |
3 / 14 mm / 80 mm |
|
Hauptmotor |
3,0 kW |
|
Servomotor (Drehmoment / Leistung) |
10 Nm / 1,5 kW |
|
Kühlmittelpumpe Leistung |
60 W |
|
Kühlmittelpumpe Fördermenge |
12 l/min |
|
Maschinenabmessung (B x T x H) |
1740 x 1860 x 1900 mm |
|
Gewicht ca. |
1505 kg |
Bernardo Funktionen
- Großdimensionierte Rechteckführung in y- und z-Achse gewährleisten eine erhöhte Stabilität
- 8 automatische Vorschübe und Eilgang in allen Achsen, über Servomotor angetrieben

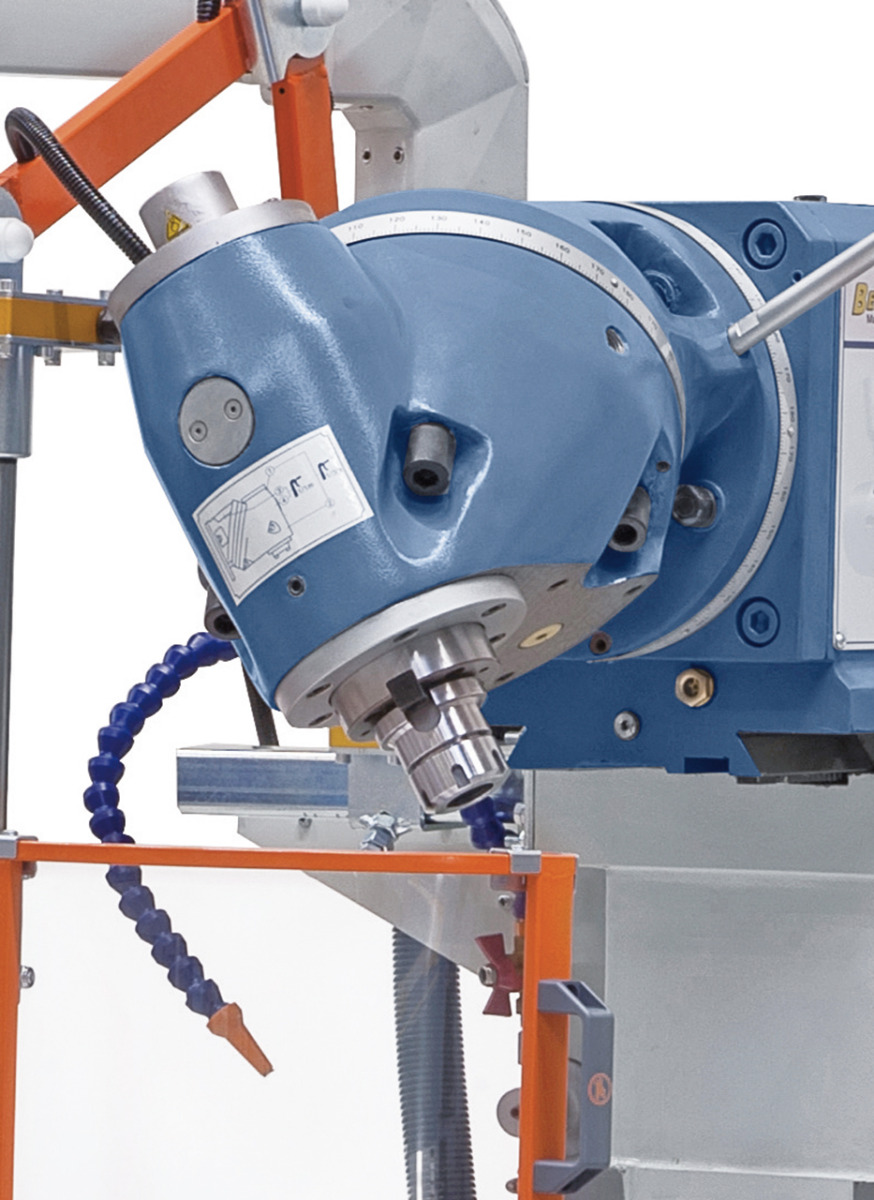

- Universalfräskopf System „Huron“, einstellbar auf sämtliche Winkelpositionen
- Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

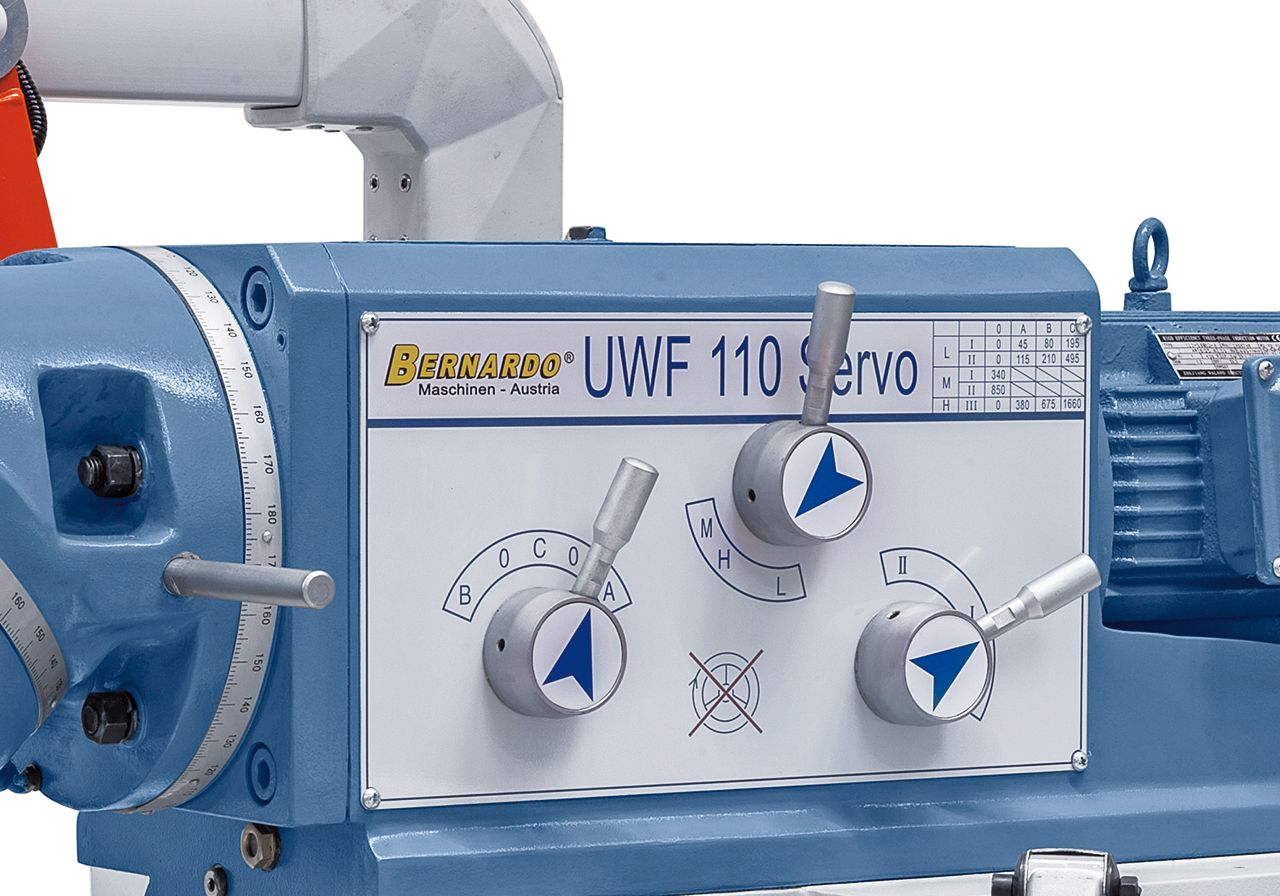

- Oberarm mit übersichtlich aufgebautem Schaltgetriebe für die Spindeldrehzahl

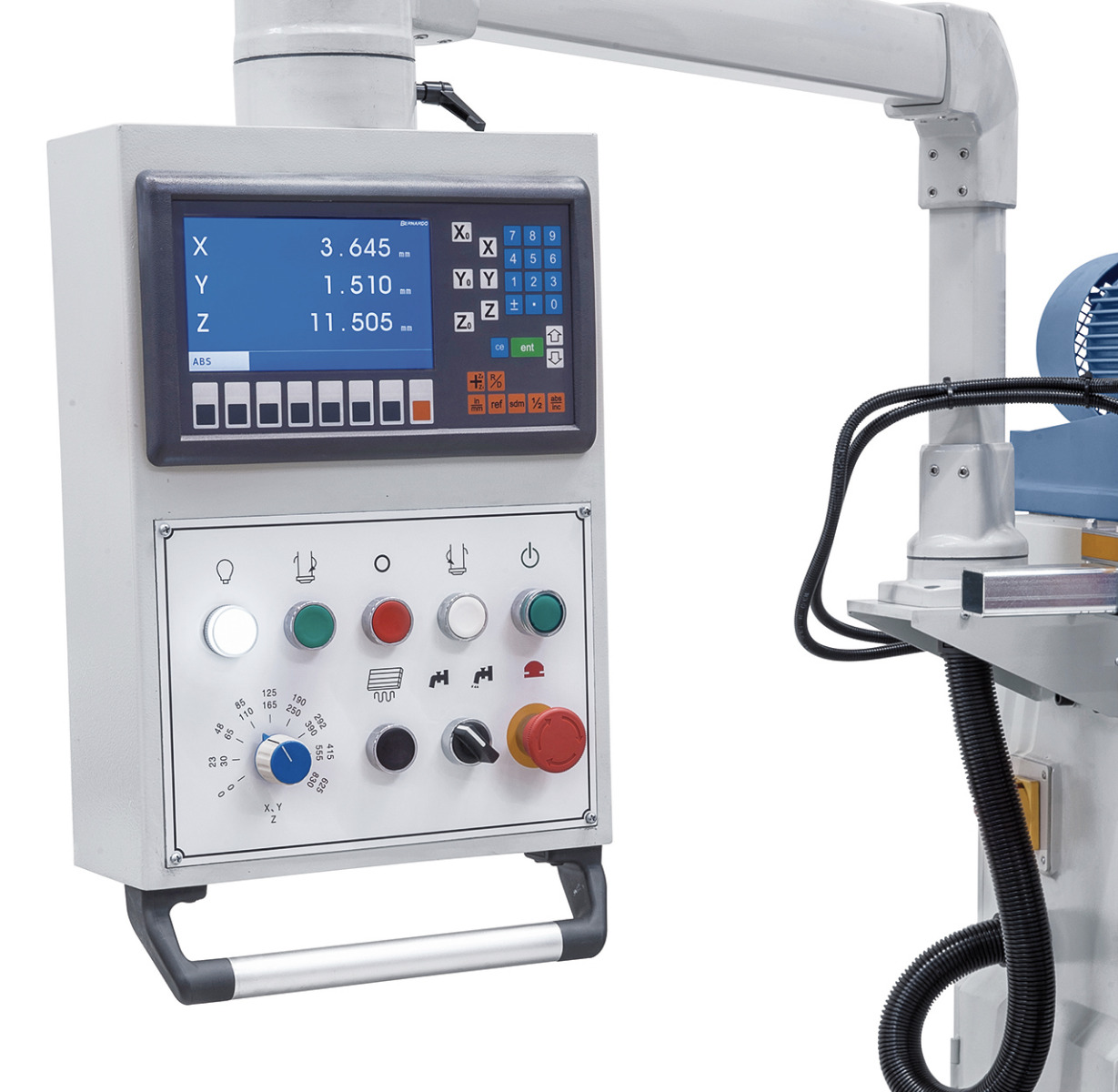

- Digitale Positionsanzeige für x-, y- und z-Achse im Lieferumfang enthalten

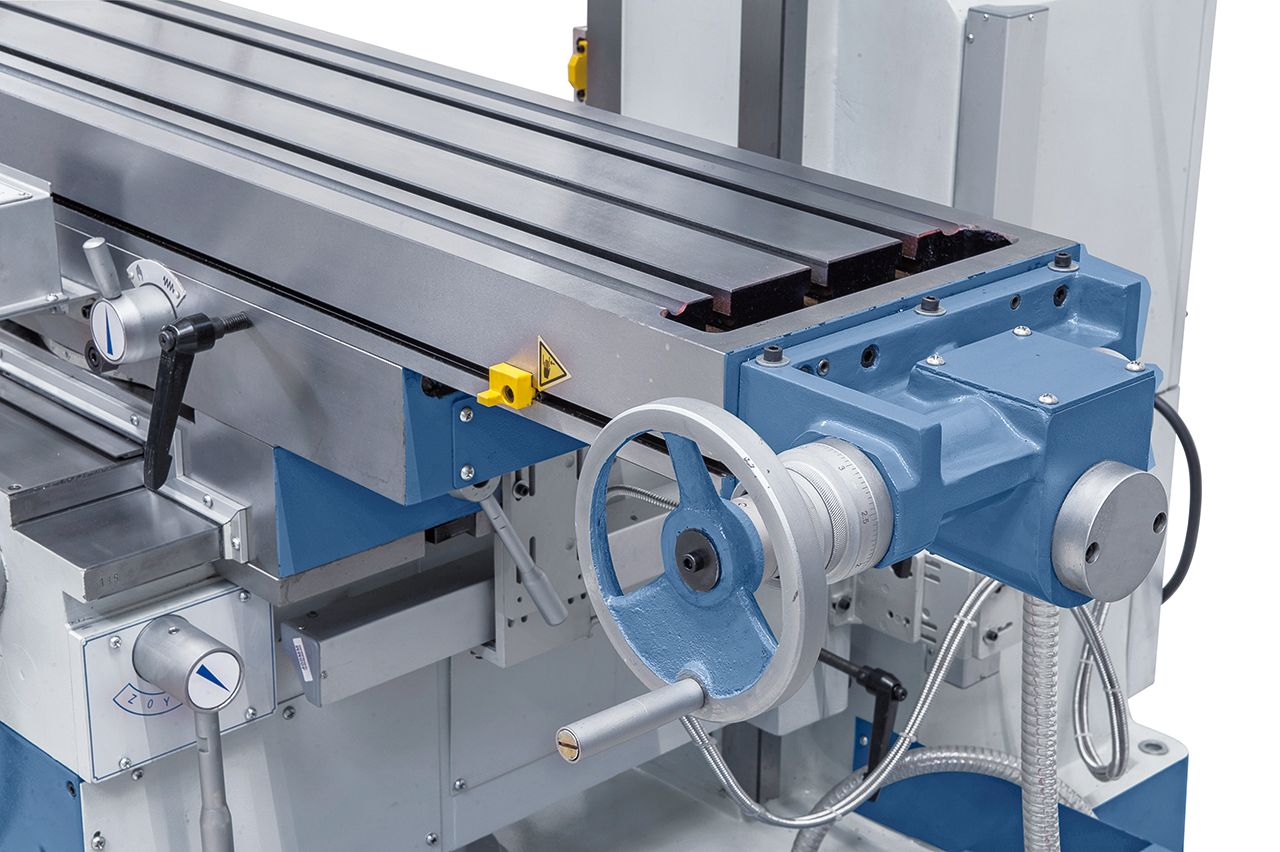

- Präzische oberflächenbearbeiteter Kreuztisch mit T-Nuten
Bernardo Lieferumgang
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M16
- LED-Maschinenleuchte
- Vorschub für x-, y- und z-Achse
- Kühlmitteleinrichtung

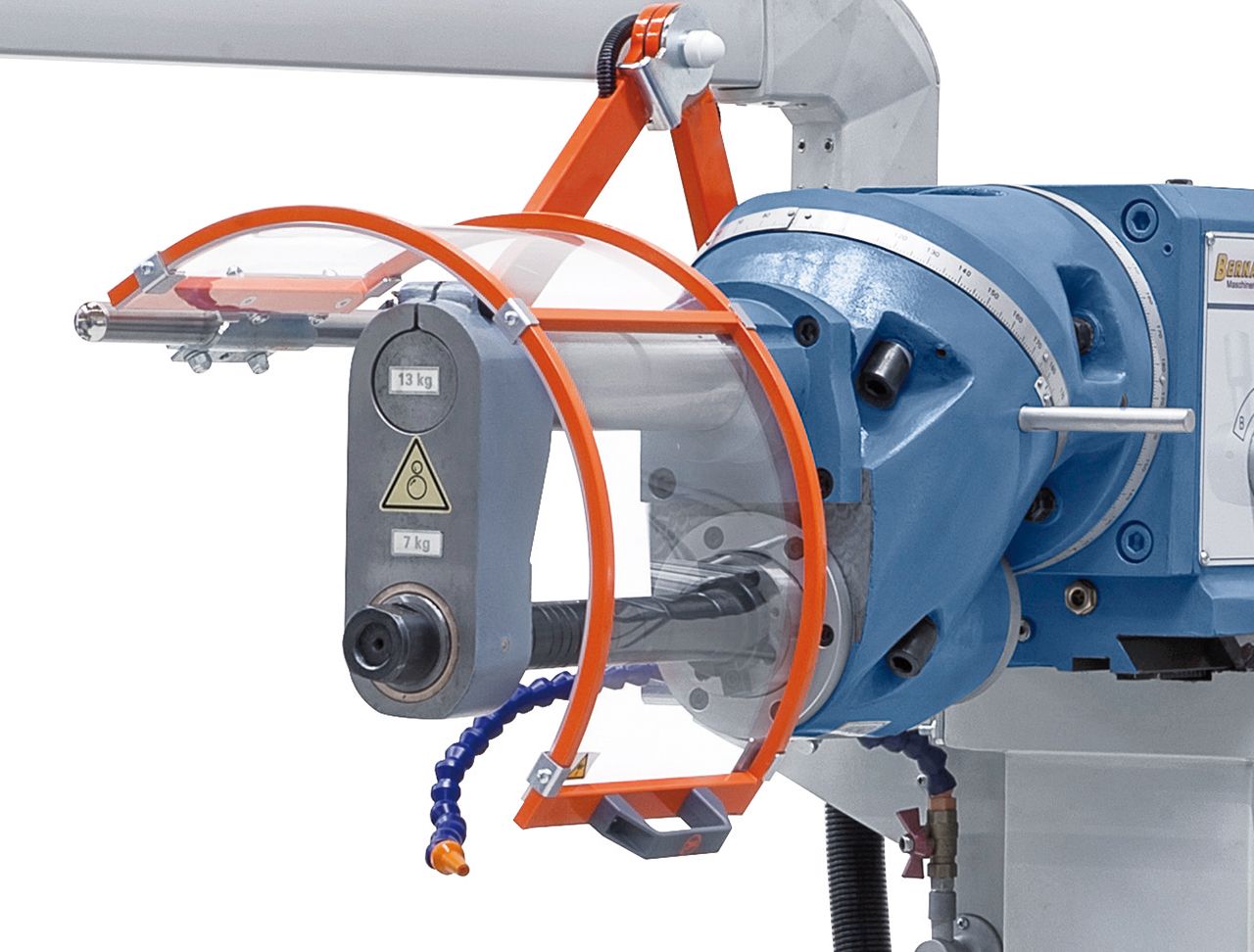

- Gegenlager
- Langer Fräsdorn ISO 40 / 27 mm
- Kombi-Aufsteckfräsdorn ISO 40 / 27 mm
- Kühlmittelwanne
- Verstellbare Schutzeinrichtung

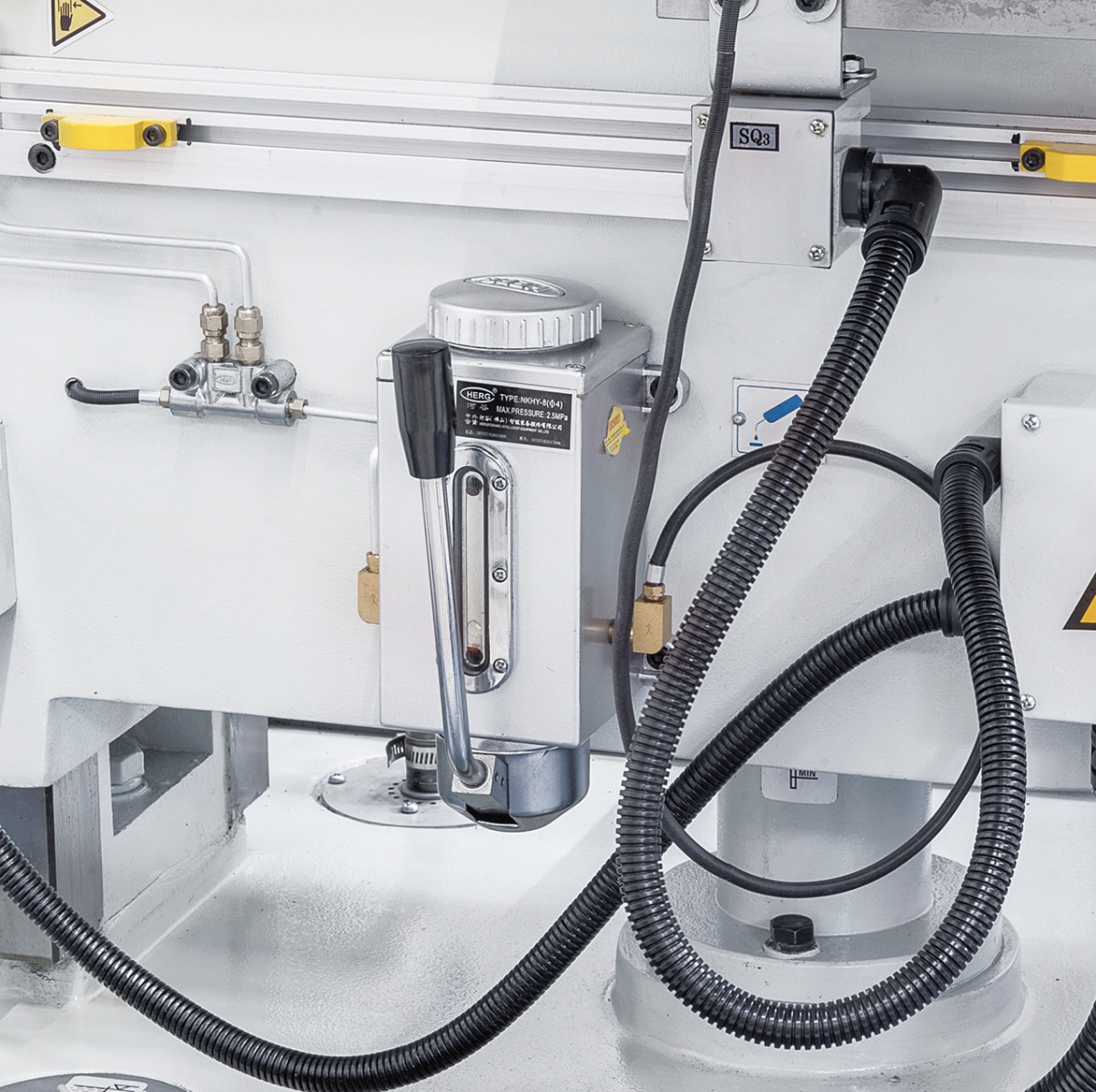

- Zentralschmierung für x-, y- und z-Achse
- Bedienwerkzeug
