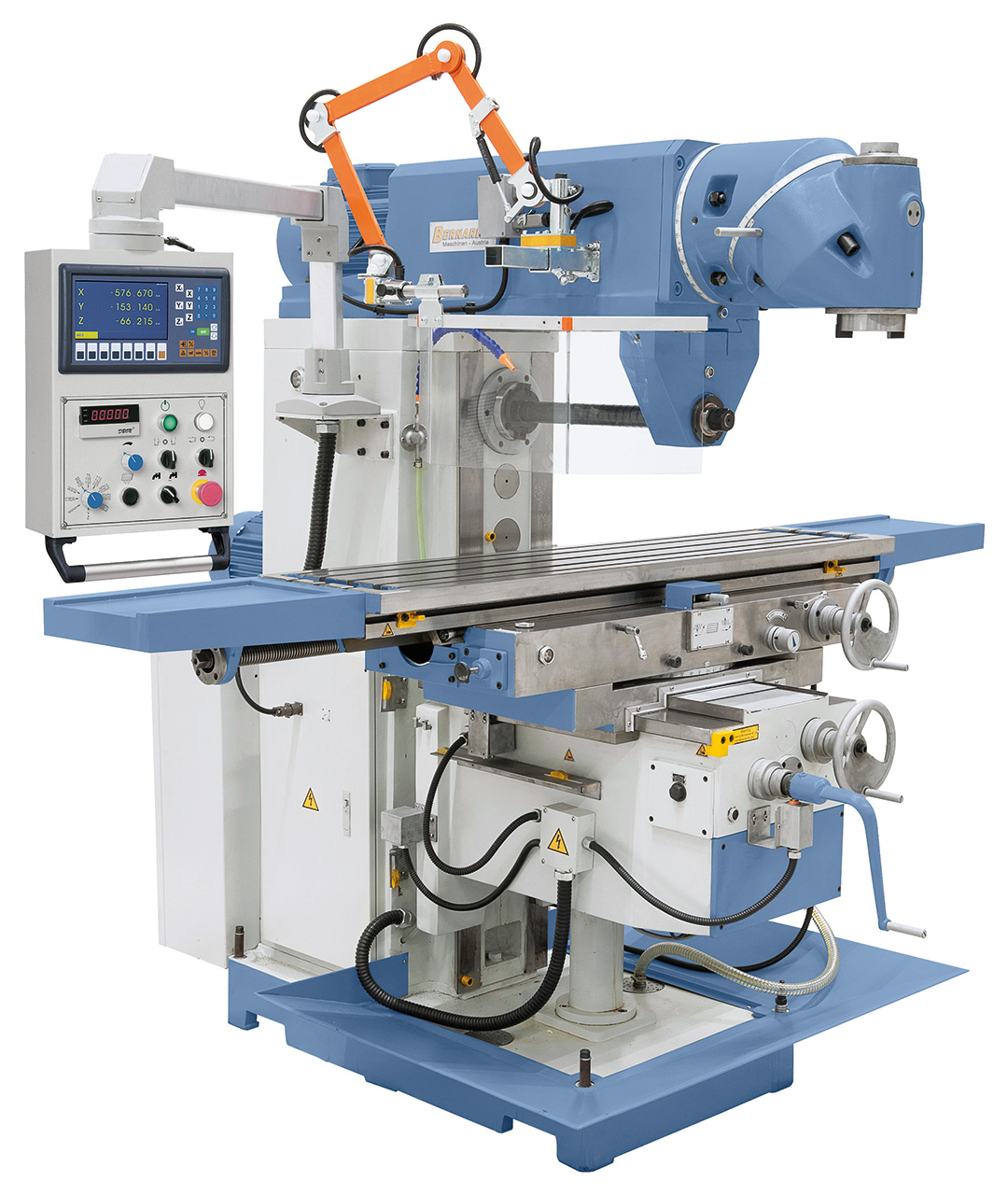

Bernardo Universalfräsmaschine UWF 150 V Servo inkl. 3-Achs-Digitalanzeige ES-12 H *
29.750,00 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Universalfräsmaschine UWF 150 V Servo inkl. 3-Achs-Digitalanzeige ES-12 H *"

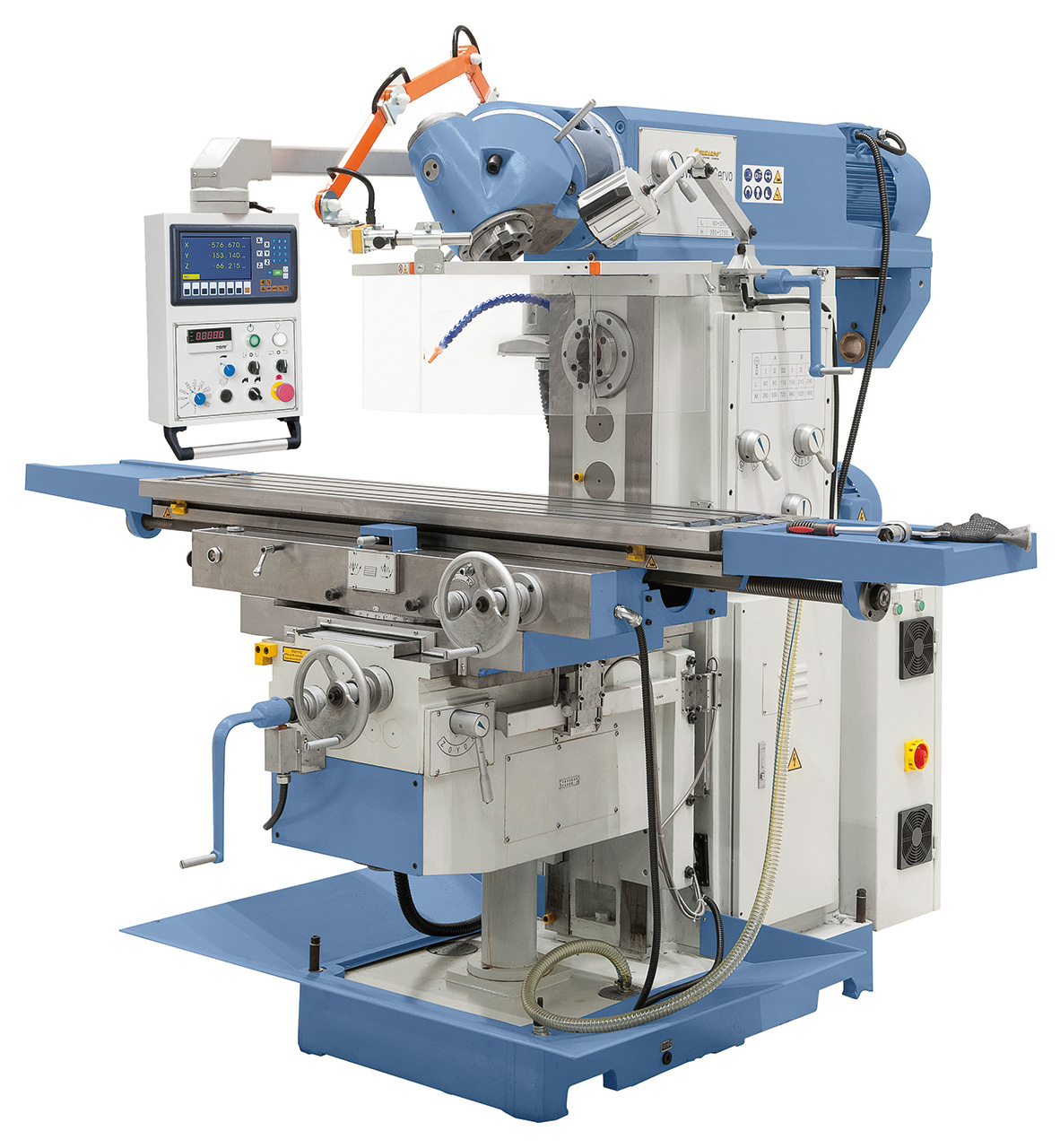

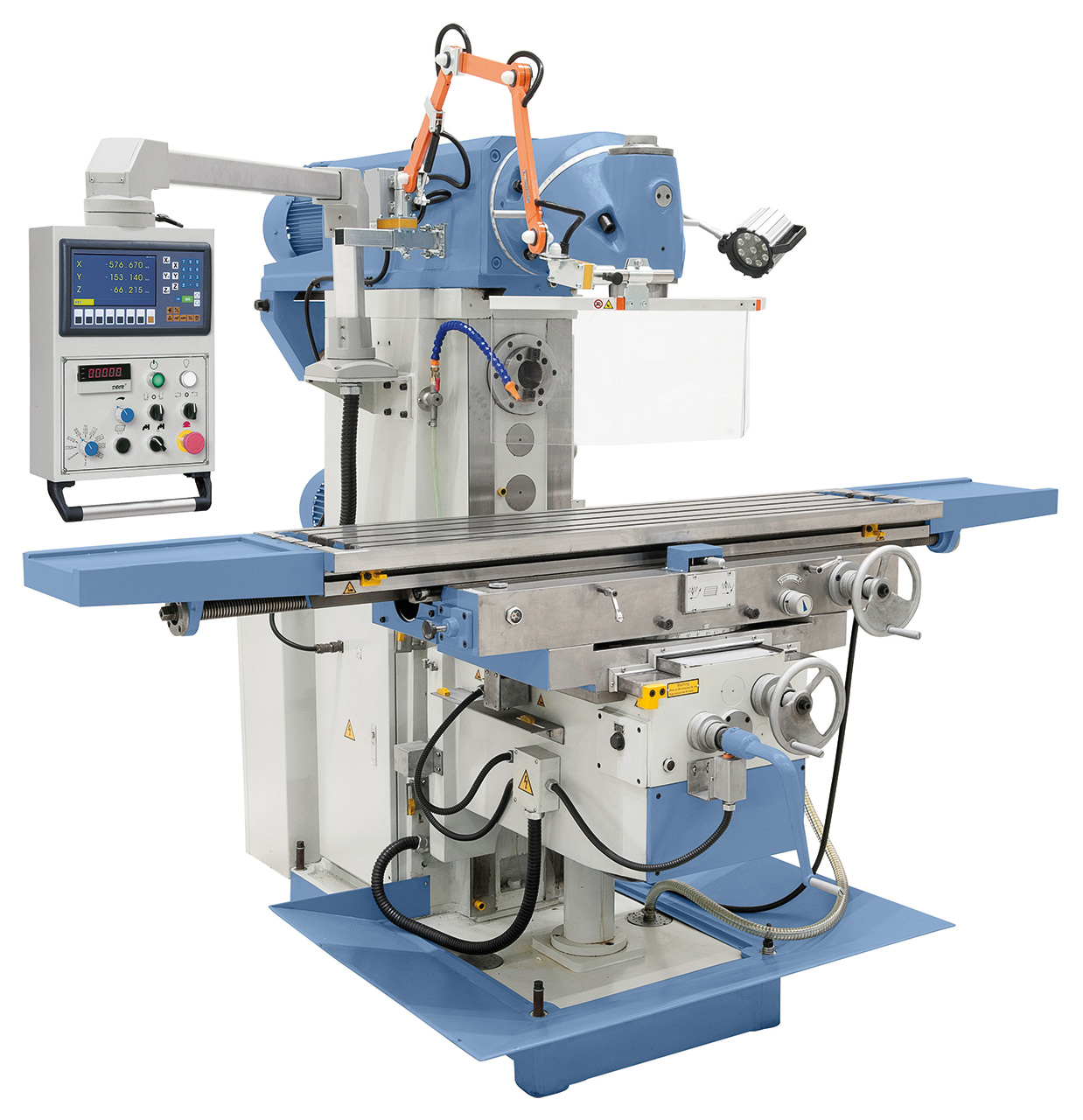

Dieses Modell ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision. Dieses Modell ist mit einer variablen Drehzahleinstellung für die Vertikalspindel ausgestattet.
Bernardo Technische Daten
|
Tischgröße |
1600 x 360 mm |
|
Spindelaufnahme horizontal |
ISO 50 |
|
Spindelaufnahme vertikal |
ISO 50 |
|
Spindeldrehzahl horizontal |
(12) 60 - 1800 U/min |
|
Spindeldrehzahl vertikal |
(2) 60 - 350 / 350 - 1750 U/min |
|
Verfahrweg längs (x) |
1300 mm |
|
Verfahrweg quer (y) |
300 mm |
|
Verfahrweg vertikal (z) |
400 mm |
|
Abstand Spindel / Tisch horizontal |
15 - 415 mm |
|
Abstand Spindel / Tisch vertikal |
185 - 585 mm |
|
Ausladung |
215 - 840 mm |
|
Tisch schwenkbar |
-45° bis +45° |
|
Max. Werkstückgewicht |
300 kg |
|
Vorschubbereich längs |
(8) 30 - 750 mm/min |
|
Vorschubbereich quer |
(8) 20 - 500 mm/min |
|
Vorschubbereich vertikal |
(8) 15 - 375 mm/min |
|
Eilgang x-, y- und z-Achse |
1200 / 800 / 600 mm/min |
|
T-Nuten (Anzahl / Breite / Abstand) |
3 / 18 mm / 80 mm |
|

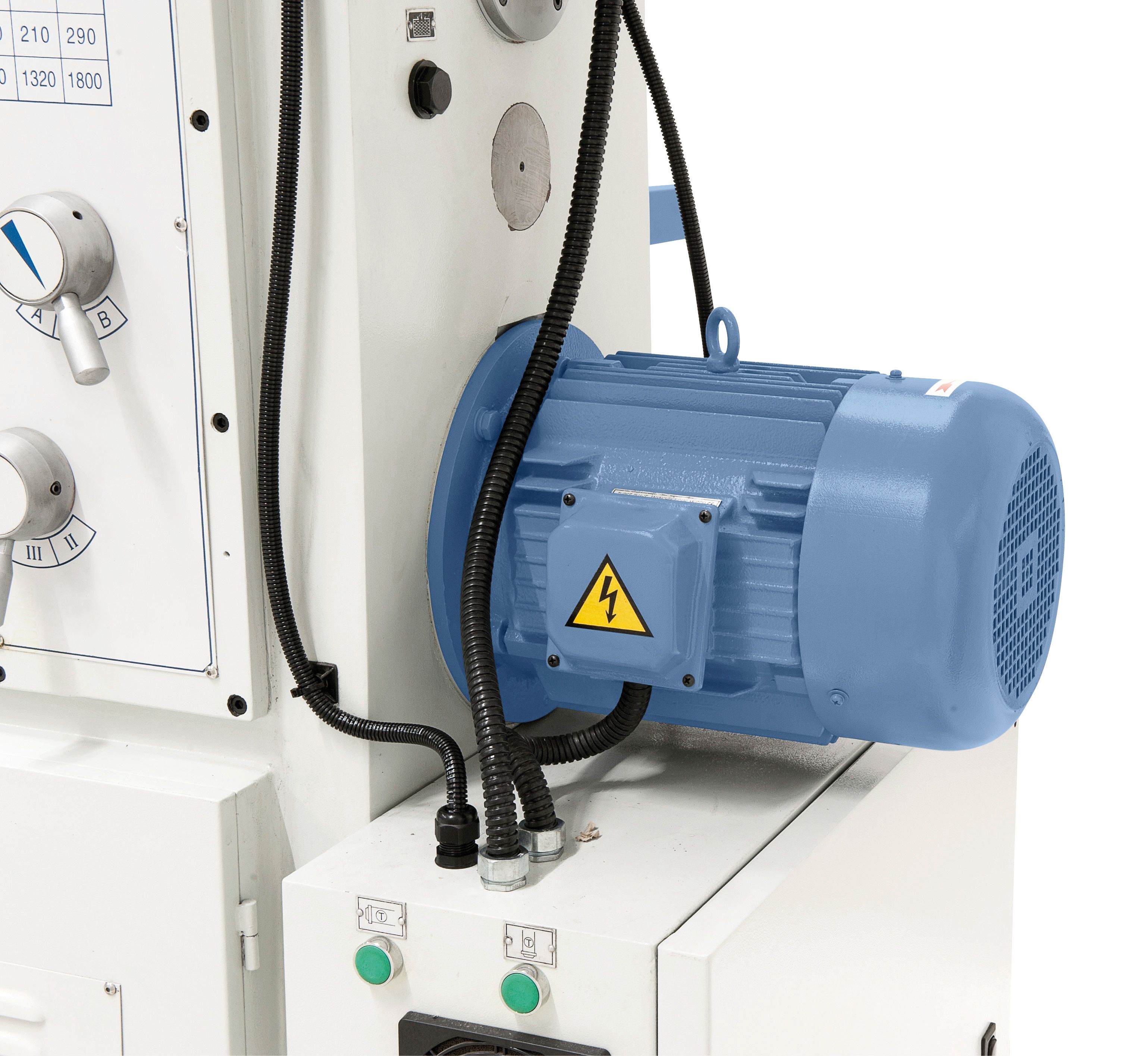

Motorleistung horizontal |
5,5 kW |
|
Motorleistung vertikal |
5,5 kW |
|
Servomotor (Drehmoment / Leistung) |
10 Nm / 1,5 kW |
|
Kühlmittelpumpe Leistung |
90 W |
|
Kühlmittelpumpe Fördermenge |
25 l/min |
|
Maschinenabmessung (B x T x H) |
2530 x 2200 x 2300 mm |
|
Gewicht ca. |
2695 kg |
Bernardo Funktionen
- Variable Drehzahleinstellung (Vertikalspindel) durch Siemens-Frequenzumrichter mit optimalem Drehmomentverlauf und annähernd konstante Drehzahl unter Last
- Gehärtete und präzisionsgeschliffene Führungen gewährleisten eine hohe Arbeitsgenauigkeit

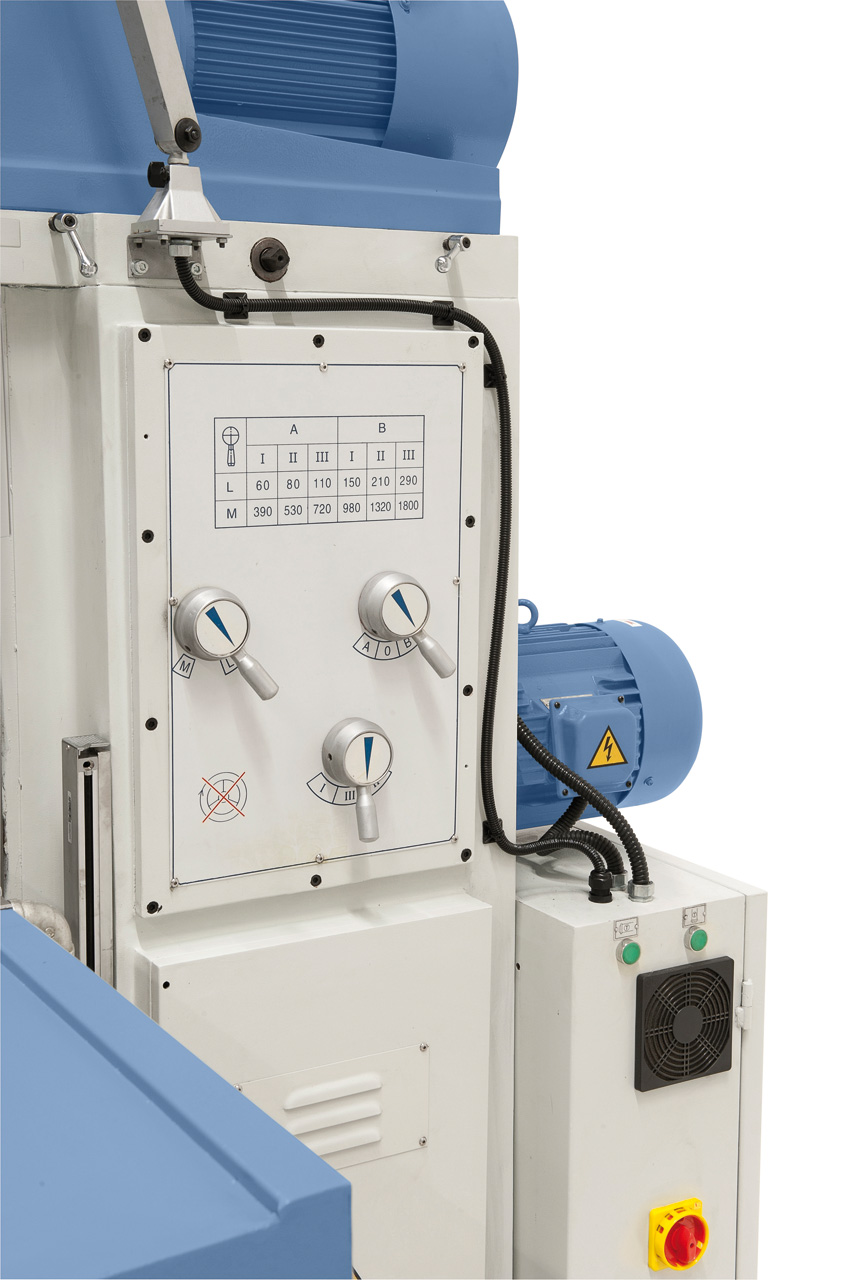

- Übersichtlich angebrachte Schaltelemente für die Drehzahl- und Vorschubeinstellung

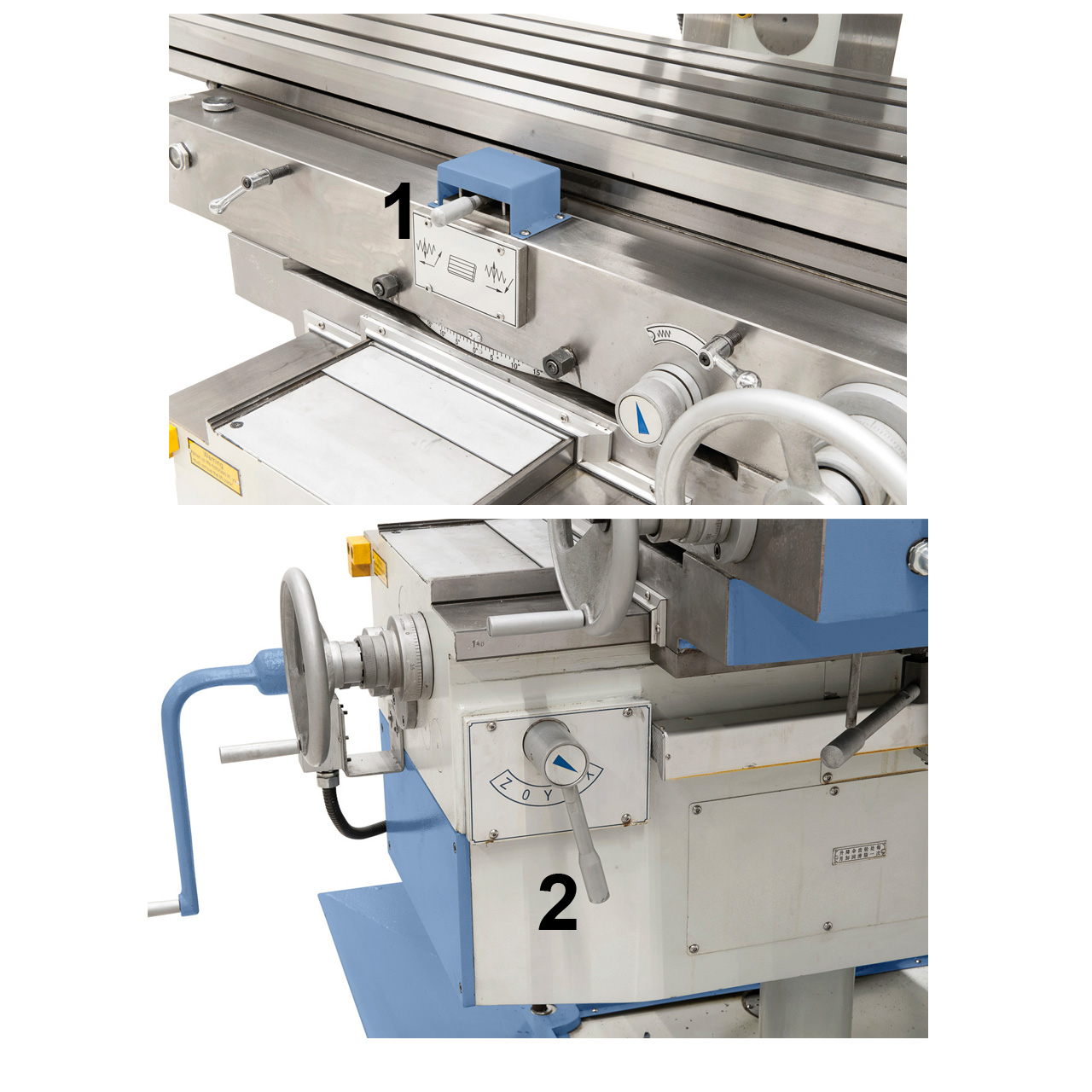

- Fein abgestufte Vorschübe in allen Achsen, mittels Servomotor angetrieben
- Serienmäßig mit Eilgang in x-, y- und z-Achse zur Reduzierung der Nebenzeiten

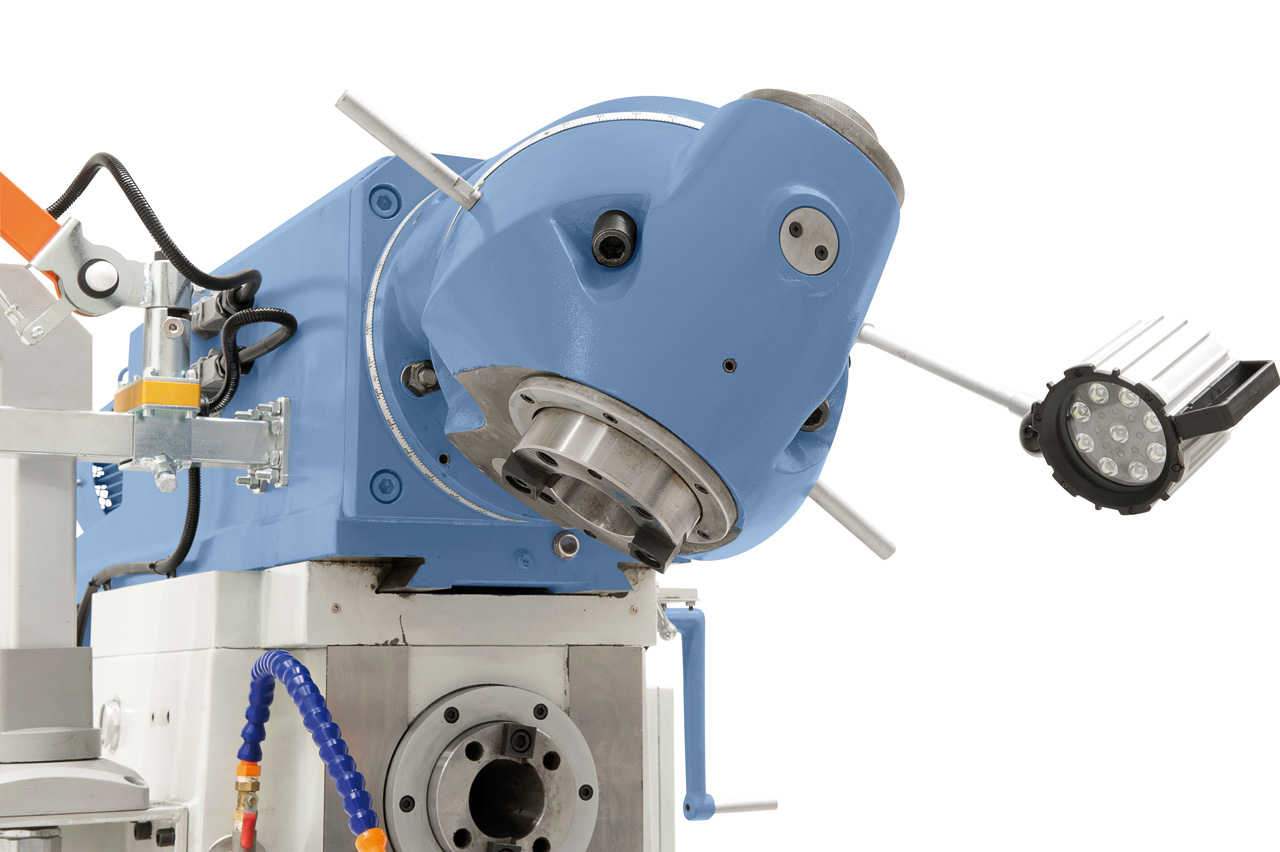

- Universalfräskopf System „Huron“, einstellbar auf sämtliche Winkelpositionen
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschüben

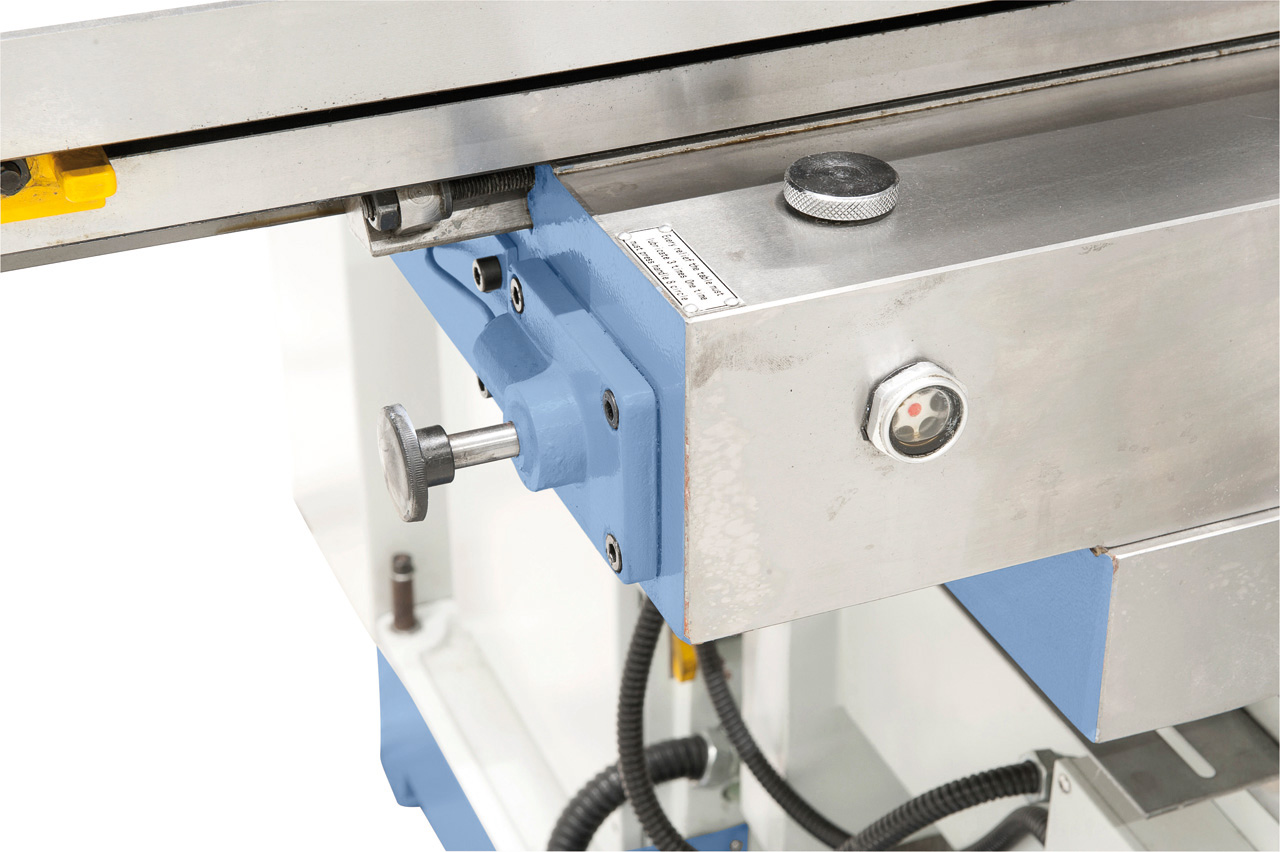

- Zentralschmierung in x- und y-Achse im Lieferumfang enthalten
Bernardo Lieferumgang

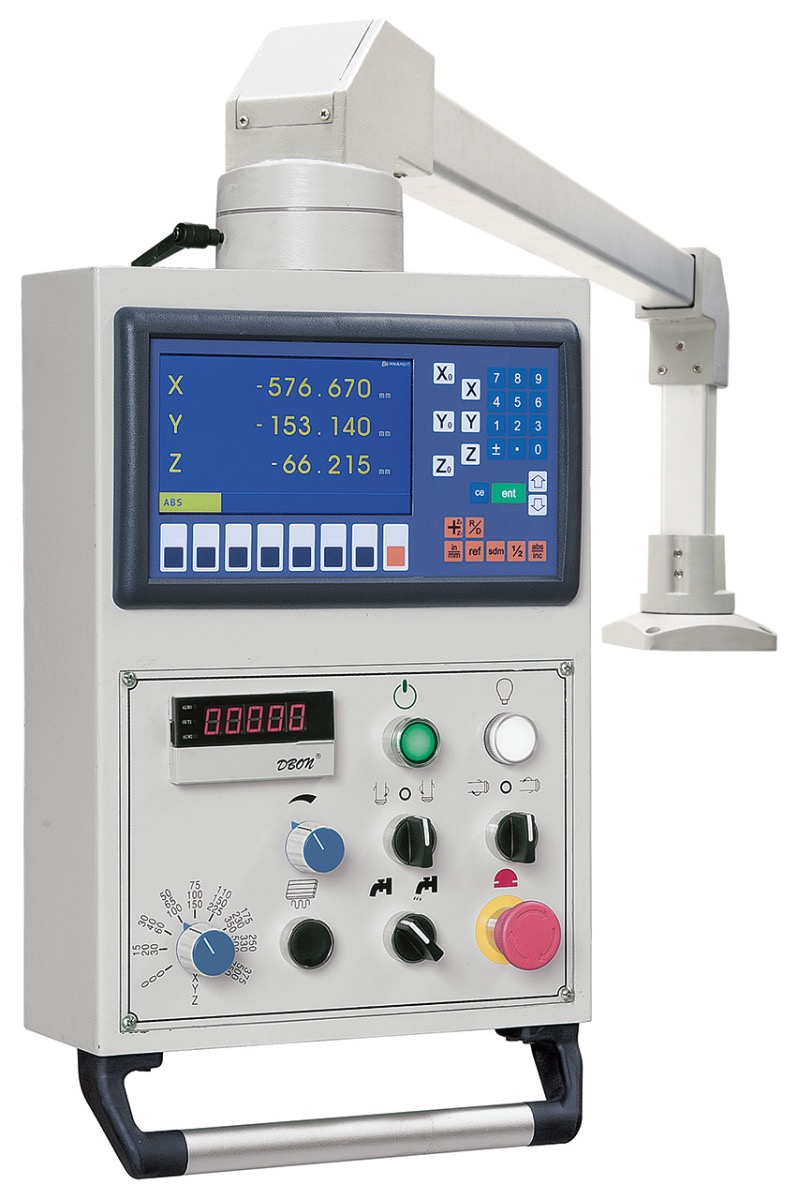

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 24
- LED-Maschinenleuchte
- Kühlmitteleinrichtung

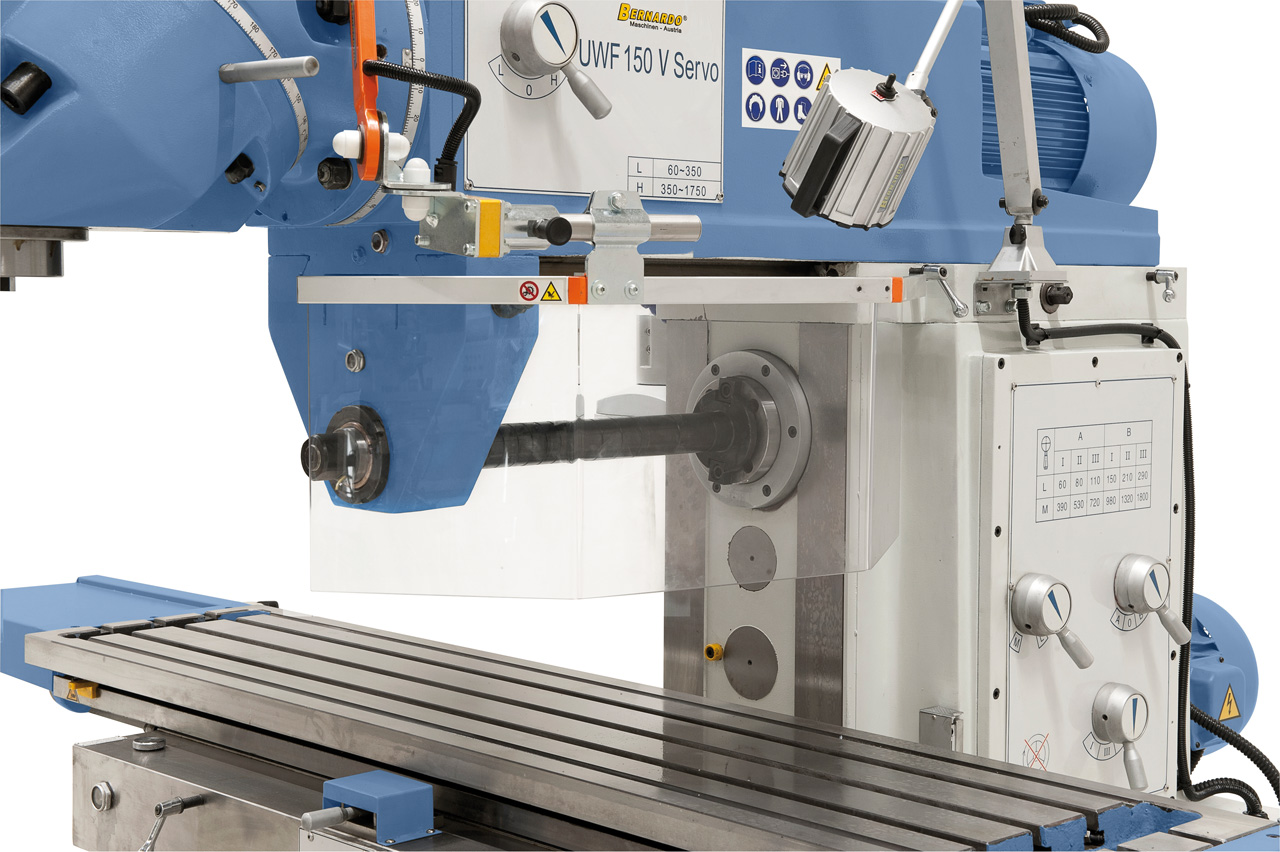

- Horizontal-Gegenlager
- Kühlmittelwanne
- Vorschub für x-, y- und z-Achse
- Universelle Schutzeinrichtung
- Langer Fräsdorn ISO 50/27 mm, ISO 50/32 mm
- Kombi-Aufsteckfräsdorn ISO 50/32 mm
- Reduzierhülse ISO 50 / MK 4
- Zentralschmierung für x- und y-Achse
- Bedienwerkzeug
