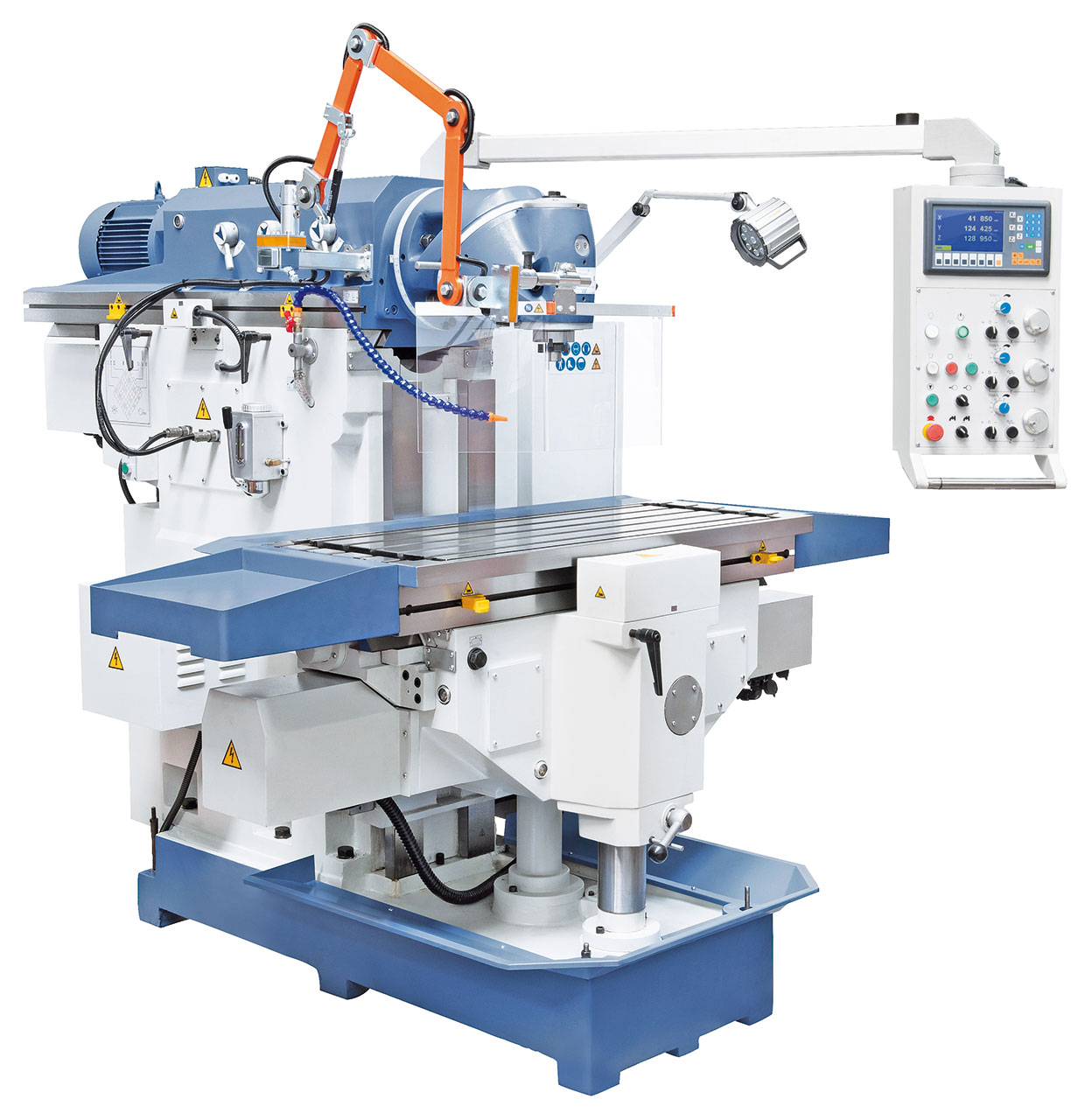

Bernardo Universalfräsmaschine VARIOMILL FU 1200 E Servo *
42.471,00 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Universalfräsmaschine VARIOMILL FU 1200 E Servo *"
Die Universalfräsmaschine Variomill FU 1200 E Servo überzeugt durch die massive und schwere Graugusskonstruktion, wodurch diese Maschine für eine schwere Zerspanung bei großen Werkstücken optimal geeignet sind. Hauptmerkmale dieser Maschine ist der Servoantrieb in allen Achsen, der großzügig dimensionierte Arbeitstisch sowie die großen Verfahrwege.
Bernardo Technische Daten
|
Tischgröße |
1235 x 460 mm |
|
Spindelaufnahme |
ISO 40 |
|
Spindeldrehzahl |
(27) 30 – 2050 U/min |
|
Verfahrweg längs (x) |
900 mm |
|
Verfahrweg quer (y) |
650 mm |
|
Verfahrweg vertikal (z) |
450 mm |
|
Abstand Spindel / Tisch |
35 – 485 mm |
|
Ausladung |
20 – 670 mm |
|
Vorschubbereich längs (stufenlos) |
10 – 1000 mm/min |
|
Vorschubbereich quer (stufenlos) |
10 – 1000 mm/min |
|
Vorschubbereich vertikal (stufenlos) |
5 – 500 mm/min |
|
Eilgang x- und y-Achse |
2500 mm/min |
|
Eilgang z-Achse |
1500 mm/min |
|
Tischbelastung |
800 kg |
|
T-Nuten (Breite /Abstand / Anzahl) |
5 / 18 mm / 80 mm |
|

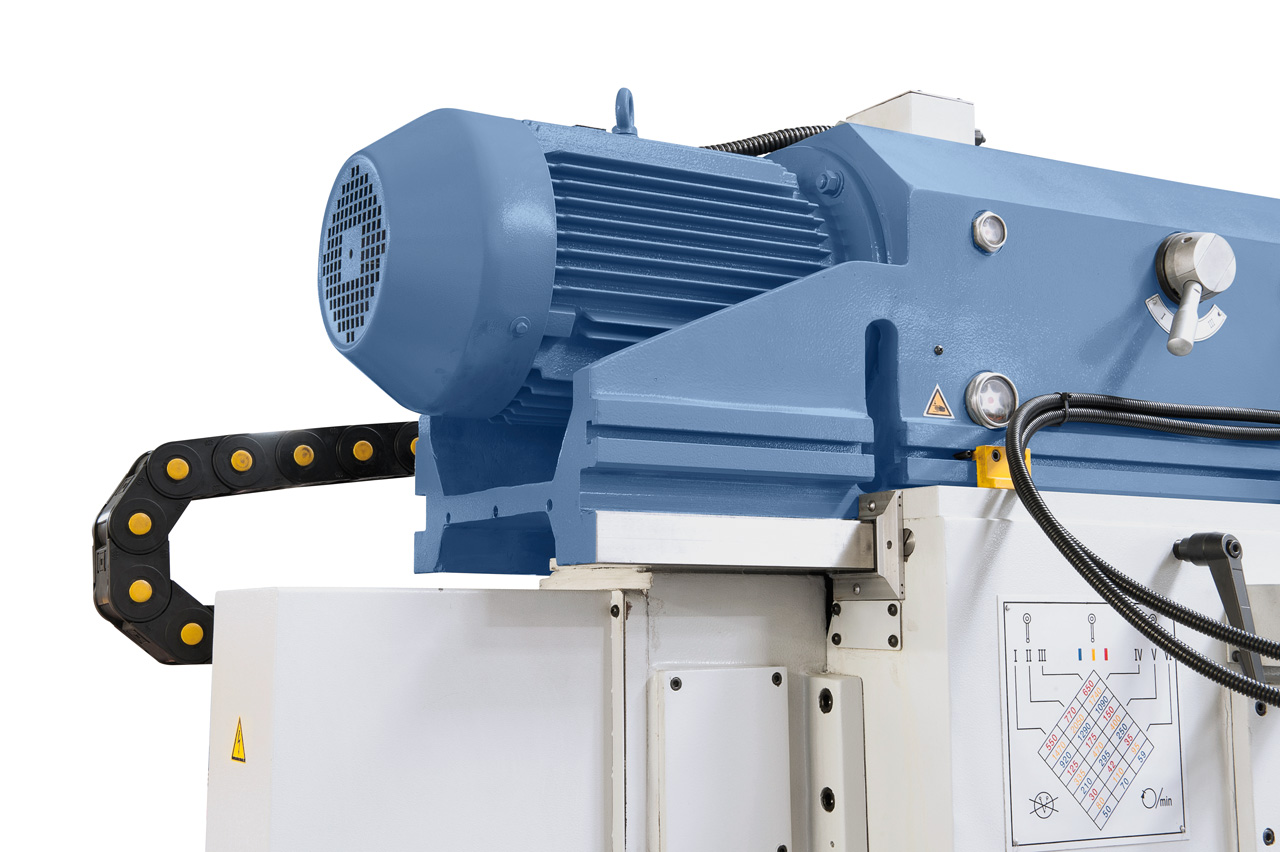

Hauptmotor |
5,5 kW |
|
Maschinenabmessung (B x T x H) |
1835 x 2285 x 2100 mm |
|
Gewicht ca. |
4000 kg |
Bernardo Funktionen

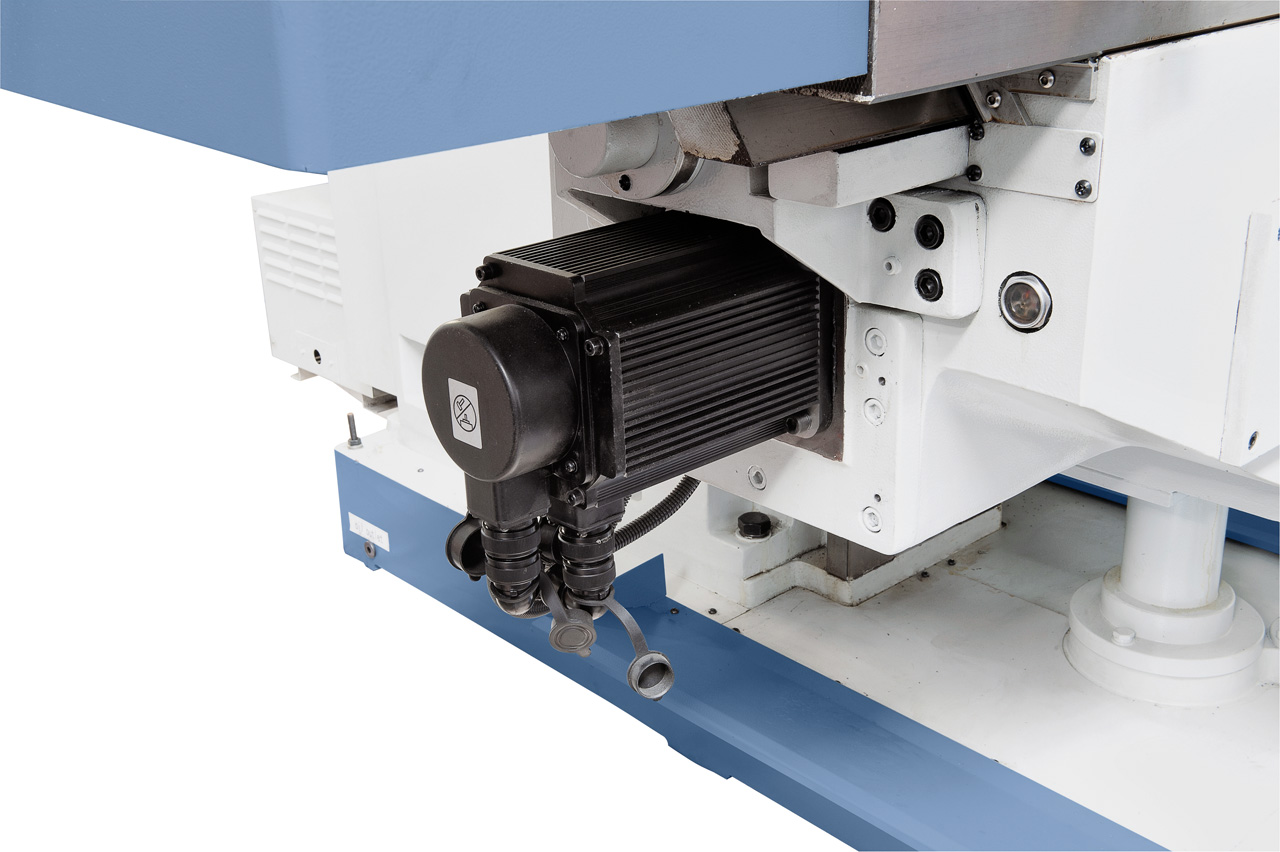

- Stufenlos regelbarer Vorschub und Eilgang in allen Achsen, angetrieben über Servomotore
- Geringer Slip-Stick-Effekt durch Turcite-B-Beschichtung in der x-Achse

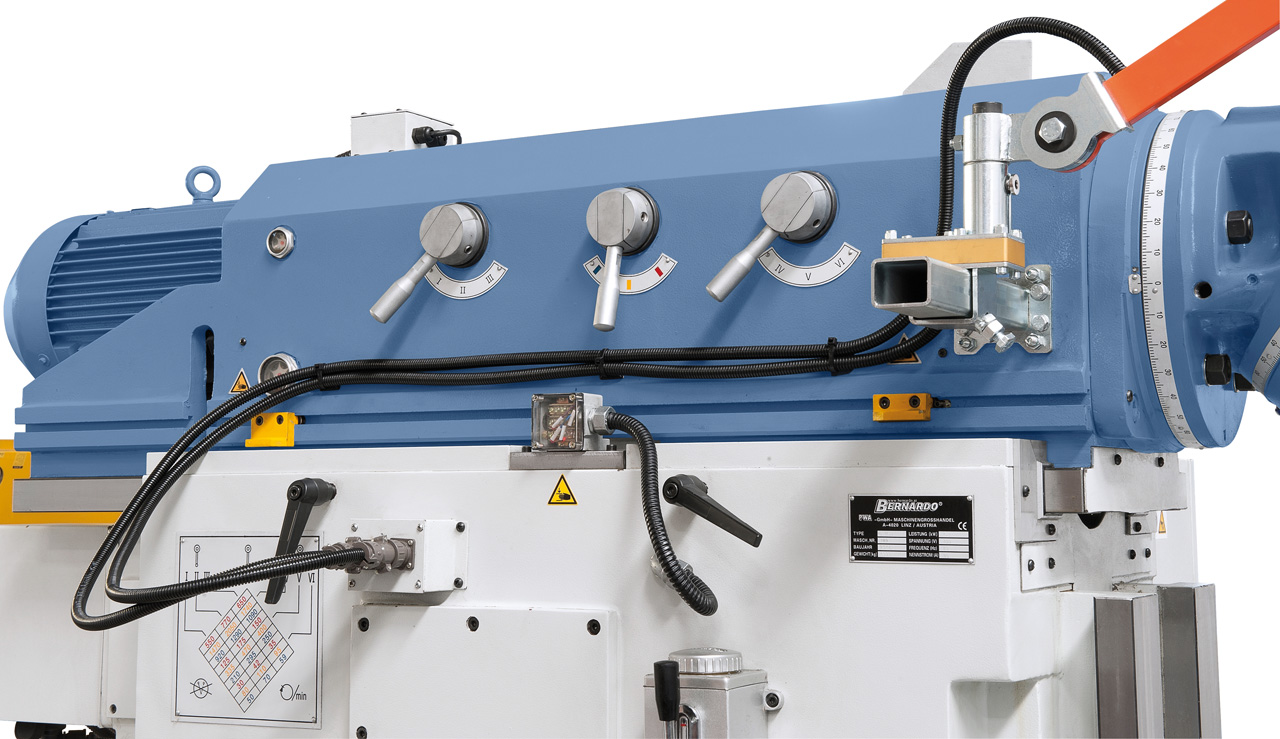

- Oberarm mit übersichtlich aufgebautem Schaltgetriebe für die Spindeldrehzahl
- Spielfrei vorgespannte Kugelumlaufspindeln in allen drei Achsen
- Gehärtete, nitrierte und geschliffene Zahnräder, im Ölbad laufend
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten

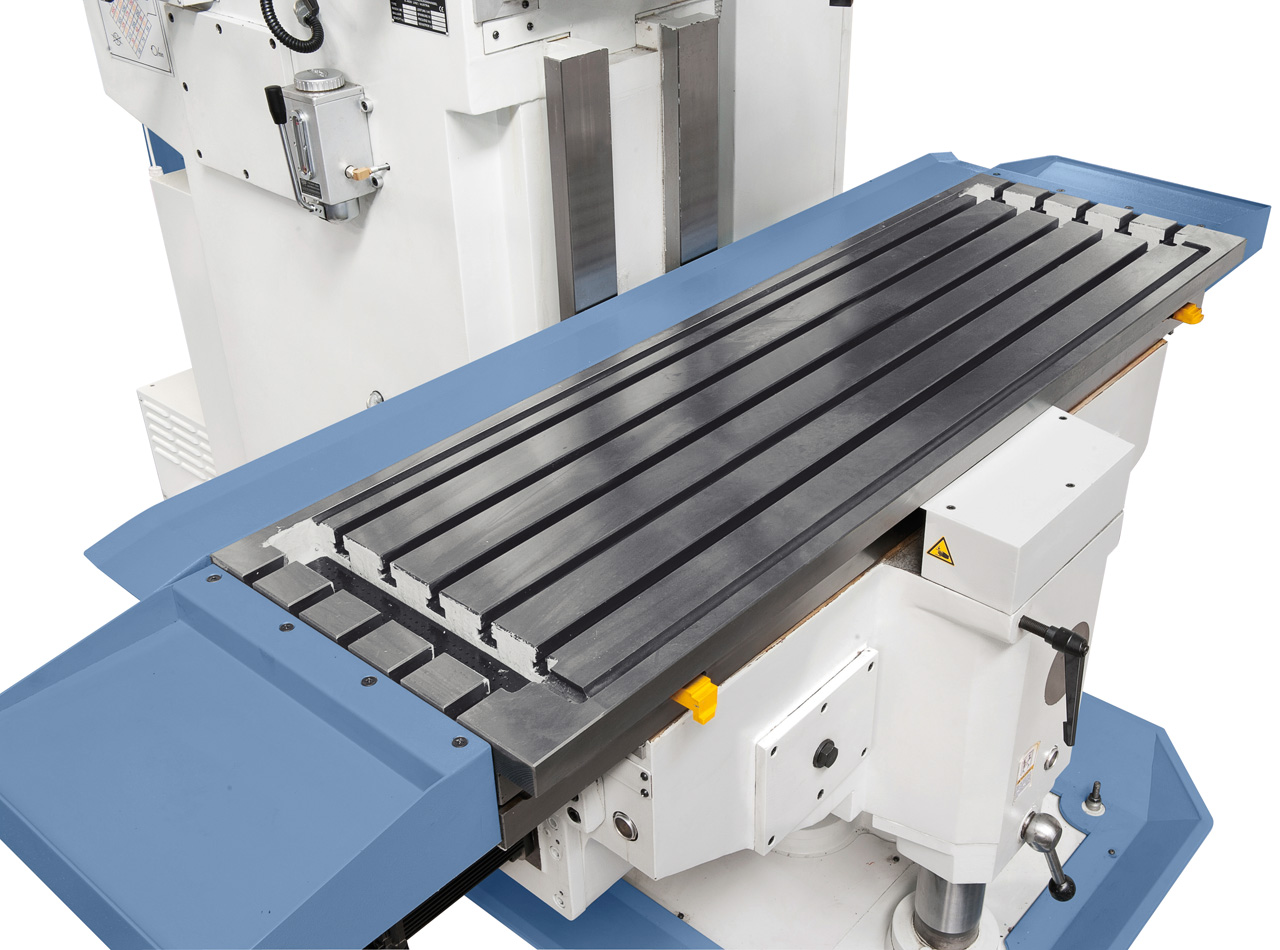

- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Ausgestattet mit Zentralschmierung für die Führungsbahnen
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschüben
- Großdimensionierte Schwalbenschwanzführung in der x-Achse, Rechteckführung in der z-Achse gewährleisten erhöhte Stabilität
Bernardo Lieferumgang

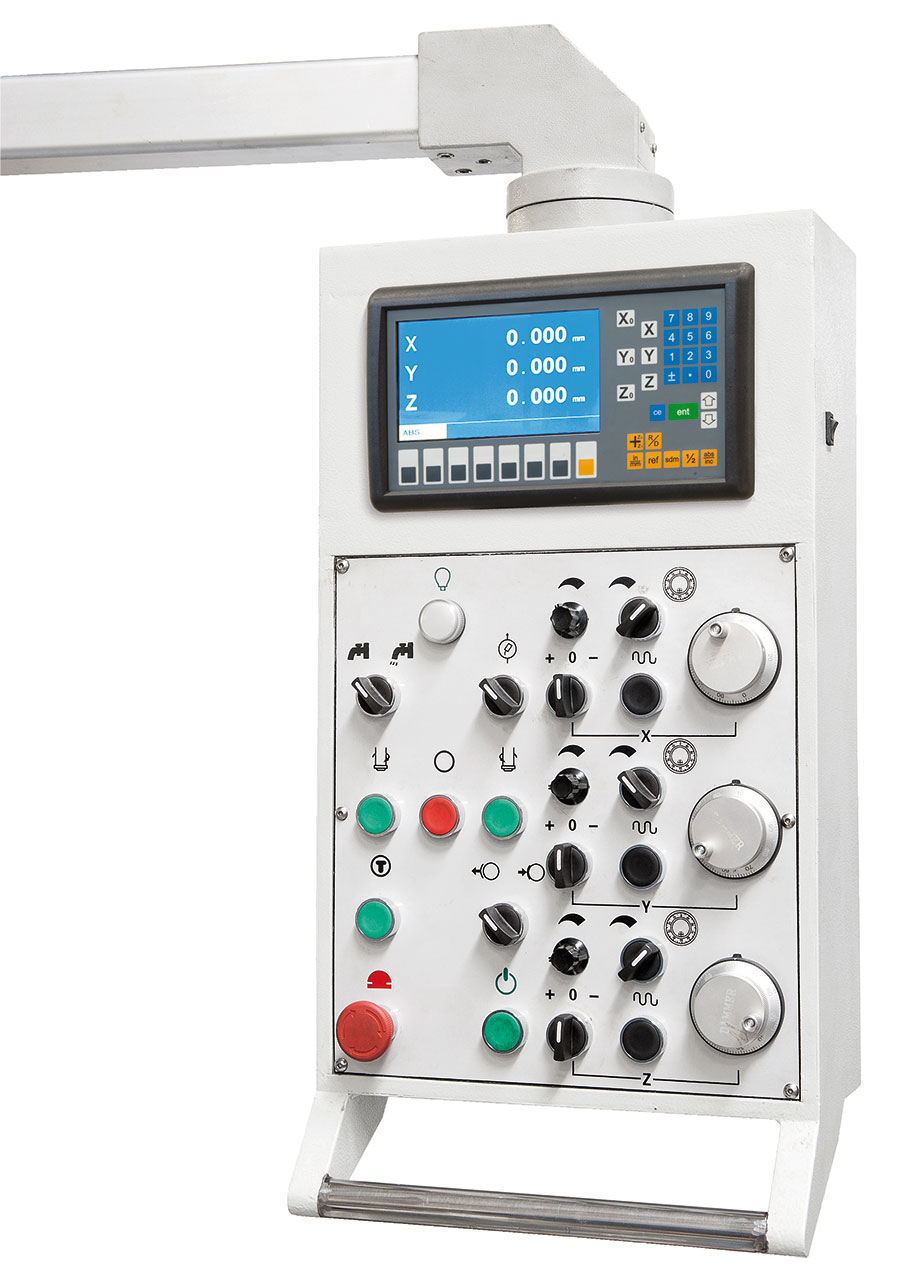

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Elektronische Handräder
- Anzugsspindel
- Kühlmitteleinrichtung
- Kühlmittelwanne
- LED-Maschinenleuchte

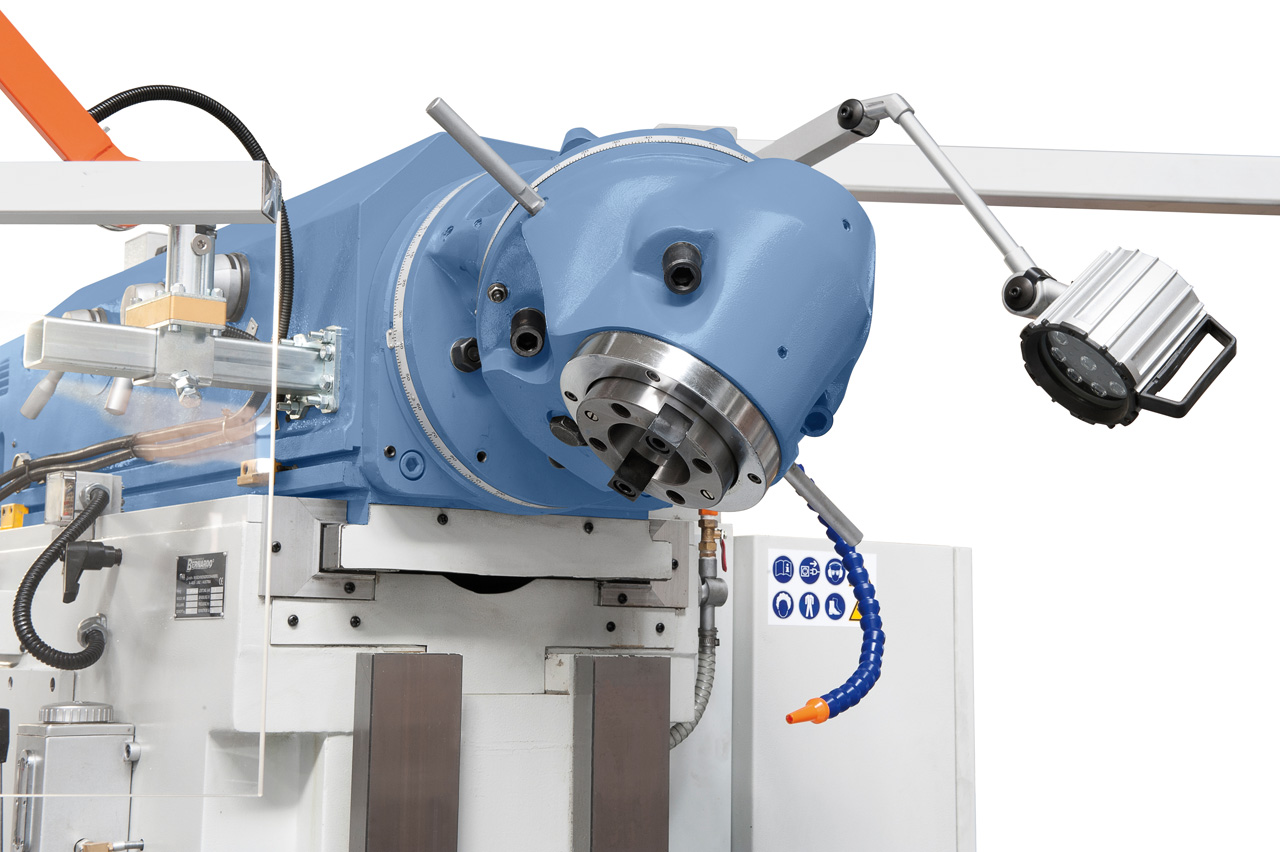

- Universalfräskopf
- Universelle Schutzeinrichtung
- Spindelbremse
- Kugelumlaufspindeln in allen Achsen
- Automatische Zentralschmierung
- Kombi-Aufsteckfräsdorn
- Bedienwerkzeug
