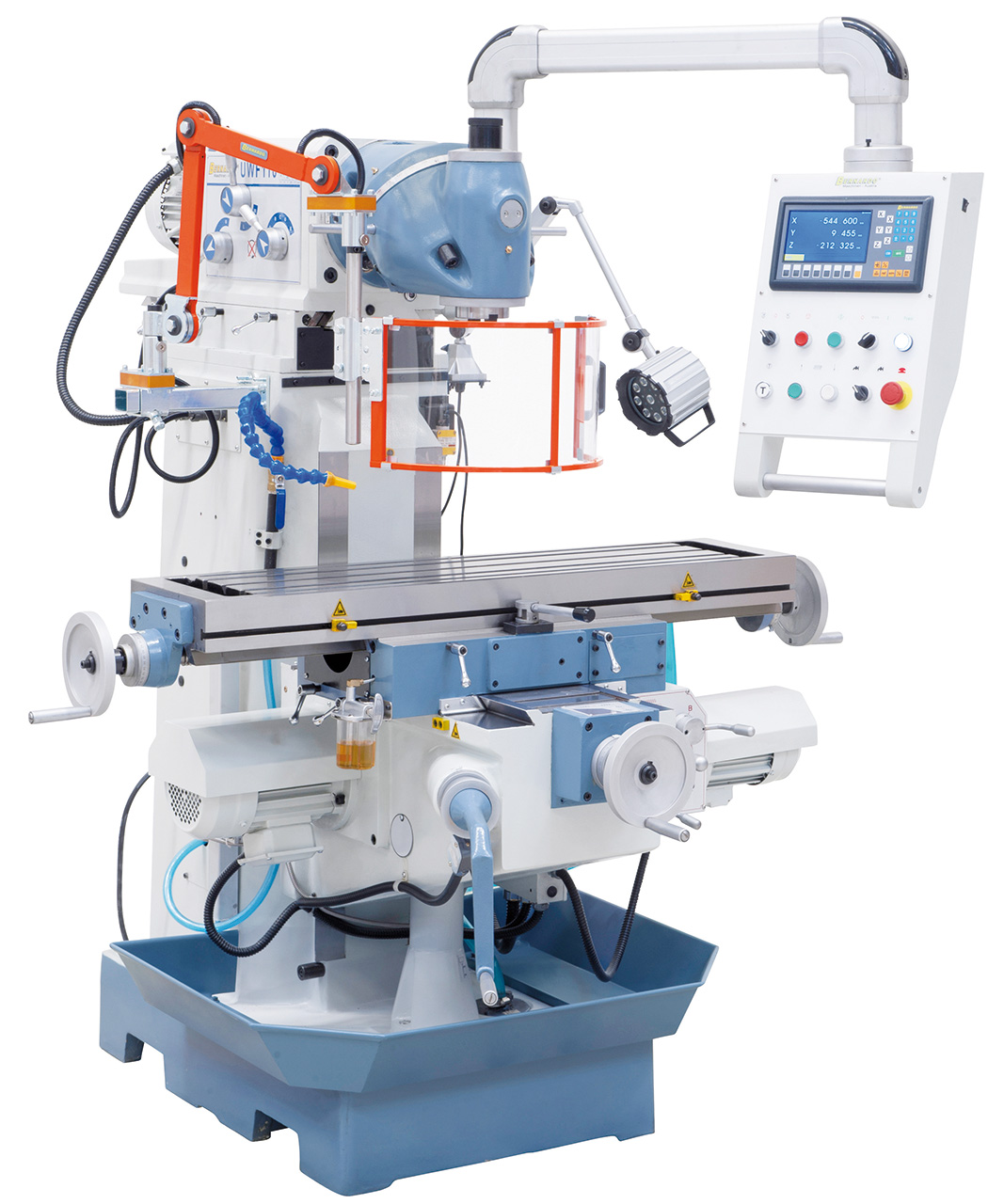

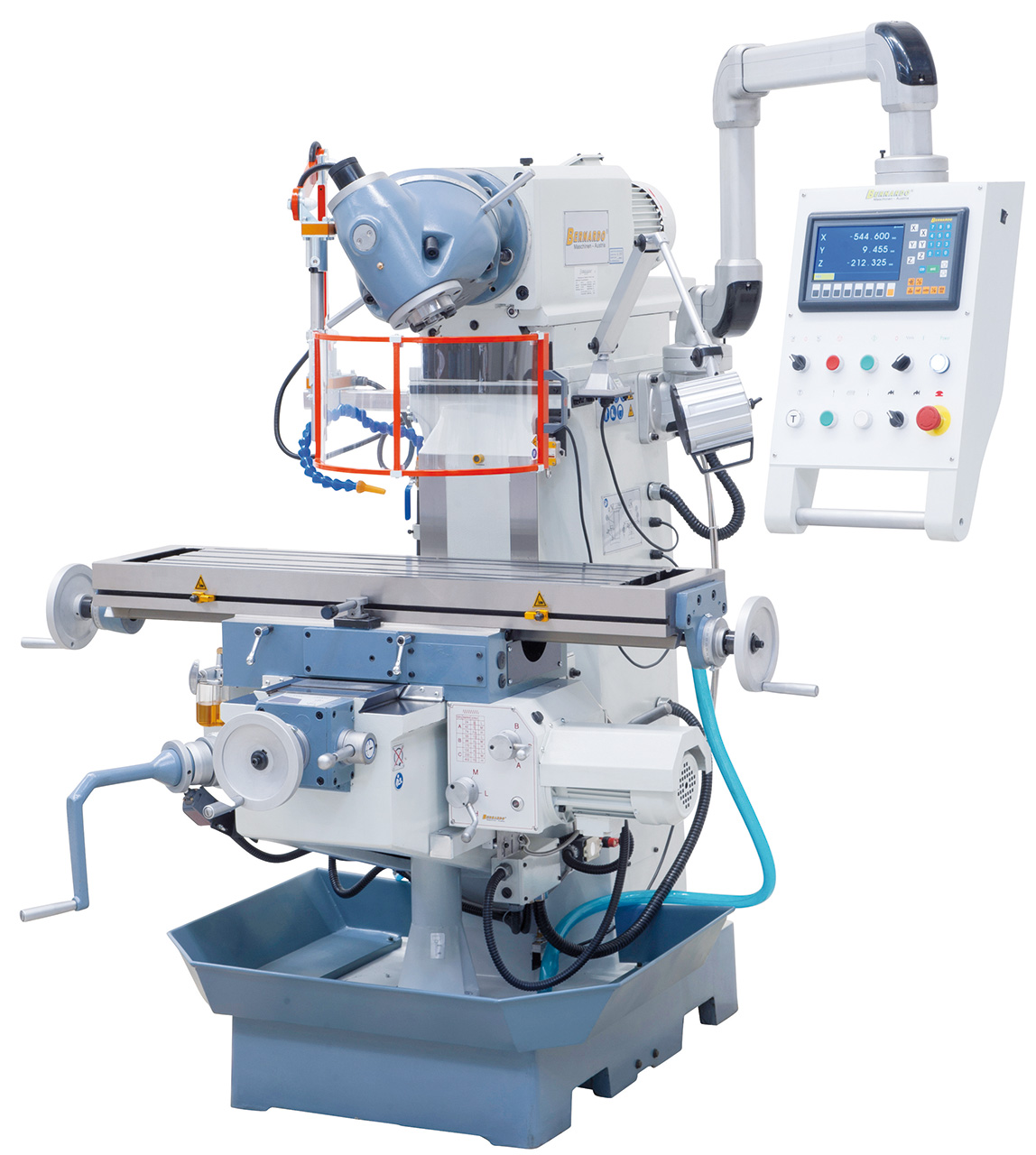

Bernardo Universalfräsmaschine UWF 110 inkl. 3-Achs-Digitalanzeige ES-12 H *
15.791,00 €
Versandkostenfrei
Nicht mehr verfügbar
Produktinformationen "Bernardo Universalfräsmaschine UWF 110 inkl. 3-Achs-Digitalanzeige ES-12 H *"
Die Universalfräsmaschine UWF 110 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dank ihrer großen Vielseitigkeit und der einfachen Umrüstung kann sie in Werkstätten zur Bearbeitung von kleinen und mittelgroßen Serien mit Erfolg eingesetzt werden.
Bernardo Technische Daten
|
Tischgröße |
1120 x 260 mm |
|
T-Nutengröße |
14 mm |
|
Spindelaufnahme |
ISO 40 |
|
Spindeldrehzahl |
45 - 1660 U/min |
|
Stufenzahl |
11 |
|
Schwenkbereich Fräskopf |
360° |
|
Verfahrweg längs (x) |
600 mm |
|
Verfahrweg quer (y) |
250 mm |
|
Verfahrweg vertikal (z) |
400 mm |
|
Abstand Spindel / Tisch |
175 - 520 mm |
|
Ausladung |
0 - 550 mm |
|
Vorschubbereich längs / quer |
(9) 24 - 402 mm/min |
|
Eilgang z-Achse |
660 mm/min |
|
Motorleistung |
2,2 kW |
|
Maschinenabmessung (B x T x H) |
1570 x 1470 x 1660 mm |
|
Gewicht ca. |
1380 kg |
Bernardo Funktionen

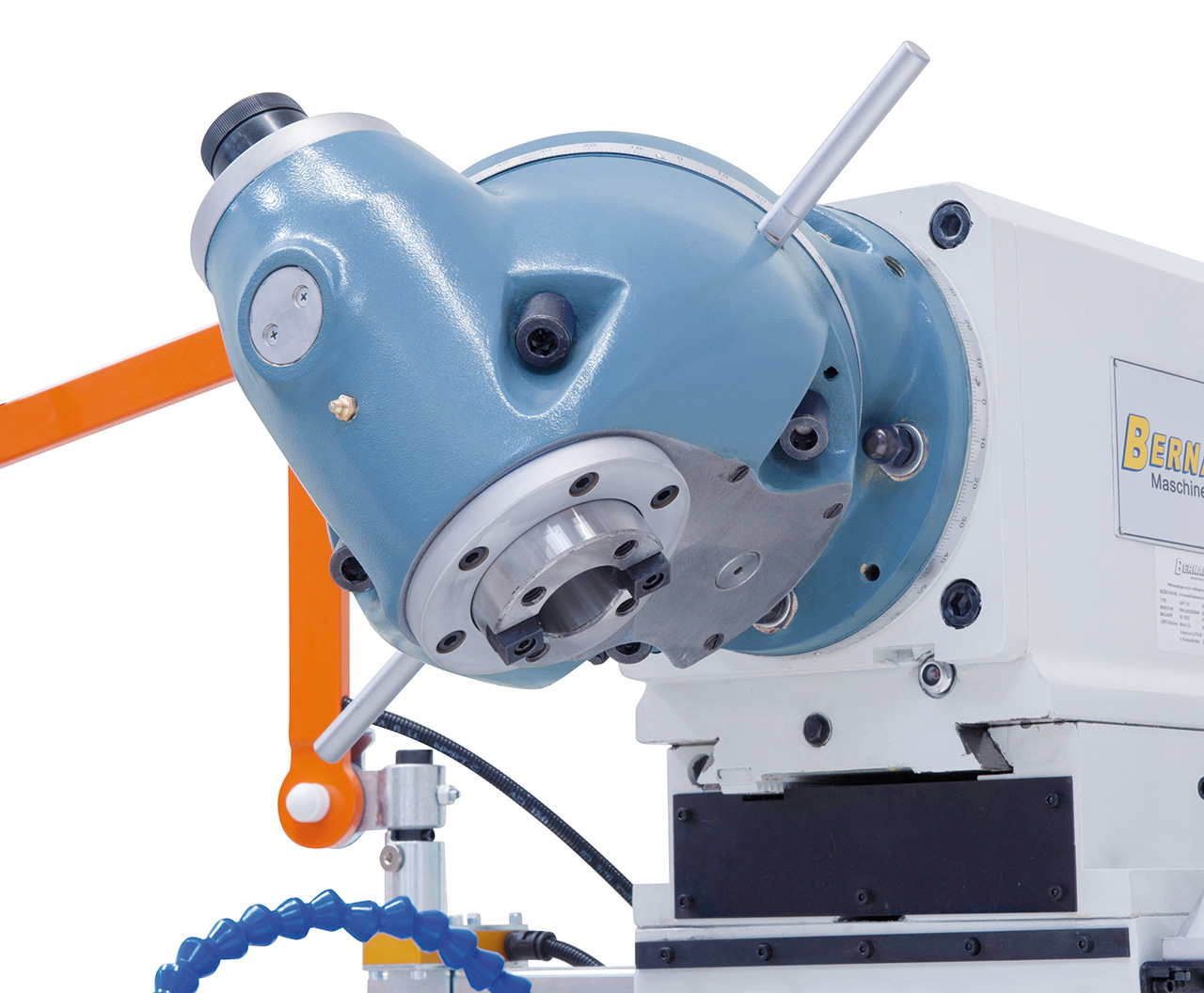

- Universalfräskopf, einstellbar auf sämtliche Winkelpositionen
- Schwenbares Bedienpult mit ergonomisch angebrachten Schaltern
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Schwalbenschwanzführung mit nachstellbaren Keilleisten in allen 3 Achsen

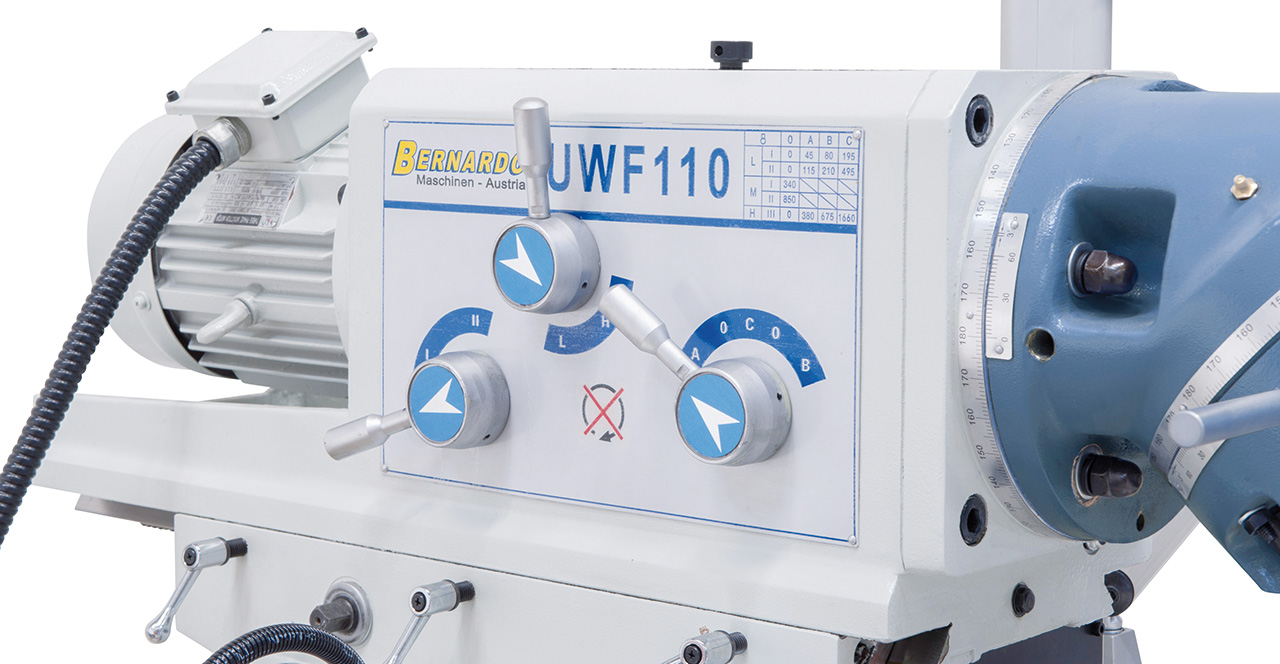

- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Positioniermotor für z-Achse im Lieferumfang enthalten

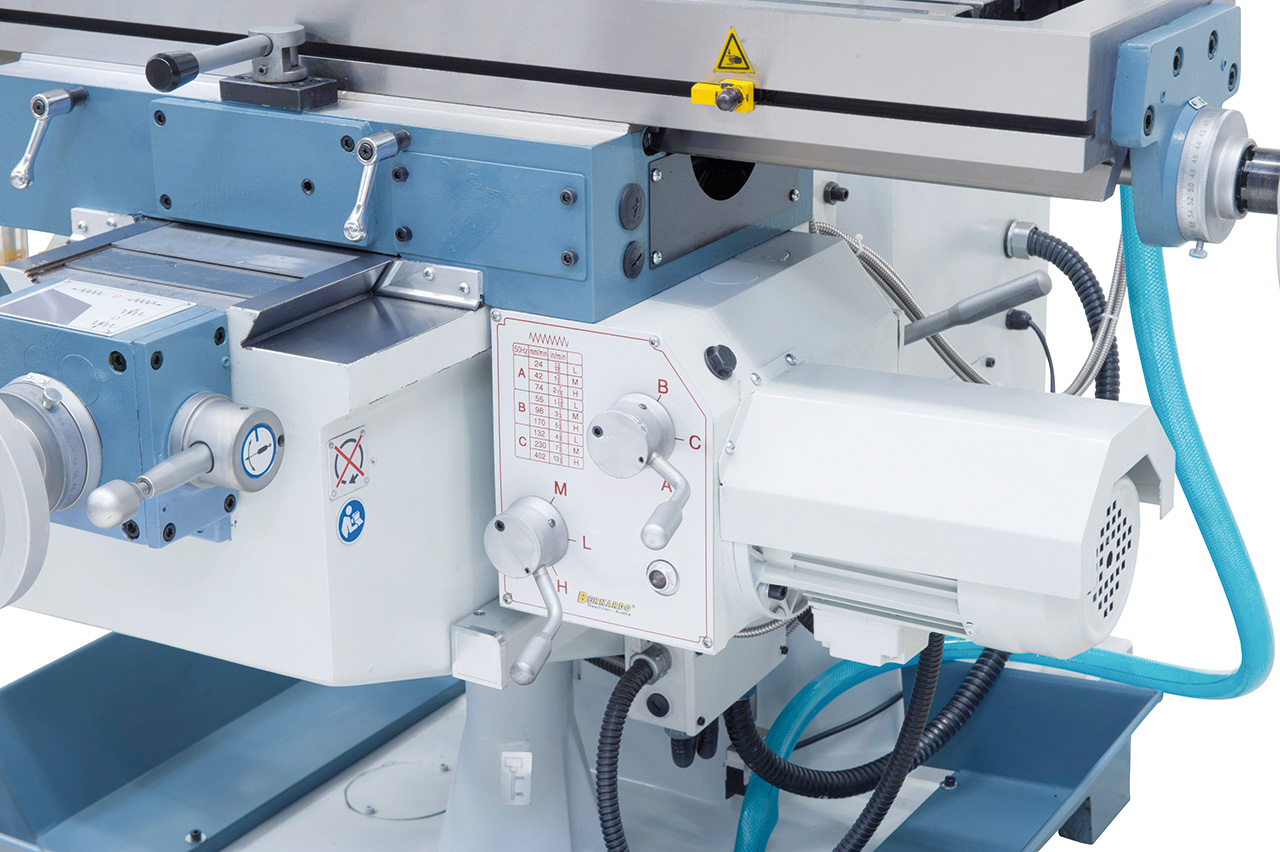

- Serienmäßig mit automatischem Tischvorschub in x- und y-Achse
- Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
- Digitale Positionsanzeige für x-, y- und z-Achse im Lieferumfang enthalten
Bernardo Lieferumgang

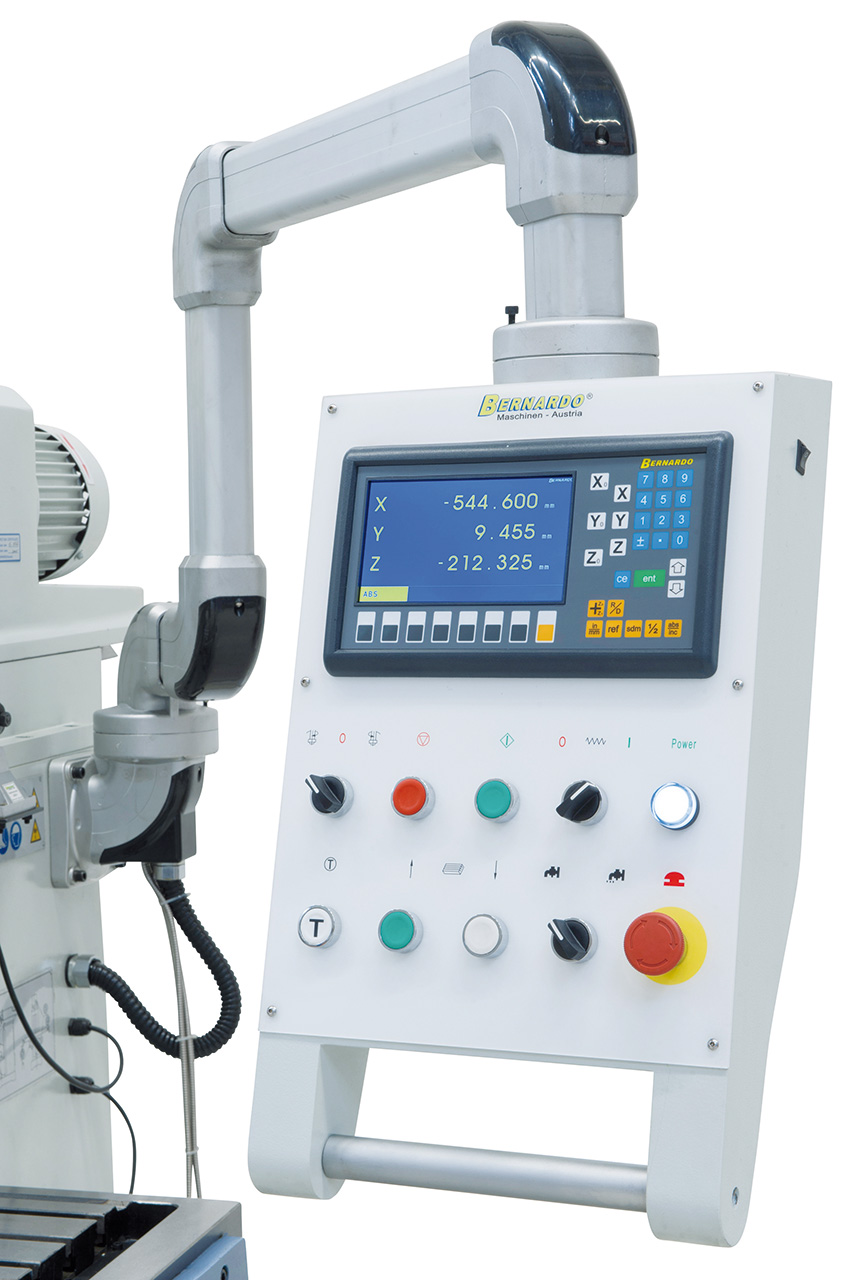

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- LED-Maschinenleuchte
- Kühlmitteleinrichtung

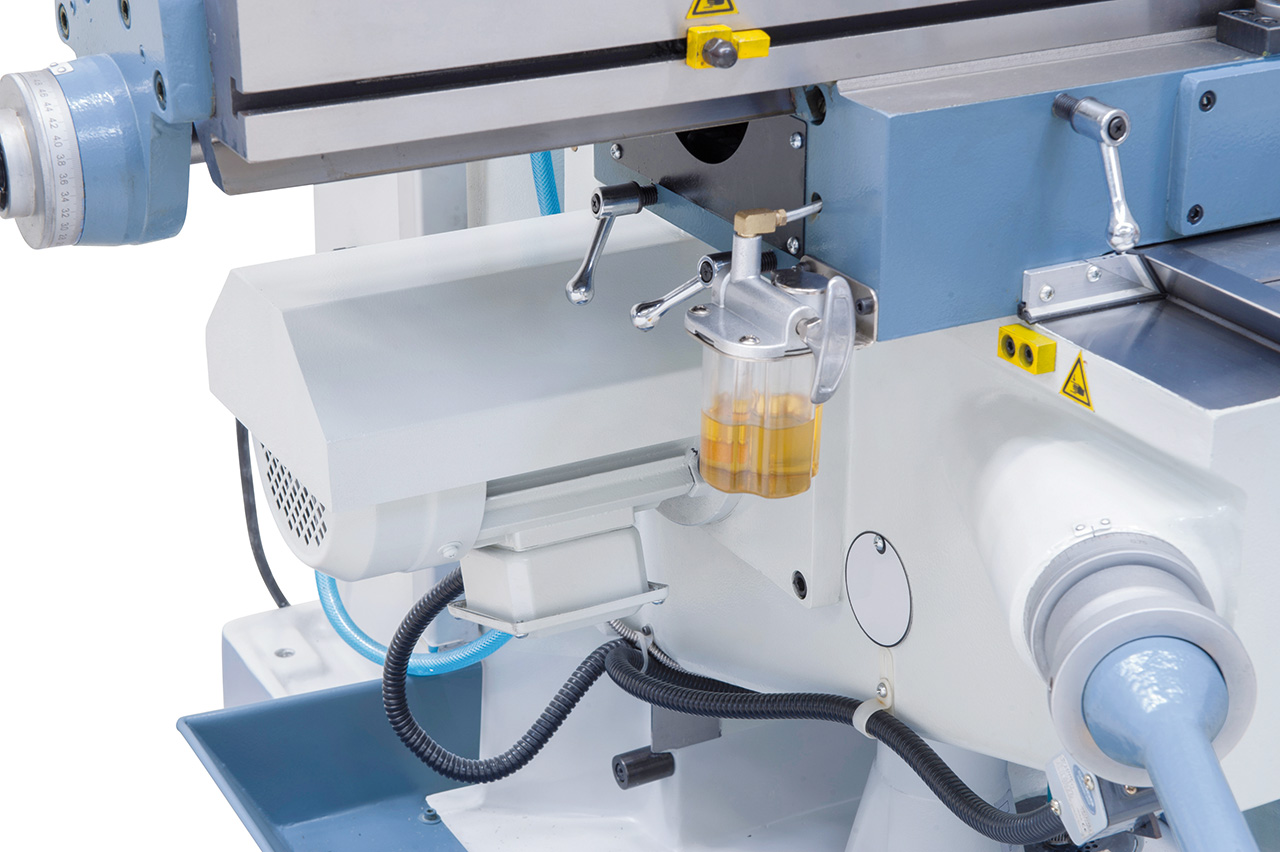

- Zentralschmierung

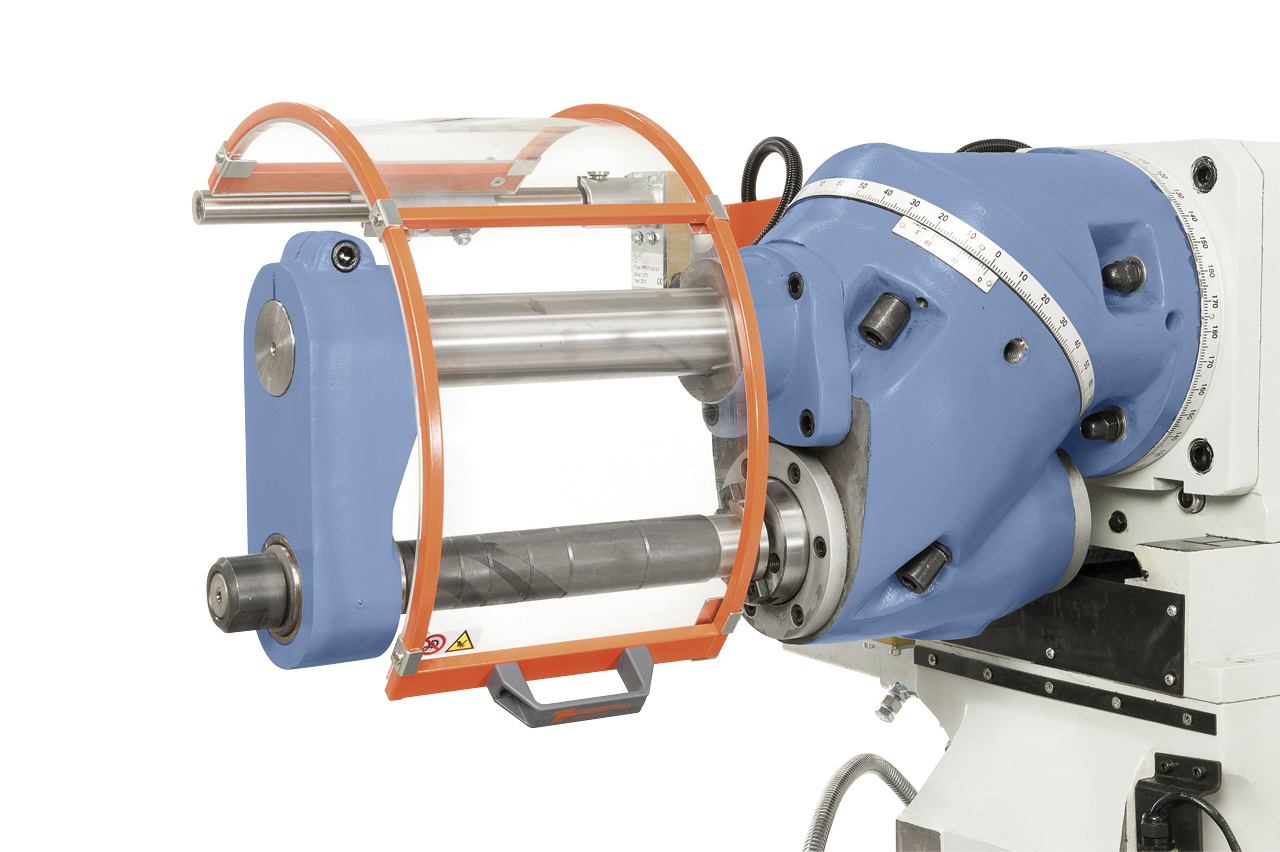

- Gegenlager
- Langer Fräsdorn 32 mm
- Vorschub für x- und y-Achse
- Positionermotor für z-Achse
- Kühlmittelwanne
- Verstellbare Schutzeinrichtung
- Bedienwerkzeug
