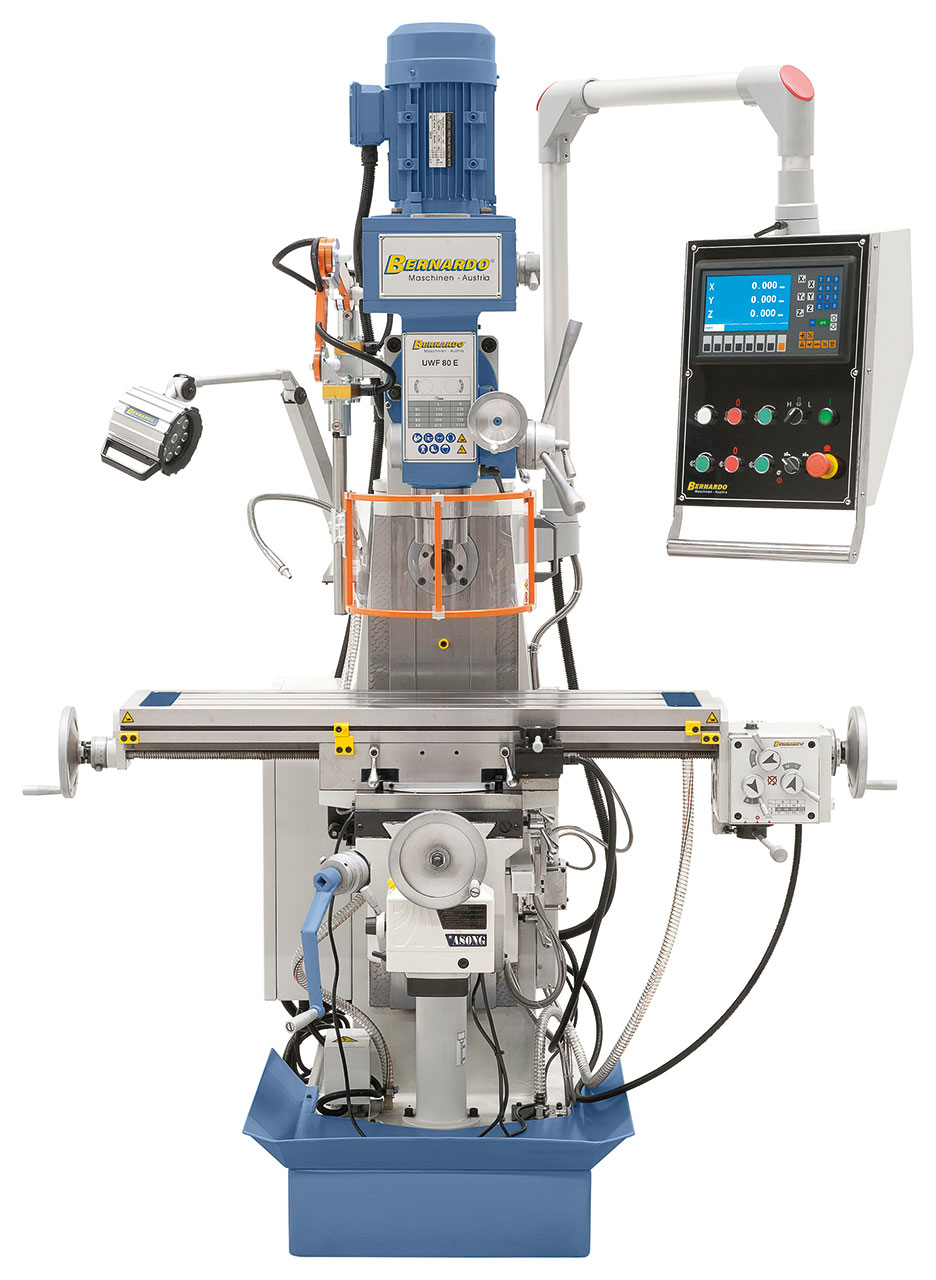

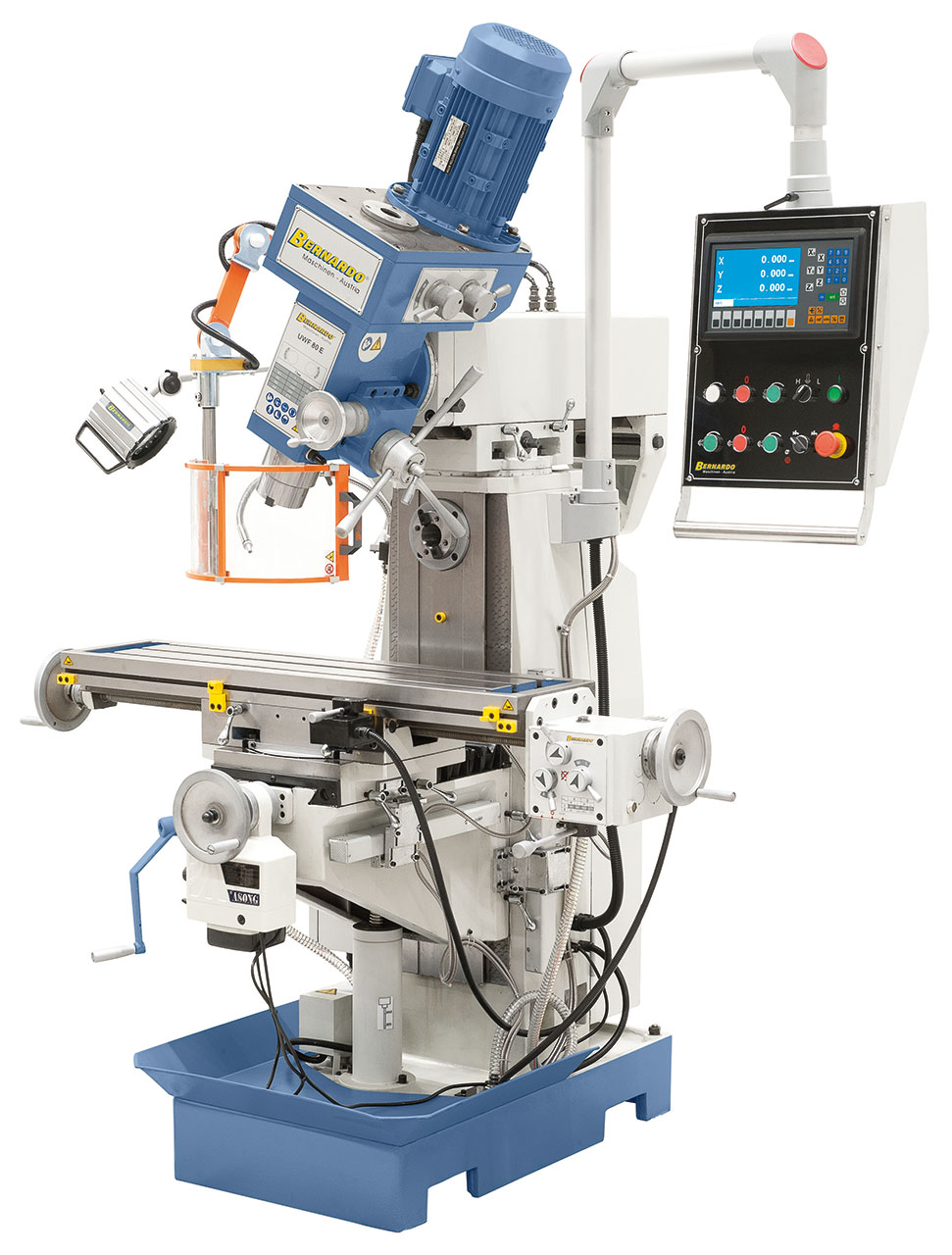

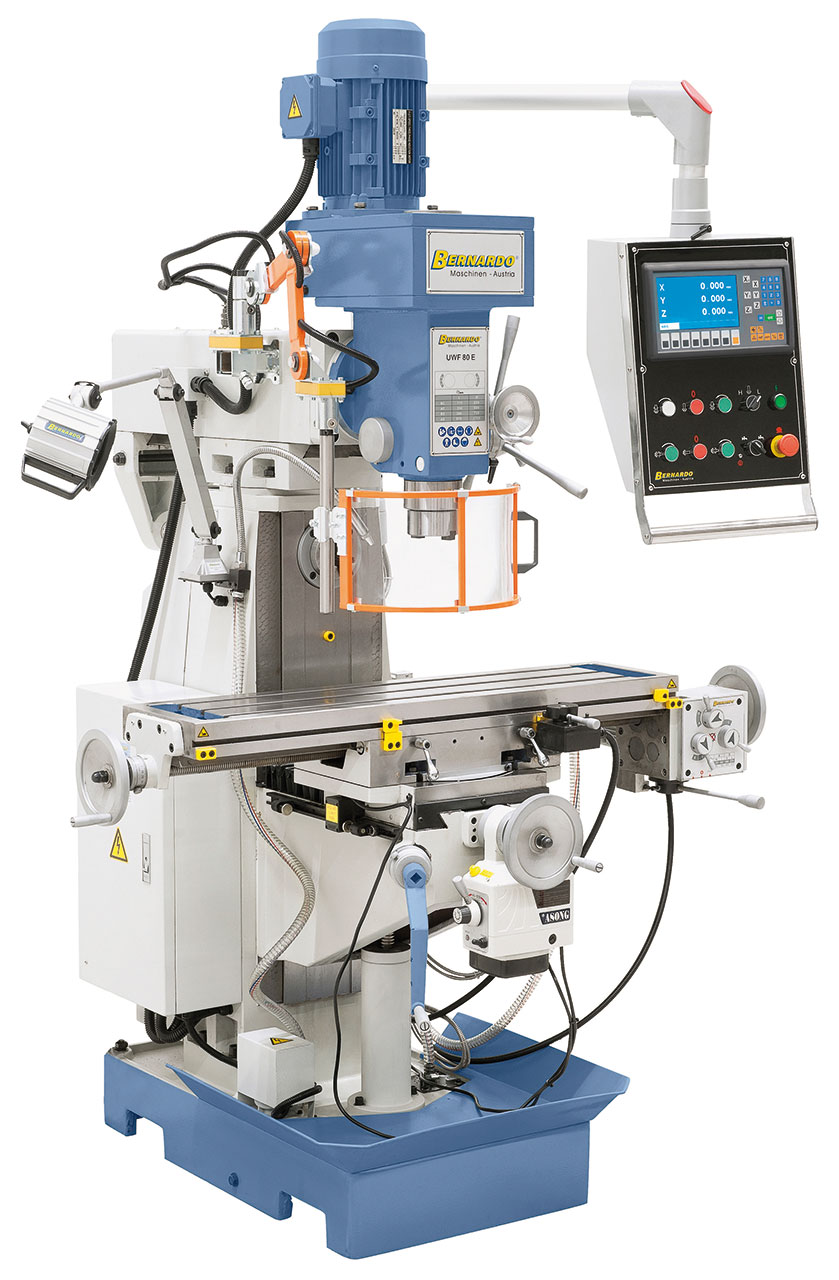

Bernardo Universalfräsmaschine UWF 80 E inkl. 3-Achs-Digitalanzeige ES-12 H und y-Vorschub
11.781,00 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Universalfräsmaschine UWF 80 E inkl. 3-Achs-Digitalanzeige ES-12 H und y-Vorschub"
Die robuste Universalfräsmaschine UWF 80 E ist durch die Kombination von Horizontal- und Vertikalspindel für die Produktion von Einzel- und Kleinserien geeignet. Durch die Tischaufspannfläche von 1000 x 240 mm können auch größere Werkstücke einfach bearbeitet werden.
Bernardo Technische Daten
|
Tischgröße |
1000 x 240 mm |
|
Spindelaufnahme |
ISO 40 |
|
Spindeldrehzahl vertikal |
(8) 115 - 1750 U/min |
|
Spindeldrehzahl horizontal |
(9) 60 - 1350 U/min |
|
Pinolenhub |
125 mm |
|
Verfahrweg längs (x) |
590mm |
|
Verfahrweg quer (y) |
180 mm |
|
Verfahrweg vertikal (z) |
320 mm |
|
Abstand Spindel / Tisch |
0 - 375 mm |
|
Ausladung |
230 - 685 mm |
|
Tisch schwenkbar |
-45° bis +45° |
|
Spindelkopf Schwenkbereich |
-90° bis +90° |
|
Vorschubbereich, längs |
(8) 32 - 700 mm/min |
|
T-Nutengröße |
14 mm |
|
Motorleistung vertikal |
0,85 / 1,5 kW |
|
Motorleistung horizontal |
1,5 kW |
|
Maschinenabmessung (B x T x H) |
1500x 1430 x 2100 mm |
|
Gewicht ca. |
980 kg |
Bernardo Funktionen
- Vielseitige Anwendungsmöglichkeiten durch die Horizontal- bzw. Vertikalspindel
- Frästisch 45° rechts - links schwenkbar
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager (≤0,015 mm)

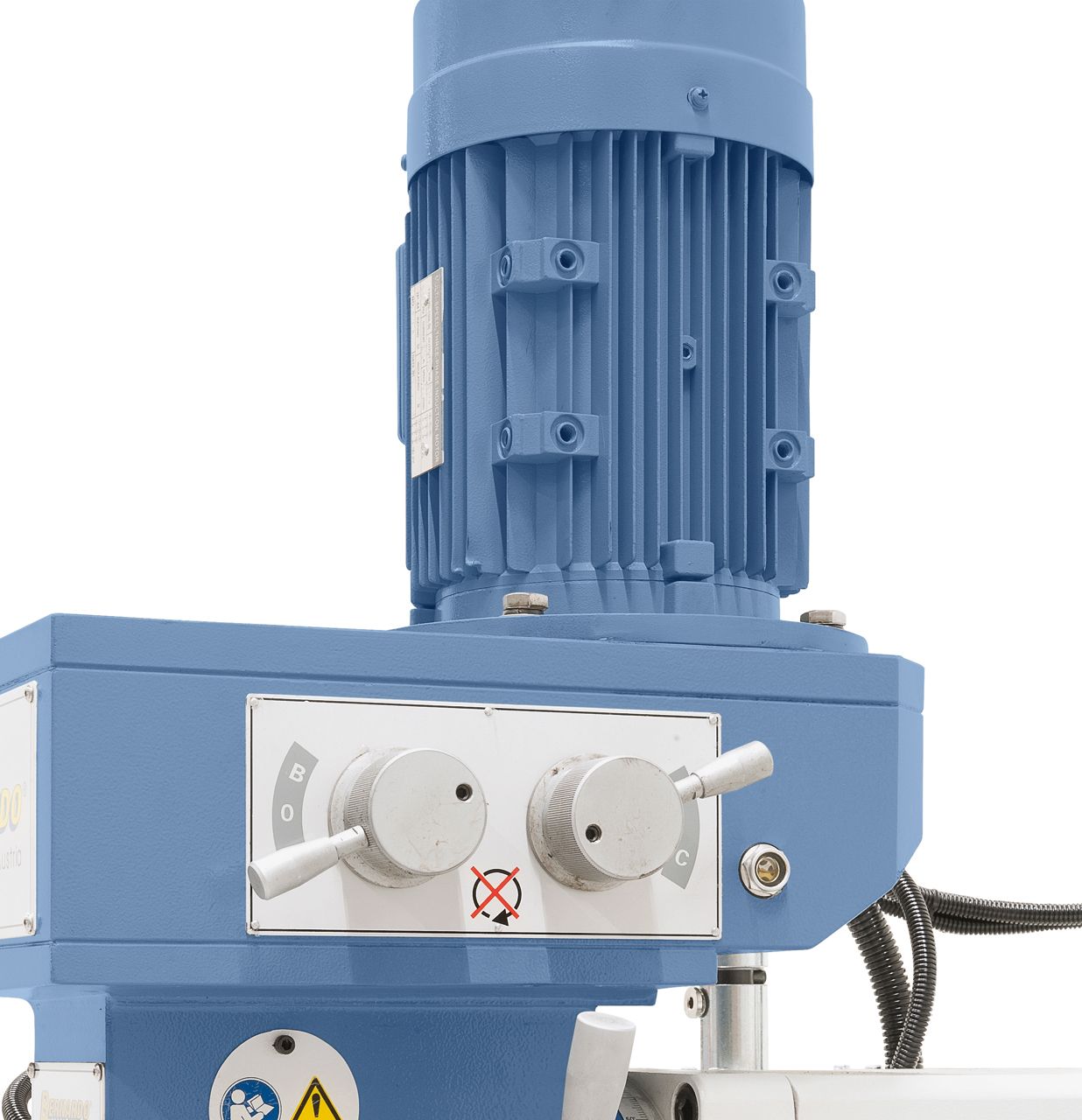

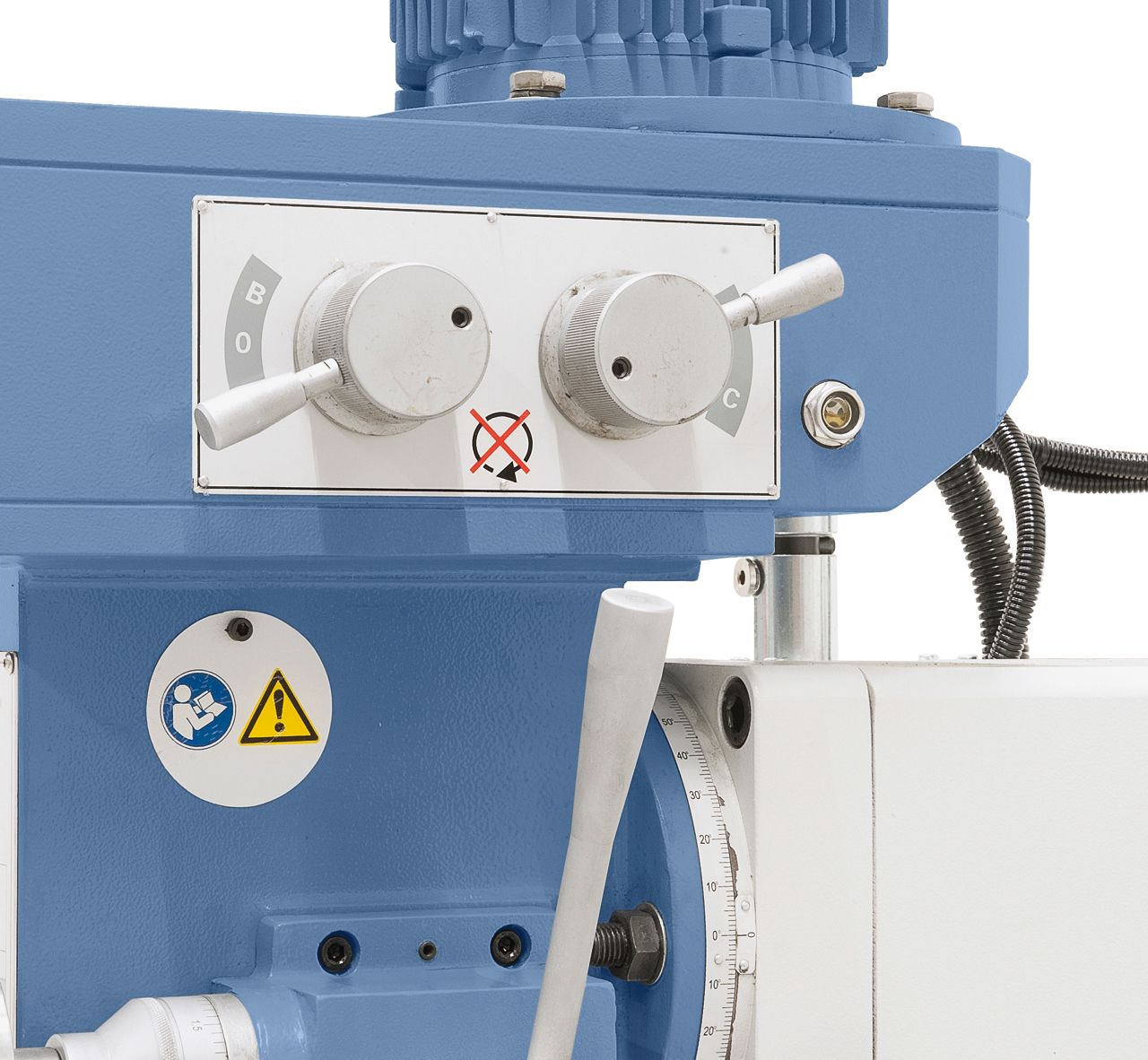

- Komfortable Drehzahleinstellung der Frässpindeln
- Schwenkbarer Fräskopf von -90° bis +90°
- Tischaufspannfläche 1000 x 240 mm

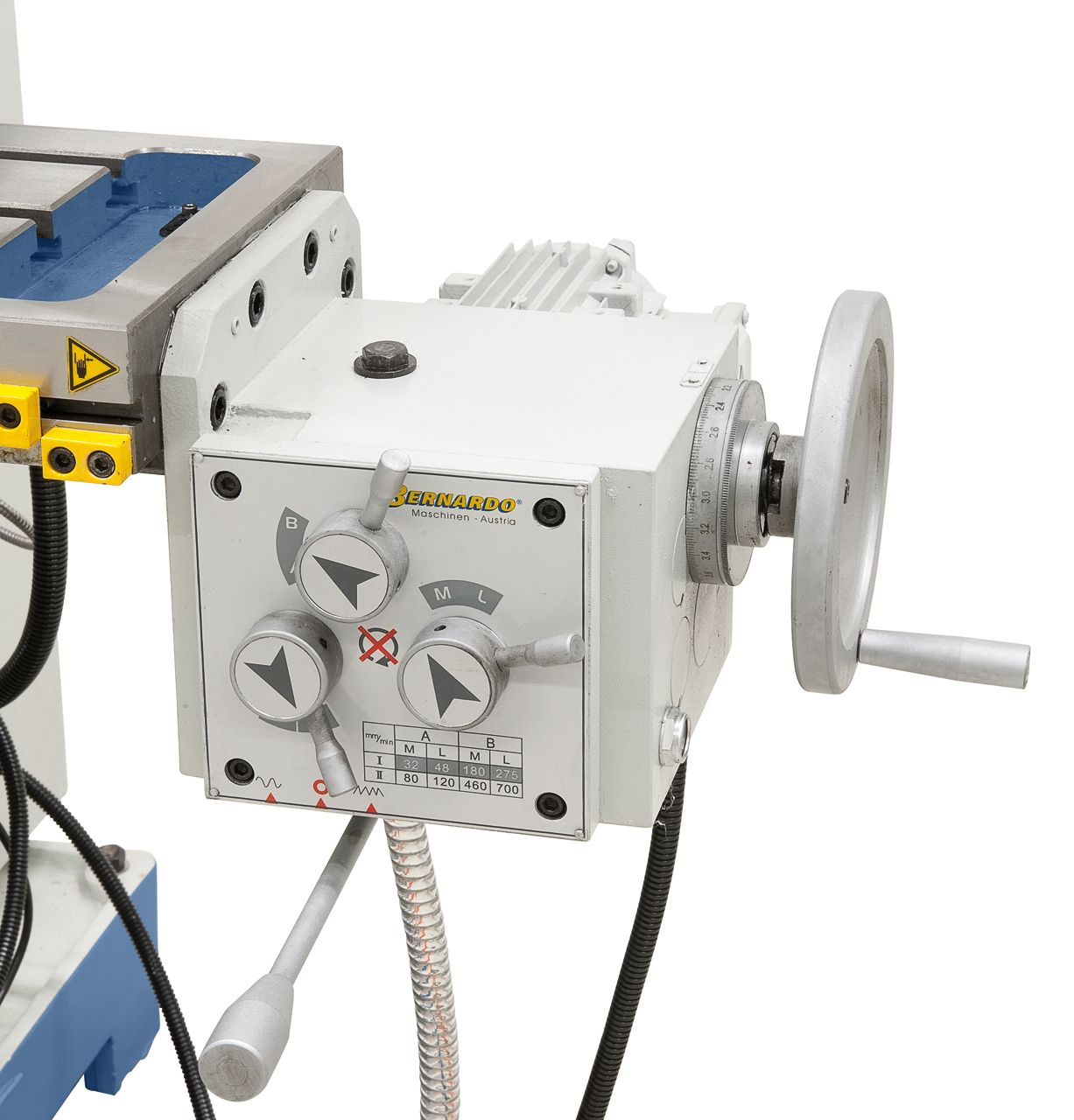

- Automatischer Tischvorschub in x- und y-Achse inklusive Eilgang

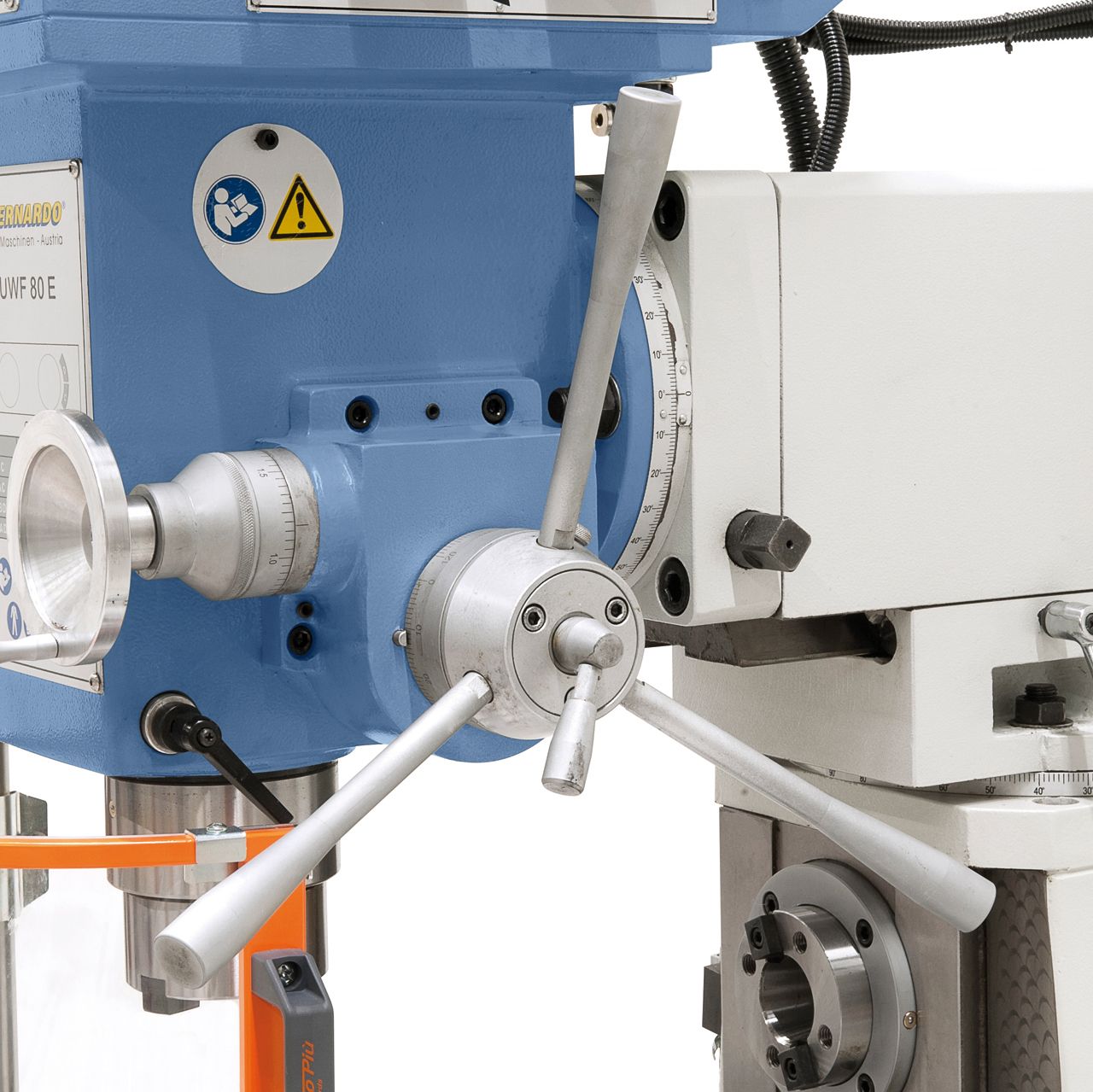

- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Rechts- Linkslaufeinrichtung zum Gewindeschneiden

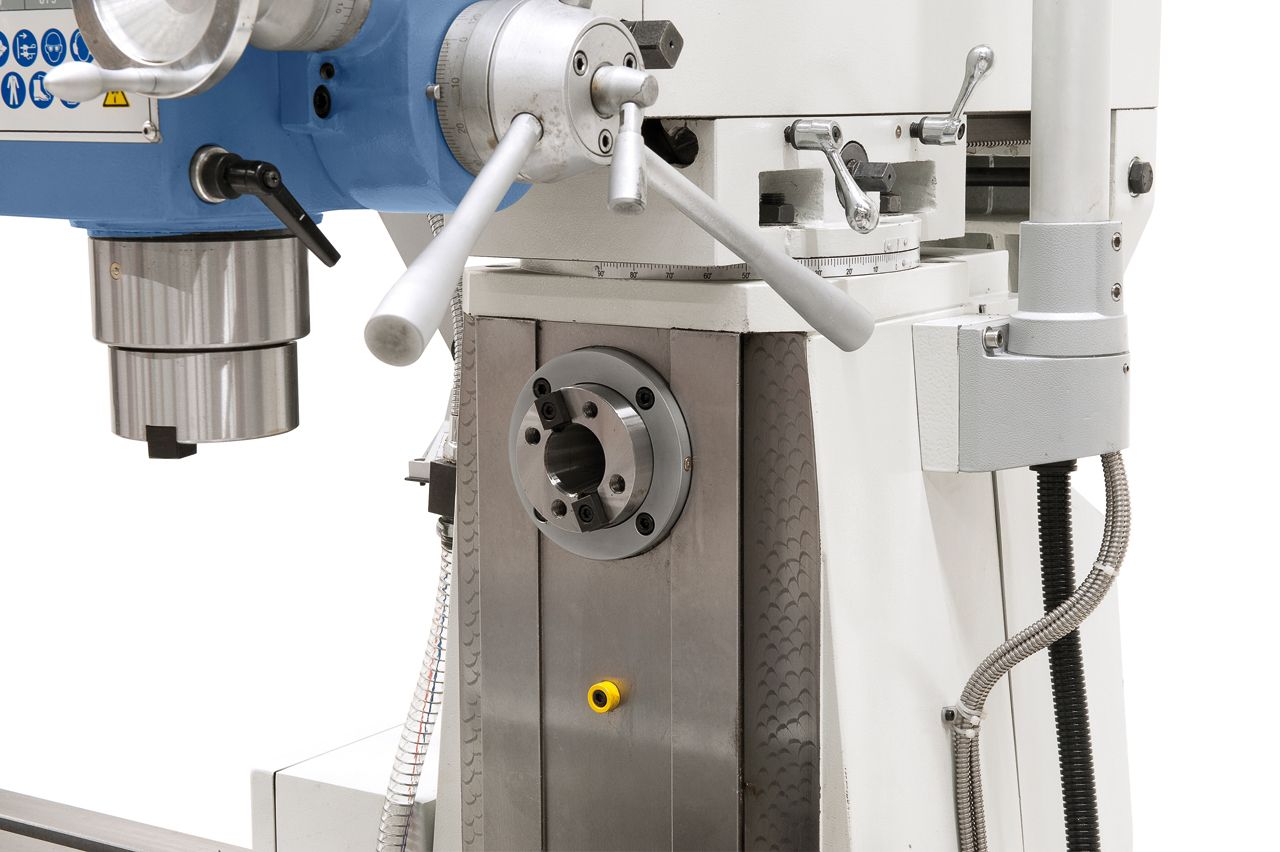

- Schwalbenschwanzführung des Getriebekopfes
- Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
Bernardo Lieferumgang

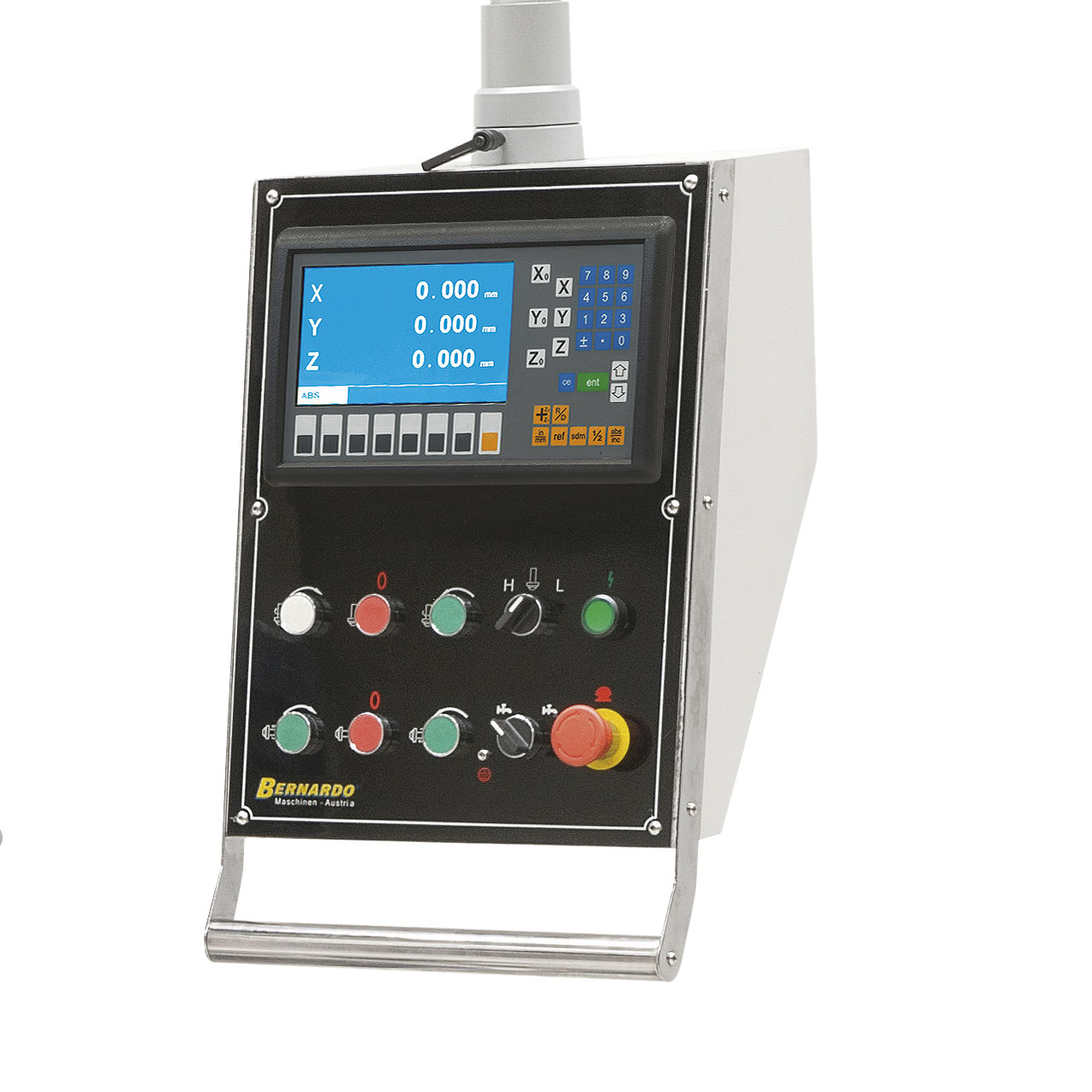

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung

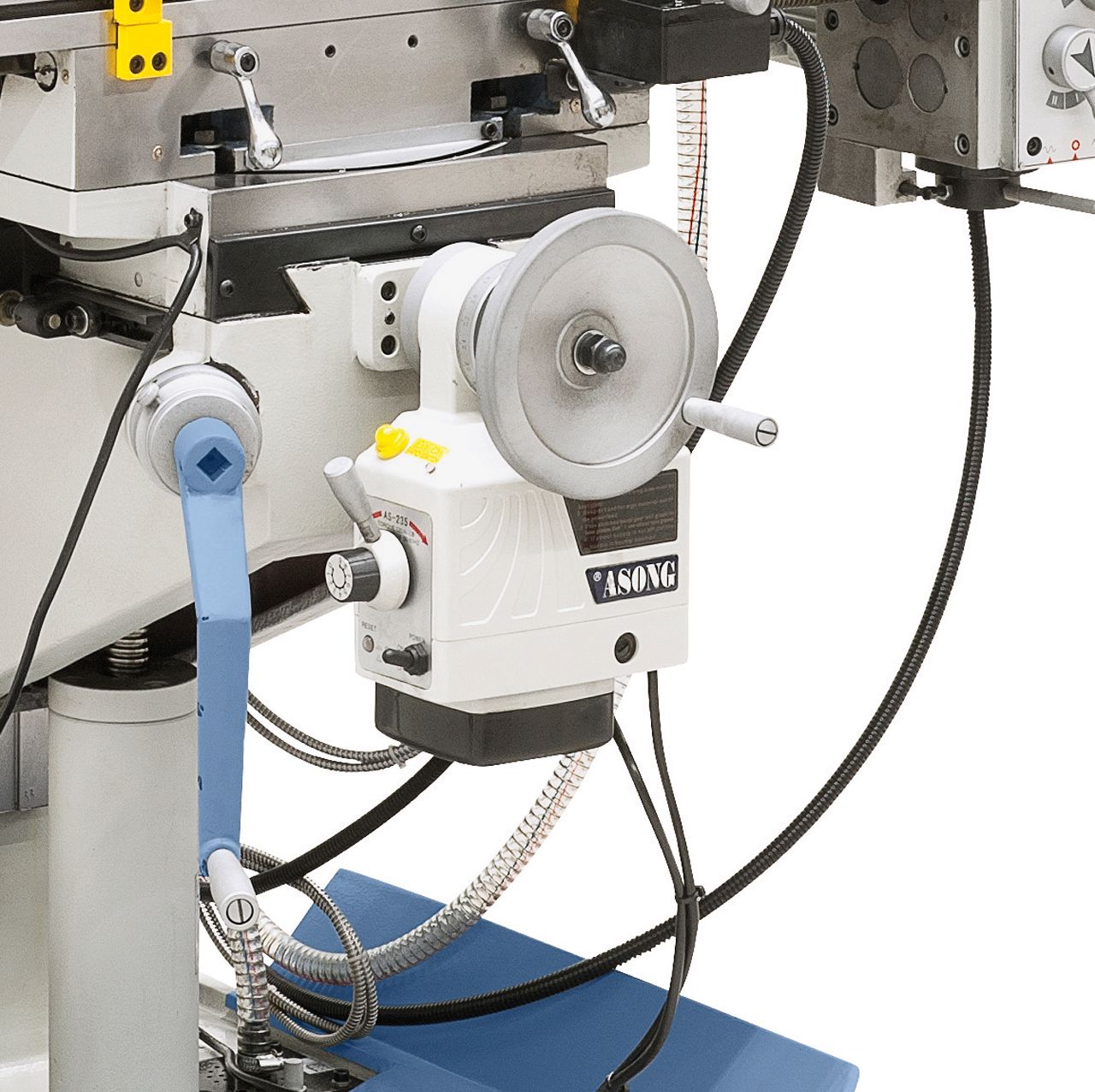

- Automatischer Frästischvorschub für x-Achse
- Automatischer Frästischvorschub für y-Achse
- Adapter ISO 40 / MK 3
- Adapter ISO 40 / B 18
- Reduzierhülse MK 3/2
- Langer Fräsdorn ISO 40 / 27 mm

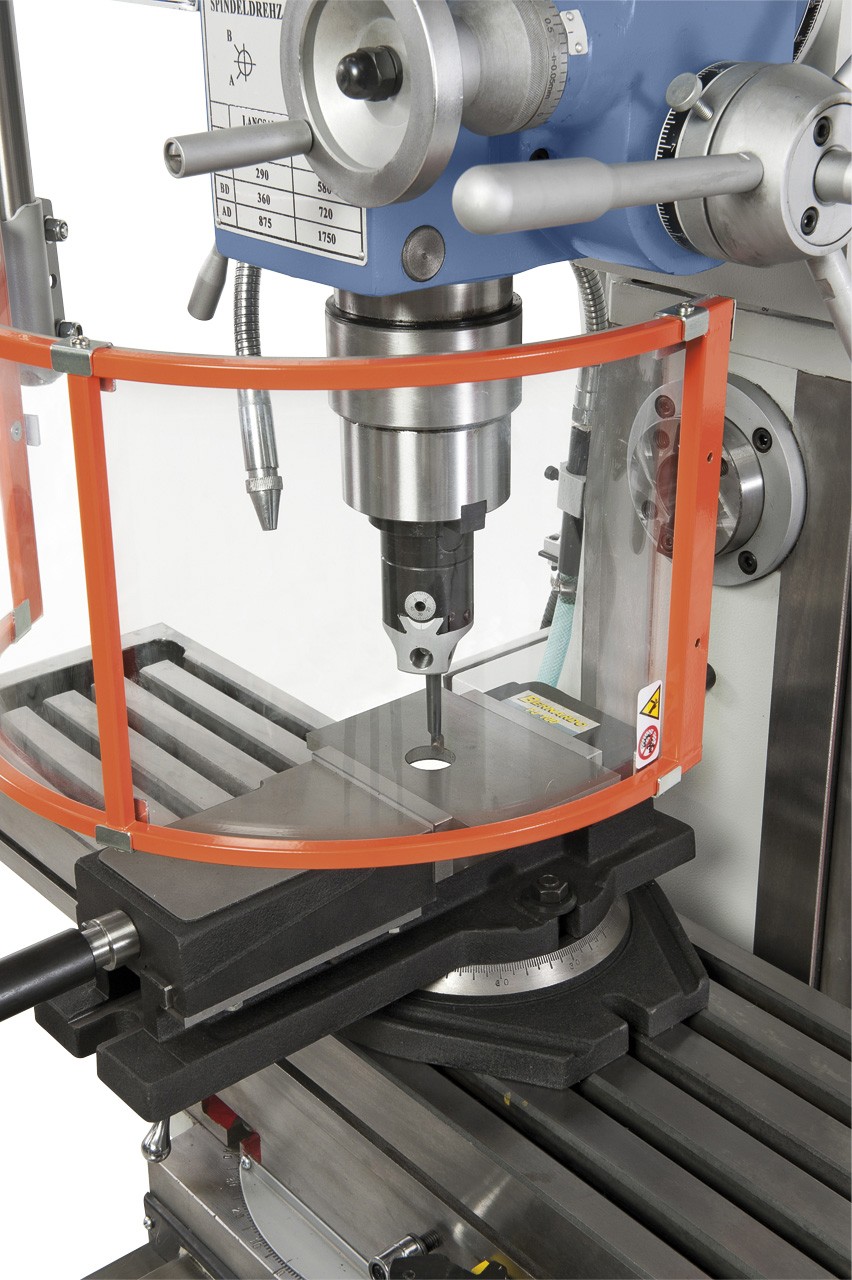

- Verstellbare Schutzeinrichtung

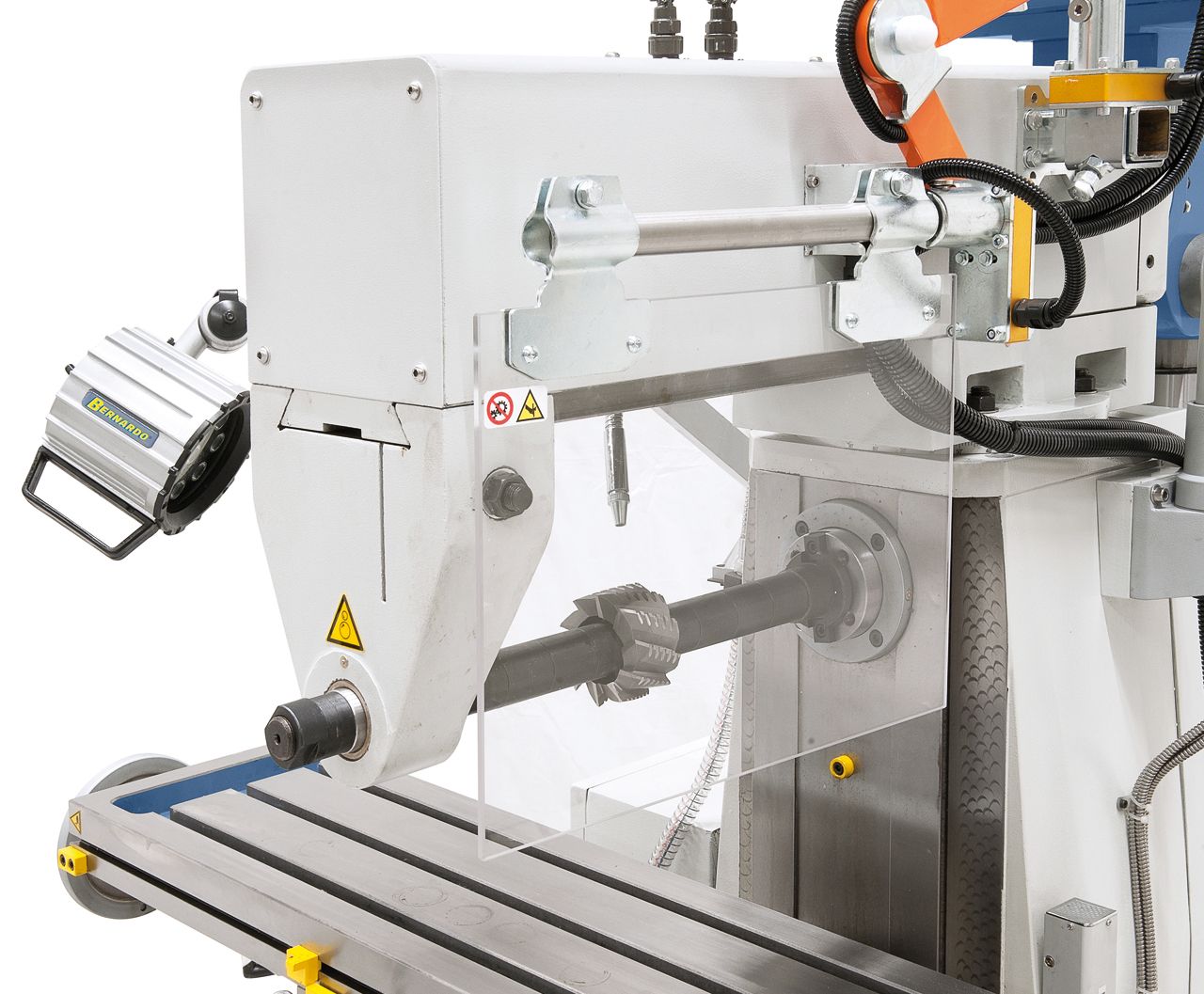

- Schutzabdeckung zum Horizontalfräsen
- Horizontalgegenlager
