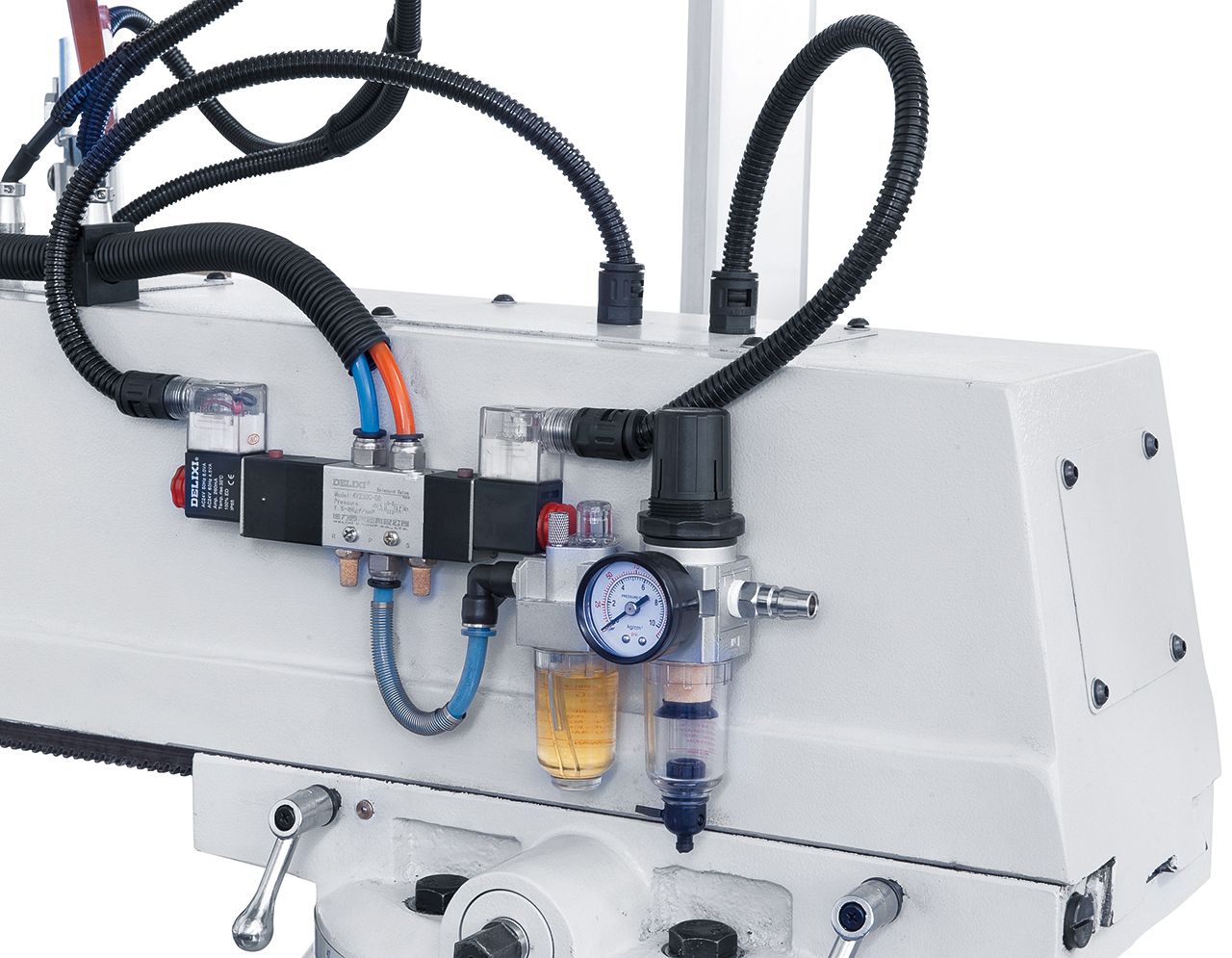

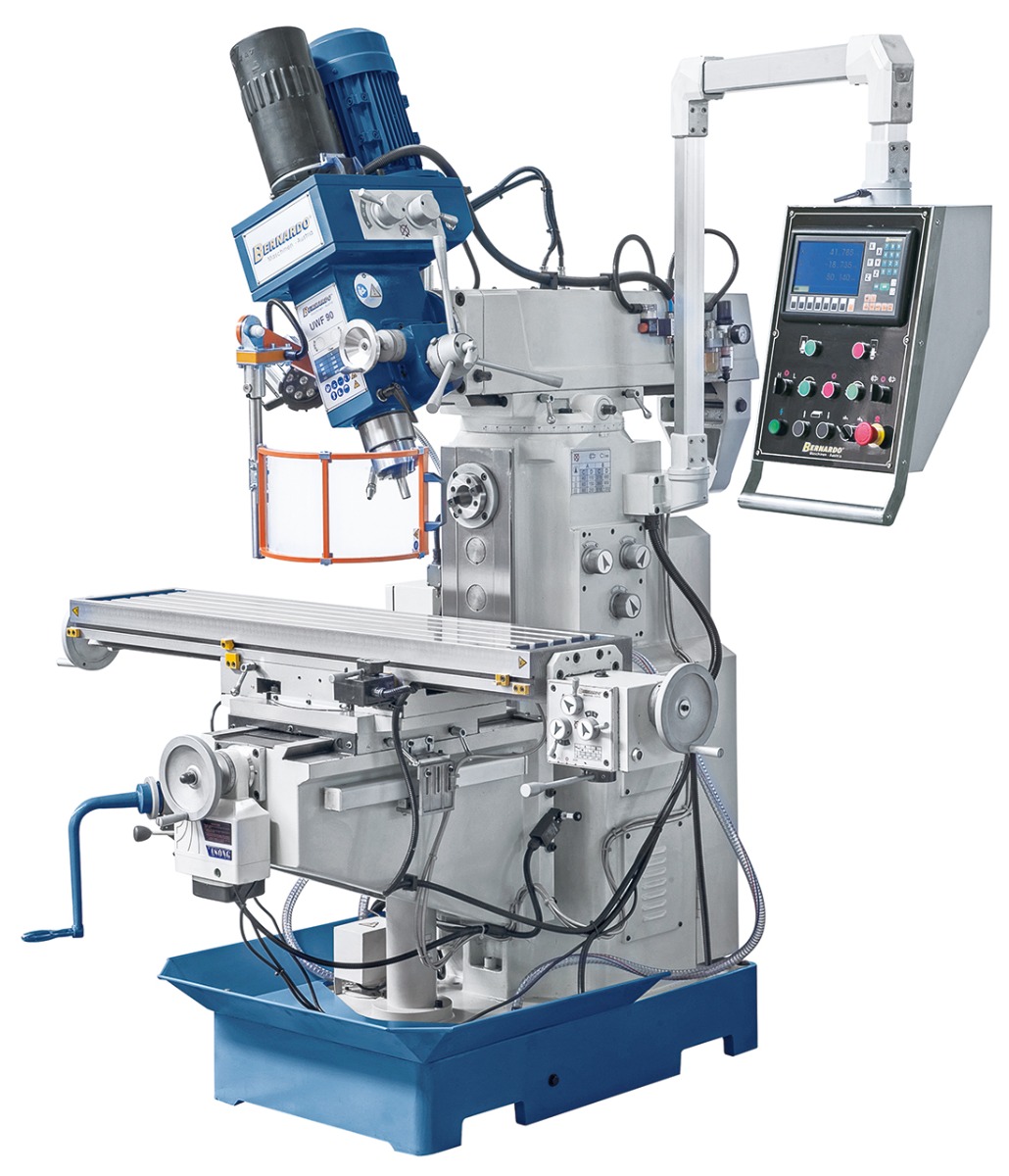

Bernardo Universalfräsmaschine UWF 90 - 1270 inkl. 3-Achs-DRO ES-12 H und pneumat.WK-Klemmung *
15.708,00 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Universalfräsmaschine UWF 90 - 1270 inkl. 3-Achs-DRO ES-12 H und pneumat.WK-Klemmung *"

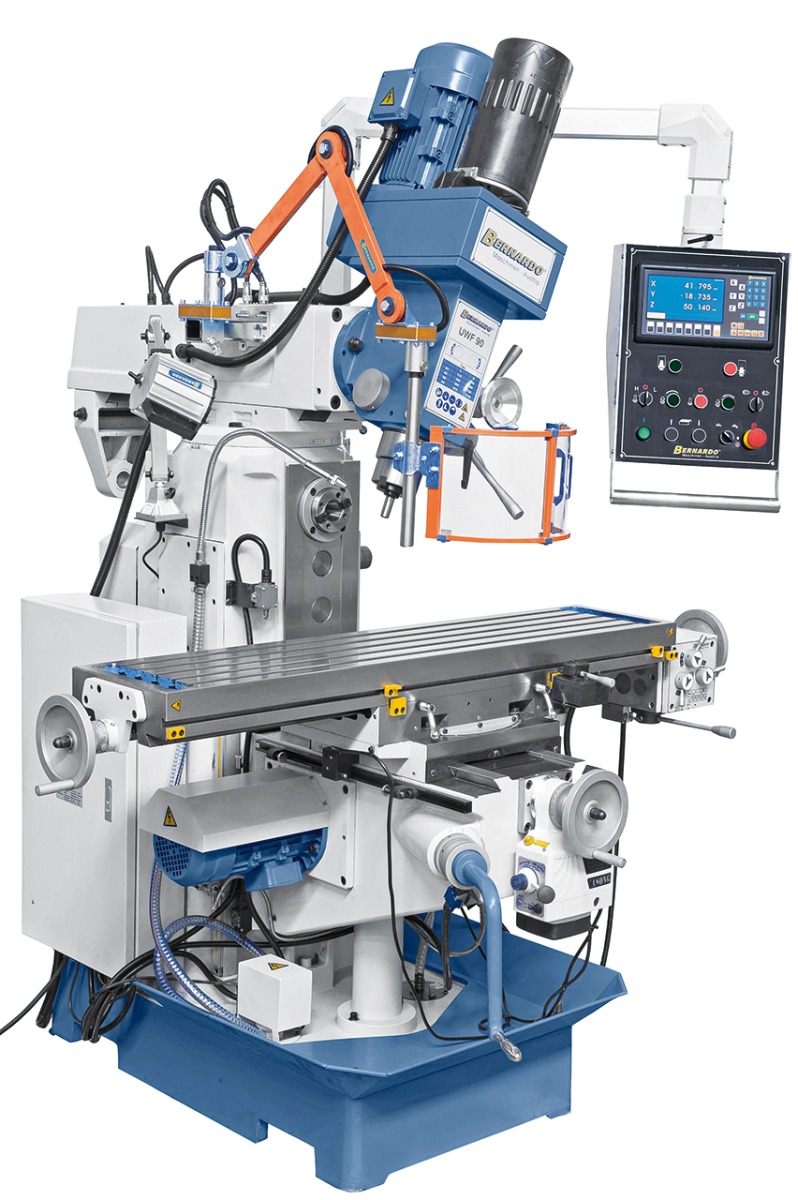

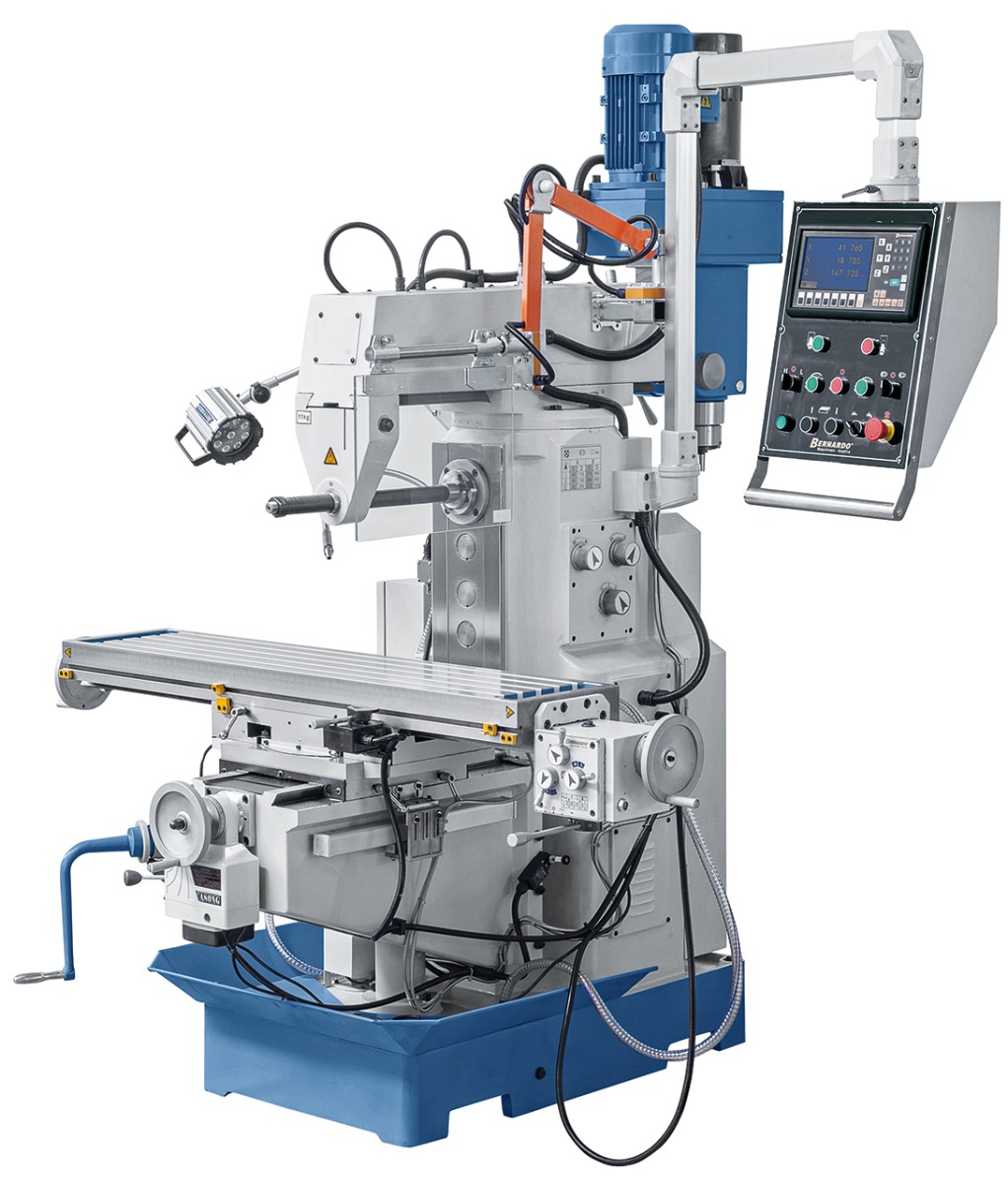

Die Universalfräsmaschine UWF 90 ist serienmäßig mit Vorschüben in x- und y-Achse ausgestattet. Der Tischhub (z-Achse) erfolgt komfortabel mittels Positioniermotor. Durch die vielseitigen Anwendungsmöglichkeiten und dem umfangreichen Lieferumfang ist die Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, ...
Bernardo Technische Daten
|
Tischgröße |
1270 x 280 mm |
|
Spindelaufnahme |
ISO 40 |
|

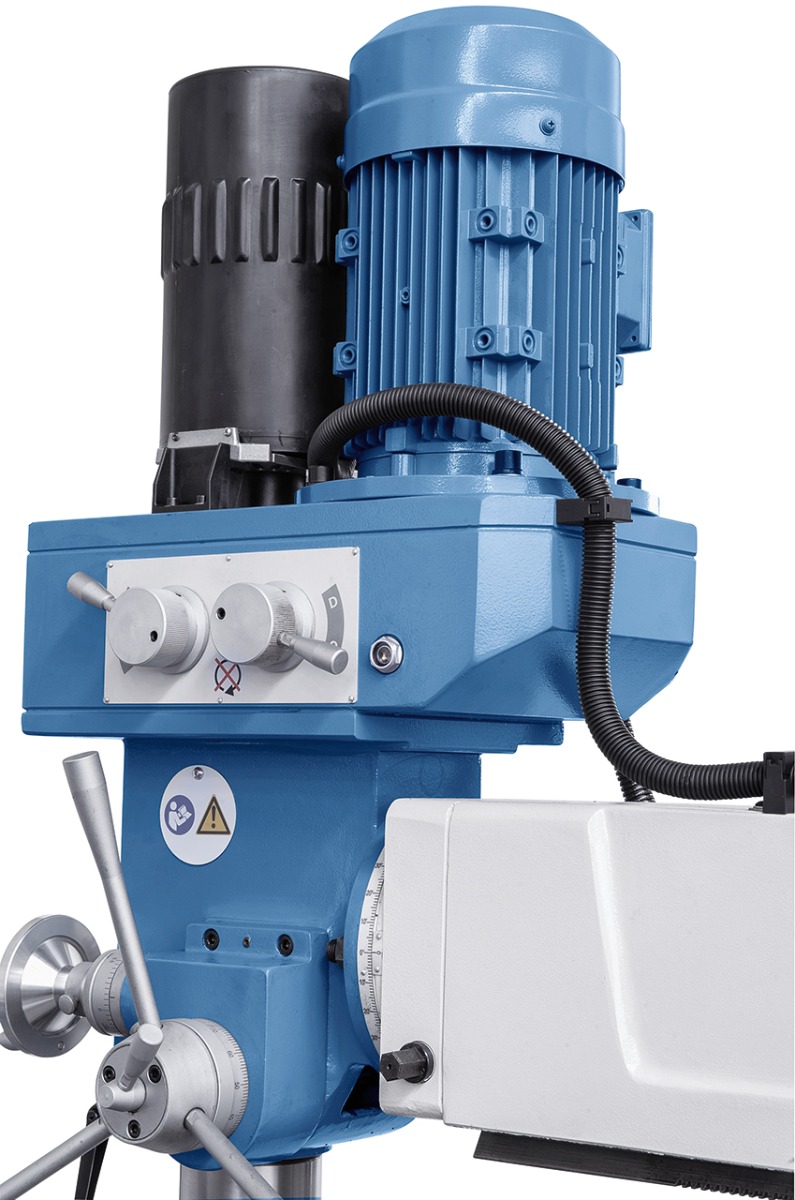

Spindeldrehzahl vertikal |
(8) 115 - 1750 U/min |
|
Spindeldrehzahl horizontal |
(12) 40 - 1300 U/min |
|
Pinolenhub |
125 mm |
|
Verfahrweg (x / y / z) |
750 mm * / 230 mm / 300 mm |
|
Abstand Spindel / Tisch |
35 - 350 mm |
|
Ausladung |
170 - 750 mm |
|
Tisch schwenkbar |
-45° bis +45° |
|

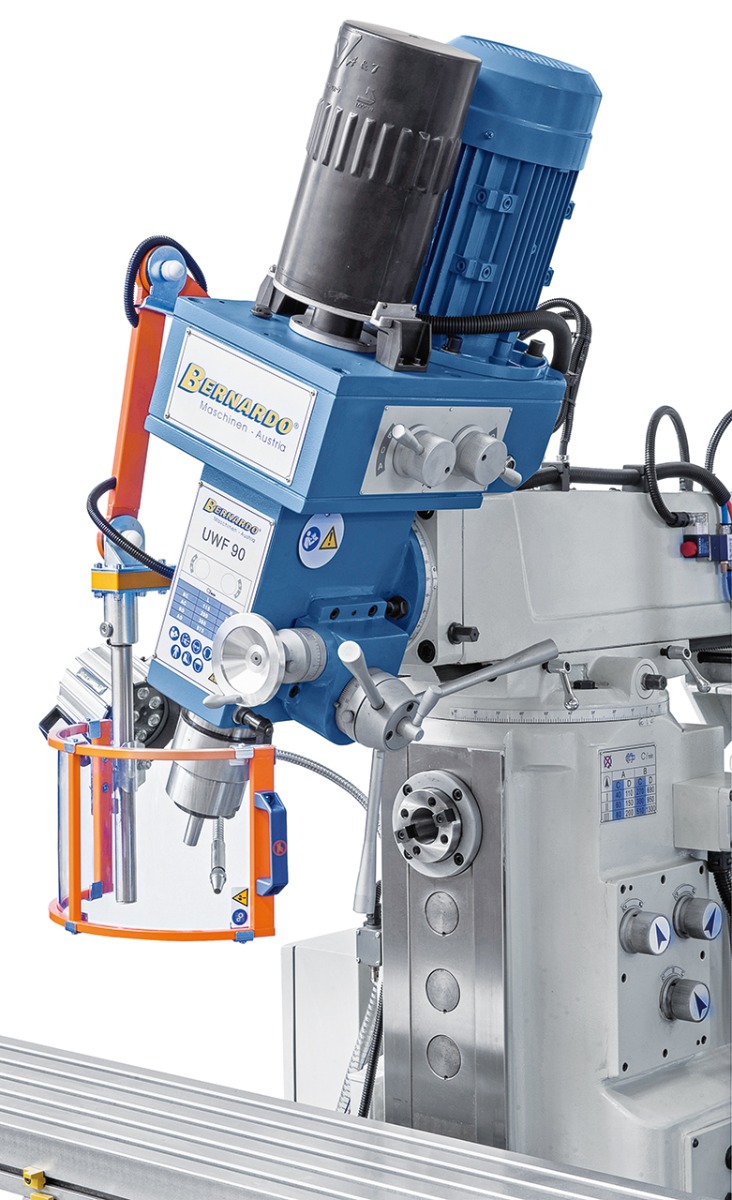

Spindelkopf Schwenkbereich |
-90° bis +90° |
|
Vorschubbereich längs |
(8) 32 - 700 mm/min |
|
Eilgang z-Achse |
660 mm/min |
|
T-Nutengröße |
14 mm |
|

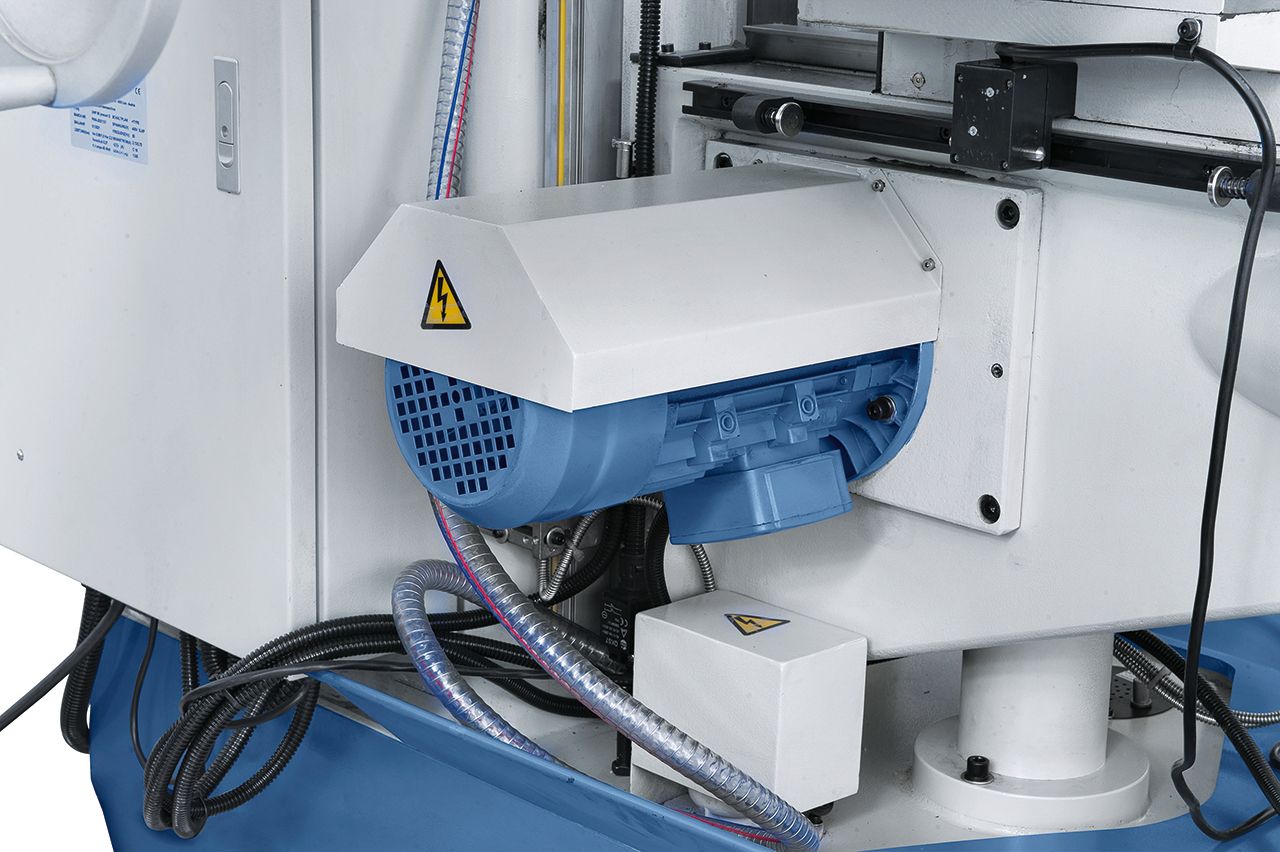

Motorleistung vertikal |
0,85 / 1,5 kW |
|
Motorleistung horizontal |
2,2 kW |
|
Maschinenabmessung (B x T x H) |
1750 x 1500 x 2200 mm |
|
Gewicht ca. |
1300 kg |
* manuell
Bernardo Funktionen

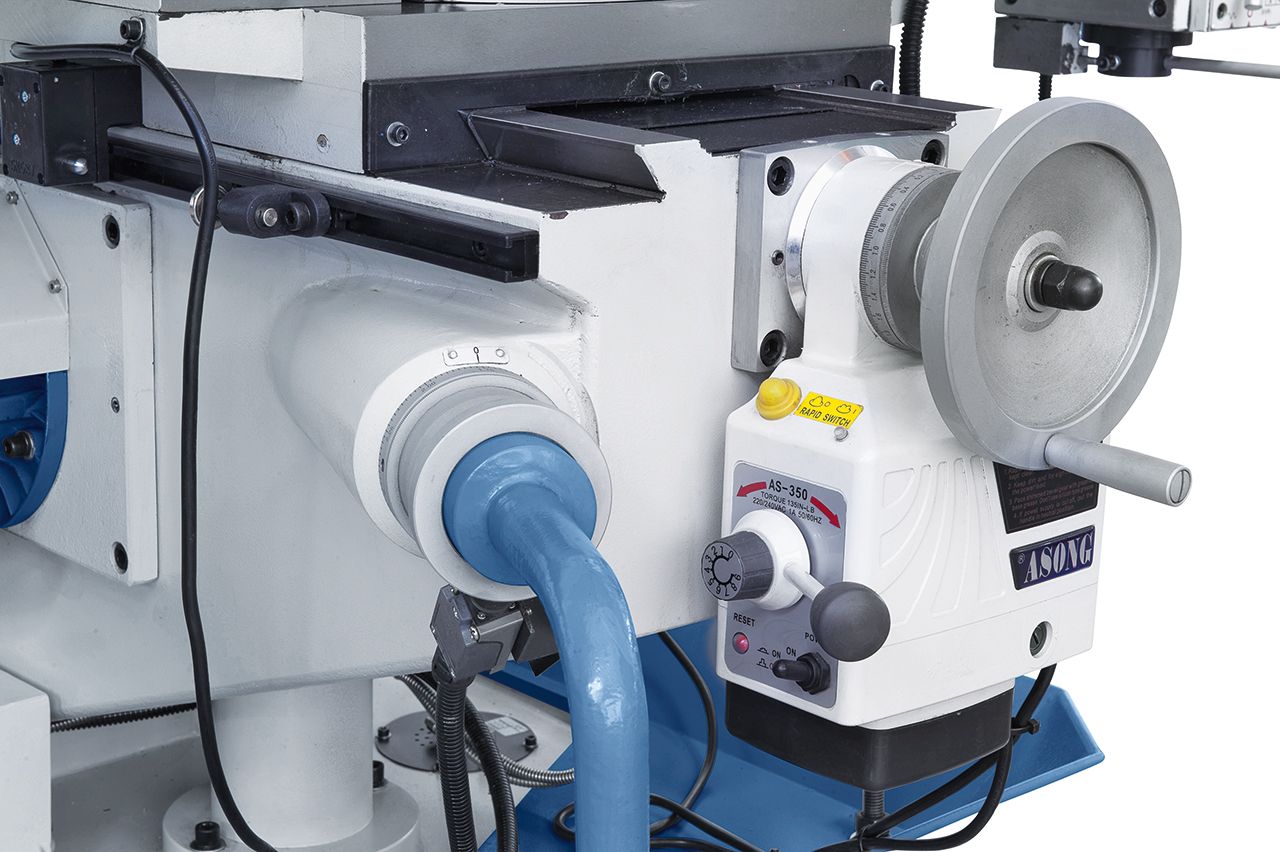

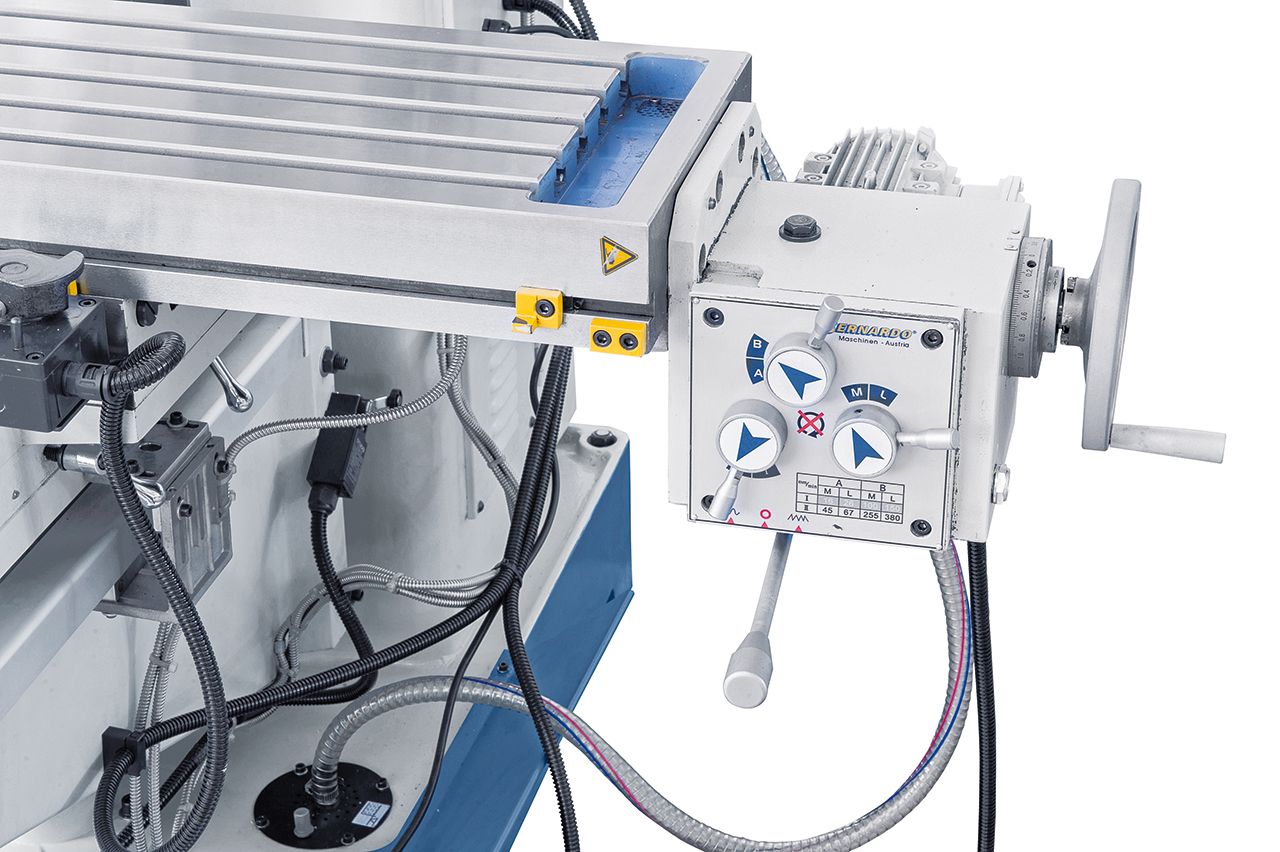

- Serienmäßig mit automatischem Tischvorschub in x- und y-Achse und Eilgangsfunktion

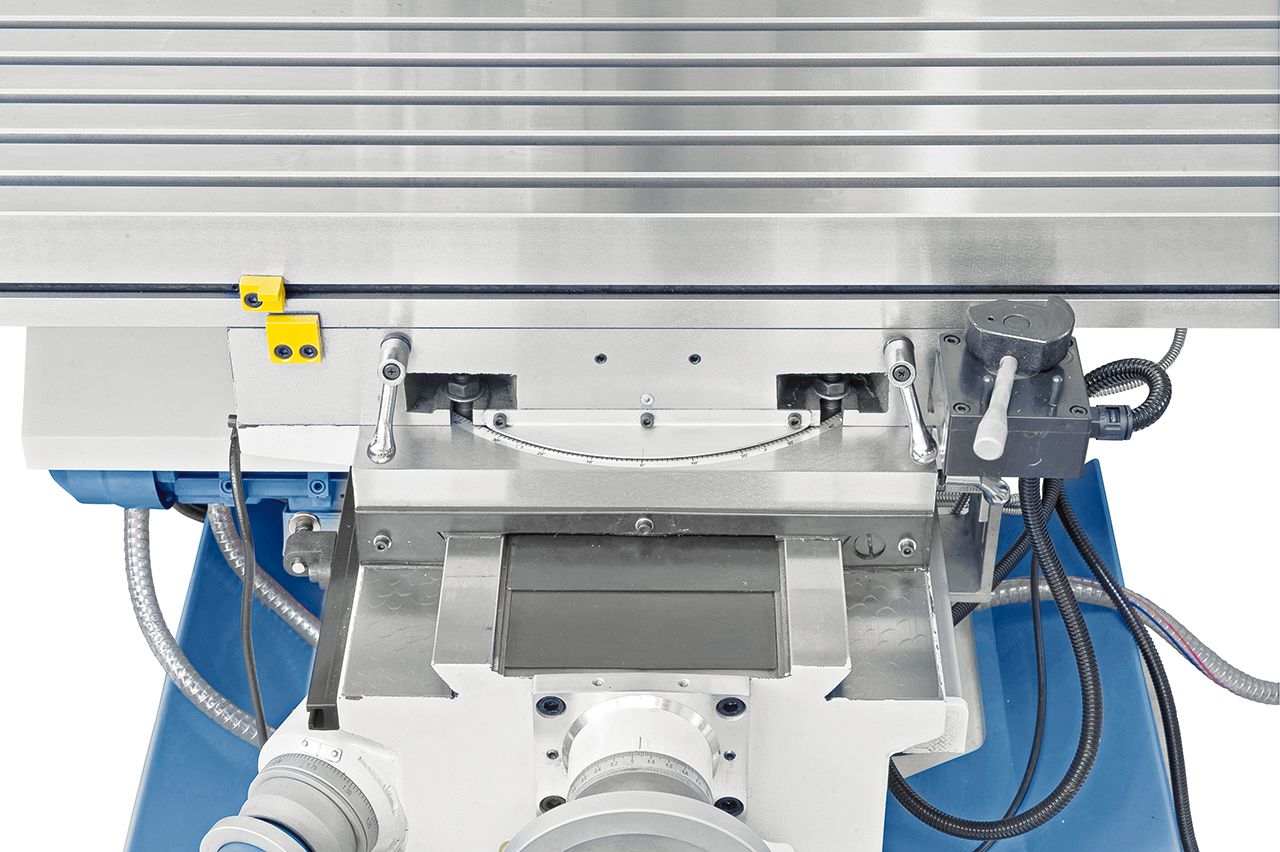

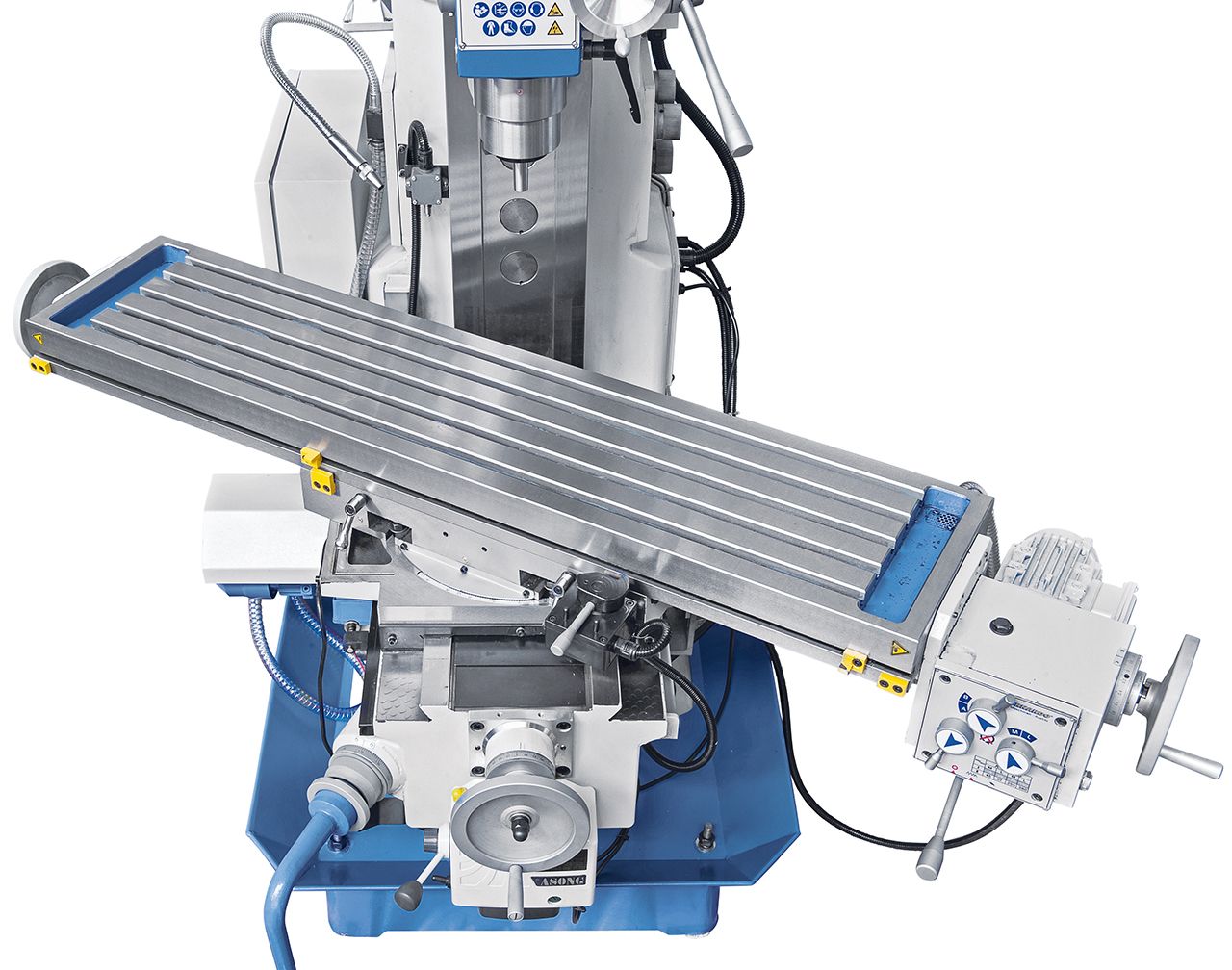

- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet

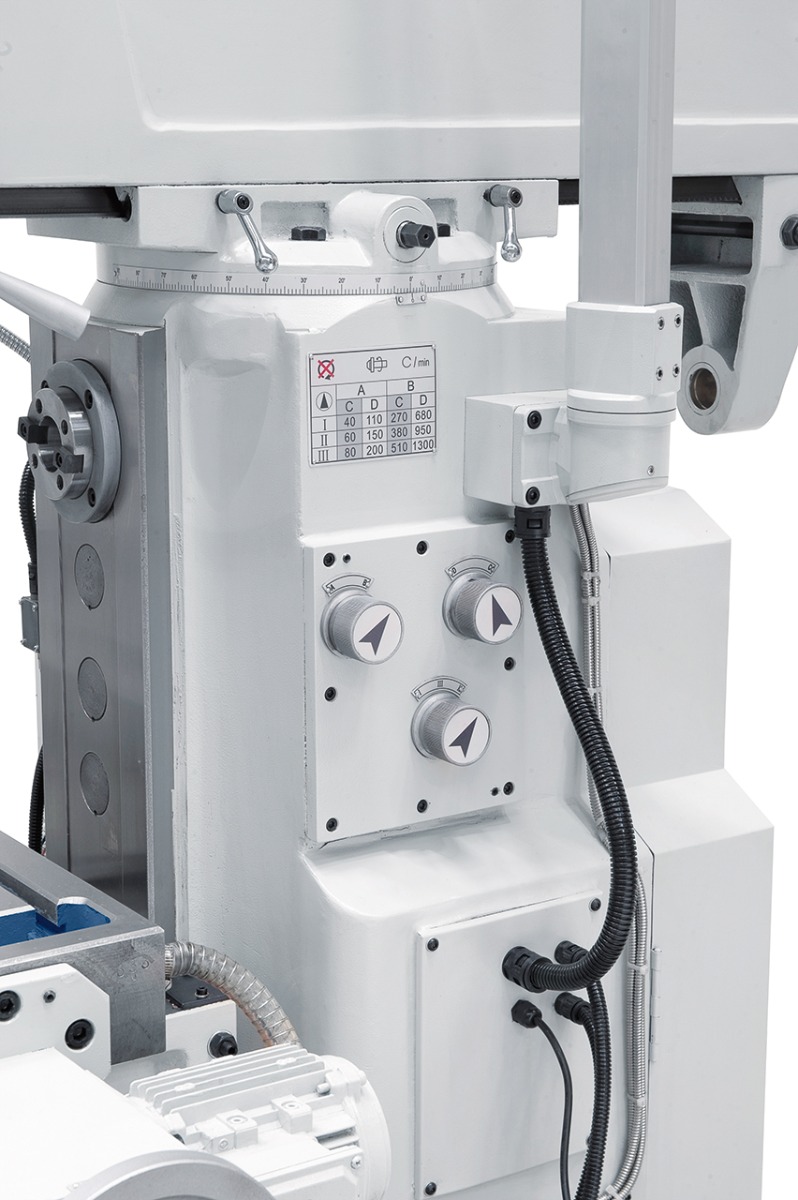

- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
- Schwalbenschwanzführung mit nachstellbaren Keilleisten in allen 3 Achsen
- Positioniermotor für z-Achse im Lieferumfang enthalten
- Großer Drehzahl- und Vorschubbereich
- Optimal geeignet für Einzel- und Kleinserien
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager
- Rechts-Linkslaufeinrichtung zum Gewindeschneiden
Bernardo Lieferumgang

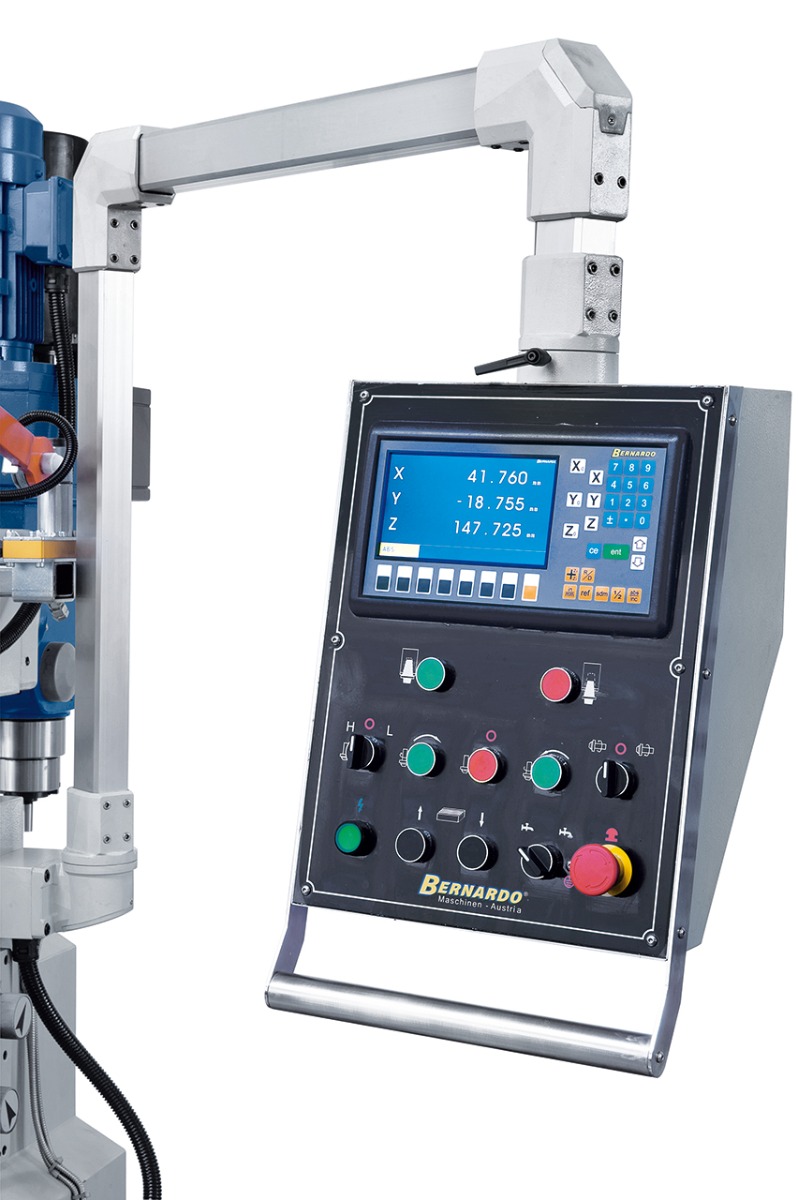

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Automatischer Tischvorschub in x- und y-Achse
- Positioniermotor in z-Achse
- Adapter ISO 40/B 18, ISO 40/MK 3
- Reduzierhülse MK 3 / 2
- Langer Fräsdorn 27 mm

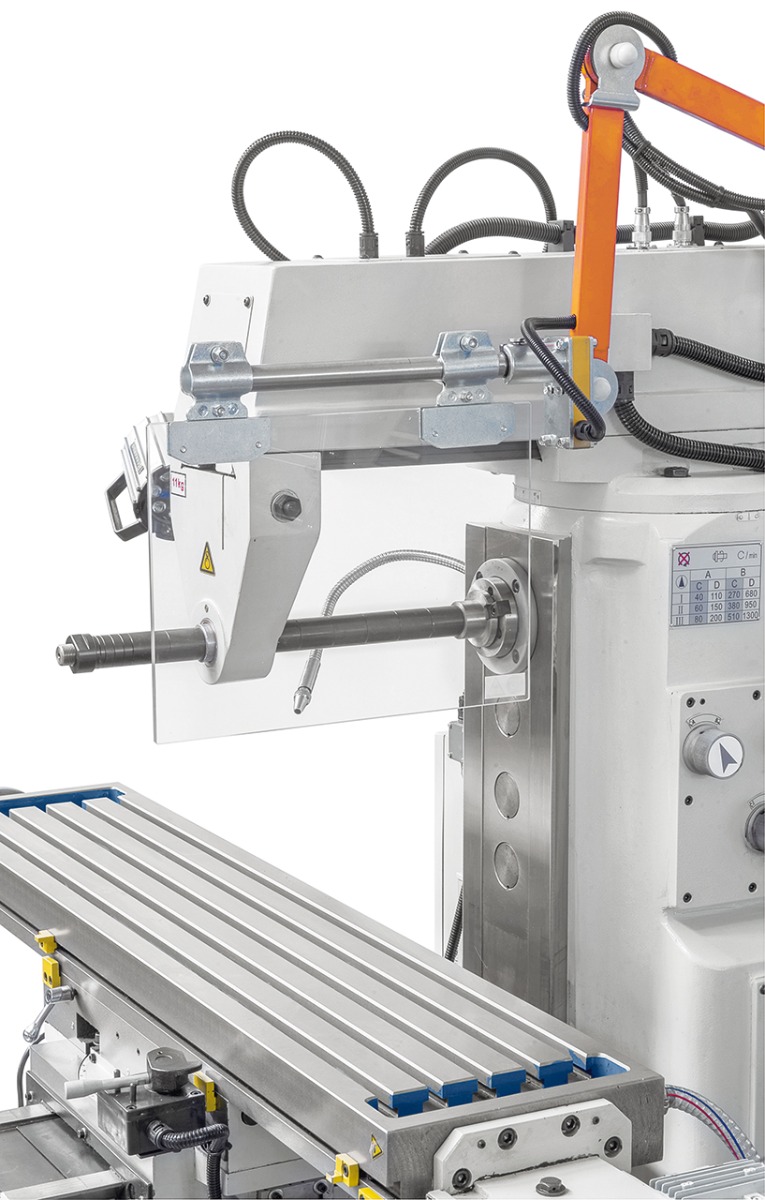

- Horizontalgegenlager
- Verstellbare Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen
- Bedienwerkzeug
20-tlg., je 10 Stk. 2- bzw. 4-Schneiden
52-teiliges Basissortiment mit den am meisten benötigten Spannelementen zum schnellen Aufspannen von Werkstücken oder Vorrichtungen auf T-Nutentischen. Lieferung kompl. mit Plastikkassette, als Wandhalter verwendbar
HSS, TiN-beschichtet 10-tlg.
Herstellername: PWA HandelsgesmbH
Herstelleradresse:
Nebingerstraße 7a 4020 Linz | Austria
