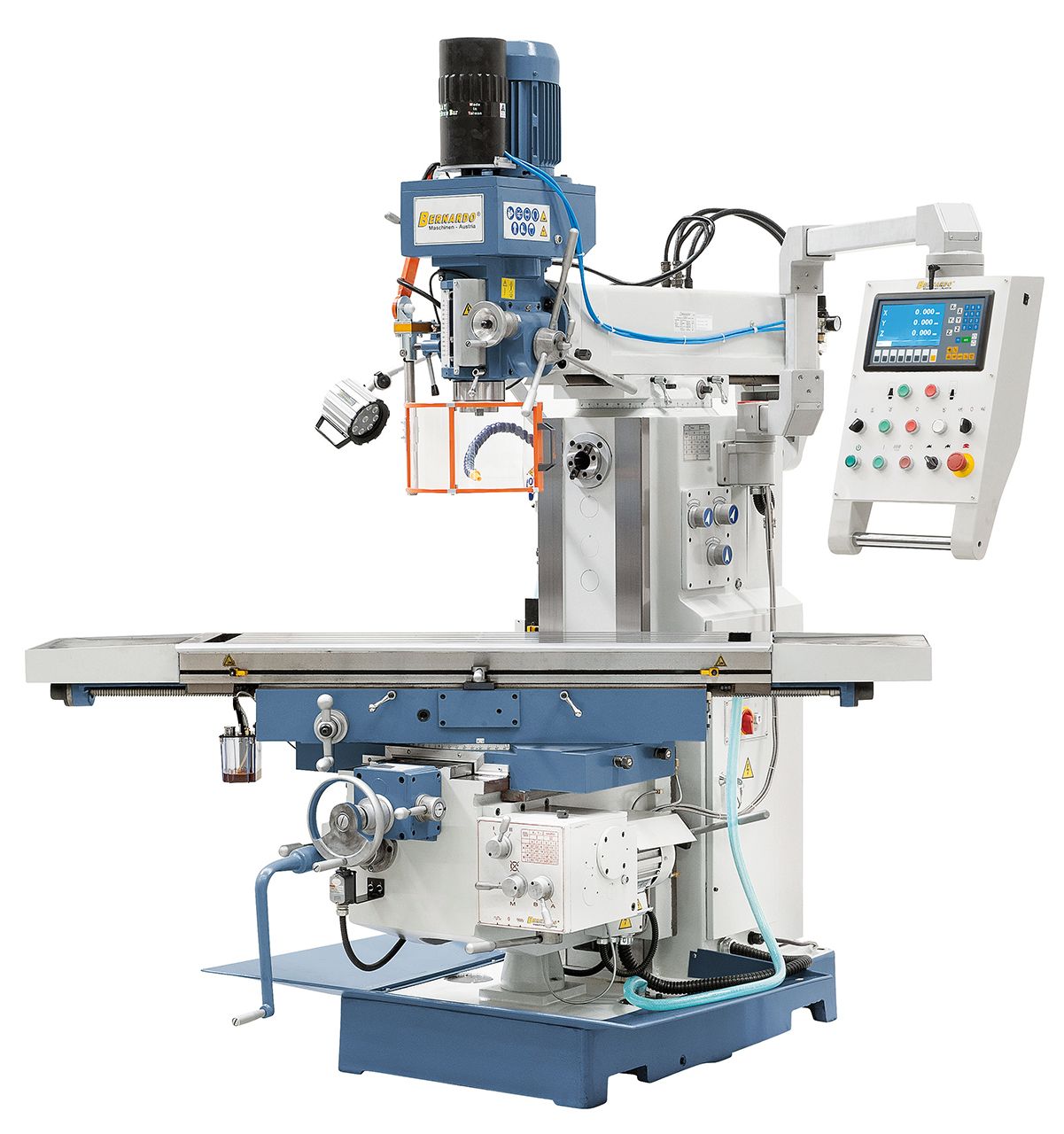

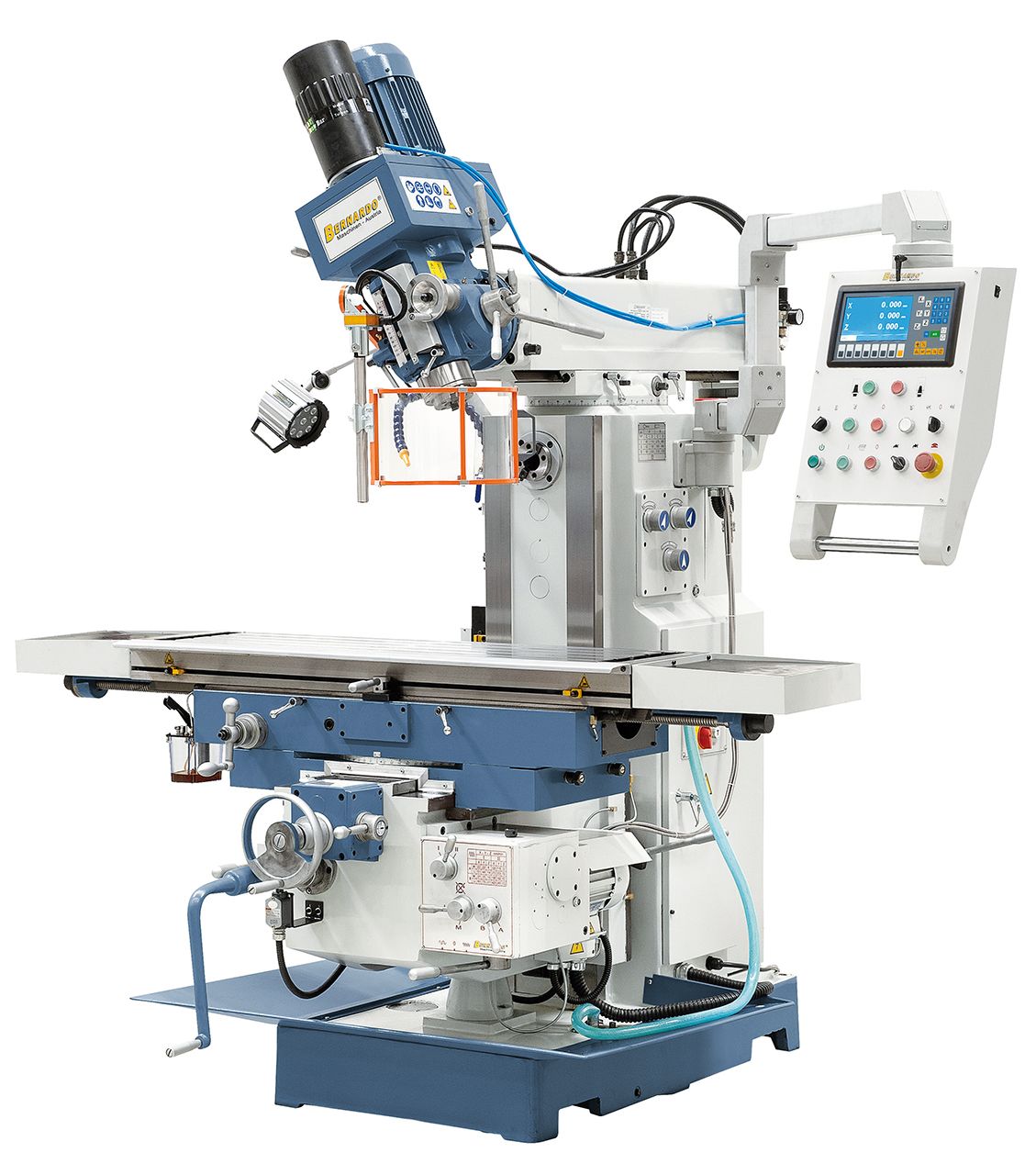

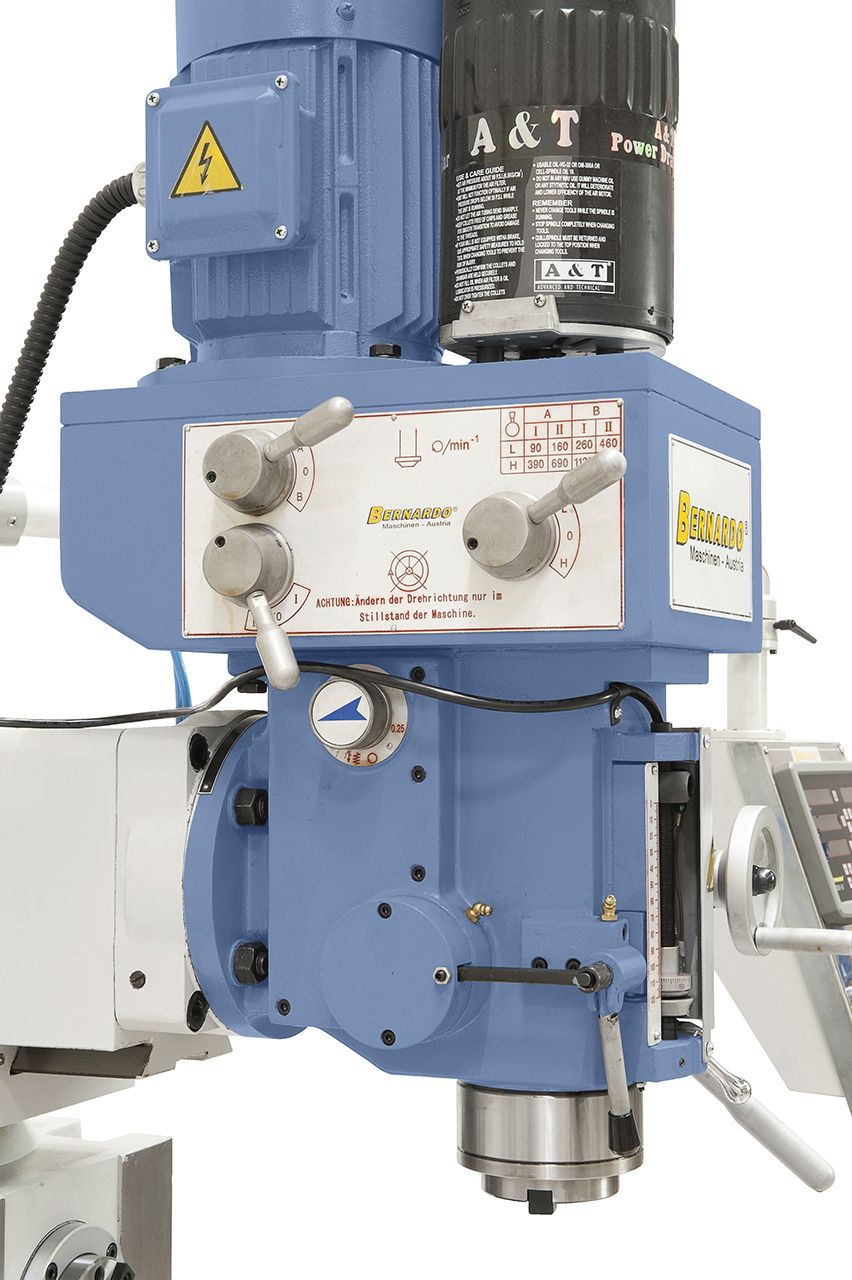

Bernardo Universalfräsmaschine UWF 95 N inkl. 3-Achs-DRO und pneumat.WK-Klemmung *
23.526,00 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Universalfräsmaschine UWF 95 N inkl. 3-Achs-DRO und pneumat.WK-Klemmung *"
Die Universalfräsmaschine UWF 95 N - eine Weiterentwicklung der bewährten UWF 90 - bietet durch die vergrößerte Tischaufspannfläche einen erweiterten Einsatzbereich sowie hohen Bedienkomfort durch den automatischen Bohrvorschub. Zusätzlich bietet dieses Modell einen Verfahrweg in der x-Achse von 1000 mm sowie eine pneumatische Werkzeugklemmung.
Bernardo Technische Daten
|
Tischgröße |
1600 x 360 mm |
|
Spindelaufnahme |
ISO 40 |
|
Spindeldrehzahl vertikal |
(8) 90 - 2000 U/min |
|
Spindeldrehzahl horizontal |
(12) 40 - 1300 U/min |
|
Pinolenhub |
120 mm |
|
Pinolenvorschub |
0,08 / 0,15 / 0,25 mm/U |
|
Verfahrweg (x / y / z) |
1300 / 300 / 400 mm |
|
Ausladung |
150 - 770 mm |
|
Tisch schwenkbar |
-45° bis +45° |
|
Spindelkopf Schwenkbereich |
-90° bis +90° |
|
Abstand Spindel / Tisch |
120 - 520 mm |
|
Vorschubbereich längs |
(8) 22 - 420 mm/min |
|
Vorschubbereich quer |
(8) 22 - 393 mm/min |
|
Vorschubbereich vertikal |
(8) 6 -112 mm/min |
|
Eilgang x-, y- und z-Achse |
1290 / 1208 / 513 mm/min |
|
T-Nutengröße |
14 mm |
|
Motorleistung vertikal |
2,2 kW |
|
Motorleistung horizontal |
2,2 kW |
|
Maschinenabmessung (B x T x H) |
2300 x 1960 x 2400 mm |
|
Gewicht ca. |
2200 kg |
Bernardo Funktionen

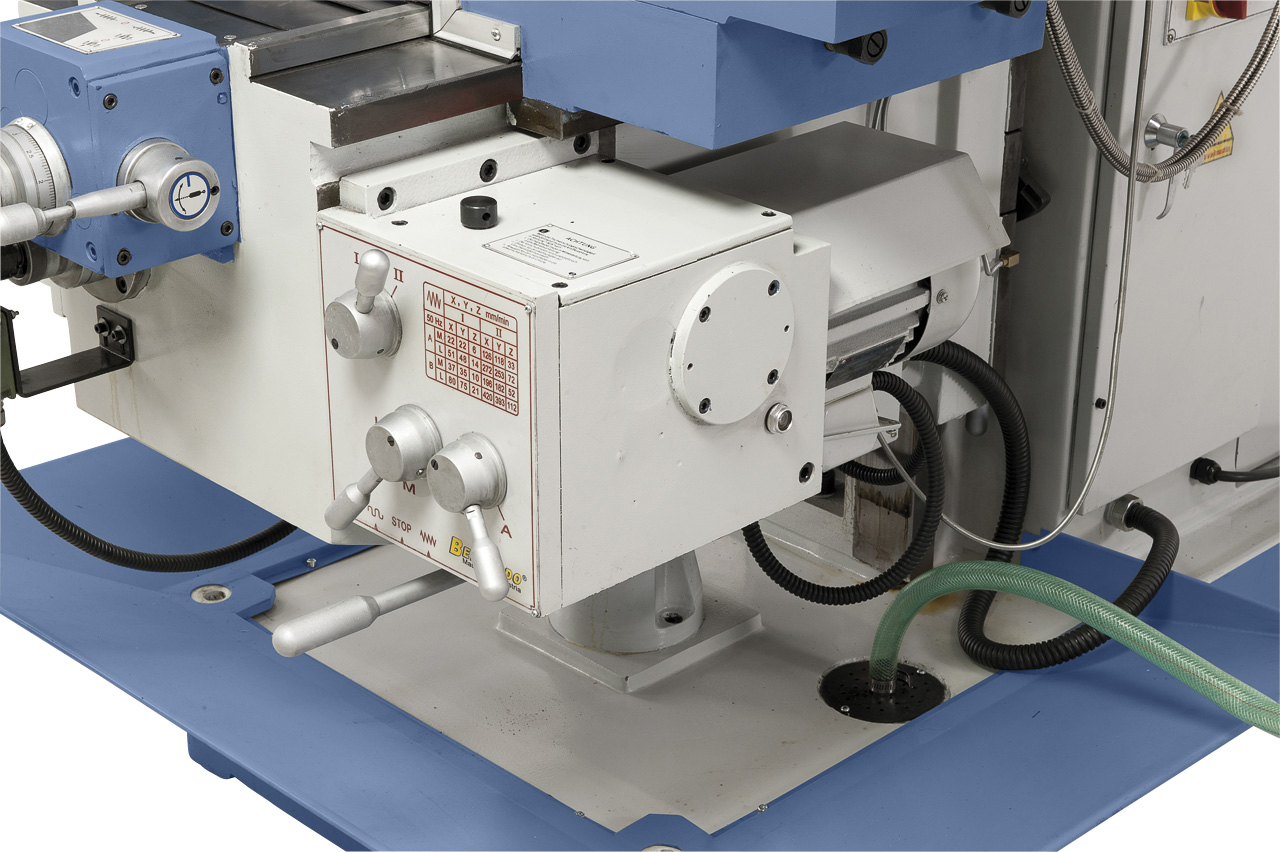

- Automatischer Tischvorschub (8 Stufen) in allen Achsen mit Eilgangsfunktion

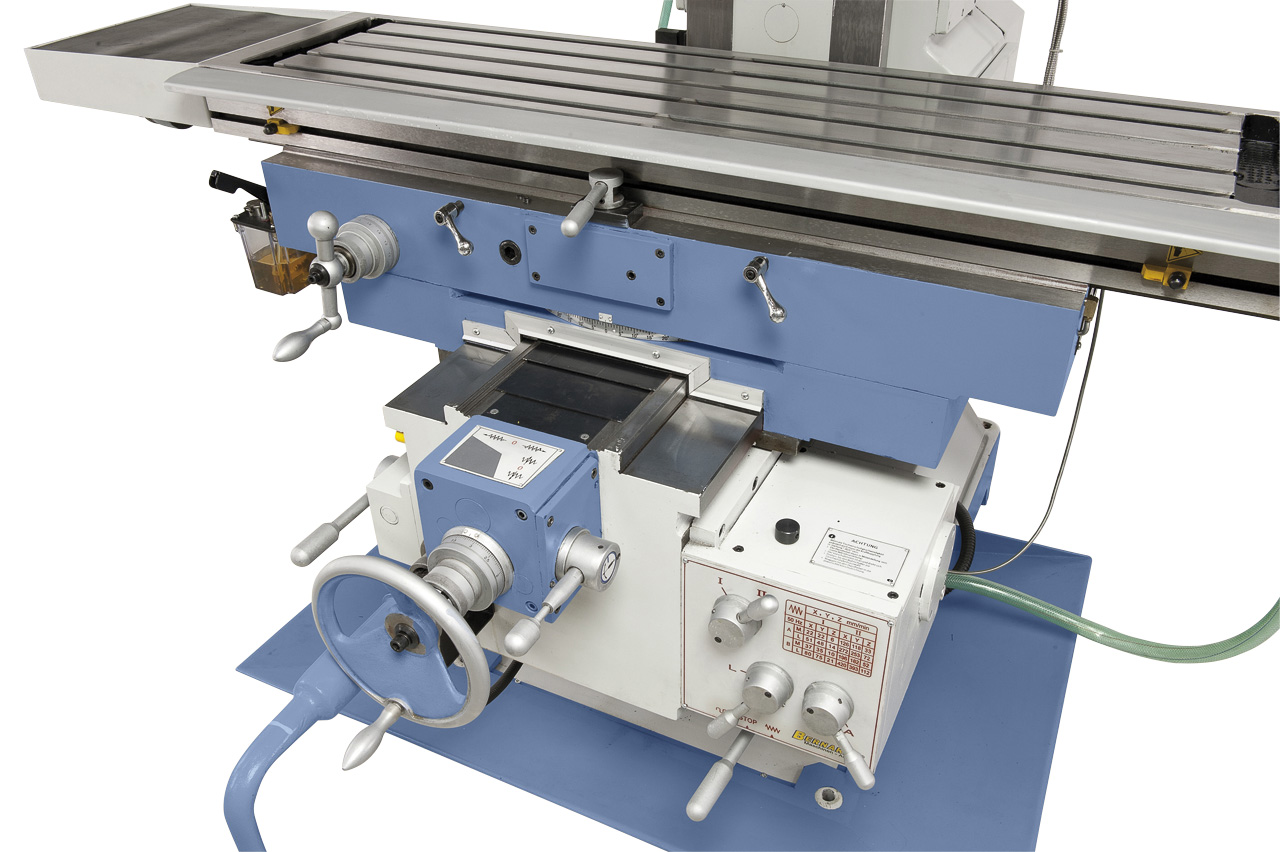

- Großdimensionierter (1600 x 360 mm) Kreuztisch mit T-Nuten
- Erhöhte Produktivität durch serienmäßige digitale 3-Achs-Positionsanzeige

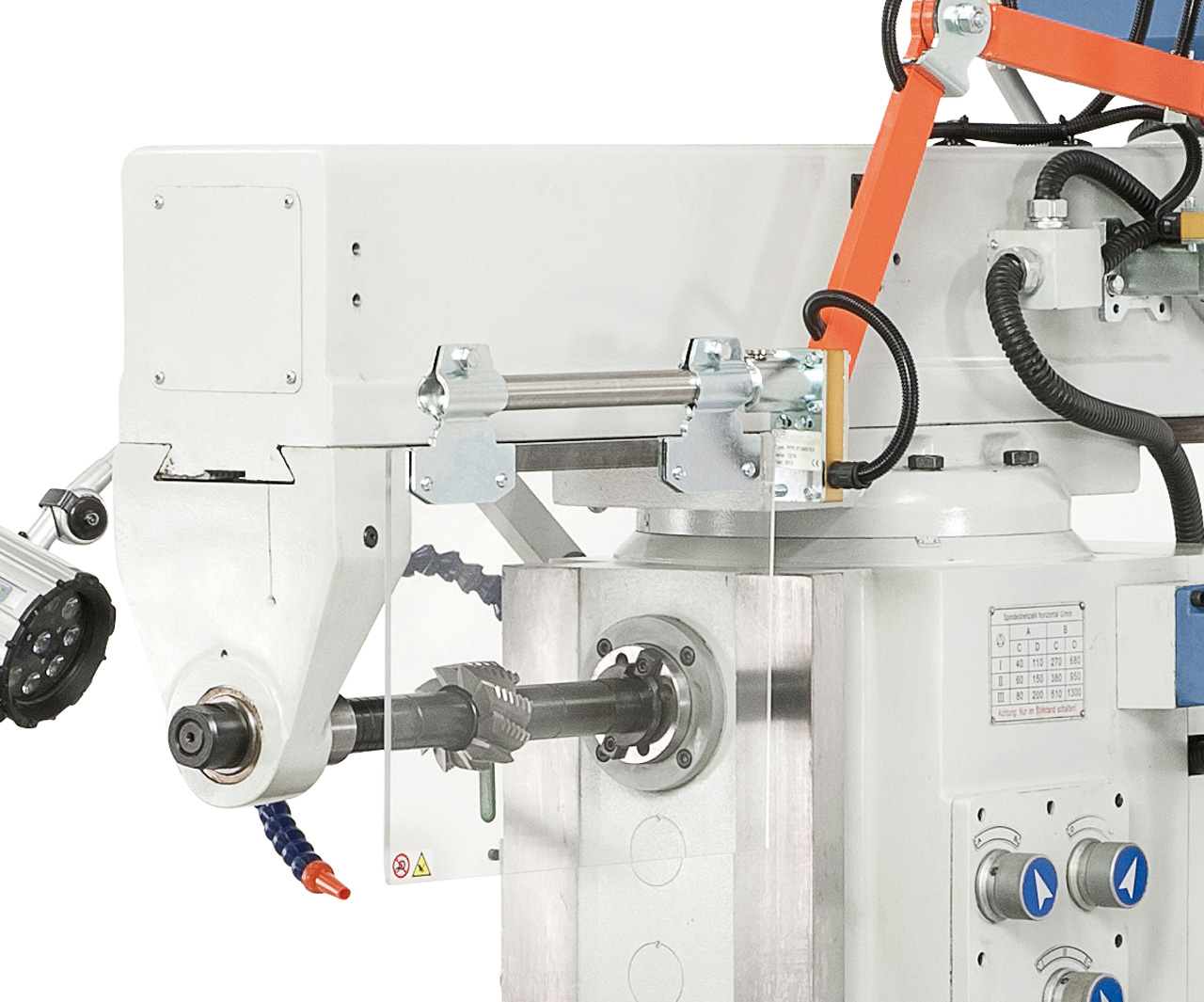

- Erweiterter Einsatzbereich durch zusätzliche Horizontalspindel
- Automatischer Pinolenvorschub (0,08 - 0,25 mm/U) im Lieferumfang enthalten
- Umfangreiches Zubehör in der Grundausstattung enthalten
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

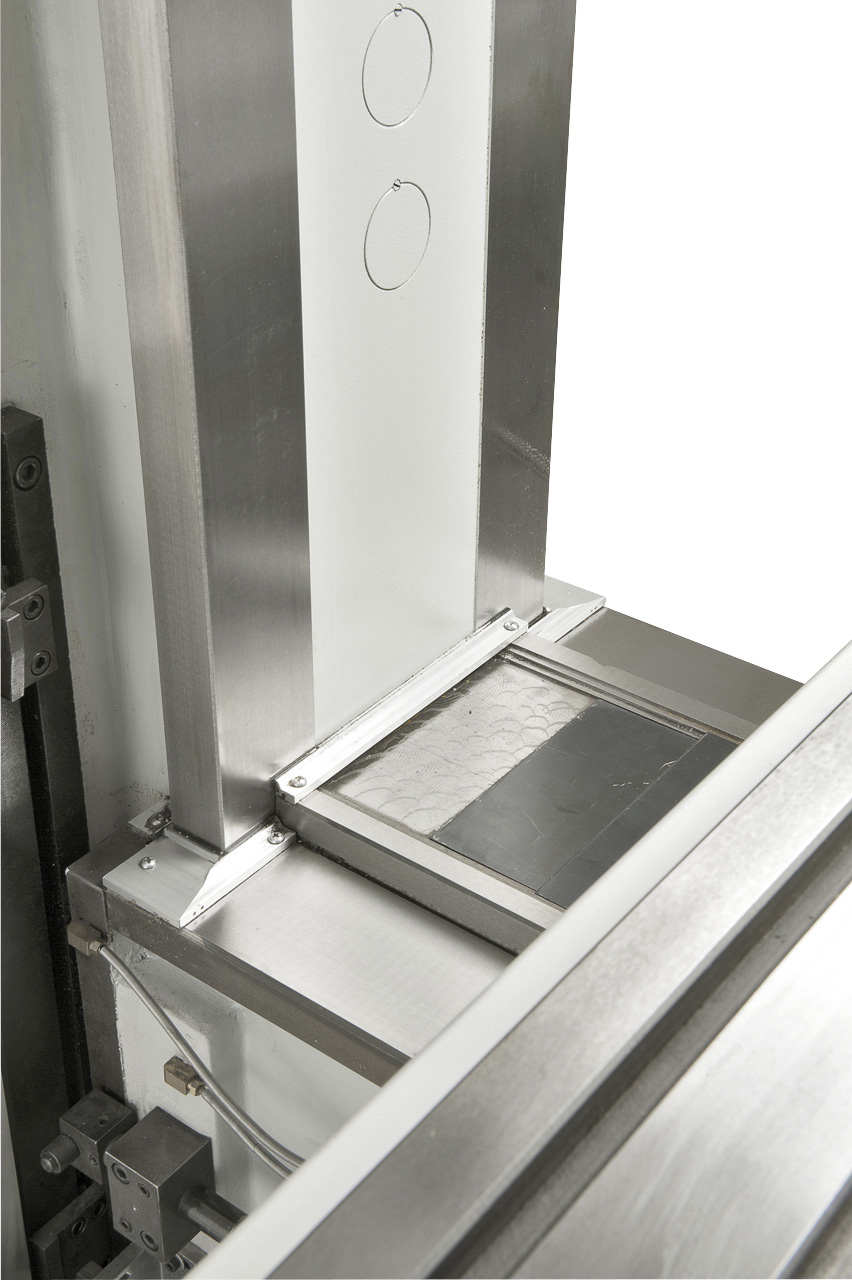

- Massive Rechteckführung in y- und z-Achse
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Rechts- Linkslaufeinrichtung zum Gewindeschneiden
Bernardo Lieferumgang

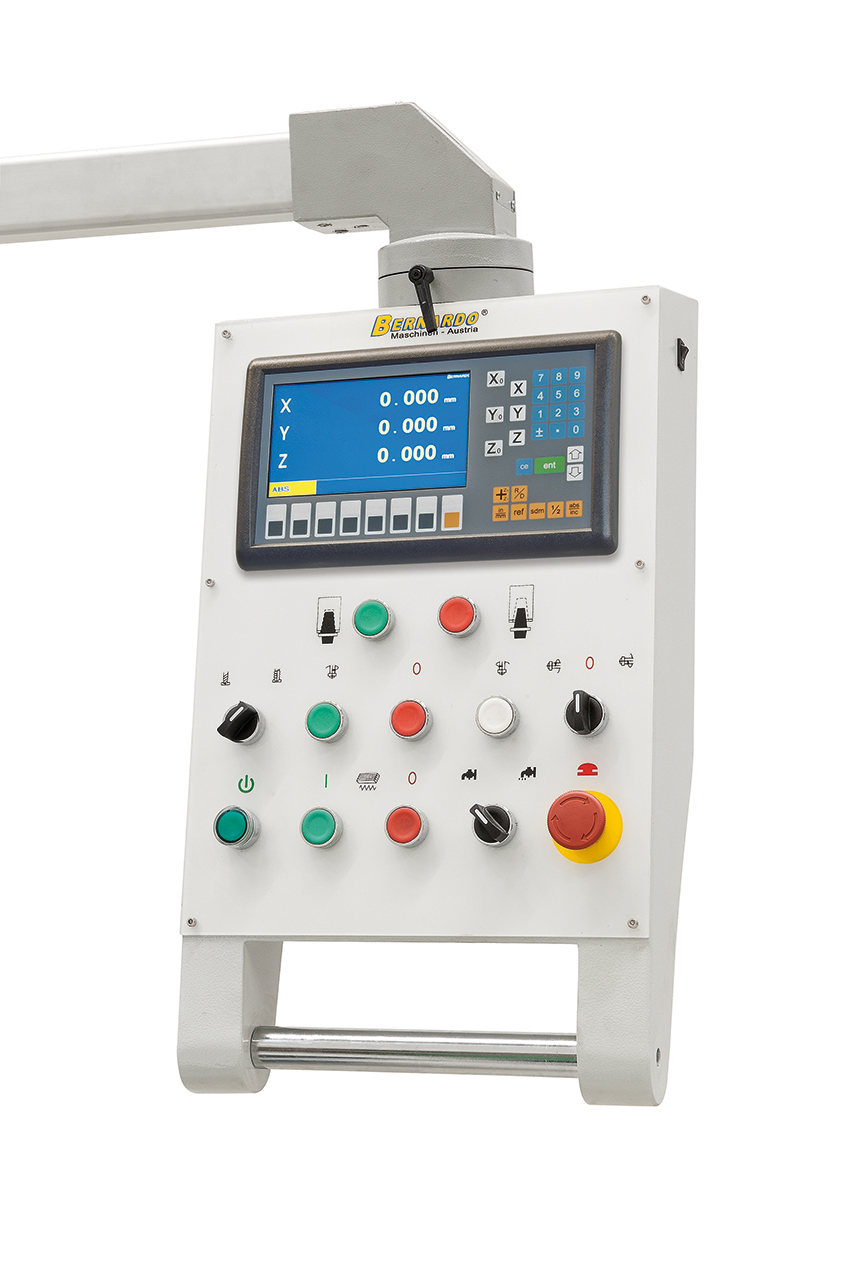

- 3-Achs-Digitalanzeige ES-12 H
- Anzugsspindel M 16
- Horizontalgegenlager
- Verstellbare Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen
- Langer Fräsdorn ISO 40/27 mm, ISO 40/40 mm
- Adapter ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK 2
- Kühlmitteleinrichtung
- Pneumatische Werkzeugklemmung (DIN 2080)
- LED-Maschinenleuchte
